ACON2510BK - Digitaler Audio-Wandler NEDIS - Kostenlose Bedienungsanleitung

Produkttyp	Digital-Analog-Audio-Konverter
Marke	Nedis
Modell	ACON2510BK
Abmessungen (L x B x H)	51 x 41 x 26 mm
Gewicht	78 g
Stromversorgung	5,0 VDC ; 0,6 A
Energieverbrauch	3,0 W
Betriebstemperatur	0 °C bis 70 °C
Betriebsfeuchtigkeit	10 % bis 85 % rF
Lagerfeuchtigkeit	10 % bis 85 % rF
Unterstützte Abtastraten	32 kHz, 44,1 kHz, 48 kHz, 96 kHz (24 Bit)
Audioeingänge	Koaxial und Toslink (optisch)
Audioausgänge	L/R (Cinch) und Aux 3,5 mm
Anzeigen	Betriebs-LED und Gleichstrom-LED
Verwendungszweck	Nur für Innenräume
Sicherheit	Nicht dem Wasser aussetzen; nur das mitgelieferte Kabel verwenden; bei Problemen trennen
Pflege und Reinigung	Vor Reinigung trennen; trockenes Tuch verwenden
Ersatzteile und Reparierbarkeit	Reparatur nur durch qualifizierten Techniker
Allgemeine Informationen	Online-Handbuch einsehen: ned.is/acon2510bk

Häufig gestellte Fragen - ACON2510BK NEDIS

Wie verbinde ich den Konverter mit meiner digitalen Audioquelle?

Schließen Sie ein Koaxialkabel (Cinch) oder ein optisches Toslink-Kabel (nicht im Lieferumfang) an den entsprechenden Eingang des Konverters an und verbinden Sie das andere Ende mit Ihrer Quelle.

Kann ich diesen Konverter mit einem Kopfhörer verwenden?

Ja, der AUX-Ausgang ermöglicht den Anschluss eines Kopfhörers oder eines 3,5-mm-Aux-Kabels.

Welche Abtastraten werden unterstützt?

Der Konverter unterstützt die Abtastraten 32 kHz, 44,1 kHz, 48 kHz und 96 kHz mit 24 Bit Auflösung.

Wie wird das Gerät mit Strom versorgt?

Die Stromversorgung erfolgt über das mitgelieferte Kabel (Mikro-USB?) mit 5 V Gleichstrom, 0,6 A. Schließen Sie es an eine Steckdose oder einen USB-Anschluss an.

Die LED leuchtet nicht, was tun?

Überprüfen Sie, ob das Stromkabel richtig angeschlossen ist und die Steckdose unter Spannung steht. Wenn das Problem weiterhin besteht, könnte das Produkt defekt sein.

Kann ich die Koaxial- und Optikeingänge gleichzeitig verwenden?

Nein, es kann immer nur ein Eingang aktiv sein. Der Konverter wählt automatisch die erkannte Quelle aus.

Ist dieses Produkt mit Fernsehern kompatibel?

Ja, wenn Ihr Fernseher über einen koaxialen oder optischen digitalen Audioausgang verfügt, können Sie diesen Konverter anschließen, um einen analogen Ausgang zu erhalten.

Wie reinige ich den Konverter?

Trennen Sie ihn und wischen Sie ihn mit einem weichen, trockenen Tuch ab. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel.

Was tun bei Überhitzung?

Stellen Sie sicher, dass das Produkt an einem gut belüfteten Ort und nicht in der Nähe von Wärmequellen verwendet wird. Wenn die Überhitzung anhält, stellen Sie die Verwendung ein und suchen Sie einen Techniker auf.

Kann ich das Gerät selbst reparieren?

Nein, Reparaturen dürfen nur von einem qualifizierten Techniker durchgeführt werden, um Stromschlaggefahr zu vermeiden.

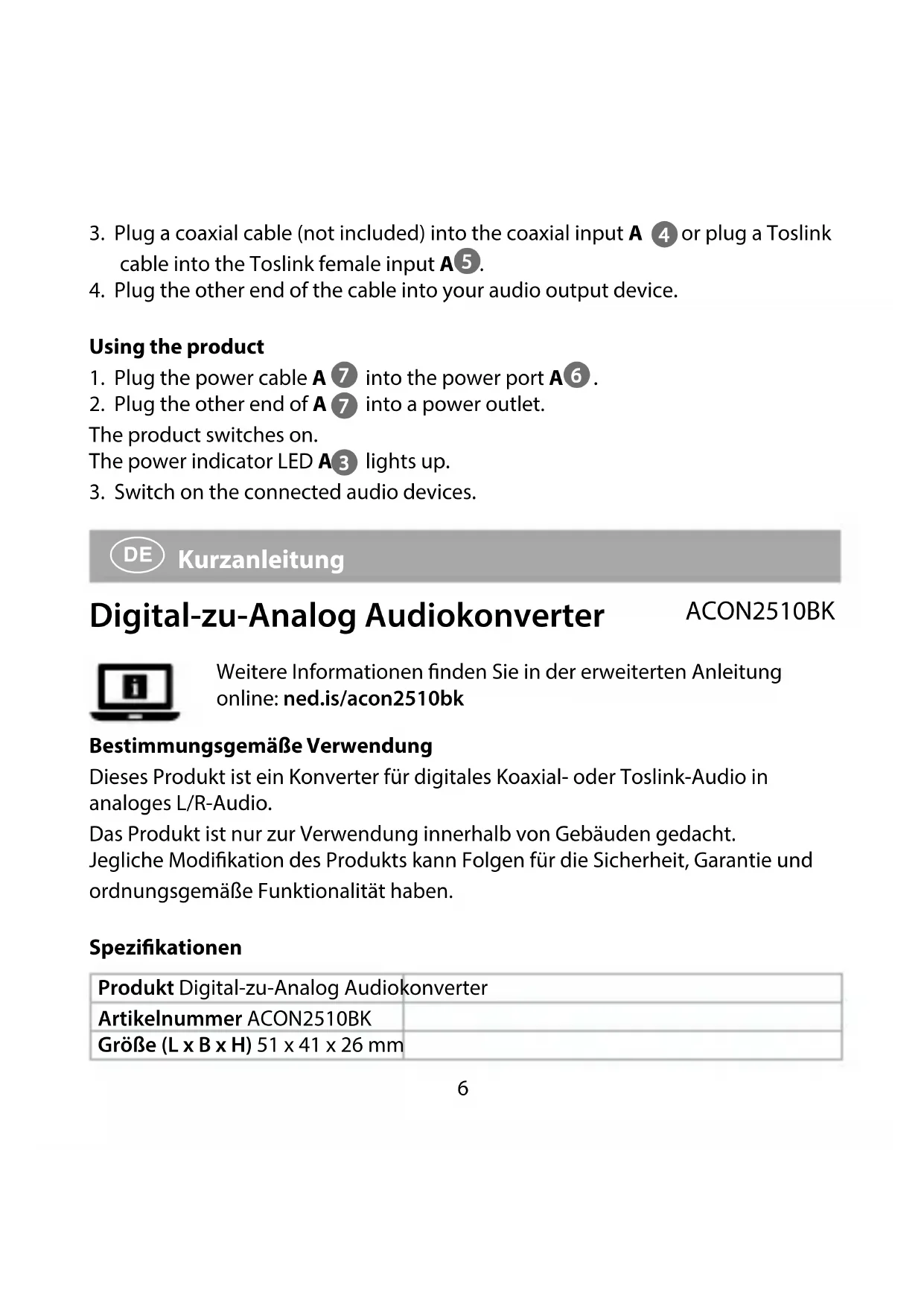

BEDIENUNGSANLEITUNG ACON2510BK NEDIS

Weitere Informationen finden Sie in der erweiterten Anleitung online: ned.is/acon2510bk

Bestimmungsgemäße Verwendung

Dieses Produkt ist ein Konverter für digitales Koaxial- oder Toslink-Audio in analoges L/R-Audio.

Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht. Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben.

Spezifikationen

Produkt Digital-zu-Analog Audiokonverter
Artikelnummer ACON2510BK
Größe (L x B x H) 51 x 41 x 26 mm
Gewicht 78 g
Stromeingang 5,0 VDC ; 0,6 A
Betriebstemperatur 0 °C - 70 °C
Betriebsfeuchtigkeit 10 % – 85 % (rel. Feuchte)
Lagerfeuchtigkeit 10 % – 85 % (rel. Feuchte)
Stromverbrauch 3,0 W
Unterstützte Bitraten 32 kHz 24-bit
	44,1 kHz 24-bit
	48 kHz 24-bit
	96 kHz 24-bit

Hauptbestandteile (Abbildung A)

1 R/L-Ausgang
2 AUX-Ausgang
3 Betriebsanzeige-LED
4 Koaxialeingang

5 Toslink-Eingangsbuchse
6 DC-Stromanschluss
7 Stromkabel

Sicherheitshinweise

WARNUNG

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie die Verpackung und dieses Dokument zum späteren Nachschlagen auf.
• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.

• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.

• Verwenden Sie nur das mitgelieferte Stromkabel.

• Trennen Sie das Produkt von der Stromquelle und anderer Ausrüstung, falls Probleme auftreten.
• Ziehen Sie das Produkt niemals am Kabel aus der Steckdose. Halten Sie immer den Stecker fest und ziehen Sie daran.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.

Installation des Produkts

Sieren Sie sicher, dass alle Geräte, die Sie verbinden wollen, ausgeschaltet sind.

1. Stecken Sie ein Doppel-RCA-Kabel (nicht im Lieferumfang enthalten) in den R/L-Ausgang A ^1 oder stecken Sie ein AUX- oder Kopfhörerkabel (nicht im Lieferumfang enthalten) in den AUX-Ausgang A ^2 .
2. Schließen Sie das andere Ende des Kabels an Ihrem Audioausgabegerät an.
3. Stecken Sie ein Koaxialkabel (nicht im Lieferumfang enthalten) in den Koaxialeingang A 4 oder stecken Sie ein Toslink-Kabel in die Toslink-Eingangsbuchse A 5.
4. Schließen Sie das andere Ende des Kabels an Ihrem Audioausgabegerät an.

Verwenden des Produkts

1. Stecken Sie das Netzkabel A 7 in den Stromanschluss A 6.
2. Stecken Sie das andere Ende von A 7 in eine Steckdose.

Das Produkt schaltet sich ein.

Die Betriebsanzeige-LED A 3 leuchtet auf.

1. Schalten Sie die angeschlossenen Audiogeräte ein.
