Marke	Nedis
Modell	ACON2508BK
Produkttyp	Digitaler Audio-Konverter
Stromversorgung	5,0 VDC, 0,6 A über USB-Kabel (inbegriffen)
Konvertierung	2x RCA-Stereo-Audio auf RCA + Toslink
Unterstützte Audioformate	PCM
Abtastraten	44,1 kHz / 48 kHz / 96 kHz (24 Bit)
Audioeingang	2x RCA-Buchse (Stereo)
Audioausgang	1x RCA-Buchse, 1x Toslink-Buchse
LED-Stromanzeige	Ja, blau
Ein/Aus-Schalter	Ja
Stromkabel inbegriffen	DC auf USB (Typ A)
Vorgesehene Verwendung	Nur innen, Haushaltsgebrauch
Professionelle Nutzung	Nein
Sicherheitshinweise	Nicht Wasser oder Feuchtigkeit aussetzen; Reparatur durch qualifizierten Techniker
Reinigung	Trockenes Tuch, vor Reinigung vom Netz trennen
Reparierbarkeit	Nur durch qualifizierten Techniker
Hauptteile	LED-Anzeige, RCA-Eingang, Stromanschluss, Schalter, RCA-Ausgang, Toslink-Ausgang
Erforderliches Zubehör (nicht enthalten)	Doppeltes RCA-Kabel, einfaches RCA-Kabel, Toslink-Kabel
Mitgelieferte Dokumente	Kurzanleitung (FR, NL, usw.)

Häufig gestellte Fragen - ACON2508BK NEDIS

Wie schließe ich den Konverter ACON2508BK an?

Stellen Sie sicher, dass alle Geräte ausgeschaltet sind. Schließen Sie ein doppeltes RCA-Kabel (nicht enthalten) an den Stereo-Eingang des Geräts an und verbinden Sie es mit Ihrer Audioquelle. Schließen Sie ein RCA-Kabel oder Toslink-Kabel (nicht enthalten) an den entsprechenden Ausgang an und verbinden Sie es mit Ihrem Audio-Ausgabegerät. Schließen Sie schließlich das mitgelieferte USB-Stromkabel an den Stromanschluss und an eine USB-Quelle an.

Welche Kabel werden für die Verwendung dieses Konverters benötigt?

Der Konverter wird mit einem USB-Stromkabel geliefert. Sie müssen ein doppeltes RCA-Kabel (Stecker-Stecker) für den Eingang und entweder ein einfaches RCA-Kabel oder ein Toslink-Kabel für den Ausgang bereitstellen, je nach Zielgerät.

Unterstützt der Konverter Dolby- oder DTS-Audioformate?

Nein, dieser Konverter unterstützt nur das PCM-Format (Pulse Code Modulation). Er wandelt keine Dolby Digital- oder DTS-Signale um. Stellen Sie sicher, dass Ihre Audioquelle auf PCM-Ausgabe eingestellt ist.

Welche Abtastraten werden unterstützt?

Der Konverter unterstützt die folgenden Abtastraten: 44,1 kHz, 48 kHz und 96 kHz, alle in 24 Bit. Höhere Frequenzen wie 192 kHz werden nicht unterstützt.

Die LED-Leuchte leuchtet nicht, was tun?

Überprüfen Sie, ob das USB-Stromkabel ordnungsgemäß an den Stromanschluss des Konverters und an eine funktionierende USB-Stromquelle (Netzadapter, Computer usw.) angeschlossen ist. Stellen Sie sicher, dass der Schalter auf Ein steht. Wenn die Anzeige weiterhin aus bleibt, versuchen Sie ein anderes USB-Kabel oder eine andere Stromquelle.

Kann ich diesen Konverter mit einem Fernseher verwenden?

Ja, wenn Ihr Fernseher einen Stereo-RCA-Audioausgang (rote und weiße Buchsen) hat. Schließen Sie ein doppeltes RCA-Kabel vom Fernseher an den Eingang des Konverters an und verbinden Sie dann den Ausgang des Konverters (RCA oder Toslink) mit Ihrer Soundbar oder Ihrem Verstärker.

Ist der Konverter mit einer Netzstromversorgung über USB-Adapter kompatibel?

Ja, verwenden Sie einen Standard-USB-Netzadapter (mindestens 5 V, 0,6 A). Der Konverter kann auch über einen USB-Anschluss eines Computers oder eine USB-Wandsteckdose mit Strom versorgt werden. Das mitgelieferte Stromkabel ist vom Typ DC auf USB.

Was tun, wenn der Ton fehlt oder verzerrt ist?

Überprüfen Sie, ob alle Kabel richtig angeschlossen sind und die Quell- und Ausgabegeräte eingeschaltet sind. Stellen Sie sicher, dass die Audioquelle auf PCM-Ausgabe und nicht auf ein komprimiertes Format (Dolby, DTS) eingestellt ist. Überprüfen Sie auch die Lautstärke der Quelle und des Ausgabegeräts. Wenn das Problem weiterhin besteht, testen Sie mit anderen Kabeln.

Kann der Konverter im Freien verwendet werden?

Nein, dieses Produkt ist nur für die Verwendung in Innenräumen vorgesehen. Setzen Sie es nicht Wasser, Feuchtigkeit oder extremen Temperaturen aus.

Wie reinige ich den Konverter?

Trennen Sie zuerst das Stromkabel. Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. Verwenden Sie keine chemischen Reinigungsmittel, Alkohol oder Scheuermittel. Vermeiden Sie, dass Feuchtigkeit in die Anschlüsse gelangt.

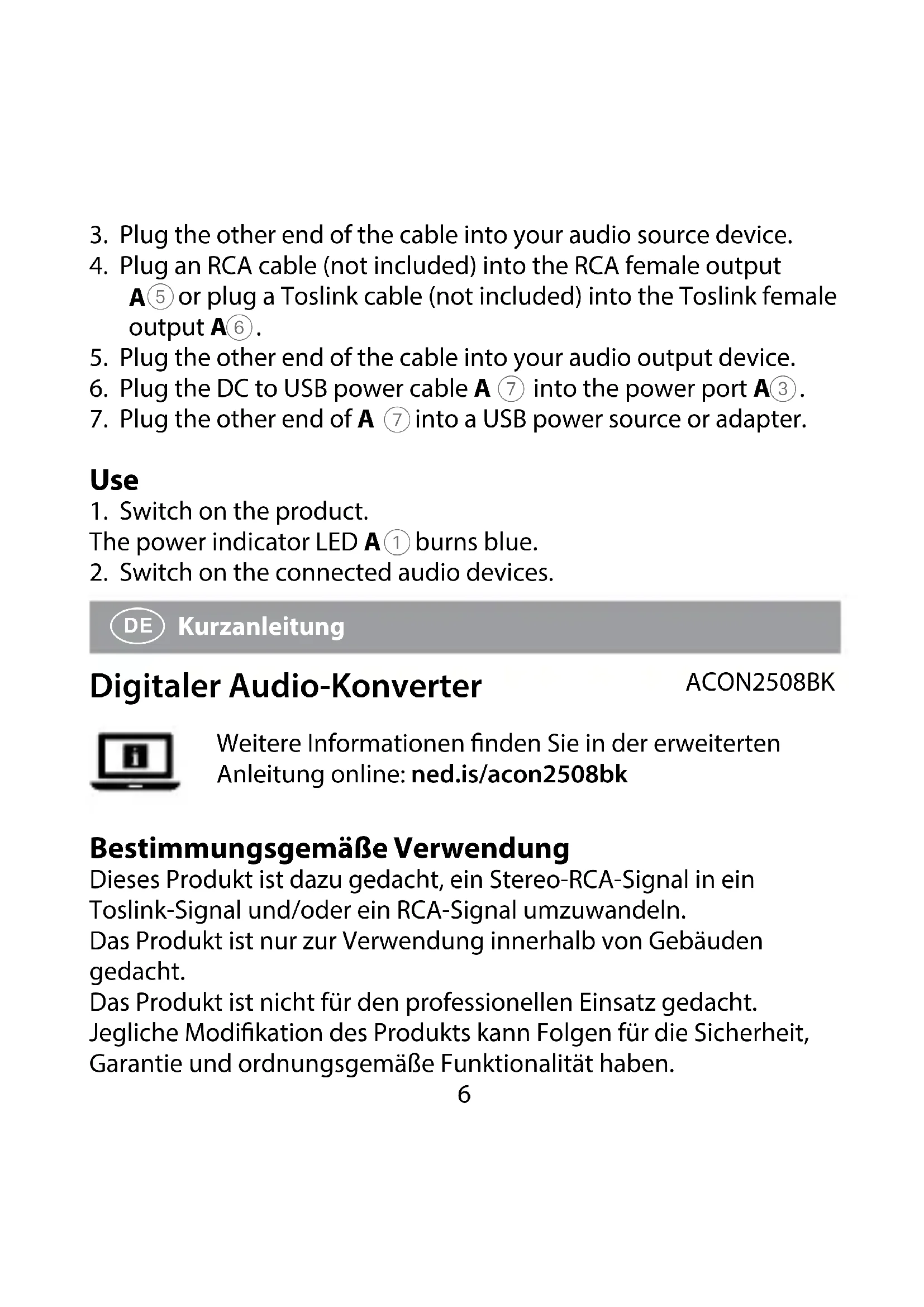

BEDIENUNGSANLEITUNG ACON2508BK NEDIS

Digitaler Audio-Konverter

ACON2508BK

Weitere Informationen finden Sie in der erweiterten Anleitung online: ned.is/acon2508bk

Bestimmungsgemäße Verwendung

Dieses Produkt ist dazu gedacht, ein Stereo-RCA-Signal in ein Toslink-Signal und/oder ein RCA-Signal umzuwandeln. Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht. Das Produkt ist nicht für den professionellen Einsatz gedacht. Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben.

Spezifikationen

Produkt Digitaler Audio-Konverter
Artikelnummer ACON2508BK
Stromeingang 5,0 VDC ; 0,6 A
Umwandlung 2X RCA Stereo-Audio zu RCA+ Toslink
Unterstützte Formate PCM
Unterstützte Bitraten 44,1 kHz 24-bit

Hauptbestandteile (Abbildung A)

1 Betriebsanzeige-LED
2 Stereo RCA-Eingangsbuchse
3 Stromanschluss
4 Ein/Aus-Schalter

5 RCA-Ausgangsbuchse

6 Toslink-Ausgangsbuchse

7 DC-zu-USB-Netzkabel

Sicherheitshinweise

WARNUNG

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie dieses Dokument zum späteren Nachschlagen auf.

• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.

• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.

• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Verwenden Sie nur das mitgelieferte Stromkabel.

Installation

1. Stellen Sie sicher, dass alle Geräte, die Sie verbinden wollen, ausgeschaltet sind.
2. Stecken Sie ein Doppel-RCA-Kabel (nicht im Lieferumfang enthalten) in die Stereo-RCA-Eingangsbuchse A②.
3. Schließen Sie das andere Ende des Kabels an Ihrer Audioquelle an.
4. Stecken Sie ein RCA-Kabel (nicht im Lieferumfang enthalten) in die RCA-Ausgangsbuchse A⑤ oder stecken Sie ein Toslink-Kabel (nicht im Lieferumfang enthalten) in die Toslink-Ausgangsbuchse A⑥.
5. Schließen Sie das andere Ende des Kabels an Ihrem Audioausgabegerät an.
6. Stecken Sie das DC-zu-USB-Netzkabel A ⑦ in den Stromanschluss A③.
7. Stecken Sie das andere Ende von A ⑦ in eine USB-Stromquelle oder einen Adapter.

Verwendung

1. Schalten Sie das Produkt ein.
   Die Betriebsanzeige-LED A ① leuchtet blau.
2. Schalten Sie die angeschlossenen Audiogeräte ein.
