Merk	Nedis
Model	ACON2508BK
Producttype	Digitale audio-omzetter
Voeding	5,0 VDC, 0,6 A via USB-kabel (inbegrepen)
Conversie	2x RCA stereo audio naar RCA + Toslink
Ondersteunde audioformaten	PCM
Samplefrequenties	44,1 kHz / 48 kHz / 96 kHz (24-bit)
Audio-ingang	2x RCA-vrouwelijk (stereo)
Audio-uitgang	1x RCA-vrouwelijk, 1x Toslink-vrouwelijk
Led-voedingsindicator	Ja, blauw
Aan/uit-schakelaar	Ja
Inbegrepen voedingskabel	DC naar USB (type A)
Beoogd gebruik	Alleen binnen, huishoudelijk gebruik
Professioneel gebruik	Nee
Veiligheidsinstructies	Niet blootstellen aan water of vocht; reparatie door gekwalificeerde technicus
Reiniging	Droge doek, loskoppelen voor reiniging
Repareerbaarheid	Alleen door een gekwalificeerde technicus
Belangrijkste onderdelen	Led-indicator, RCA-ingang, voedingspoort, schakelaar, RCA-uitgang, Toslink-uitgang
Benodigde accessoires (niet inbegrepen)	Dubbele RCA-kabel, enkele RCA-kabel, Toslink-kabel
Meegeleverde documenten	Snelstarthandleiding (FR, NL, enz.)

Veelgestelde vragen - ACON2508BK NEDIS

Hoe sluit ik de ACON2508BK-omzetter aan?

Zorg ervoor dat alle apparaten spanningsloos zijn. Sluit een dubbele RCA-kabel (niet inbegrepen) aan op de stereo-ingang van het apparaat en verbind deze met uw audiobron. Sluit een RCA-kabel of Toslink-kabel (niet inbegrepen) aan op de overeenkomstige uitgang en verbind deze met uw audio-uitvoerapparaat. Sluit ten slotte de meegeleverde USB-voedingskabel aan op de voedingspoort en op een USB-bron.

Welke kabels zijn nodig om deze omzetter te gebruiken?

De omzetter wordt geleverd met een USB-voedingskabel. U moet een dubbele RCA-kabel (male-male) voor de ingang en ofwel een enkele RCA-kabel of een Toslink-kabel voor de uitgang leveren, afhankelijk van het bestemmingsapparaat.

Ondersteunt de omzetter Dolby- of DTS-audioformaten?

Nee, deze omzetter ondersteunt alleen het PCM-formaat (Pulse Code Modulation). Het converteert geen Dolby Digital- of DTS-signalen. Zorg ervoor dat uw audiobron is ingesteld op PCM-uitgang.

Welke samplefrequenties worden ondersteund?

De omzetter ondersteunt de volgende samplefrequenties: 44,1 kHz, 48 kHz en 96 kHz, allemaal in 24-bit. Het ondersteunt geen hogere frequenties zoals 192 kHz.

Het LED-lampje gaat niet branden, wat moet ik doen?

Controleer of de USB-voedingskabel correct is aangesloten op de voedingspoort van de omzetter en op een werkende USB-voedingsbron (netadapter, computer, enz.). Zorg ervoor dat de schakelaar in de aan-stand staat. Als het lampje uit blijft, probeer dan een andere USB-kabel of een andere voedingsbron.

Kan ik deze omzetter gebruiken met een televisie?

Ja, als uw televisie een stereo RCA-audio-uitgang heeft (rode en witte aansluitingen). Sluit een dubbele RCA-kabel aan van de tv naar de ingang van de omzetter en verbind vervolgens de uitgang van de omzetter (RCA of Toslink) met uw soundbar of versterker.

Is de omzetter compatibel met een netvoeding via een USB-adapter?

Ja, gebruik een standaard USB-netadapter (5 V, minimaal 0,6 A). De omzetter kan ook worden gevoed via een USB-poort van een computer of een USB-wandcontactdoos. De meegeleverde voedingskabel is van het type DC naar USB.

Wat moet ik doen als het geluid ontbreekt of vervormd is?

Controleer of alle kabels correct zijn aangesloten en of de bron- en uitvoerapparaten zijn ingeschakeld. Zorg ervoor dat de audiobron is ingesteld op PCM-uitgang en niet op een gecomprimeerd formaat (Dolby, DTS). Controleer ook het volume van de bron en het uitvoerapparaat. Als het probleem aanhoudt, test dan met andere kabels.

Kan de omzetter buitenshuis worden gebruikt?

Nee, dit product is alleen ontworpen voor binnengebruik. Stel het niet bloot aan water, vocht of extreme temperaturen.

Hoe reinig ik de omzetter?

Koppel eerst de voedingskabel los. Reinig het apparaat met een zachte, droge doek. Gebruik geen chemicaliën, alcohol of schurende reinigingsmiddelen. Voorkom dat er vocht in de connectoren komt.

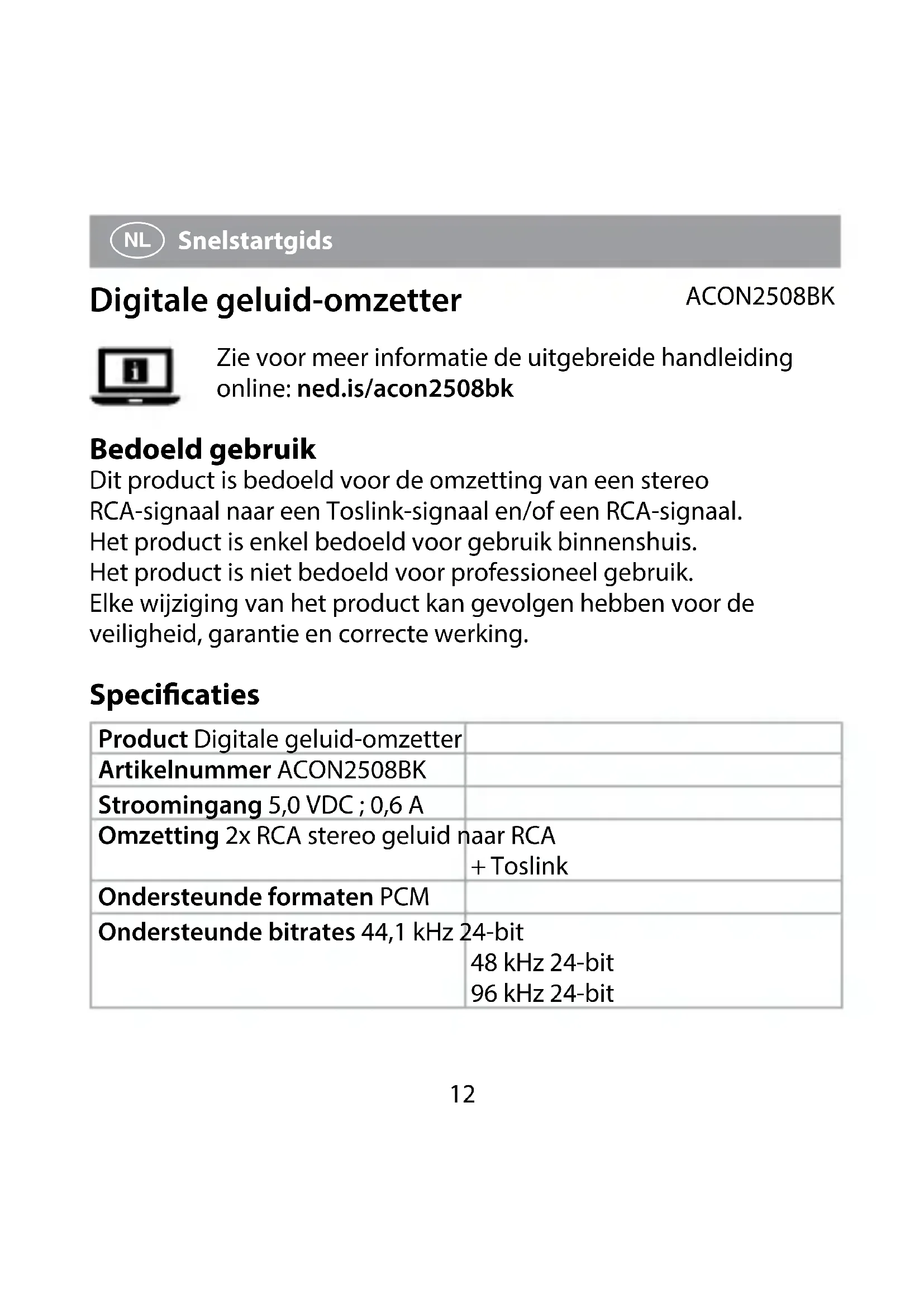

GEBRUIKSAANWIJZING ACON2508BK NEDIS

Zie voor meer informatie de uitgebreide handleiding online: ned.is/acon2508bk

Bedoeld gebruik

Dit product is bedoeld voor de omzetting van een stereo RCA-signaal naar een Toslink-signaal en/of een RCA-signaal. Het product is enkel bedoeld voor gebruik binnenshuis. Het product is niet bedoeld voor professioneel gebruik. Elke wijziging van het product kan gevolgen hebben voor de veiligheid, garantie en correcte werking.

Specifications

Product Digitale geluid-omzetter
Artikelnummer ACON2508BK
Stroomingang 5,0 VDC ; 0,6 A
Omzetting 2x RCA stereo geluid naar RCA + Toslink
Ondersteunde formaten PCM
Ondersteunde bitrates 44,1 kHz 24-bit
	48 kHz 24-bit
	96 kHz 24-bit

Belangrijkste onderdelen (afbeelding A)

1 Voedingsindicatie LED
2 Stereo RCA vrouwelijke ingang
3 Voedingspoort

4 Aan-/uitschakelaar
5 RCA vrouwelijke uitgang
6 Toslink vrouwelijke uitgang
7 DC naar USB-stroomkabel

Veiligheidsvoorschriften

WAARSCHUWING

• Zorg ervoor dat u de instructies in dit document volledig gelezen en begrepen heeft voordat u het product installeert of gebruikt. Bewaar dit document voor toekomstig gebruik.
• Gebruik het product alleen zoals in dit document beschreven.
• Gebruik het product niet als een onderdeel beschadigd of defect is. Vervang een beschadigd of defect product onmiddellijk.
• Laat het product niet vallen en voorkom stoten.
• Dit product mag voor onderhoud alleen worden geopend door een erkend technicus om het risico op elektrische schokken te verkleinen.
• Stel het product niet bloot aan water of vocht.
• Gebruik alleen het meegeleverde netsnoer.

Installatie

1. Controleer of alle apparaten die u wilt aansluiten uitgeschakeld zijn.

2. Steek een dubbele RCA-kabel (niet meegeleverd) in de stereo RCA vrouwelijke ingang A②.

3. Sluit het andere uiteinde van de kabel aan op uw audiobron.

4. Steek een RCA-kabel (niet meegeleverd) in de RCA vrouwelijke uitgang A ^5 of steek een Toslink kabel (niet meegeleverd) in de Toslink vrouwelijke uitgang A ^6 .
5. Sluit het andere uiteinde van de kabel aan op uw audio-uitgangsapparaat.
6. Steek de DC naar USB-stroomkabel A ⑦ in de voedingspoort A③.
7. Steek het andere uiteinde van A ⑦ in een USB-voedingspoort/-adapter.

Gebruik

1. Zet het product aan.
   Het stroom-indicatorlampje A① licht blauw op.
2. Schakel de aangesloten geluidsapparaten in.
