Producttype	VGA-extensie met audio via UTP
Merk	Nedis
Model	CREP5930BK
Afmetingen (zender)	100 × 65 × 25.5 mm
Gewicht (zender)	208 g
Afmetingen (ontvanger)	81.5 × 43 × 23 mm
Gewicht (ontvanger)	108 g
Voeding	5 V – 2 A (twee adapters inbegrepen)
Maximaal verbruik	5 W per eenheid
Maximale transmissieafstand	300 m via UTP-kabel (met crossover)
Maximale ondersteunde resolutie	1920 × 1200
Ondersteunde verticale frequenties	60 / 75 / 85 Hz
Ondersteunde resoluties	640×480, 800×600, 1024×768, 1280×720, 1280×768, 1280×960, 1280×1024, 1600×900, 1600×1200, 1920×1080, 1920×1200
Ingangsaansluitingen	1 × VGA (vrouwelijk 15-pins), 1 × stereo audio (3.5 mm jack)
Uitgangsaansluitingen	1 × lokale VGA (vrouwelijk 15-pins), 1 × lokale audio, 1 × RJ45 (UTP naar ontvanger)
Beschikbare instellingen	GAIN (helderheid) en PEAK (scherpte)
Bedrijfstemperatuur	0 °C à +70 °C
Bedrijfsvochtigheid	10 % tot 85 % RV (zonder condensatie)
Opslagtemperatuur	-10 °C à +80 °C
Opslagvochtigheid	5 % tot 90 % RV (zonder condensatie)
Onderhoud	Alleen reinigen met een droge doek. Geen oplosmiddelen gebruiken.
Veiligheid	Apparaat niet openen. Bij problemen de stekker eruit trekken. Niet blootstellen aan water of vocht.
Garantie	Garantie niet geldig bij wijziging of onjuist gebruik.
Certificeringen	FCC, CE, UL
Inhoud van de verpakking	Zender, ontvanger, twee netadapters 5 V / 2 A, gebruikshandleiding

Veelgestelde vragen - CREP5930BK NEDIS

Welk type UTP-kabel gebruiken voor de extensie?

Gebruik een CAT-5e of CAT-6 kabel met interne crossover om een maximale afstand van 300 meter te bereiken.

Kan ik de ontvanger zonder voeding aansluiten?

Nee, de ontvanger heeft zijn eigen voeding nodig van 5 V / 2 A. Beide adapters worden meegeleverd met de kit.

Hoe stel ik de beeldkwaliteit op afstand in?

Gebruik de potentiometers GAIN (helderheid) en PEAK (scherpte) op de zender. Pas ze aan op basis van de lengte van de UTP-kabel.

Welke resoluties worden ondersteund?

Het apparaat ondersteunt een breed scala aan resoluties van 640×480 tot 1920×1200, met verticale frequenties van 60, 75 of 85 Hz.

Kan ik meerdere ontvangers in serie aansluiten?

De kit bevat slechts één ontvanger. Om de uitgangen te vermenigvuldigen, moet u een extra splitter gebruiken. De verbinding is ontworpen voor één ontvanger per zender.

Hoe sluit ik de audio aan?

Sluit de stereo audiobron aan op de Audio In-ingang van de zender (3.5 mm jack). De lokale audio-uitgang is beschikbaar op de zender en de externe audio-uitgang op de ontvanger.

Wat te doen als het beeld wazig is of niet wordt weergegeven?

Controleer eerst of alle kabels goed zijn aangesloten. Pas de GAIN- en PEAK-instellingen aan. Zorg ervoor dat de resolutie van de bron compatibel is (max 1920×1200). Test met een hoogwaardige UTP-kabel.

Kan het apparaat zonder ontvanger werken?

Ja, de zender heeft een lokale VGA-uitgang die onafhankelijk van de ontvanger werkt. U kunt het gebruiken als een eenvoudige lokale splitter.

Wat is de maximale afstand zonder kwaliteitsverlies?

Voor optimale kwaliteit wordt aanbevolen om niet meer dan 300 meter te gebruiken met een goede UTP-kabel. Daarboven kunnen verliezen optreden.

Hoe reinig ik het apparaat?

Gebruik een droge, zachte doek. Gebruik nooit oplosmiddelen, schurende middelen of water. Haal altijd de stekker uit het stopcontact voordat u het apparaat reinigt.

GEBRUIKSAANWIJZING CREP5930BK NEDIS

GEBRUIKSAANWIJZING (p. 12)

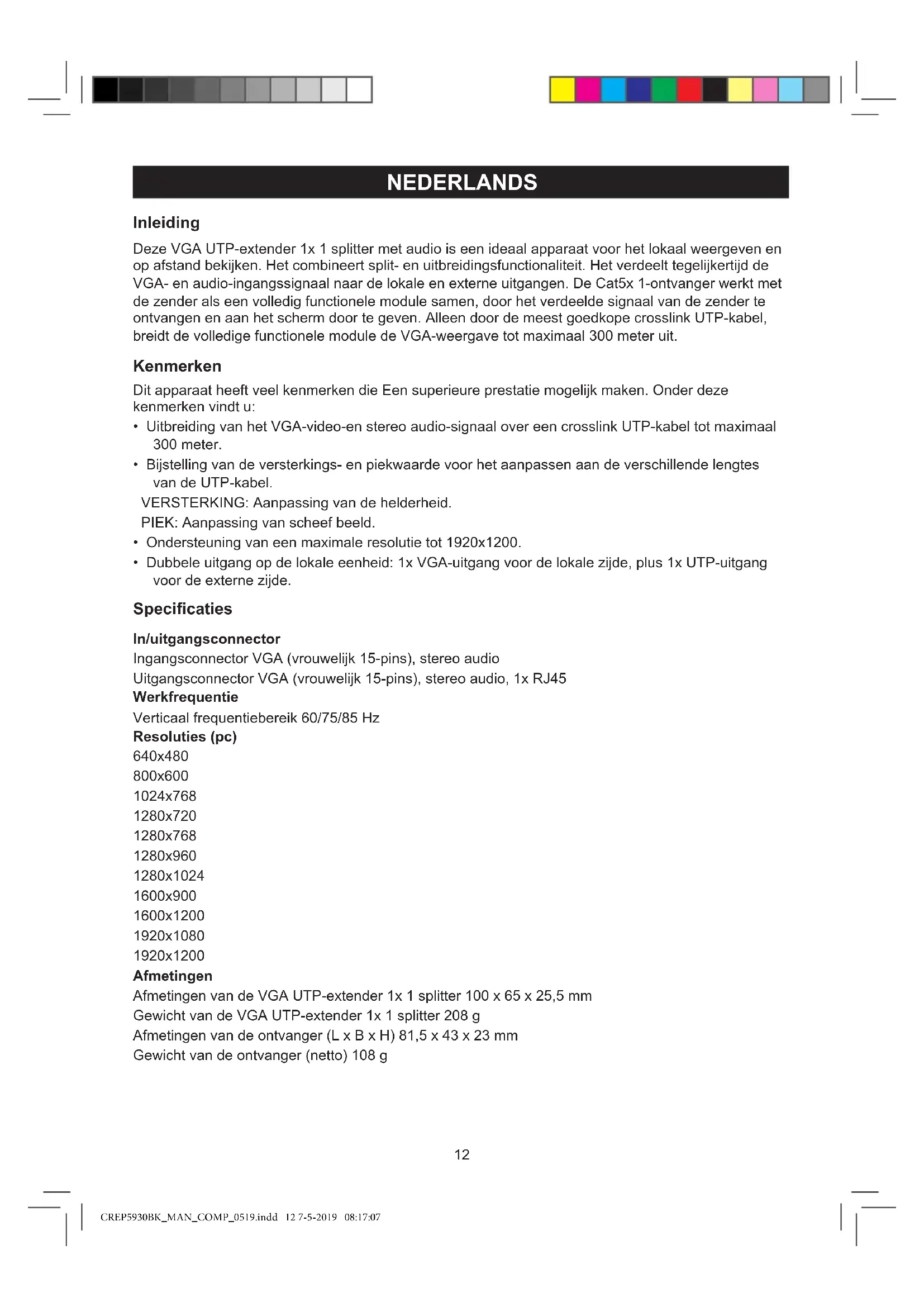

Deze VGA UTP-extender 1x 1 splitter met audio is een ideaal apparaat voor het lokaal weergeven en op afstand bekijken. Het combineert split- en uitbreidingsfunctionaliteit. Het verdweit tegelijkertijd de VGA- en audio-ingangssignaal maar de lokale en externe uitgangen. De Cat5x 1-ontvanger werkdt met de zender als een volledig functionele module samen, door het verdelijkste signaal van de zender te ontvangen en aan het scherm door te gehen. Alleen door de meest goedkope crosslink UTP-kabel, breidt de volledige functionele module de VGA-weergave tot maximaal 300 meter uit.

Kenmerken

Dit apparaat heeft veel kenmerken die Een supereure prestatie möglichk make. OnderDEXe kenmerken vindt u:

• Uitbreiding van het VGA-video-en stereo audio-signal over een crosslink UTP-kabel tot maximaal 300 meter.
• Bijstelling van de versterkings- en piekwaarde voor het aanpassen aan de verschillende lengtes van de UTP-kabel.

VERSTERKING: Aanpassing van de helderheid.

PIEK: Aanpassing van scheef beeld.

• Ondersteuning van een maximale resolutie tot 1920 × 1200 .
• Dubbele uitgang op de lokale eenheid: 1x VGA-uitgang voor de lokale zijde, plus 1x UTP-uitgang voor de externe zijde.

Specifications

In/uitgangsconnector

Ingangsgnector VGA (vrouwelijk 15-pins), stereo audio

Uitgangsconnector VGA (vrouwelijk 15-pins), stereo audio, 1x RJ45

Werkfrequentie

Vertical frequentiebereik 60/75/85 Hz

Resolutes (pc)

640x480

800x600

1024x768

1280x720

1280x768

1280x960

1280x1024

1600x900

1600x1200

1920x1080

1920x1200

Afmetingen

Afmetingen van de VGA UTP-extender 1x 1 splitter 100 × 65 × 25,5 mm

Gewicht van de VGA UTP-extender 1x 1 splitter 208 g

Afmetingen van de ontvanger (L× B× H) 81,5 x 43 x 23 mm

Gewicht van de ontvanger (netto) 108 g

Milieu

Bedrijfstemperatuaru 0^ tot 70^

Bedrijfsluchtvochtigheid 10% tot 85% RV (geen condensatie)

Opslagtemperatuur -10 °C tot +80 °C

Opslagvochtigheid 5% tot 90% RV (geen condensatie)

Vermogenseisen

Voeding voor VGA UTP-extender 1x 1 splitter 5 V, 2 A, max. 5 W

Voeding voor de ontvanger 5 V, 2 A, max. 5 W

Reglementaire goedkeuringen

Converterenheid FCC,CE,UL

Voeding UL, CE, FCC

Opmerking: specificaties zich onderhevig aan verandering zonder voorafgaande kennisgeving.

Verpakkingsinhoud

Voordat u dit apparaat gebruikt, controller de verpakking of de volgende onderdelen in de doos zijn opgenomen:

VGA UTP-extender 1x 1 splitter
- Gebruikershandleiding
- Een ontvanger
- Twee stuks 5 V, 2 A DC-voedingen

Panelbeschrijvingen

Zender

Ontvanger

Aansluiten en bediening

• Sluit de interne VGA-bron aan op de VGA-hoofdingang met een lenghte VGA-kabel
• Verbind de VGA-uitgang van de zender met een lokaal scherm en verbind de audio-uitgang van de zender met een lokale luidspreker
• Verbind de zender en elke ontvanger met behulp van een CAT-5e/6
• Verbind de VGA-uitgangen van de ontvangers met de op afstand geplaatste schermen en de audio-uitgangen van de ontvangers met de op afstand geplaatste luidsprekers
• Plug een 5 V - 2 A DC-voeding in de VGA UTP-1x 1 splitter en de andere 5 V - 2 A DC-voeding in de ontvanger.

Let op: kabel voorzichtig insteken en uitstrekken

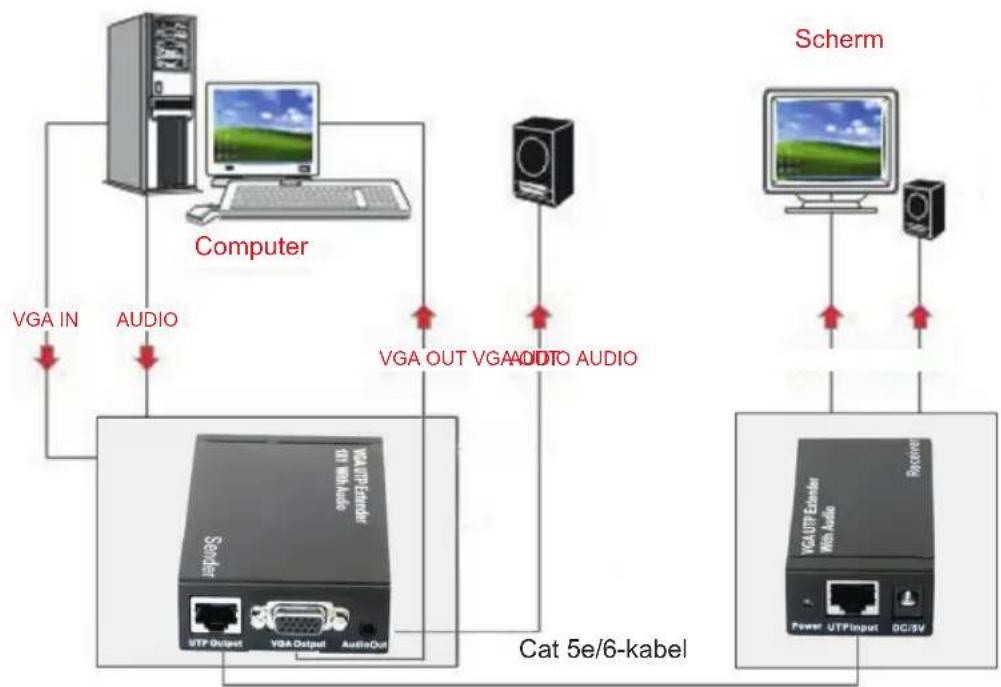

Aansluitschema

Veiligheidsvoorzorgsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanner er onderhoud nodig is. Koppel het product los van de elektrische voeding en

van andere apparatuur als zich problemen voordoen. Stel het product Niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder Voorafgaande mededeling onder voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregisteerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten Niet met het gewone huisafval verwijderd moot worden. Voor dit soort producten zijn er speciale inzamelingspunten.
