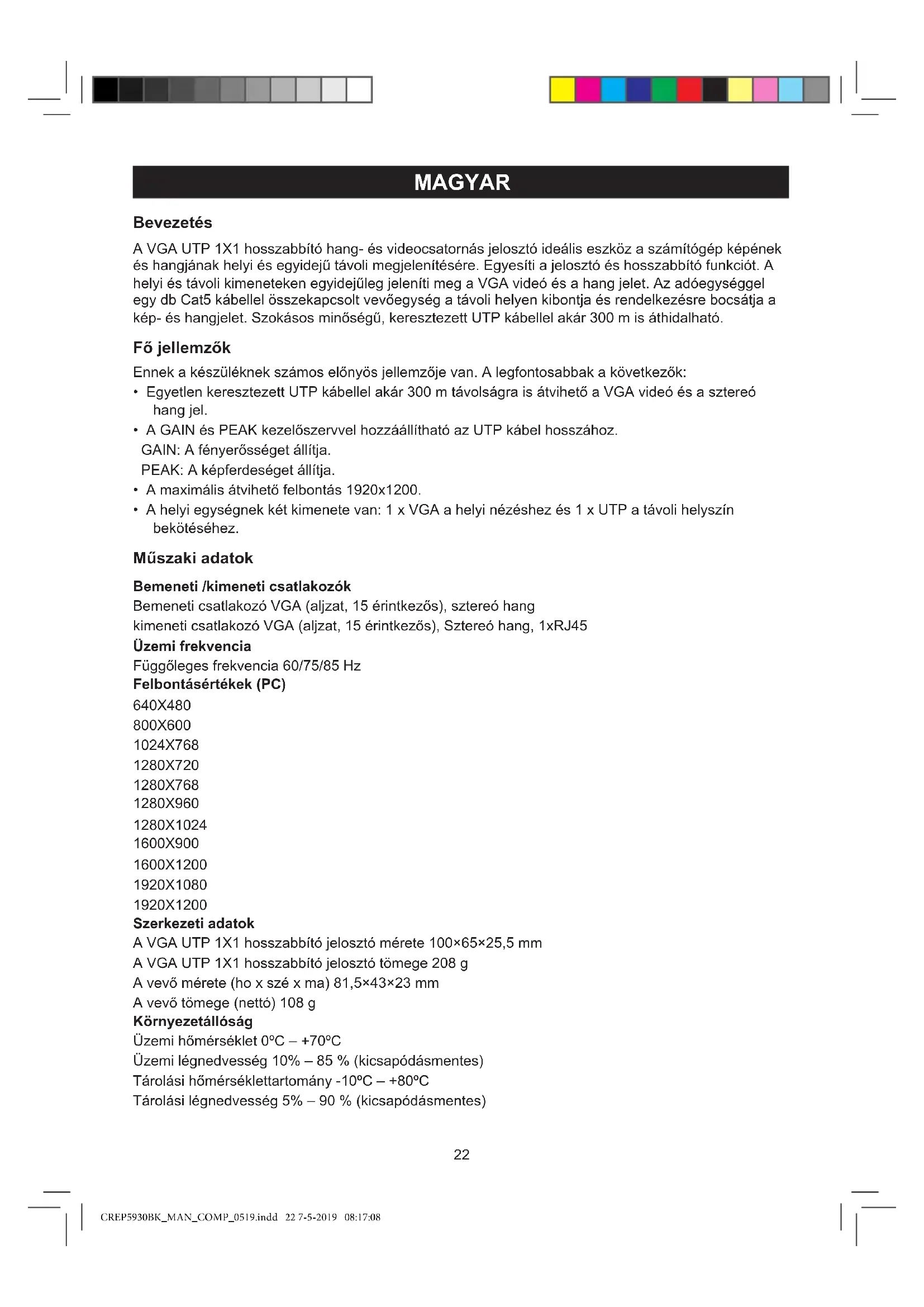

NO ABRIR ATENCIÓN CREP5930BK_MAN_COMP_0519.indd 21 7-5-2019 08:17:0822 MAGYAR Bevezetés A VGA UTP 1X1 hosszabbító hang- és videocsatornás jelosztó ideális eszköz a számítógép képének és hangjának helyi és egyidejű távoli megjelenítésére. Egyesíti a jelosztó és hosszabbító funkciót. A helyi és távoli kimeneteken egyidejűleg jeleníti meg a VGA videó és a hang jelet. Az adóegységgel egy db Cat5 kábellel összekapcsolt vevőegység a távoli helyen kibontja és rendelkezésre bocsátja a kép- és hangjelet. Szokásos minőségű, keresztezett UTP kábellel akár 300 m is áthidalható. Fő jellemzők Ennek a készüléknek számos előnyös jellemzője van. A legfontosabbak a következők:

• Egyetlen keresztezett UTP kábellel akár 300 m távolságra is átvihető a VGA videó és a sztereó hang jel.

• A GAIN és PEAK kezelőszervvel hozzáállítható az UTP kábel hosszához. GAIN: A fényerősséget állítja. PEAK: A képferdeséget állítja.

• A maximális átvihető felbontás 1920x1200.

• A helyi egységnek két kimenete van: 1 x VGA a helyi nézéshez és 1 x UTP a távoli helyszín bekötéséhez. Műszaki adatok Bemeneti /kimeneti csatlakozók Bemeneti csatlakozó VGA (aljzat, 15 érintkezős), sztereó hang kimeneti csatlakozó VGA (aljzat, 15 érintkezős), Sztereó hang, 1xRJ45 Üzemi frekvencia Függőleges frekvencia 60/75/85 Hz Felbontásértékek (PC) 640X480 800X600 1024X768 1280X720 1280X768 1280X960 1280X1024 1600X900 1600X1200 1920X1080 1920X1200 Szerkezeti adatok A VGA UTP 1X1 hosszabbító jelosztó mérete 100×65×25,5 mm A VGA UTP 1X1 hosszabbító jelosztó tömege 208 g A vevő mérete (ho x szé x ma) 81,5×43×23 mm A vevő tömege (nettó) 108 g Környezetállóság Üzemi hőmérséklet 0ºC – +70ºC Üzemi légnedvesség 10% – 85 % (kicsapódásmentes) Tárolási hőmérséklettartomány -10ºC – +80ºC Tárolási légnedvesség 5% – 90 % (kicsapódásmentes) CREP5930BK_MAN_COMP_0519.indd 22 7-5-2019 08:17:0823 Táplálás: A VGA UTP 1X1 hosszabbító jelosztó táplálása 5 V, 2 A, max. 5 W A vevő táplálása 5 V, 2 A, max. 5 W Hatósági jóváhagyások Konverter egység FCC, CE, UL Tápegység UL, CE, FCC Megjegyzés: Fenntartjuk a jogot a műszaki adatok előzetes értesítés nélküli módosítására. A csomag tartalma Az egység használatbavétele előtt ellenőrizze a csomag tartalmát és a következők meglétét és sértetlenségét:

• VGA UTP 1X1 hosszabbító jelosztó

• Felhasználói kézikönyv

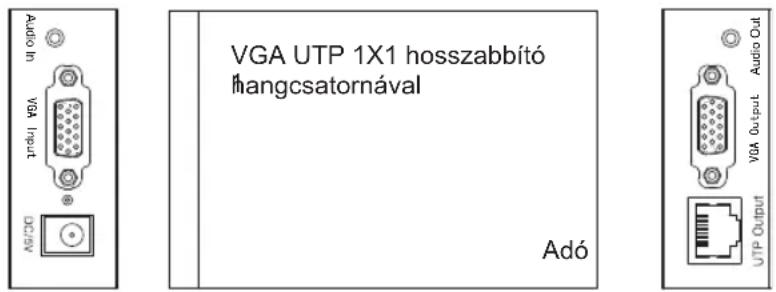

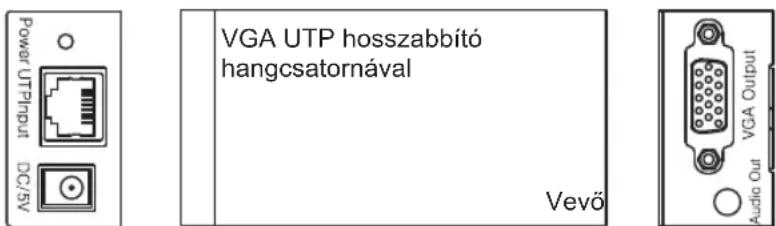

• 2 db 5 V, 2 A-es tápegység A panelek ismertetése Adó VGA UTP Extender 1X1 With Audio VGA Output

VGA InputAudio In VGA UTP 1X1 hosszabbító hangcsatornával Adó Vevő VGA UTP Extender With Audio VGA UTP hosszabbító hangcsatornával Vevő Bekötés és használat

• VGA kábellel kösse össze a számítógép VGA kimenetét és az adóegység VGA bemenetét

• Kösse az adóegység VGA kimenetére a helyi monitort és hang kimenetére a helyi hangosítót

• Kösse össze az adót és a vevőt egy CAT-5e/6 kábellel CREP5930BK_MAN_COMP_0519.indd 23 7-5-2019 08:17:0824

• Kösse a vevőegység VGA kimenetére a távoli monitort és hang kimenetére a távoli hangosítót

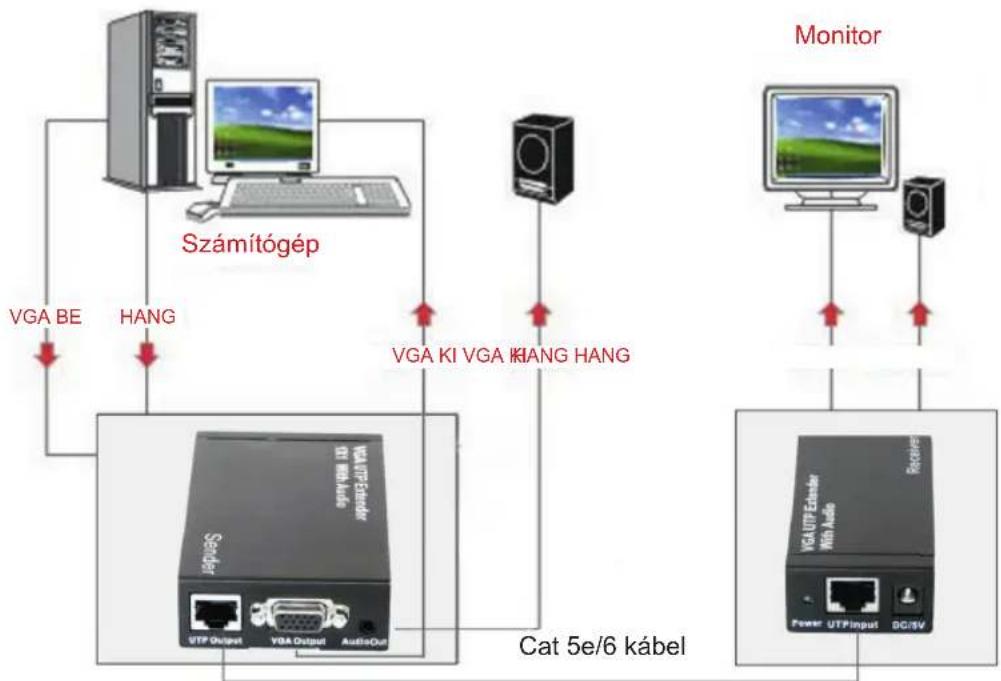

• Csatlakoztassa az egyik 5 V, 2 A-es tápegységet az adóegységhez, a másikat a vevőegységhez. Figyelmeztetés: Vigyázva dugja be / húzza ki a kábeleket Bekötési vázlat Számítógép Monitor VGA BE

HANG HANG HANG Cat 5e/6 kábel Biztonsági óvintézkedések: Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség. Karbantartás: Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze. Jótállás: Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért. Általános tudnivalók: A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak. Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük. Őrizze meg ezt az útmutatót és a csomagolást. Figyelem: Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik. ÁRAMÜTÉS VESZÉLYE! NE NYISSA FEL! VIGYÁZAT! CREP5930BK_MAN_COMP_0519.indd 24 7-5-2019 08:17:0925 SUOMI Johdanto Tämä VGA UTP -laajennin 1X1 -jakajalla ja äänen kanssa on täydellinen laite paikallisille ja etänäytöille. Se yhdistää jako- ja laajennintoiminnot. Se jakaa syötettävän VGA- ja äänisignaalin paikallista ja etäkäyttöä varten yhdenaikaisesti. Cat5 x1 -vastaanotin toimii yhdessä lähettimen kanssa yhtenäisenä yksikkönä vastaanottaen jaetun signaalin lähettäjältä ja siirtäen sen näytölle. Jopa halvimmalla UTP-kaapelilla laite laajentaa VGA-näytön toimintaa jopa 300 metriin. Ominaisuudet Tässä laitteessa on useita ominaisuuksia, jotka tekevät siitä erinomaisen. Esimerkkejä ominaisuuksista:
