VCON3461BK - Digitális audio átalakító NEDIS - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen VCON3461BK NEDIS PDF formátumban.
Pick your language and provide your email: we'll send you a specifically translated version.
| Termék típusa | HDMI™-SCART átalakító |
| Márka és modell | Nedis VCON3461BK |
| Méretek (Sz x M x Mé) | 58,4 x 25 x 88,5 mm |
| Tömeg | 50 g |
| Tápellátás | 5 V DC, 1 A a mellékelt USB-kábellel |
| Fogyasztás | max. 600 mA |
| Videó bemenet | HDMI (A típus) |
| Videó kimenet | SCART |
| Audiokimenet | RCA analóg sztereó (1 V RMS) |
| Maximális felbontás | 1080p 60 fps |
| Támogatott színformátumok | 24 bit, 30 bit, 36 bit |
| HDMI sávszélesség | 300 MHz |
| HDMI adatátviteli sebesség | 10,2 Gbps |
| Jel-zaj arány | ≥ 90 dB |
| Torzítás | ≤ 0,1% |
| Frekvenciaátvitel (audio) | 20 Hz – 2000 Hz |
| PAL/NTSC kapcsoló | Igen (50/60 Hz) |
| Üzemi hőmérséklet | -10 °C és 55 °C között |
| Üzemi páratartalom | 10 - 90% RH (nem kondenzálódó) |
| HDMI kábel max. hossza | 7 m (szabványos AWG26 kábel) |
| SCART kábel max. hossza | 8 m (szabványos AWG26 kábel) |
| Karbantartás és tisztítás | Tisztítsa száraz, puha ruhával. Ne használjon folyékony vagy súroló hatású tisztítószereket. |
| Biztonság | Csak beltéri használatra. Ne tegye ki víznek, nedvességnek, lángnak vagy hőnek. Ne nyissa fel. |
| Alkatrészek és javíthatóság | Nincs szétszedhető alkatrész. A készülék nem javítható a felhasználó által. Csak a mellékelt tápkábelt használja. |
Gyakran ismételt kérdések - VCON3461BK NEDIS
Hogyan kell csatlakoztatni a Nedis VCON3461BK átalakítót?
Csatlakoztasson egy HDMI-kábelt a forrásból (pl. konzol, dekódoló) az átalakító HDMI bemenetére. A SCART kimenetet kösse a televízióhoz egy SCART-kábellel. Végül csatlakoztassa az USB tápkábelt az átalakító tápcsatlakozójához, és egy TV USB-portjához vagy USB hálózati adapterhez.
Miért nincs kép a csatlakoztatás után?
Ellenőrizze először, hogy a LED jelzőfény világít-e. Győződjön meg arról, hogy a HDMI és SCART kábelek megfelelően vannak bedugva. Állítsa be a PAL/NTSC kapcsolót a forrásának megfelelően (próbálja ki mindkét állást). Ellenőrizze, hogy a TV a megfelelő SCART bemeneten van.
Használhatom ezt a készüléket egy modern játékkonzollal?
Igen, ha a konzol rendelkezik HDMI kimenettel. A maximális támogatott felbontás 1080p 60 fps, ami a legtöbb konzolhoz, mint PS4, Xbox One vagy Nintendo Switch, megfelel.
Az átalakító továbbítja a hangot?
Igen, a hang a SCART kábelen keresztül kerül továbbításra a TV-re. Használhatja az RCA audiokimenetet (jack dugó) külső hangszórók csatlakoztatására is, ha a TV nem fogad hangot a SCART-on keresztül.
Milyen tápellátás szükséges?
Az átalakító 5 V DC, 1 A tápellátást igényel. Táplálható a TV vagy számítógép USB-portjáról, vagy USB hálózati adapterről (nem tartozék). Csak a mellékelt USB-kábelt használja.
Hogyan kell tisztítani a készüléket?
Tisztítás előtt húzza ki a készüléket. Száraz, puha ruhával távolítsa el a port. Ne használjon folyékony, oldószeres vagy súroló hatású tisztítószereket.
Mit tegyek, ha a LED jelzőfény nem világít?
Ellenőrizze, hogy az USB-kábel megfelelően van-e csatlakoztatva az átalakítóhoz és egy működő áramforráshoz. Próbáljon ki másik USB-kábelt vagy másik hálózati adaptert. Ha a probléma továbbra is fennáll, a készülék hibás lehet.
Használhatok 7 méternél hosszabb HDMI-kábelt?
Nem, nem ajánlott 7 méternél hosszabb HDMI-kábelt használni ezzel az átalakítóval, mert jelveszteséget vagy zavarokat okozhat. Használjon szabványos minőségű kábelt (AWG26) az ajánlott határokon belül.
Az átalakító kompatibilis az NTSC formátummal?
Igen, a készülék oldalán található PAL/NTSC kapcsolónak köszönhetően. Kapcsolja át a 50 Hz (PAL) és 60 Hz (NTSC) közötti választáshoz a videóforrásának megfelelően.
Ez a készülék garanciális?
A garancia a forgalmazótól függ. Általában a Nedis termékek 2 év jogi garanciával rendelkeznek. Őrizze meg a vásárlás igazolását. Bármilyen módosítás vagy nem rendeltetésszerű használat érvényteleníti a garanciát.
Felhasználói kérdések a következőről VCON3461BK NEDIS
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Még nincsenek kérdések. Légy te az első, aki kérdez.
Töltse le az útmutatót a következőhöz Digitális audio átalakító PDF formátumban ingyenesen! Találja meg kézikönyvét VCON3461BK - NEDIS és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. VCON3461BK márka NEDIS.

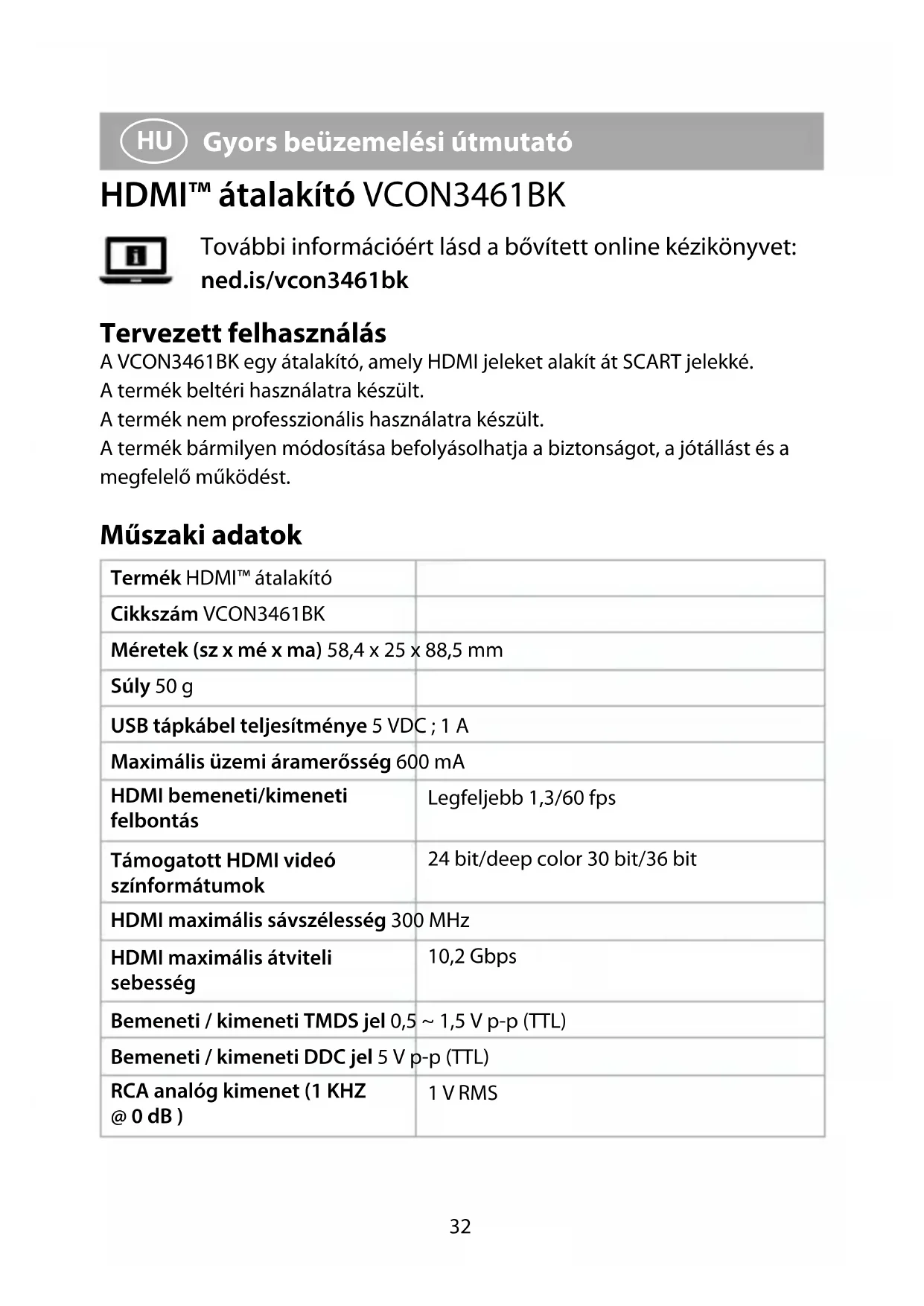

HASZNÁLATI ÚTMUTATÓ VCON3461BK NEDIS
Convertisseur HDMI™ VCON3461BK
Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vcon3461bk
Utilisation prévue
Le VCON3461BK est un convertisseur HDMI vers péritel.
Le produit est prévu pour un usage interieur uniquement.
Le produit n'est pas destiné à un usage professionnel.
Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.
Specifications
| Produit Convertisseur HDMI™ | |
| Article numéro VCON3461BK | |
| Dimensions (I x h x p) 58,4 x 25 x 88,5 mm | |
| Poids 50 g | |
| Sortie pour cable d'alimentation USB | 5 VDC; 1 A |
| Courant de fonctionnement maxi | 600 mA |
| Résolution d'entrée / sortie HDMI | Jusqu'à 1,3 / 60 ips |
| Prise en charge du format de couleur vidéo HDMI | 24 bits / couleur intense 30 bits / 36 bits |
| Bande passante HDMI max. 300 MHz | |
| Débit en bauds HDMI max. 10,2 Go/s | |
| Signal TMDS d'entrée / sortie 0,5 | ~ 1,5 V p-p (TTL) |
| Signal DDC d'entrée / sortie 5 V p-p (TTL) | |
| Sortie analogique RCA (1 kHz à 0 dB) | 1 V RMS |
| Rapport signal/bruit à dB (CC1R / ARM) | ≥ 90 dB |
| Distorsion ≤ 0,1 % | |
| Réponse en fréquence 20 Hz ~ 2000 Hz | |
| Longueur maximale du cable d'entrée HDMI | Câble standard HDMI AWG26 ≤ 7 m |
| Longueur maximale du cable de sortie Péritel | Câble standard Péritel AWG26 ≤ 8 m |
| Température fonctionnement -10 °C – 55 °C | |
| Température de stockage -20 °C – 60 °C | |
| Humidité en fonctionnement 10 - 90 % HR (sans condensation) | |
| Humidité de stockage 5 - 95 % HR (sans condensation) | |
Pièces principales (image A)
1 Entrée HDMI
2 Commutateur PAL/NTSC
3 Voyant LED d'alimentation
4 Port d'alimentation
5 Sortie péritel
6 Cable d'alimentation USB
Consignes de sécurité
AERISSEMENT
- Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conserve l'emballage et leprésent document pour référence ultérieure.
Utilisez le produit uniquement comme précrit dans le present manuel. - Ne pas installer ou utiliser un apparéil endommagé.
- N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleur.
- Ne pas exposer le produit à l'eau ou à l'humidité.
- Placez le produit sur une surface stable et plane.
- Ne pas laisser tomber le produit et éviter de le cogner.
- Ne pas ouvrir le produit.
- Gardez le produit hors de portée des enfants.
-
Ne débranchez pas le produit en tirant sur le cable. Saisissez toujours la fiche et tirez.
-
Manipuez le produit uniquement avec des mains sèches. La manipulation avec des mains mouillées peut provoquer un choc électrique.
- Débranchez le produit si vous ne prévoyez pas d'utiliser le produit pendant une période prolongée.
- Utilisez uniquement le cable d'alimentation fourni.
Installer le produit
- Branchez un cable HDMI (non inclus) de votre apparéil source sur A 1.
- Branchez un cable péritel (non inclus) de A 5 sur votre écran.
- Branchez le cable d'alimentation USB A 6 dans le port d'alimentation A 4.
- Insérez A 6 dans le port USB de votre téléviseur ou avec un adaptateur secteur USB dans une prise de courant.
A3 s'allume.
Utiliser le produit
Utilisez le commutateur PAL / NTSC A 50 Hz et 60 Hz.
2 pour commuter la fréquence entre
NL Snelstartgids
HDMI™-omvormer VCON3461BK
