MANUALE UTENTE VCON3461BK NEDIS

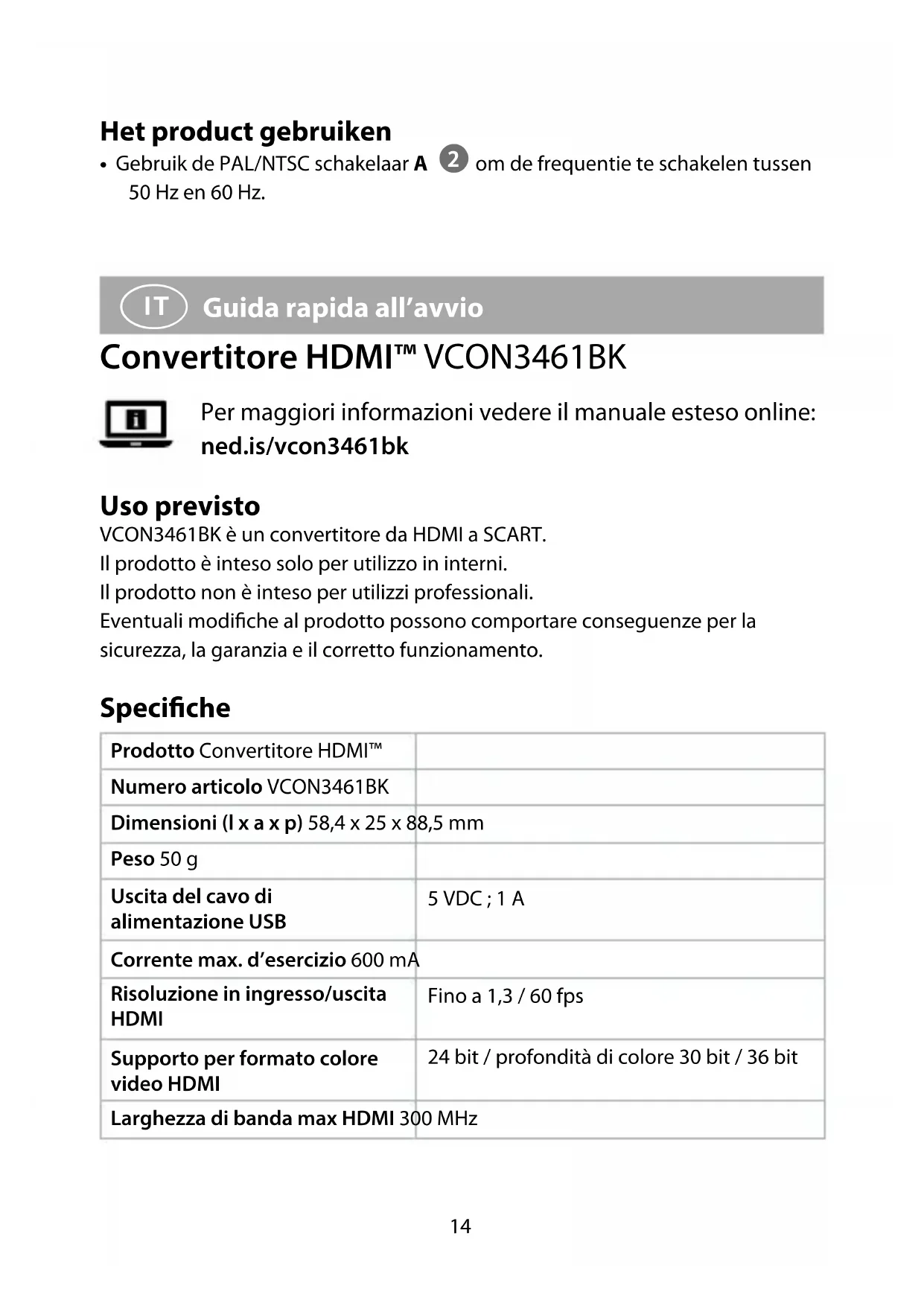

Guida rapida all’avvio Convertitore HDMI™ VCON3461BK Per maggiori informazioni vedere il manuale esteso online: ned.is/vcon3461bk Uso previsto VCON3461BK è un convertitore da HDMI a SCART. Il prodotto è inteso solo per utilizzo in interni. Il prodotto non è inteso per utilizzi professionali. Eventuali modiche al prodotto possono comportare conseguenze per la sicurezza, la garanzia e il corretto funzionamento. Speciche Prodotto Convertitore HDMI™ Numero articolo VCON3461BK Dimensioni (l x a x p) 58,4 x 25 x 88,5 mm Peso 50 g Uscita del cavo di alimentazione USB 5 VDC ; 1 A Corrente max. d’esercizio 600 mA Risoluzione in ingresso/uscita HDMI Fino a 1,3 / 60 fps Supporto per formato colore video HDMI 24 bit / profondità di colore 30 bit / 36 bit Larghezza di banda max HDMI 300 MHz15 Velocità in baud max HDMI 10,2 Gbps Segnale TMDS ingresso/uscita 0,5 ~ 1,5 V p-p (TTL) Segnale DDC ingresso/uscita 5 V p-p (TTL) Uscita analogica RCA (1 KHZ a 0 dB) 1 V RMS Rapporto segnale-rumore a dB (CC1R / ARM) ≥ 90 dB Distorsione ≤ 0,1 % Risposta di frequenza 20 Hz ~ 20000 Hz Lunghezza massima del cavo di ingresso HDMI ≤ 7 m AWG26 cavo standard HDMI Lunghezza massima del cavo di uscita SCART ≤ 8 m AWG26 cavo standard SCART Temperatura di funzionamento -10 °C – 55 °C Temperatura di conservazione -20 °C – 60 °C Umidità d’esercizio 10 - 90% RH (senza condensa) Umidità di stoccaggio 5 - 95% RH (senza condensa) Parti principali (immagine A)

Spia LED di alimentazione

Porta di alimentazione

Cavo di alimentazione USB Istruzioni di sicurezza

• Assicurarsi di aver letto e compreso pienamente le istruzioni presenti nel documento prima di installare o utilizzare il prodotto. Conservare la confezione e il presente documento per farvi riferimento in futuro.

• Utilizzare il prodotto solo come descritto nel presente manuale.

• Non utilizzare un prodotto danneggiato.

• Non esporre il prodotto alla luce diretta del sole, a amme libere o al calore.

• Non esporre il prodotto all’acqua o all’umidità.16
• Posizionare il prodotto su una supercie piana e stabile.• Non far cadere il prodotto ed evitare impatti.• Non aprire il prodotto.• Tenere il prodotto lontano dalla portata dei bambini.• Non scollegare il prodotto tirandolo per il cavo. Aerrare sempre la presa e tirare.• Maneggiare il prodotto solo con le mani asciutte. Se viene maneggiato con le mani bagnate può causare scosse elettriche.• Scollegare il prodotto se non si intende utilizzarlo per un periodo prolungato di tempo.• Utilizzare esclusivamente il cavo di alimentazione in dotazione. Installazione del prodotto

1. Inserire un cavo HDMI (non incluso) dal dispositivo sorgente a A

2. Inserire un cavo SCART (non incluso) da A

nel proprio display.3. Collegare il cavo di alimentazione USB A alla porta di alimentazione A

nella porta USB della propria TV o in un’uscita di alimentazione servendosi di un adattatore USB.

si accende. Utilizzo del prodotto

• Utilizzare l’interruttore PAL / NTSC A per cambiare la frequenza fra 50 Hz e 60 Hz.
