Typ produktu	Převodník HDMI™ na SCART
Značka a model	Nedis VCON3461BK
Rozměry (D x V x H)	58,4 x 25 x 88,5 mm
Hmotnost	50 g
Napájení	5 V DC, 1 A přes přiložený USB kabel
Spotřeba	600 mA max
Video vstup	HDMI (typ A)
Video výstup	SCART
Audio výstup	Analogové stereo RCA (1 V RMS)
Maximální rozlišení	1080p při 60 snímcích za sekundu
Podporované barevné formáty	24 bitů, 30 bitů, 36 bitů
HDMI šířka pásma	300 MHz
HDMI přenosová rychlost	10,2 Gb/s
Odstup signálu od šumu	≥ 90 dB
Zkreslení	≤ 0,1 %
Frekvenční odezva (audio)	20 Hz – 2000 Hz
Přepínač PAL/NTSC	Ano (50/60 Hz)
Provozní teplota	-10 °C až 55 °C
Provozní vlhkost	10 - 90 % relativní vlhkosti (bez kondenzace)
Maximální délka HDMI kabelu	7 m (standardní kabel AWG26)
Maximální délka SCART kabelu	8 m (standardní kabel AWG26)
Údržba a čištění	Čistěte suchým a jemným hadříkem. Nepoužívejte kapalné nebo abrazivní prostředky.
Bezpečnost	Pouze pro vnitřní použití. Nevystavujte vodě, vlhkosti, plamenům nebo teplu. Neotvírejte.
Náhradní díly a opravitelnost	Žádné odnímatelné díly. Zařízení není opravitelné uživatelem. Používejte pouze přiložený napájecí kabel.

Často kladené otázky - VCON3461BK NEDIS

Jak zapojit převodník Nedis VCON3461BK?

Připojte HDMI kabel z vašeho zdroje (např. konzole, set-top box) na HDMI vstup převodníku. Propojte SCART výstup s televizorem pomocí SCART kabelu. Nakonec připojte USB napájecí kabel do napájecího portu převodníku a do USB portu televizoru nebo USB síťového adaptéru.

Proč po připojení není obraz?

Nejprve zkontrolujte, zda svítí kontrolka LED. Ujistěte se, že HDMI a SCART kabely jsou pevně zasunuty. Nastavte přepínač PAL/NTSC podle vašeho zdroje (vyzkoušejte obě polohy). Zkontrolujte, že váš televizor je přepnut na správný SCART vstup.

Mohu toto zařízení použít s moderní herní konzolí?

Ano, pokud má vaše konzole HDMI výstup. Maximální podporované rozlišení je 1080p při 60 snímcích za sekundu, což vyhovuje většině konzolí jako PS4, Xbox One nebo Nintendo Switch.

Přenáší převodník zvuk?

Ano, zvuk je přenášen přes SCART kabel do televizoru. Můžete také použít RCA audio výstup (Jack) pro připojení externích reproduktorů, pokud váš televizor nepřijímá zvuk přes SCART.

Jaké napájení je potřeba?

Převodník vyžaduje napájení 5 V DC, 1 A. Může být napájen přes USB port televizoru nebo počítače, nebo přes USB síťový adaptér (není součástí). Používejte pouze přiložený USB kabel.

Jak čistit zařízení?

Před čištěním zařízení odpojte. K odstranění prachu použijte suchý a jemný hadřík. Nepoužívejte kapalné, rozpouštěcí nebo abrazivní prostředky.

Co dělat, když kontrolka LED nesvítí?

Zkontrolujte, zda je USB kabel správně připojen k převodníku a k funkčnímu zdroji napájení. Zkuste jiný USB kabel nebo jiný síťový adaptér. Pokud problém přetrvává, zařízení může být vadné.

Mohu použít HDMI kabel delší než 7 metrů?

Ne, nedoporučuje se používat HDMI kabel delší než 7 metrů s tímto převodníkem, protože to může způsobit ztrátu signálu nebo rušení. Používejte kvalitní standardní kabel (AWG26) v doporučených mezích.

Je převodník kompatibilní s formátem NTSC?

Ano, díky přepínači PAL/NTSC na boku zařízení. Přepínačem zvolte mezi 50 Hz (PAL) a 60 Hz (NTSC) podle vašeho video zdroje.

Má toto zařízení záruku?

Záruka závisí na prodejci. Obecně mají produkty Nedis zákonnou záruku 2 roky. Uschovejte doklad o koupi. Jakákoli úprava nebo nesprávné použití ruší záruku.

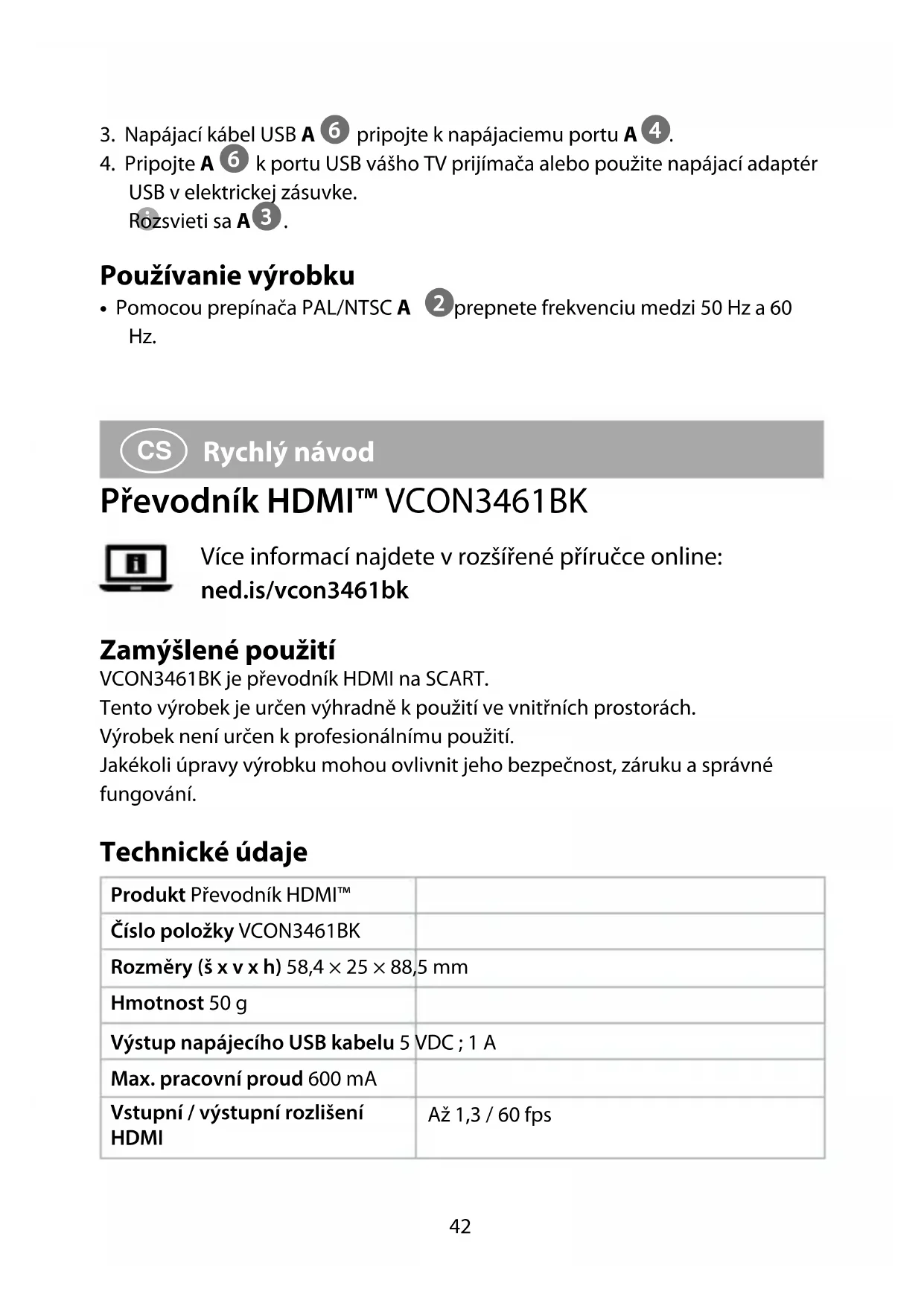

NÁVOD K OBSLUZE VCON3461BK NEDIS

Convertisseur HDMI™ VCON3461BK

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vcon3461bk

Utilisation prévue

Le VCON3461BK est un convertisseur HDMI vers péritel.

Le produit est prévu pour un usage interieur uniquement.

Le produit n'est pas destiné à un usage professionnel.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Specifications

Produit Convertisseur HDMI™
Article numéro VCON3461BK
Dimensions (I x h x p) 58,4 x 25 x 88,5 mm
Poids 50 g
Sortie pour cable d'alimentation USB	5 VDC; 1 A
Courant de fonctionnement maxi	600 mA
Résolution d'entrée / sortie HDMI	Jusqu'à 1,3 / 60 ips
Prise en charge du format de couleur vidéo HDMI	24 bits / couleur intense 30 bits / 36 bits
Bande passante HDMI max. 300 MHz
Débit en bauds HDMI max. 10,2 Go/s
Signal TMDS d'entrée / sortie 0,5	~ 1,5 V p-p (TTL)
Signal DDC d'entrée / sortie 5 V p-p (TTL)
Sortie analogique RCA (1 kHz à 0 dB)	1 V RMS
Rapport signal/bruit à dB (CC1R / ARM)	≥ 90 dB
Distorsion ≤ 0,1 %
Réponse en fréquence 20 Hz ~ 2000 Hz
Longueur maximale du cable d'entrée HDMI	Câble standard HDMI AWG26 ≤ 7 m
Longueur maximale du cable de sortie Péritel	Câble standard Péritel AWG26 ≤ 8 m
Température fonctionnement -10 °C – 55 °C
Température de stockage -20 °C – 60 °C
Humidité en fonctionnement 10 - 90 % HR (sans condensation)
Humidité de stockage 5 - 95 % HR (sans condensation)

Pièces principales (image A)

1 Entrée HDMI
2 Commutateur PAL/NTSC
3 Voyant LED d'alimentation

4 Port d'alimentation
5 Sortie péritel
6 Cable d'alimentation USB

Consignes de sécurité

AERISSEMENT

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conserve l'emballage et leprésent document pour référence ultérieure.
  Utilisez le produit uniquement comme précrit dans le present manuel.
• Ne pas installer ou utiliser un apparéil endommagé.
• N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleur.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Placez le produit sur une surface stable et plane.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.

• Ne débranchez pas le produit en tirant sur le cable. Saisissez toujours la fiche et tirez.

• Manipuez le produit uniquement avec des mains sèches. La manipulation avec des mains mouillées peut provoquer un choc électrique.

• Débranchez le produit si vous ne prévoyez pas d'utiliser le produit pendant une période prolongée.
• Utilisez uniquement le cable d'alimentation fourni.

Installer le produit

1. Branchez un cable HDMI (non inclus) de votre apparéil source sur A 1.
2. Branchez un cable péritel (non inclus) de A 5 sur votre écran.
3. Branchez le cable d'alimentation USB A 6 dans le port d'alimentation A 4.
4. Insérez A 6 dans le port USB de votre téléviseur ou avec un adaptateur secteur USB dans une prise de courant.

A3 s'allume.

Utiliser le produit

Utilisez le commutateur PAL / NTSC A 50 Hz et 60 Hz.

2 pour commuter la fréquence entre

NL Snelstartgids

HDMI™-omvormer VCON3461BK
