ACON2506BK - Digitální audio převodník NEDIS - Bezplatný návod k obsluze

Typ produktu	Digitální audio převodník
Značka	Nedis
Model	ACON2506BK
Napájení	5,0 VDC; 0,6 A přes přiložený USB kabel
Konverze	Toslink na RCA (stereo)
Podporované audio formáty	DTS, DTS5.1, Dolby Digital, Dolby Digital 5.1, PCM, AAC, MPEG-2
Podporované vzorkovací frekvence	44,1 kHz / 48 kHz / 96 kHz, 24 bitů
Vstup	Toslink (zásuvka)
Výstup	RCA (zásuvka) (2 x cinch)
LED indikátor	Modrá (svítí při zapnutí)
Vypínač	Ano, pro zapnutí/vypnutí
Určení	Převod optických digitálních audio signálů na analogové
Použití	Pouze v interiéru, neprofesionální
Bezpečnost	Přečtěte si pokyny, nevystavujte vodě, používejte pouze přiložený kabel
Čištění	Suchým měkkým hadříkem
Náhradní díly a opravitelnost	Žádné odnímatelné díly, opravu provádí kvalifikovaný technik
Obecné informace	Návod k dispozici online: ned.is/acon2506bk

Často kladené otázky - ACON2506BK NEDIS

Jak připojit převodník Nedis ACON2506BK?

Ujistěte se, že všechna zařízení jsou vypnutá. Zapojte Toslink kabel (není součástí) do vstupu Toslink převodníku a do vašeho zdroje zvuku. Zapojte RCA kabel (není součástí) do výstupu RCA a do vašeho výstupního zařízení. Nakonec připojte napájecí USB kabel.

Jaký typ Toslink kabelu je kompatibilní?

Jakýkoli standardní Toslink kabel s optickým konektorem je vhodný. Ujistěte se, že je v dobrém stavu, aby nedošlo ke ztrátě signálu.

LED indikátor nesvítí, co dělat?

Zkontrolujte, zda je napájecí USB kabel správně připojen k funkčnímu zdroji napájení (USB port nebo adaptér). Pokud problém přetrvává, výrobek může být vadný.

Mohu tento převodník použít s herní konzolí?

Ano, pokud má vaše konzole optický Toslink výstup. Připojte jej ke vstupu převodníku a propojte RCA výstup s vaším audio systémem.

Jaké audio formáty jsou podporovány?

Převodník podporuje DTS, Dolby Digital, PCM, AAC, MPEG-2 a jejich verze 5.1. Přijímá vzorkovací frekvence 44,1, 48 a 96 kHz při 24 bitech.

Mohu převodník napájet síťovým adaptérem?

Ano, můžete použít standardní USB síťový adaptér poskytující 5V a alespoň 0,6A. Upřednostněte použití přiloženého kabelu.

Jaká je doporučená maximální délka Toslink kabelu?

Pro optimální kvalitu nepřekračujte 10 metrů se standardním Toslink kabelem. Při delší vzdálenosti použijte opakovač.

Zvuk je přerušovaný nebo výpadky, co dělat?

Zkontrolujte optické a RCA připojení. Ujistěte se, že zdroj zvuku vysílá kompatibilní signál. Zkuste restartovat převodník a připojená zařízení.

Podporuje tento převodník prostorový zvuk 5.1?

Ano, podporuje DTS 5.1 a Dolby Digital 5.1. Upozorňujeme, že RCA výstup je stereo, takže prostorový zvuk bude smísen do stereo, pokud vaše výstupní zařízení nedekóduje vícekanálový zvuk.

Kde najdu úplný návod?

Úplný návod je k dispozici online na adrese ned.is/acon2506bk. Můžete si ho také prohlédnout na našem webu notice-facile.com.

NÁVOD K OBSLUZE ACON2506BK NEDIS

Digitálny menič zvukového signálu

Tento výrobok je určený na prevod optického signálu Toslink na signál RCA.

Produkt Digitálny menič zvukového signálu
Číslo výrobku ACON2506BK
Vstup napájania 5,0 VDC ; 0,6 A
Prevod Toslink na RCA
Podporované formáty DTS, DTS5.1, Dolby Digital, Dolby Digital 5.1, PMC, AAC, MPEG-2
Podporované prenosové rýchlosti	44,1 kHz 24-bitová48 kHz 24-bitová96 kHz 24-bitová

1 Samičí vstup Toslink
2 Samičí výstup RCA
3 LED indikátor napájania

Napájací kábel s jednosmerným konektorom na

jednom konci a konektorom

USB na druhom konci

Bezpečnostné pokyny

VAROVANIE

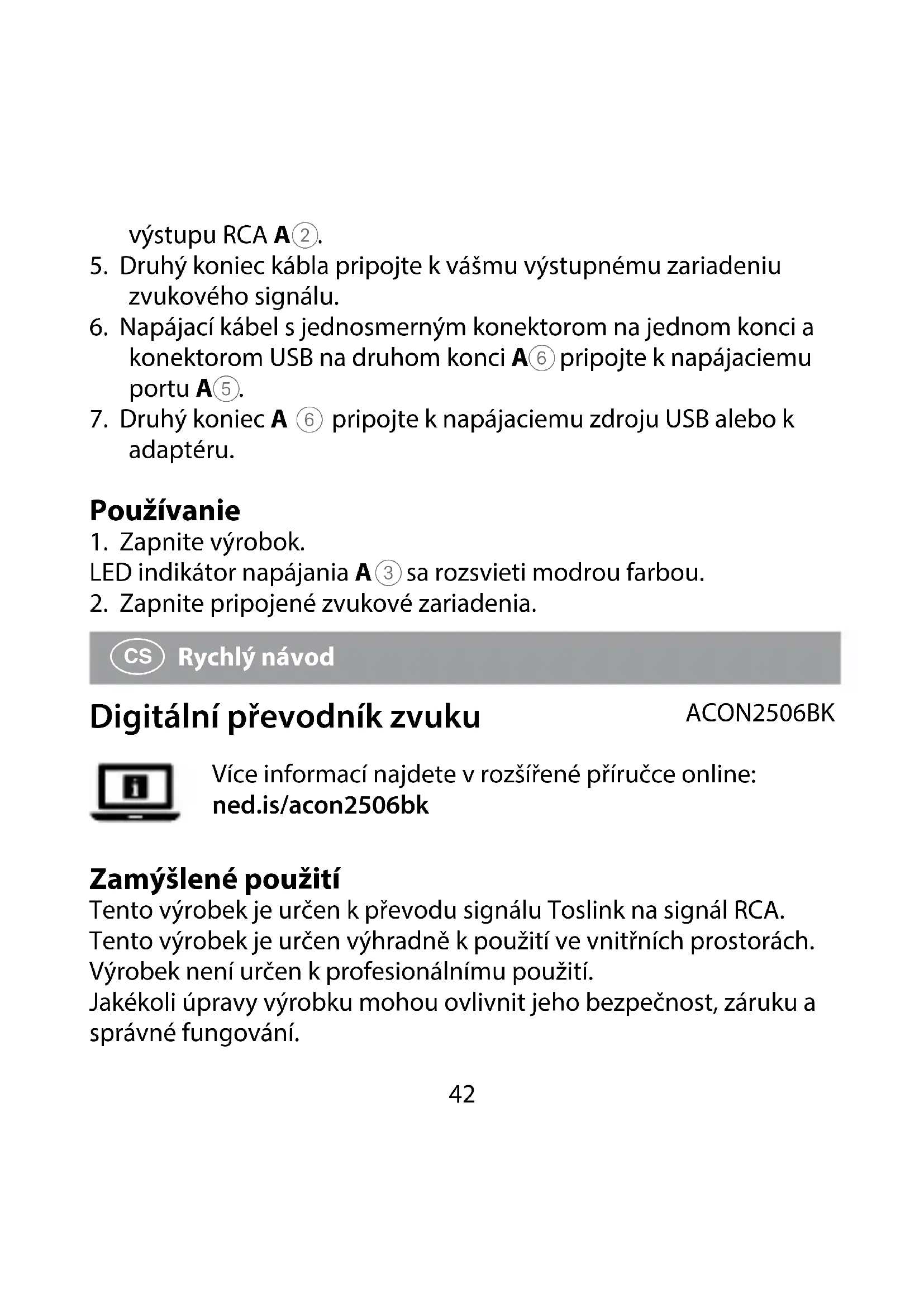

Digitální převodník zvuku

ACON2506BK

Více informací najdete v rozšířené příručce online: ned.is/acon2506bk

Zamýšlené použití

Tento výrobek je určen k převodu signálu Toslink na signál RCA. Tento výrobek je určen výhradně k použití ve vnitřních prostorách. Výrobek není určen k profesionálnímu použití. Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné fungování.

Technické údaje

Produkt Digitální převodník zvuku
Číslo položky ACON2506BK
Napájecí vstup 5,0 VDC ; 0,6 A
Převod Toslink na RCA
Podporované formáty DTS, DTS5.1, Dolby Digital, Dolby Digital 5.1, PMC, AAC, MPEG-2
Podporované prěnosové rychlosti	44,1 kHz 24-bit48 kHz 24-bit96 kHz 24-bit

Hlavní části (obrázek A)

1 Vstupní zásuvka Toslink
2 Výstupní zásuvka RCA
3 LED ukazatel napájení

4 Hlavní spínač
5 Napájecí konektor
6 Napájecí kabel DC na USB

Bezpečnostní pokyny

VAROVÁNÍ

• Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny obsažené v tomto dokumentu a ujistěte se, že jim rozumíte. Dokument uschovejte pro případné budoucí použití.
• Výrobek používejte pouze tak, jak je popsáno v tomto dokumentu.
• Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo

vadná. Poškozený nebo vadný výrobek okamžitě vyměňte.

• Zabraňte pádu výrobku a chraňte jej před nárazy.
• Servisní zásahy na tomto výrobku smí provádět pouze kvalifikovaný technik údržby, sníží se tak riziko úrazu elektrickým proudem.
• Nevystavujte výrobek působení vody ani vlhkosti.
• Používejte vždy pouze přiložený napájecí kabel.

Instalace

1. Ujistěte se, že jsou všechna zařízení, která chcete připojit, vypnutá.
2. Zapojte kabel Toslink (není součástí) do vstupní zásuvky Toslink A①.
3. Druhý konec kabelu zapojte do zvukového zdroje.
4. Zapojte kabel RCA (není součástí) do výstupní zásuvky RCA A ②.
5. Druhý konec kabelu zapojte do zvukového výstupního zařízení.
6. Napájecí kabel DC na USB A ⑥ zapojte do napájecího portu A⑤.
7. Druhý konec A ⑥ zapojte do napájecího zdroje/adaptéru USB.

Použití

1. Zapněte výrobek.

LED ukazatel napájení A③ svítí modře.

1. Zapněte připojený zvukový zdroj.
