ACON2506BK - Conversor de áudio digital NEDIS - Manual de utilização gratuito

Tipo de produto	Conversor de áudio digital
Marca	Nedis
Modelo	ACON2506BK
Alimentação elétrica	5,0 VCC; 0,6 A via cabo USB fornecido
Conversão	Toslink para RCA (estéreo)
Formatos de áudio suportados	DTS, DTS5.1, Dolby Digital, Dolby Digital 5.1, PCM, AAC, MPEG-2
Taxas de amostragem suportadas	44,1 kHz / 48 kHz / 96 kHz, 24 bits
Entrada	Toslink fêmea
Saída	RCA fêmea (2 x conector RCA)
Indicador LED	Azul (aceso quando ligado)
Interruptor	Sim, para ligar/desligar
Uso previsto	Conversão de sinais de áudio digitais ópticos em analógicos
Utilização	Apenas para interior, não profissional
Segurança	Leia as instruções, não exponha à água, use apenas o cabo fornecido
Limpeza	Com um pano seco e macio
Peças de reposição e reparabilidade	Nenhuma peça removível, reparo por técnico qualificado
Informações gerais	Manual disponível online: ned.is/acon2506bk

Perguntas frequentes - ACON2506BK NEDIS

Como conectar o conversor Nedis ACON2506BK?

Certifique-se de que todos os dispositivos estão desligados. Conecte um cabo Toslink (não incluído) na entrada Toslink do conversor e na sua fonte de áudio. Conecte um cabo RCA (não incluído) na saída RCA e no seu dispositivo de saída. Por fim, conecte o cabo de alimentação USB.

Que tipo de cabo Toslink é compatível?

Qualquer cabo Toslink padrão com conector óptico é adequado. Certifique-se de que ele esteja em bom estado para evitar perdas de sinal.

O LED indicador não acende, o que fazer?

Verifique se o cabo de alimentação USB está corretamente conectado a uma fonte de alimentação funcional (porta USB ou adaptador). Se o problema persistir, o produto pode estar com defeito.

Posso usar este conversor com um console de jogos?

Sim, se o seu console tiver uma saída Toslink óptica. Conecte-a à entrada do conversor e ligue a saída RCA ao seu sistema de áudio.

Quais formatos de áudio são suportados?

O conversor suporta DTS, Dolby Digital, PCM, AAC, MPEG-2 bem como suas versões 5.1. Ele aceita taxas de amostragem de 44,1, 48 e 96 kHz em 24 bits.

Posso alimentar o conversor com um adaptador de parede?

Sim, você pode usar um adaptador de parede USB padrão fornecendo 5V e pelo menos 0,6A. Use de preferência o cabo fornecido.

Qual é a distância máxima recomendada para o cabo Toslink?

Para uma qualidade ideal, não exceda 10 metros com um cabo Toslink padrão. Acima disso, use um repetidor.

O som está cortado ou intermitente, o que fazer?

Verifique as conexões ópticas e RCA. Certifique-se de que a fonte de áudio está emitindo um sinal compatível. Tente reiniciar o conversor e os dispositivos conectados.

Este conversor suporta som surround 5.1?

Sim, ele suporta DTS 5.1 e Dolby Digital 5.1. Observe que a saída RCA é estéreo, portanto o surround será mixado para estéreo se o seu dispositivo de saída não decodificar multicanais.

Onde encontrar o manual completo?

O manual completo está disponível online no endereço ned.is/acon2506bk. Você também pode consultá-lo em nosso site notice-facile.com.

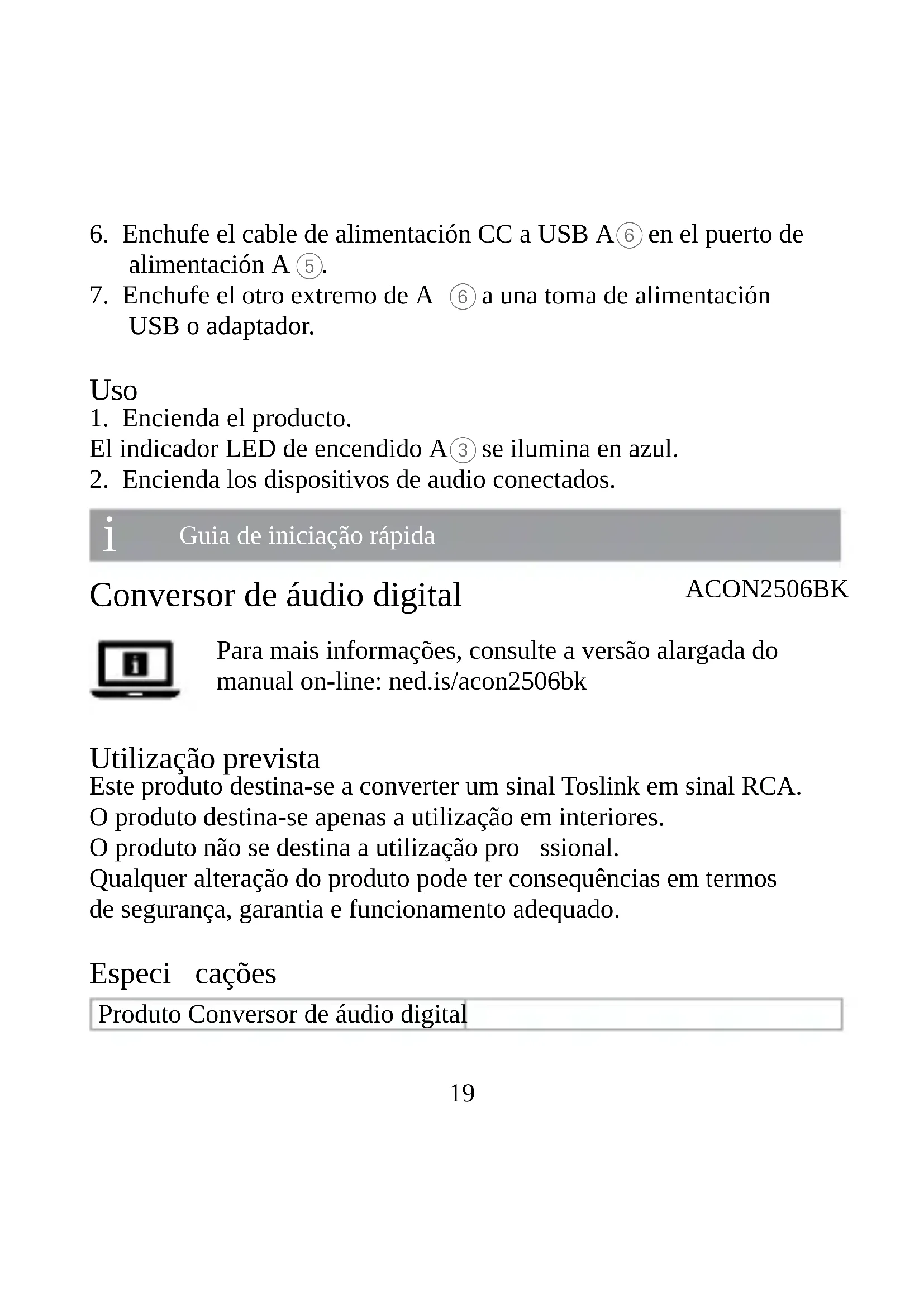

MANUAL DE UTILIZADOR ACON2506BK NEDIS

Guia de iniciação rápida

Conversor de áudio digital

ACON2506BK

Para mais informações, consulte a versão alargada do manual on-line: ned.is/acon2506bk

Utilização prevista

Este produto destina-se a converter um sinal Toslink em sinal RCA. O produto destina-se apenas a utilização em interiores. O produto não se destina a utilização pro ssional. Qualquer alteração do produto pode ter consequências em termos de segurança, garantia e funcionamento adequado.

Especi cações

Produto Conversor de áudio digital

Número de artigo ACON2506BK
Entrada de alimentação 5,0 VDC ; 0,6 A
Conversão Toslink para RCA
Formatos suportados DTS, DTS5.1, Dolby Digital, DolbyDigital 5.1, PMC, AAC, MPEG-2
Taxas de bits suportadas 44,1 kHz 24-bit48 kHz 24-bit96 kHz 24-bit

Peças principais (imagem A)

1 Entrada fêmea Toslink
2 Saída RCA feminina
3 LED indicador de corrente
4 Interruptor de alimentação

5 Porta de alimentação
6 Cabo de alimentação de CC para USB

Instruções de segurança

AISO

• Certifique-se de que leu e compreendeu as instruções deste documento na íntegra antes de instalar ou utilizar o produto. Guarde este documento para referência futura.
• Utilize o produto apenas conforme descrito neste documento.
• Não utilize o produto caso uma peça esteja danificada ou defeituosa. Substitua imediatamente um produto danificado ou defeituoso.

• Não deixe cair o produto e evite impactos.

• Este produto pode ser reparado apenas por um técnico qualificado para manutenção a fim de reduzir o risco de choque elétrico.

• Não exponha o produto à água ou humidade.
• Utilize apenas o cabo de alimentação fornecido.

Instalação

1. Certifique-se de que todos os dispositivos com os quais pretende estabelecer a ligação estão desligados.
2. Ligue um cabo Toslink (não incluído) à entrada Toslink fêmea A①.
3. Ligue a outra extremidade do cabo à sua fonte de áudio.
4. Ligue um cabo RCA (não incluído) à saída RCA fêmea A ②.
5. Ligue a outra extremidade do cabo ao dispositivo de saída de áudio.
6. Ligue o cabo de alimentação CC para USB A ⑥ na porta da fonte de alimentação A⑤.
7. Ligue a outra extremidade de A ⑥ a uma fonte de alimentação ou um adaptador USB.

Utilização

1. Ligue o produto.
   O LED indicador de potência A③ acende a azul.
2. Acenda os dispositivos de áudio ligados.
