ACON2506BK - Digitaalinen äänenmuunnin NEDIS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Digitaalinen äänimuunnin
Merkki	Nedis
Malli	ACON2506BK
Virtalähde	5,0 VDC; 0,6 A mukana toimitetun USB-kaapelin kautta
Muunnos	Toslink RCA:ksi (stereo)
Tuetut ääniformaatit	DTS, DTS5.1, Dolby Digital, Dolby Digital 5.1, PCM, AAC, MPEG-2
Tuetut näytetaajuudet	44,1 kHz / 48 kHz / 96 kHz, 24 bittiä
Tulo	Toslink (naaras)
Lähtö	RCA naaras (2 x cinch-liitintä)
LED-merkkivalo	Sininen (palanee kun virta on päällä)
Kytkin	Kyllä, virran kytkemiseen päälle/pois
Käyttötarkoitus	Optisten digitaalisten audiosignaalien muuntaminen analogisiksi
Käyttö	Vain sisätiloissa, ei ammattikäyttöön
Turvallisuus	Lue ohjeet, älä altista vedelle, käytä vain mukana toimitettua kaapelia
Puhdistus	Kuivalla ja pehmeällä liinalla
Varaosat ja korjattavuus	Ei irrotettavia osia, korjaus pätevän teknikon toimesta
Yleiset tiedot	Ohje saatavilla verkossa: ned.is/acon2506bk

Usein kysytyt kysymykset - ACON2506BK NEDIS

Miten Nedis ACON2506BK -muunnin liitetään?

Varmista, että kaikki laitteet ovat pois päältä. Kytke Toslink-kaapeli (ei sisälly) muuntimen Toslink-tuloon ja äänilähteeseesi. Kytke RCA-kaapeli (ei sisälly) RCA-lähtöön ja lähtölaitteeseesi. Kytke lopuksi USB-virtakaapeli.

Minkä tyyppinen Toslink-kaapeli on yhteensopiva?

Mikä tahansa vakio Toslink-kaapeli optisella liittimellä sopii. Varmista, että se on hyvässä kunnossa signaalihäviöiden välttämiseksi.

LED-merkkivalo ei syty, mitä tehdä?

Tarkista, että USB-virtakaapeli on kytketty oikein toimivaan virtalähteeseen (USB-portti tai sovitin). Jos ongelma jatkuu, tuote voi olla viallinen.

Voinko käyttää tätä muunninta pelikonsolin kanssa?

Kyllä, jos konsolissasi on optinen Toslink-lähtö. Kytke se muuntimen tuloon ja yhdistä RCA-lähtö äänijärjestelmääsi.

Mitä ääniformaatteja tuetaan?

Muunnin tukee DTS:ää, Dolby Digital:ia, PCM:ää, AAC:tä, MPEG-2:ta sekä niiden 5.1-versioita. Se hyväksyy 44,1, 48 ja 96 kHz:n näytetaajuudet 24 bitillä.

Voinko käyttää muuntimen virtalähteenä verkkosovitinta?

Kyllä, voit käyttää tavallista USB-verkkosovitinta, joka antaa 5V ja vähintään 0,6A. Käytä mieluiten mukana toimitettua kaapelia.

Mikä on suositeltu enimmäispituus Toslink-kaapelille?

Parhaan laadun saavuttamiseksi älä ylitä 10 metriä tavallisella Toslink-kaapelilla. Tämän jälkeen käytä toistinta.

Ääni katkeilee tai on epävakaa, mitä tehdä?

Tarkista optiset ja RCA-liitännät. Varmista, että äänilähde lähettää yhteensopivaa signaalia. Yritä käynnistää muunnin ja liitetyt laitteet uudelleen.

Tukeeko tämä muunnin 5.1-surround-ääntä?

Kyllä, se tukee DTS 5.1- ja Dolby Digital 5.1-formaatteja. Huomaa, että RCA-lähtö on stereo, joten surround alennetaan stereoksi, jos lähtölaitteesi ei dekoodaa monikanavaääntä.

Mistä löydän täydelliset ohjeet?

Täydelliset ohjeet ovat saatavilla verkossa osoitteessa ned.is/acon2506bk. Voit myös tutustua niihin sivustollamme notice-facile.com.

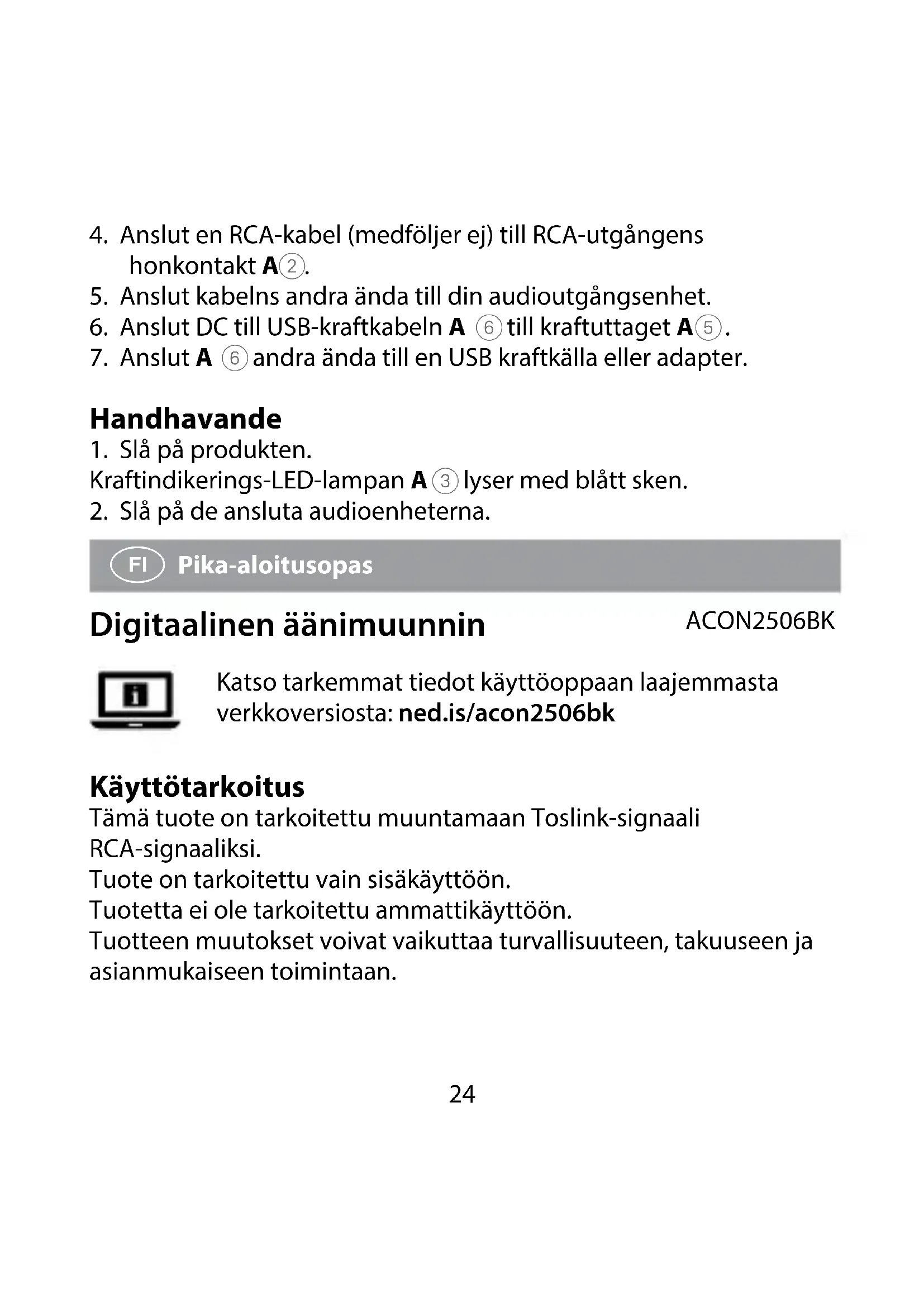

KÄYTTÖOHJE ACON2506BK NEDIS

Digitaalinen äänimuunnin

ACON2506BK

Katso tarkemmat tiedot käyttöoppaan laajemmasta verkkoversiosta: ned.is/acon2506bk

Käyttötarkoitus

Tämä tuote on tarkoitettu muuntamaan Toslink-signaali RCA-signaaliksi.

Tuote on tarkoitettu vain sisäkäyttöön.

Tuotetta ei ole tarkoitettu ammattikäyttöön.

Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan.

Tekniset tiedot

Tuote Digitaalinen äänimuunnin
Tuotenro ACON2506BK
Ottoteho 5,0 VDC ; 0,6 A
Muunto Toslink RCA:ksi
Tuetut formaatit DTS, DTS5.1, Dolby Digital, DolbyDigital 5.1, PMC, AAC, MPEG-2
Tuetut bittinopeudet 44,1 kHz 24-bittinen48 kHz 24-bittinen96 kHz 24-bittinen

Tärkeimmät osat (kuva A)

1 Toslink-naarastulo
2 RCA-naaraslähtö
3 Virran LED-merkkivalo

4 Virtakytkin
5 Virtaliitäntä
6 DC-USB-virtajohto

Turvallisuusohjeet

VAROITUS

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä tämä asiakirja tulevaa tarvetta varten.
• Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.

• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote välittömästi.

• Varo pudottamasta ja tönäisemästä tuotetta.

• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.
• Älä altista tuotetta vedelle tai kosteudelle.
• Käytä vain mukana toimitettua virtajohtoa.

Asennus

1. Varmista, että kaikki laitteet, jotka haluat yhdistää, on kytketty pois päältä.
2. Liitä Toslink-kaapeli (ei sisälly toimitukseen) Toslink-naarastuloon A①.
3. Liitä kaapelin toinen pää äänilähdelaitteeseesi.
4. Liitä RCA-kaapeli (ei sisälly toimitukseen) RCA-naaraslähtöön A②.
5. Liitä kaapelin toinen pää äänilähtölaitteeseesi.
6. Kytke DC-USB-virtajohto A ⑥ virtaporttiin A ⑤.
7. Liitä DC-USB-virtajohdon A ⑥ toinen pää USB-virtalähteeseen tai -virtasovittimeen.

Käyttö

1. Kytke tuotteen virta päälle.
   Virran LED-merkkivalo A③ palaa sinisenä.
2. Kytke yhdistetyt äänilaitteet päälle.
