ACON2508BK - Digitaalinen äänenmuunnin NEDIS - Ilmainen käyttöohje ja opas

Merkki	Nedis
Malli	ACON2508BK
Tuotetyyppi	Digitaalinen äänimuunnin
Virtalähde	5,0 VDC, 0,6 A USB-kaapelin kautta (sisältyy)
Muunnos	2x RCA stereoääni RCA:lle + Toslinkille
Tuetut ääniformaatit	PCM
Näytteenottotaajuudet	44,1 kHz / 48 kHz / 96 kHz (24 bittiä)
Äänitulo	2x RCA naaras (stereo)
Äänilähtö	1x RCA naaras, 1x Toslink naaras
LED-merkkivalo	Kyllä, sininen
Virtakytkin	Kyllä
Virtajohto sisältyy	DC-USB (tyyppi A)
Käyttötarkoitus	Vain sisätiloihin, kotikäyttöön
Ammattikäyttö	Ei
Turvallisuusohjeet	Älä altista vedelle tai kosteudelle; korjaa valtuutettu teknikko
Puhdistus	Kuiva liina, irrota virtajohto ennen puhdistusta
Korjattavuus	Vain valtuutettu teknikko saa tehdä korjauksia
Pääosat	LED-merkkivalo, RCA-tulo, virtaportti, virtakytkin, RCA-lähtö, Toslink-lähtö
Tarvittavat lisävarusteet (eivät sisälly)	Kaksois-RCA-kaapeli, yksi-RCA-kaapeli, Toslink-kaapeli
Toimitetut asiakirjat	Pikaopas (FR, NL jne.)

Usein kysytyt kysymykset - ACON2508BK NEDIS

Kuinka ACON2508BK-muunnin kytketään?

Varmista, että kaikki laitteet ovat pois päältä. Kytke kaksois-RCA-kaapeli (ei sisälly) laitteen stereotuloon ja liitä se äänilähteeseesi. Kytke RCA-kaapeli tai Toslink-kaapeli (ei sisälly) vastaavaan lähtöön ja liitä se äänilähtölaitteeseesi. Kytke lopuksi mukana tullut USB-virtajohto virtaporttiin ja USB-lähteeseen.

Mitä kaapeleita tarvitaan tämän muuntimen käyttöön?

Muuntimen mukana tulee USB-virtajohto. Sinun on hankittava kaksois-RCA-kaapeli (uros-uros) tuloa varten sekä joko yksi-RCA-kaapeli tai Toslink-kaapeli lähtöä varten kohdelaitteesta riippuen.

Tukeeko muunnin Dolby- tai DTS-ääniformaatteja?

Ei, tämä muunnin tukee vain PCM-muotoa (Pulse Code Modulation). Se ei muunna Dolby Digital- tai DTS-signaaleja. Varmista, että äänilähteesi on asetettu PCM-lähtöön.

Mitkä näytteenottotaajuudet ovat tuettuja?

Muunnin tukee seuraavia näytteenottotaajuuksia: 44,1 kHz, 48 kHz ja 96 kHz, kaikki 24 bittiä. Se ei tue korkeampia taajuuksia, kuten 192 kHz.

LED-merkkivalo ei syty, mitä tehdä?

Tarkista, että USB-virtajohto on kytketty oikein muuntimen virtaporttiin ja toimivaan USB-virtalähteeseen (pistorasiaan, tietokoneeseen jne.). Varmista, että virtakytkin on päällä-asennossa. Jos merkkivalo ei syty, kokeile toista USB-kaapelia tai virtalähdettä.

Voinko käyttää tätä muunninta television kanssa?

Kyllä, jos televisiossasi on RCA-stereoäänilähtö (punainen ja valkoinen liitin). Kytke kaksois-RCA-kaapeli televisiosta muuntimen tuloon ja liitä muuntimen lähtö (RCA tai Toslink) soundbariisi tai vahvistimeesi.

Onko muunnin yhteensopiva verkkovirtalähteen kanssa USB-sovittimen kautta?

Kyllä, käytä tavallista USB-verkkovirtasovitinta (5 V, 0,6 A vähintään). Muunnin voidaan myös syöttää tietokoneen USB-portista tai seinä-USB-pistorasiasta. Mukana toimitettu virtajohto on DC-USB-tyyppiä.

Mitä tehdä, jos ääni puuttuu tai on säröytynyt?

Tarkista, että kaikki kaapelit on kytketty oikein ja että lähde- ja lähtölaitteet ovat päällä. Varmista, että äänilähde on asetettu PCM-lähtöön eikä pakattuun muotoon (Dolby, DTS). Tarkista myös lähteen ja lähtölaitteen äänenvoimakkuus. Jos ongelma jatkuu, kokeile muita kaapeleita.

Voiko muunninta käyttää ulkona?

Ei, tämä tuote on suunniteltu vain sisäkäyttöön. Älä altista sitä vedelle, kosteudelle tai äärimmäisille lämpötiloille.

Kuinka muunnin puhdistetaan?

Irrota ensin virtajohto. Puhdista laite pehmeällä ja kuivalla liinalla. Älä käytä kemikaaleja, alkoholia tai hankaavia puhdistusaineita. Vältä kosteuden pääsyä liittimiin.

KÄYTTÖOHJE ACON2508BK NEDIS

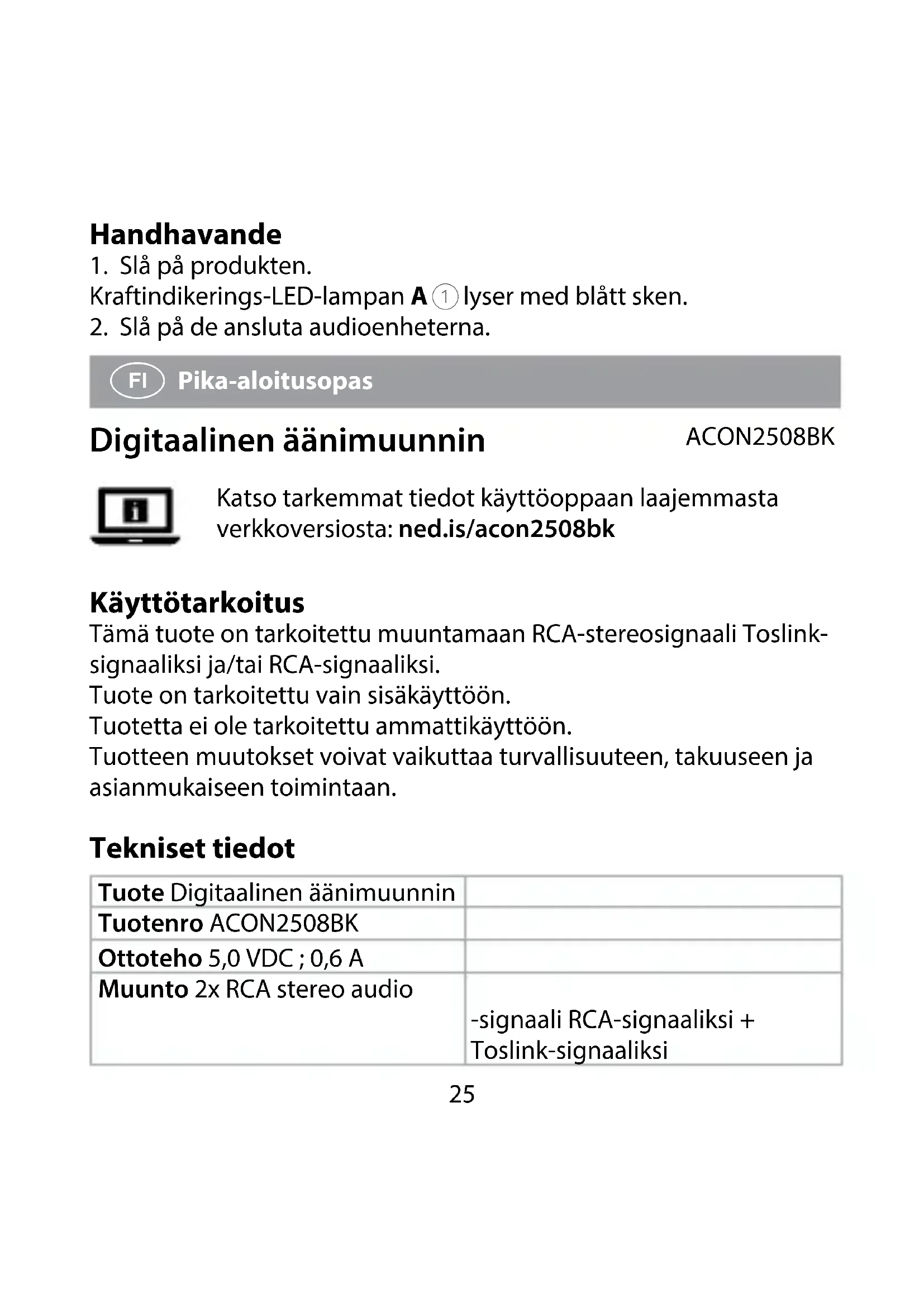

FI Pika-aloitusopas 25

NO Hurtigguide 28

Digitaalinen äänimuunnin

ACON2508BK

Katso tarkemmat tiedot käyttöoppaan laajemmasta verkkoversiosta: ned.is/acon2508bk

Käyttötarkoitus

Tämä tuote on tarkoitettu muuntamaan RCA-stereosignaali Toslink-signaaliksi ja/tai RCA-signaaliksi.

Tuote on tarkoitettu vain sisäkäyttöön.

Tuotetta ei ole tarkoitettu ammattikäyttöön.

Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan.

Tekniset tiedot

Tuote Digitaalinen äänimuunnin
Tuotenro ACON2508BK
Ottoteho 5,0 VDC ; 0,6 A
Muunto 2x RCA stereo audio	-signaali RCA-signaaliksi + Toslink-signaaliksi
Tuetut formaatit PCM
Tuetut bittinopeudet 44,1 kHz 24-bittinen	48 kHz 24-bittinen
	96 kHz 24-bittinen

Tärkeimmät osat (kuva A)

1 Virran LED-merkkivalo
2 Stereo RCA -naarastulo
3 Virtaliitäntä
4 Virtakytkin

5 RCA-naaraslähtö
6 Toslink-naaraslähtö
7 DC-USB-virtajohto

Turvallisuusohjeet

VAROITUS

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä tämä asiakirja tulevaa tarvetta varten.
• Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.
• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote välittömästi.
• Varo pudottamasta ja tönäisemästä tuotetta.
• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.
• Älä altista tuotetta vedelle tai kosteudelle.
• Käytä vain mukana toimitettua virtajohtoa.

Asennus

1. Varmista, että kaikki laitteet, jotka haluat yhdistää, on kytketty pois päältä.
2. Liitä RCA-kaksoiskaapeli (ei sisälly toimitukseen) stereo RCA -naarastuloon A②.
3. Liitä kaapelin toinen pää äänilähdelaitteeseesi.
4. Liitä RCA-kaapeli (ei sisälly toimitukseen) RCA-naaraslähtöön A⑤ tai liitä Toslink-kaapeli (ei sisälly toimitukseen) Toslink-naaraslähtöön A⑥.
5. Liitä kaapelin toinen pää äänilähtölaitteeseesi.
6. Kytke DC-USB-virtajohto A ⑦ virtaporttiin A ③.
7. Liitä DC-USB-virtajohdon A ⑦ toinen pää USB-virtalähteeseen tai -virtasovittimeen.

Käyttö

1. Kytke tuotteen virta päälle.
   Virran LED-merkkivalo A ① palaa sinisenä.
2. Kytke yhdistetyt äänilaitteet päälle.
