ACON2508BK - Digitální audio převodník NEDIS - Bezplatný návod k obsluze

Značka	Nedis
Model	ACON2508BK
Typ produktu	Digitální audio převodník
Napájení	5,0 VDC, 0,6 A přes USB kabel (součástí balení)
Převod	2x RCA stereo audio na RCA + Toslink
Podporované audio formáty	PCM
Vzorkovací frekvence	44,1 kHz / 48 kHz / 96 kHz (24 bitů)
Audio vstup	2x RCA zásuvka (stereo)
Audio výstup	1x RCA zásuvka, 1x Toslink zásuvka
LED indikátor napájení	Ano, modrý
Vypínač zapnutí/vypnutí	Ano
Napájecí kabel v balení	DC na USB (typ A)
Určené použití	Pouze do interiéru, domácí použití
Profesionální použití	Ne
Bezpečnostní pokyny	Nevystavujte vodě nebo vlhkosti; opravy provádějte kvalifikovaným technikem
Čištění	Suchý hadřík, před čištěním odpojte
Opravitelnost	Opravy pouze kvalifikovaným technikem
Hlavní součásti	LED indikátor, RCA vstup, napájecí port, vypínač, RCA výstup, Toslink výstup
Požadované příslušenství (není součástí)	Dvojitý RCA kabel, jednoduchý RCA kabel, Toslink kabel
Dodané dokumenty	Rychlý průvodce (FR, NL, atd.)

Často kladené otázky - ACON2508BK NEDIS

Jak připojit převodník ACON2508BK?

Ujistěte se, že všechna zařízení jsou vypnutá. Připojte dvojitý RCA kabel (není součástí) ke stereo vstupu zařízení a poté ke zdroji zvuku. Připojte RCA kabel nebo Toslink kabel (není součástí) k odpovídajícímu výstupu a poté k výstupnímu zvukovému zařízení. Nakonec připojte přiložený napájecí USB kabel k napájecímu portu a k USB zdroji.

Jaké kabely jsou potřebné k použití tohoto převodníku?

Převodník je dodáván s napájecím USB kabelem. Musíte dodat dvojitý RCA kabel (samec-samec) pro vstup a buď jednoduchý RCA kabel nebo Toslink kabel pro výstup, podle cílového zařízení.

Podporuje převodník audio formáty Dolby nebo DTS?

Ne, tento převodník podporuje pouze formát PCM (Pulse Code Modulation). Nepřevádí signály Dolby Digital nebo DTS. Ujistěte se, že je váš zdroj zvuku nastaven na PCM výstup.

Jaké vzorkovací frekvence jsou podporovány?

Převodník podporuje následující vzorkovací frekvence: 44,1 kHz, 48 kHz a 96 kHz, vše ve 24 bitech. Nepodporuje vyšší frekvence jako 192 kHz.

LED indikátor se nerozsvítí, co dělat?

Zkontrolujte, zda je napájecí USB kabel správně zapojen do napájecího portu převodníku a do funkčního USB zdroje (síťový adaptér, počítač atd.). Ujistěte se, že vypínač je v poloze zapnuto. Pokud indikátor stále nesvítí, zkuste jiný USB kabel nebo jiný zdroj napájení.

Mohu použít tento převodník s televizí?

Ano, pokud má váš televizor stereo RCA audio výstup (červené a bílé konektory). Připojte dvojitý RCA kabel z TV do vstupu převodníku, poté připojte výstup převodníku (RCA nebo Toslink) k vaší soundbaru nebo zesilovači.

Je převodník kompatibilní se síťovým napájením přes USB adaptér?

Ano, použijte standardní USB síťový adaptér (5 V, 0,6 A minimálně). Převodník může být také napájen z USB portu počítače nebo nástěnné USB zásuvky. Dodávaný napájecí kabel je typu DC na USB.

Co dělat, když zvuk chybí nebo je zkreslený?

Zkontrolujte, zda jsou všechny kabely správně zapojeny a zdrojová i výstupní zařízení jsou zapnutá. Ujistěte se, že zdroj zvuku je nastaven na PCM výstup a ne na komprimovaný formát (Dolby, DTS). Zkontrolujte také hlasitost zdroje a výstupního zařízení. Pokud problém přetrvává, vyzkoušejte jiné kabely.

Lze převodník používat venku?

Ne, tento produkt je určen pouze pro použití v interiéru. Nevystavujte jej vodě, vlhkosti nebo extrémním teplotám.

Jak čistit převodník?

Nejprve odpojte napájecí kabel. Čistěte zařízení měkkým suchým hadříkem. Nepoužívejte chemické prostředky, alkohol nebo abrazivní čističe. Zabraňte vniknutí vlhkosti do konektorů.

NÁVOD K OBSLUZE ACON2508BK NEDIS

Digitálny menič zvukového signálu

ACON2508BK

Tento výrobok je určený na prevod stereofónneho signálu RCA na optický signál Toslink a/alebo signál RCA.

Produkt Digitálny menič zvukového signálu
Číslo výrobku ACON2508BK
Vstup napájania 5,0 VDC ; 0,6 A
Prevod 2x stereofónny zvukový signál RCA na RCA + Toslink
Podporované formáty PCM
Podporované prenosové rýchlosti	44,1 kHz 24-bitová48 kHz 24-bitová96 kHz 24-bitová

1 LED indikátor napájania
2 Stereofónny samičí vstup RCA
3 Napájací port
4 Vypínač
5 Samičí výstup RCA

6 Samičí výstup Toslink
7 Napájací kábel s jednos- merným konektorom na
jednom konci a konektorom USB na druhom konci

Bezpečnostné pokyny

VAROVANIE

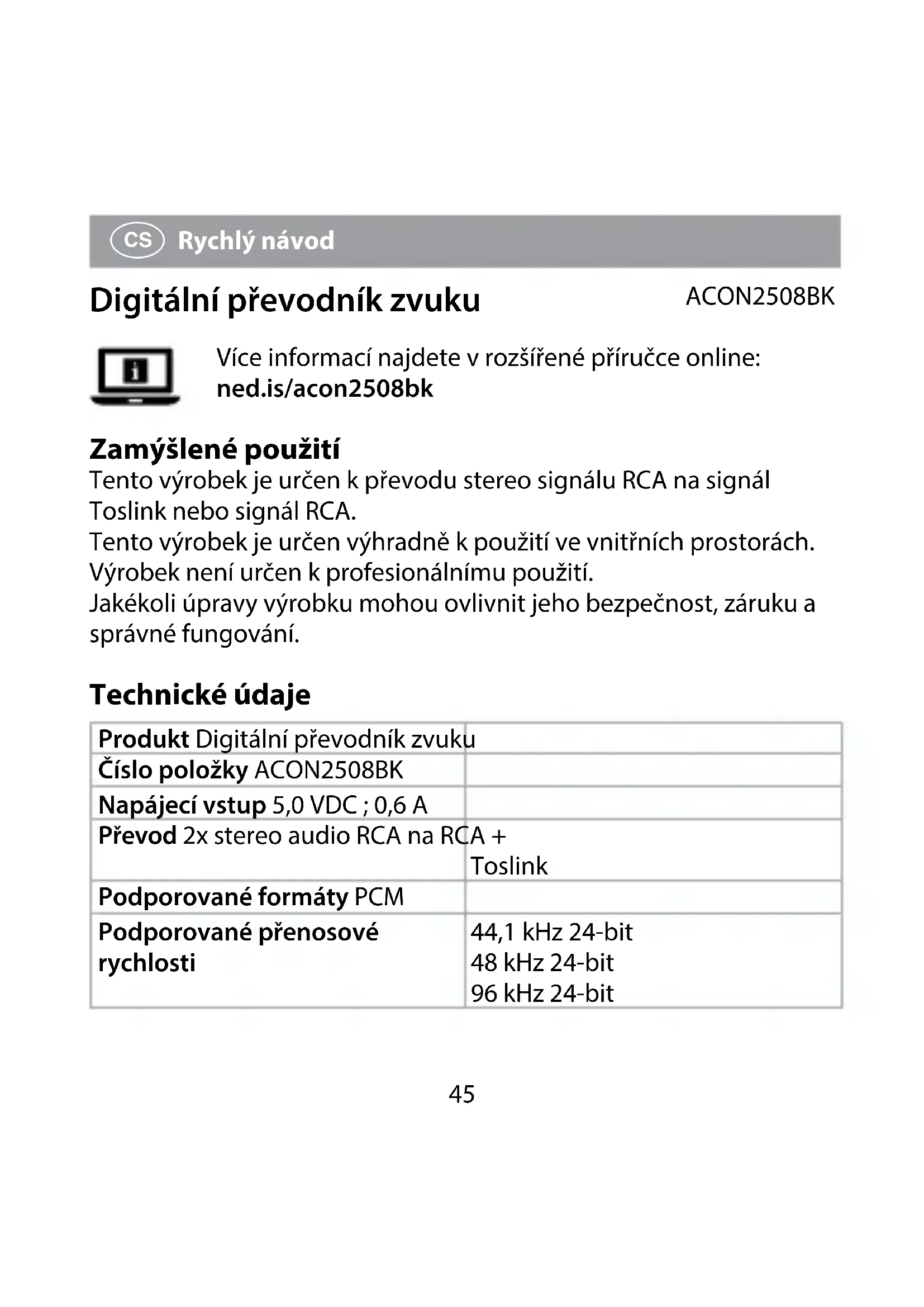

Digitální převodník zvuku

ACON2508BK

Více informací najdete v rozšířené příručce online: ned.is/acon2508bk

Zamýšlené použití

Tento výrobek je určen k převodu stereo signálu RCA na signál Toslink nebo signál RCA.

Tento výrobek je určen výhradně k použití ve vnitřních prostorách. Výrobek není určen k profesionálnímu použití.

Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné fungování.

Technické údaje

Produkt Digitální převodník zvuku
Číslo položky ACON2508BK
Napájecí vstup 5,0 VDC ; 0,6 A
Převod 2x stereo audio RCA na RCA + Toslink
Podporované formáty PCM
Podporované přenosové rychlosti	44,1 kHz 24-bit48 kHz 24-bit96 kHz 24-bit

Hlavní části (obrázek A)

1 LED ukazatel napájení
2 Vstupní zásuvka stereo RCA
3 Napájecí konektor
4 Hlavní spínač

5 Výstupní zásuvka RCA

6 Výstupní zásuvka Toslink

7 Napájecí kabel DC na USB

Bezpečnostní pokyny VAROVÁNÍ

• Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny obsažené v tomto dokumentu a ujistěte se, že jim rozumíte. Dokument uschovejte pro případné budoucí použití.
• Výrobek používejte pouze tak, jak je popsáno v tomto dokumentu.
• Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo vadná. Poškozený nebo vadný výrobek okamžitě vyměňte.
• Zabraňte pádu výrobku a chraňte jej před nárazy.
• Servisní zásahy na tomto výrobku smí provádět pouze kvalifikovaný technik údržby, sníží se tak riziko úrazu elektrickým proudem.
• Nevystavujte výrobek působení vody ani vlhkosti.
• Používejte vždy pouze přiložený napájecí kabel.

Instalace

1. Ujistěte se, že jsou všechna zařízení, která chcete připojit, vypnutá.
2. Zapojte dvojitý kabel RCA (není součástí) do vstupní zásuvky stereo RCA A②.
3. Druhý konec kabelu zapojte do zvukového zdroje.
4. Zapojte kabel RCA (není součástí) do výstupní zásuvky RCA A ⑤ nebo zapojte kabel Toslink (není součástí) do výstupní zásuvky Toslink A⑥.
5. Druhý konec kabelu zapojte do zvukového výstupního zařízení.
6. Napájecí kabel DC na USB A ⑦ zapojte do napájecího portu A③.
7. Druhý konec A ⑦ zapojte do napájecího zdroje/adaptéru USB.

Použití

1. Zapněte výrobek.

LED ukazatel napájení A① svítí modře.

1. Zapněte připojený zvukový zdroj.

Convertizor audio digital

ACON2508BK
