NÁVOD K OBSLUZE VCON3459AT NEDIS
- Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.
- Používajte len dodaný napájací kábel.
- Výrobok udržujte mimo dosahu detí.41 Pripojenie výrobku

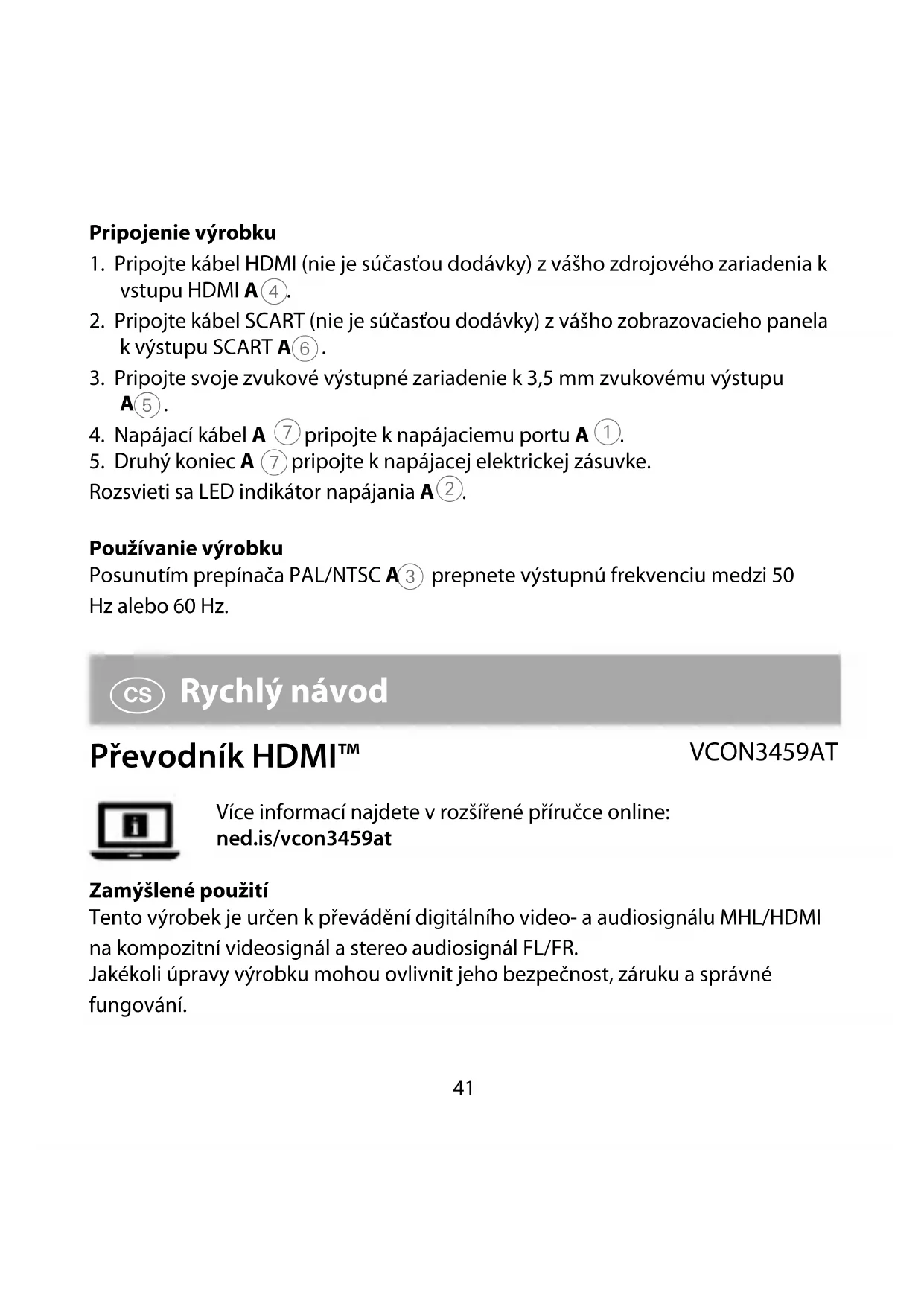

3. Pripojte svoje zvukové výstupné zariadenie k 3,5 mm zvukovému výstupu
Používanie výrobku Posunutím prepínača PAL/NTSC A

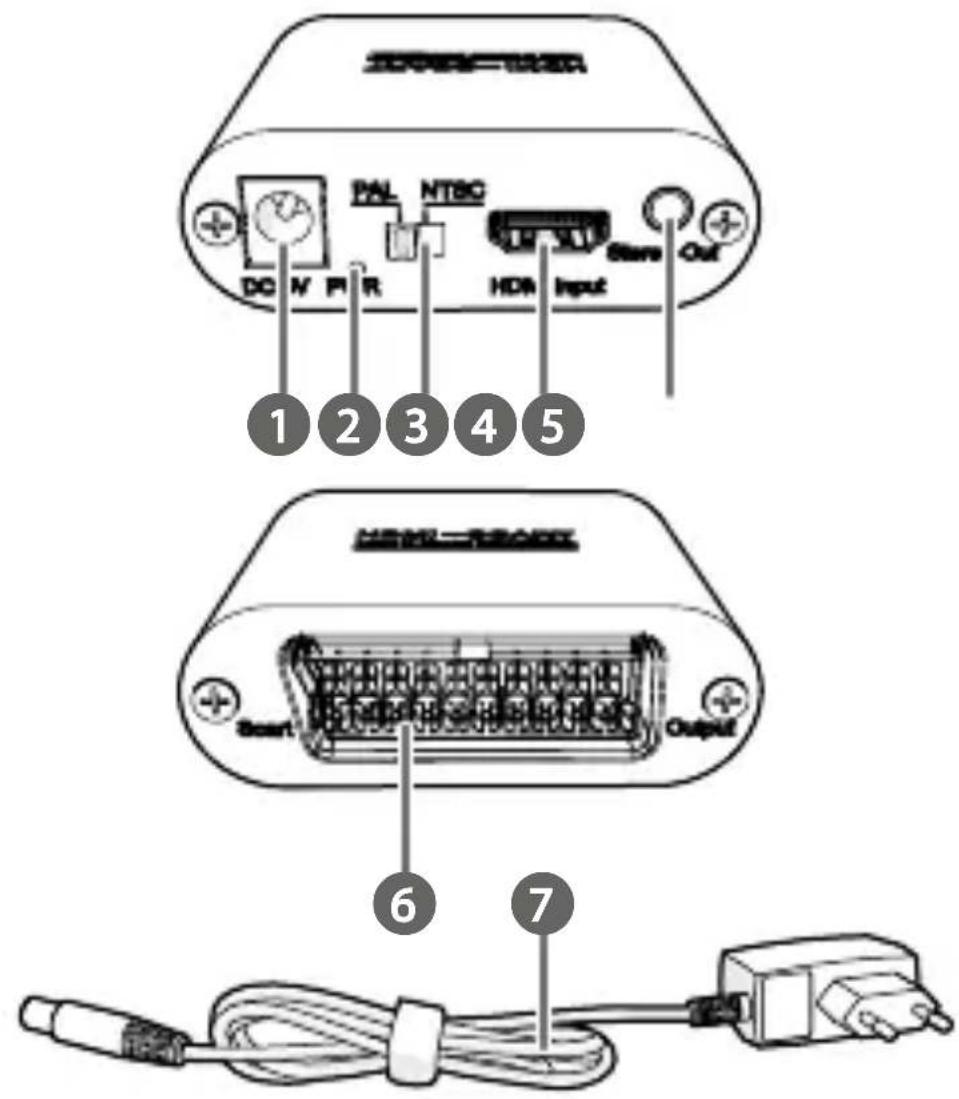

Rychlý návod Převodník HDMI™ VCON3459AT Více informací najdete v rozšířené příručce online: ned.is/vcon3459at Zamýšlené použití Tento výrobek je určen kpřevádění digitálního video- aaudiosignálu MHL/HDMI na kompozitní videosignál astereo audiosignál FL/FR. Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné fungování.42 Technické údaje Produkt Převodník HDMI™ Číslo položky VCON3459AT Rozměry (D × Š × V) 73 × 61 × 25mm Hmotnost 90 g Vstup HDMI 640 × 480 při 60Hz 800 x 600 při 60Hz 1024 x 768 při 60Hz 1280 × 720 při 60Hz 1280 x 1024 při 60Hz 1360 x 768 při 60Hz 1600 x 1200 při 60Hz 1920×1080 při 60Hz 480i při 60Hz 480p při 60Hz 576i při 60Hz 576p při 60Hz 720p při 60Hz 1080i při 60Hz 1080p při 60Hz 4K při 30Hz Výstup SCART PAL / NTSC 480i / 576i při 50 / 60Hz Příkon 5 VDC ; 1 A Hlavní části (obrázek A) 1 Konektor napájecího zdroje 2 LED ukazatel napájení 3 Přepínač PAL / NTSC 4 Vstup HDMI 5 3,5mm audiovýstup 6 Výstup SCART 7 Napájecí kabel Bezpečnostní pokyny
- Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny obsažené v tomto dokumentu a ujistěte se, že jim rozumíte. Tento dokument a balení uschovejte pro případné budoucí použití.43
- Výrobek používejte pouze tak, jak je popsáno v tomto dokumentu.
- Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo vadná. Poškozený nebo vadný výrobek okamžitě vyměňte.
- Zabraňte pádu výrobku a chraňte jej před nárazy.
- Nevystavujte výrobek působení vody ani vlhkosti.
- Servisní zásahy na tomto výrobku smí provádět pouze kvalikovaný technik údržby, sníží se tak riziko úrazu elektrickým proudem.
- Umístěte výrobek na stabilní a rovný povrch.
- Nesnažte se výrobek otevřít.
- Používejte vždy pouze přiložený napájecí kabel.
- Výrobek udržujte mimo dosah dětí. Připojení výrobku
1. Zapojte kabel HDMI (není součástí) ze zdrojového zařízení do vstupu HDMI
2. Zapojte kabel SCART (není součástí) ze svého displeje do výstupu SCART A
3. Zapojte své výstupní zvukové zařízení do 3,5mm zvukového výstupu A
zapojte do napájecího konektoru A
zapojte do zásuvky. Rozsvítí se LED ukazatele napájení A
Použití výrobku Přepínačem PAL/NTSC A
přepínáte výstupní frekvenci mezi 50Hz a60Hz.44
