ACON2505BK - Digitální audio převodník NEDIS - Bezplatný návod k obsluze

Typ produktu	Digitální audio převodník
Značka	Nedis
Model	ACON2505BK
Napájení	5,0 VDC, 0,6 A
Typ převodu	RCA (vstup) na Toslink (výstup)
Podporované audio formáty	DTS, DTS 5.1, Dolby Digital, Dolby Digital 5.1, PCM, AAC, MPEG-2
Vzorkovací frekvence	44,1 kHz / 48 kHz / 96 kHz (24 bitů)
Audio vstup	1 x RCA samice
Audio výstup	1 x Toslink samice
LED indikátor napájení	Modrá
Vypínač zapnuto/vypnuto	Ano
Dodávaný napájecí kabel	DC na USB
Určené použití	Pouze do interiéru, neprofesionální
Barva	Černá
Bezpečnost	Nevystavujte vodě ani vlhkosti; opravy pouze kvalifikovaným technikem
Údržba a čištění	Čistěte suchým, jemným hadříkem
Náhradní díly a opravitelnost	Žádné díly vyměnitelné uživatelem; kontaktujte kvalifikovaného technika

Často kladené otázky - ACON2505BK NEDIS

Jak připojit převodník ACON2505BK ?

Ujistěte se, že všechna zařízení jsou vypnutá. Zapojte RCA kabel (není součástí) do RCA samice na převodníku a druhý konec do zdroje zvuku. Zapojte Toslink kabel (není součástí) do Toslink samice a do vašeho výstupního zařízení. Nakonec zapojte napájecí kabel DC na USB do napájecího portu a do USB zdroje.

Jaké audio formáty podporuje Nedis ACON2505BK ?

Převodník podporuje formáty DTS, DTS 5.1, Dolby Digital, Dolby Digital 5.1, PCM, AAC a MPEG-2.

Jaké vzorkovací frekvence jsou akceptovány?

Podporované vzorkovací frekvence jsou 44,1 kHz, 48 kHz a 96 kHz s rozlišením 24 bitů.

Mohu použít ACON2505BK s Bluetooth reproduktorem?

Ne, tento převodník je určen k převodu analogového RCA signálu na digitální Toslink. Nemá Bluetooth výstup.

Potřebuje převodník externí napájení?

Ano, musí být napájen pomocí dodávaného kabelu DC na USB zapojeného do USB portu (5 VDC, min. 0,6 A). Po zapnutí se rozsvítí modrá LED.

Co dělat, pokud se nerozsvítí LED napájení?

Zkontrolujte, zda je USB kabel správně zapojen do funkčního napájecího zdroje (USB síťový adaptér, počítač atd.). Zkuste jiný USB port. Pokud problém přetrvává, produkt může být vadný.

Mohu tento převodník používat venku?

Ne, zařízení je určeno pouze pro použití v interiéru. Nevystavujte jej vodě, vlhkosti ani extrémním teplotám.

Jak čistit převodník ACON2505BK?

K čištění povrchu použijte suchý, jemný hadřík. Nepoužívejte chemické nebo abrazivní prostředky. Před čištěním se ujistěte, že je zařízení odpojeno.

Může být převodník opraven uživatelem?

Ne, veškeré opravy musí provádět kvalifikovaný technik, aby se předešlo riziku úrazu elektrickým proudem. Neotvírejte kryt.

Které kabely nejsou součástí balení?

Kabely RCA a Toslink nejsou součástí dodávky. Součástí je pouze napájecí kabel DC na USB.

NÁVOD K OBSLUZE ACON2505BK NEDIS

Digitálny menič zvukového signálu

ACON2505BK

Tento výrobok je určený na prevod signálu RCA na optický signál Toslink.

Produkt Digitálny menič zvukového signálu
Číslo výrobku ACON2505BK
Vstup napájania 5,0 VDC ; 0,6 A
Prevod RCA na Toslink
Podporované formáty DTS, DTS5.1, Dolby Digital, Dolby Digital 5.1, PMC, AAC, MPEG-2
Podporované prenosové rýchlosti	44,1 kHz 24-bitová48 kHz 24-bitová96 kHz 24-bitová

1 Samičí výstup Toslink
2 Samičí vstup RCA
3 LED indikátor napájania
4 Vypínač
5 Napájací port

6 Napájací kábel s jednos- merným konektorom na jednom konci a konektorom USB na druhom konci

Bezpečnostné pokyny

VAROVANIE

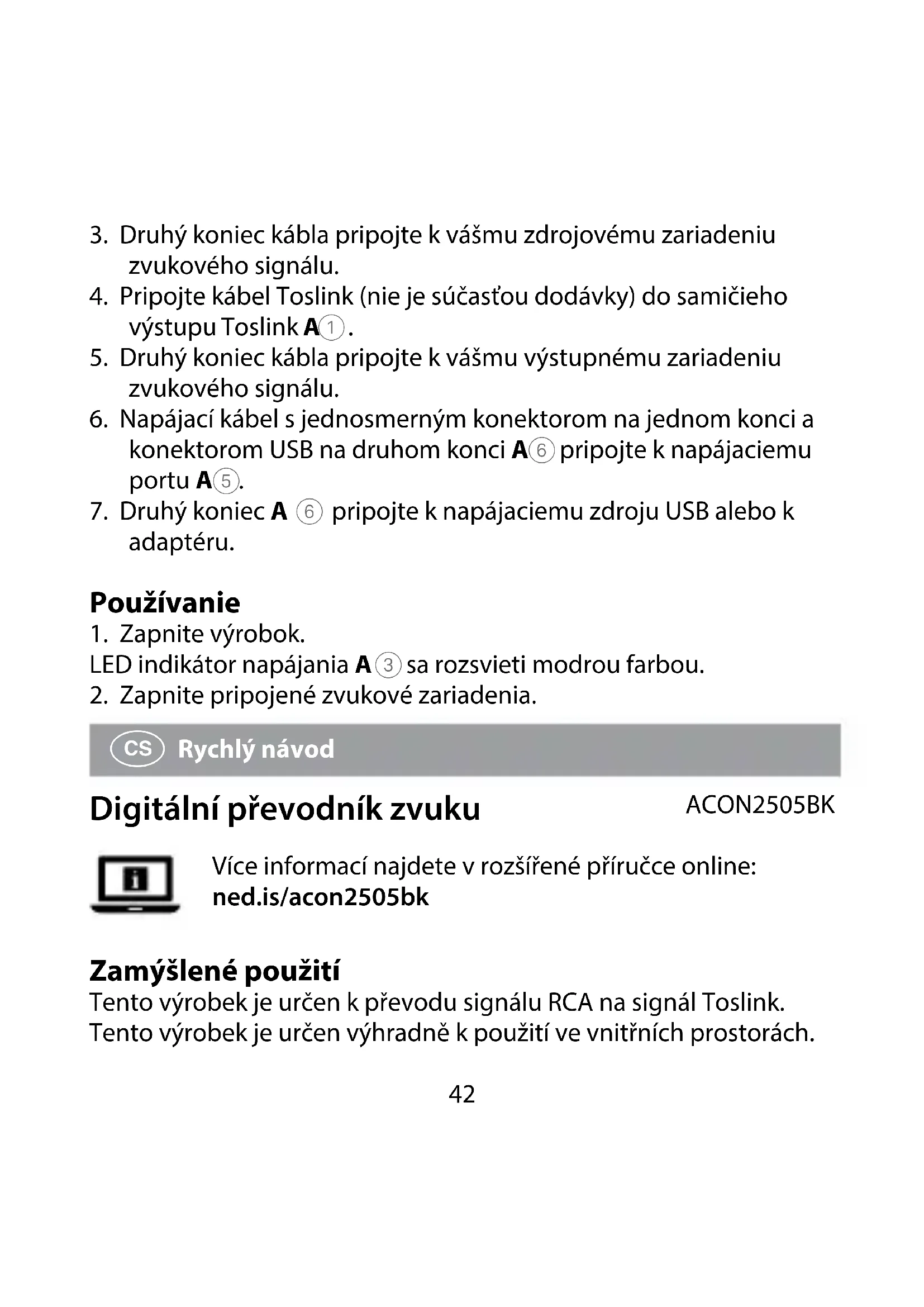

Digitální převodník zvuku

ACON2505BK

Více informací najdete v rozšířené příručce online: ned.is/acon2505bk

Zamýšlené použití

Tento výrobek je určen k převodu signálu RCA na signál Toslink. Tento výrobek je určen výhradně k použití ve vnitřních prostorách.

Výrobek není určen k profesionálnímu použití.

Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné fungování.

Technické údaje

Produkt Digitální převodník zvuku
Číslo položky ACON2505BK
Napájecí vstup 5,0 VDC ; 0,6 A
Převod RCA na Toslink
Podporované formáty DTS, DTS5.1, Dolby Digital, Dolby Digital 5.1, PMC, AAC, MPEG-2
Podporované prěnosové rychlosti	44,1 kHz 24-bit48 kHz 24-bit96 kHz 24-bit

Hlavní části (obrázek A)

1 Výstupní zásuvka Toslink
2 Vstupní zásuvka RCA
3 LED ukazatel napájení

4 Hlavní spínač
5 Napájecí konektor
6 Napájecí kabel DC na USB

Bezpečnostní pokyny

VAROVÁNÍ

- Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny obsažené v tomto dokumentu a ujistěte se, že

jim rozumíte. Dokument uschovejte pro případné budoucí použití.

• Výrobek používejte pouze tak, jak je popsáno v tomto dokumentu.
• Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo vadná. Poškozený nebo vadný výrobek okamžitě vyměňte.
• Zabraňte pádu výrobku a chraňte jej před nárazy.
• Servisní zásahy na tomto výrobku smí provádět pouze kvalifikovaný technik údržby, sníží se tak riziko úrazu elektrickým proudem.
• Nevystavujte výrobek působení vody ani vlhkosti.
• Používejte vždy pouze přiložený napájecí kabel.

Instalace

1. Ujistěte se, že jsou všechna zařízení, která chcete připojit, vypnutá.
2. Zapojte kabel RCA (není součástí) do vstupní zásuvky RCA A ②.
3. Druhý konec kabelu zapojte do zvukového zdroje.
4. Zapojte kabel Toslink (není součástí) do výstupní zásuvky Toslink A①.
5. Druhý konec kabelu zapojte do zvukového výstupního zařízení.
6. Napájecí kabel DC na USB A ⑥ zapojte do napájecího portu A⑤.
7. Druhý konec A ⑥ zapojte do napájecího zdroje/adaptéru USB.

Použití

1. Zapněte výrobek.
   LED ukazatel napájení A③ svítí modře.
2. Zapněte připojený zvukový zdroj.

Convertizor audio digital

ACON2505BK
