VCON3459AT - Convertisseur audio numérique NEDIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur HDMI vers composite et audio
Marque	Nedis
Modèle	VCON3459AT
Dimensions (L x l x H)	73 x 61 x 25 mm
Poids	90 g
Alimentation	5 VDC, 1 A (adaptateur secteur inclus)
Entrée vidéo	HDMI (jusqu'à 4K à 30 Hz)
Sortie vidéo	Péritel composite (PAL / NTSC, 480i/576i à 50/60 Hz)
Sortie audio	Jack 3,5 mm stéréo
Commutateur PAL/NTSC	Oui, pour commuter entre 50 Hz et 60 Hz
Voyant LED d'alimentation	Oui
Fonctions principales	Convertit un signal HDMI (avec MHL) en vidéo composite et audio stéréo
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas ouvrir ; réparation par technicien qualifié uniquement
Pièces détachées et réparabilité	Non spécifié ; contacter le service client Nedis pour assistance

FOIRE AUX QUESTIONS - VCON3459AT NEDIS

Quelles résolutions HDMI sont prises en charge par le VCON3459AT ?

Le convertisseur supporte les résolutions HDMI de 640x480 à 1920x1080 à 60 Hz, ainsi que le 4K à 30 Hz.

Comment changer le format de sortie entre PAL et NTSC ?

Utilisez le commutateur PAL/NTSC (repère A③) situé sur le boîtier pour basculer entre 50 Hz (PAL) et 60 Hz (NTSC).

Puis-je utiliser ce convertisseur avec un appareil MHL ?

Oui, le VCON3459AT est conçu pour convertir un signal MHL/HDMI en composite et audio stéréo.

Quel type de câble HDMI dois-je utiliser ?

Un câble HDMI standard (non inclus) peut être utilisé. Assurez-vous qu'il est en bon état pour une transmission optimale.

Le convertisseur nécessite-t-il une alimentation externe ?

Oui, il doit être branché via le câble d'alimentation fourni (5 VDC, 1 A) dans une prise secteur.

Puis-je brancher des haut-parleurs directement sur la sortie audio ?

La sortie audio est un jack 3,5 mm stéréo. Vous pouvez y brancher des écouteurs ou des haut-parleurs amplifiés.

Comment connecter le convertisseur à un téléviseur ancien ?

Utilisez un câble Péritel (non inclus) entre la sortie Péritel du convertisseur et l'entrée Péritel de votre téléviseur.

Que faire si la LED d'alimentation ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise secteur fonctionne. Si le problème persiste, contactez le support Nedis.

Ce produit est-il compatible avec les résolutions 4K ?

Oui, il accepte une entrée 4K à 30 Hz, mais la sortie composite sera limitée à 480i/576i.

Puis-je utiliser ce convertisseur pour diffuser du son uniquement ?

Oui, la sortie audio 3,5 mm fonctionne indépendamment de la vidéo. Vous pouvez brancher un système audio sans brancher de câble Péritel.

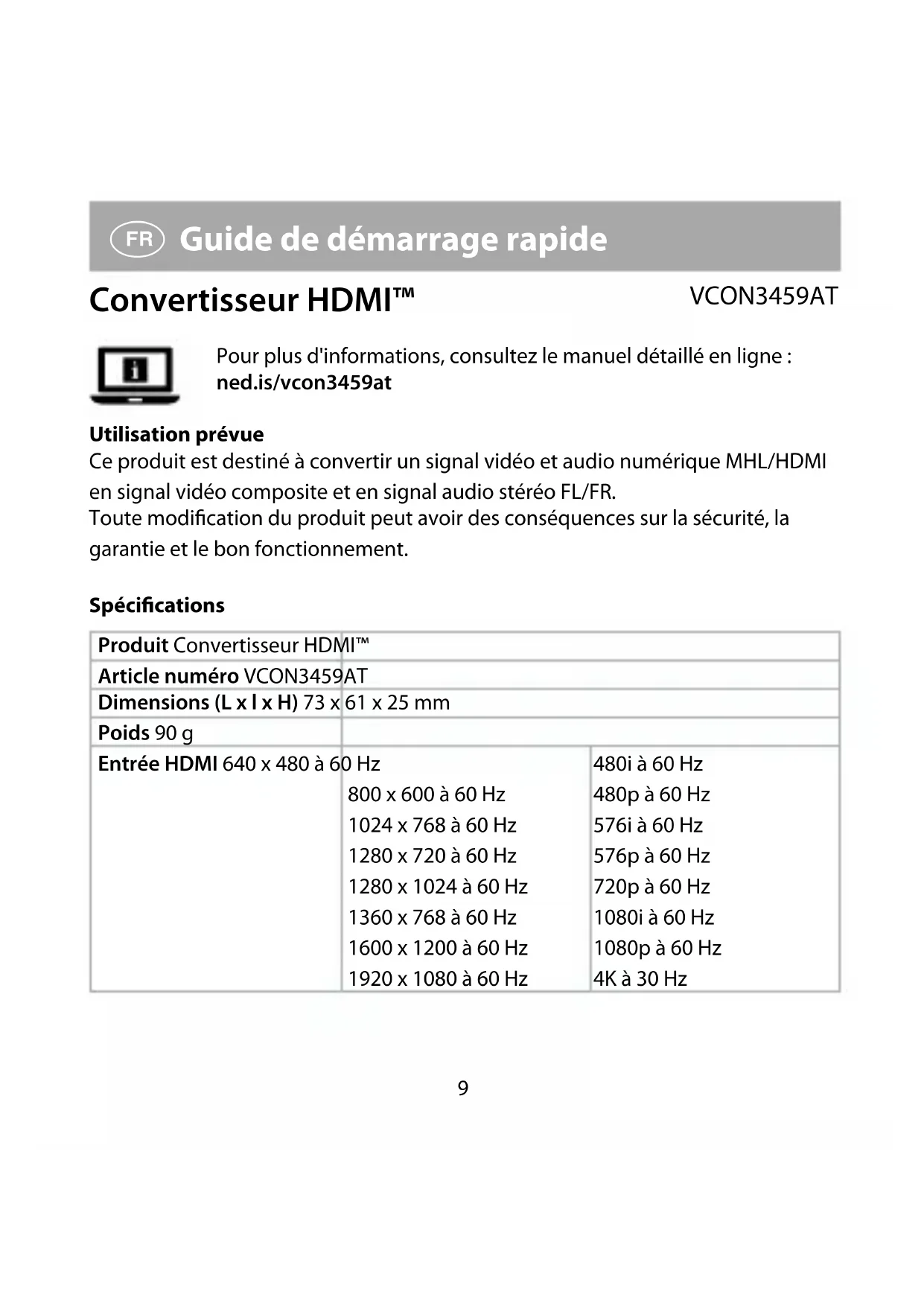

MODE D'EMPLOI VCON3459AT NEDIS

Pour plus d'informations, consultez le manuel détaillé en ligne :ned.is/vcon3459at

Utilisation prévue

Ce produit est destiné à convertir un signal video et audio numérique MHL/HDMI en signal video composite et en signal audio stéreo FL/FR.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Specifications

Produit Convertisseur HDMITM
Article numéro VCON3459AT
Dimensions (L x l x H) 73 x 61 x 25 mm
Poids 90 g
Entrée HDMI 640 x 480 à 60 Hz	480i à 60 Hz
800 x 600 à 60 Hz	480p à 60 Hz
1024 x 768 à 60 Hz	576i à 60 Hz
1280 x 720 à 60 Hz	576p à 60 Hz
1280 x 1024 à 60 Hz	720p à 60 Hz
1360 x 768 à 60 Hz	1080i à 60 Hz
1600 x 1200 à 60 Hz	1080p à 60 Hz
1920 x 1080 à 60 Hz	4K à 30 Hz
Sortie péritel PAL / NTSC	480i / 576i à 50 / 60 Hz
Puisance d'entrée 5 VDC; 1 A

Pièces principales (image A)

① Port d'alimentation
② Voyant LED d'alimentation
(3) Commutateur PAL / NTSC
④ Entrée HDMI

⑤ Sortie audio 3,5 mm
⑥ Sortie péritel
Cable d'alimentation

Consignes de sécurité

AERTISSEMENT

Assurez-vous d'avoir entiement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conserve l'emballage et le present document pour reference ultérieure.
Utilisez le produit uniquement comme décrit dans le present document.
- Ne pas utiliser le produit si une piece est endommagée ou défectueuse.

Remplacez immédiatement un produit endommagé ou défectueux.

• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution.
• Placez le produit sur une surface stable et plane.
• Ne pas ouvrir le produit.
• Utilisez uniquement le cable d'alimentation fourni.
• Gardez le produit hors de portée des enfants.

Connector le produit

1. Branchez un cable HDMI (non inclus) depuis votre apparéil source sur l'entrée HDMI A④.
2. Branchez un cable Péritel (non inclus) depuis votre écran sur la sortie Péritel A6.
3. Branchez votre péripérisque de sortie audio sur la sortie audio 3,5mm A ⑤.
4. Branchez le cable d'alimentation A ⑦ dans le port d'alimentation A①.
5. Insérez l'autre extrémité de A ⑦ dans une prise de courant.

LevoyantLEDd'alimentationA ② s'allume.

Utiliser le produit

Faites coulisser le commutateur PAL/NTSC A³ pour commuter la fréquence de sortie entre 50 Hz et 60 Hz.
