Type de produit	Convertisseur Péritel vers HDMI
Marque	Nedis
Modèle	VCON3462BK
Dimensions (L x l x H)	57,5 x 88,5 x 25 mm
Poids	60 g
Alimentation	5 VDC, 1 A (adaptateur secteur inclus)
Consommation électrique	350 mA max
Entrée vidéo	Péritel (PAL, NTSC 3.58, NTSC 4.43, SECAM, PAL/M, PAL/N)
Sortie vidéo	HDMI (1080p ou 720p sélectionnable)
Commutateur de résolution	Oui, bascule entre 1080p et 720p
Voyant LED d'alimentation	Oui, s'allume lorsque l'appareil est sous tension
Longueur max câble HDMI	≤ 7 m (câble standard AWG26)
Longueur max câble Péritel	≤ 8 m (câble standard)
Température de fonctionnement	-10 °C à 55 °C
Température de stockage	-20 °C à 60 °C
Humidité de fonctionnement	10 - 90 % HR (sans condensation)
Humidité de stockage	5 - 95 % HR (sans condensation)
Utilisation prévue	Intérieur uniquement, usage non professionnel
Entretien et nettoyage	Débrancher avant nettoyage. Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas ouvrir l'appareil. Ne pas exposer à l'eau ou à l'humidité. Tenir hors de portée des enfants.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. L'appareil n'est pas réparable par l'utilisateur.
Garantie	Consultez la notice pour les conditions de garantie.

FOIRE AUX QUESTIONS - VCON3462BK NEDIS

Quelle est la fonction de ce convertisseur ?

Le Nedis VCON3462BK convertit un signal vidéo Péritel (SCART) en HDMI, permettant de connecter des appareils anciens (lecteurs DVD, consoles rétro) à un téléviseur ou moniteur HDMI.

Quels types de signaux Péritel sont supportés ?

Il prend en charge les formats PAL, NTSC 3.58, NTSC 4.43, SECAM, PAL/M et PAL/N.

Comment changer la résolution de sortie ?

Utilisez le commutateur de résolution situé sur le côté du convertisseur pour basculer entre 1080p et 720p selon votre écran.

Le câble d'alimentation est-il inclus ?

Oui, un adaptateur secteur (100-240 VAC vers 5 VDC, 1 A) et son câble sont fournis.

Puis-je utiliser ce convertisseur avec une console de jeux ?

Oui, si votre console dispose d'une sortie Péritel (par exemple une PlayStation 2, Xbox originale). Branchez-la sur l'entrée Péritel du convertisseur et reliez la sortie HDMI à votre écran.

Quelle est la longueur maximale du câble HDMI ?

La longueur maximale recommandée est de 7 mètres avec un câble HDMI standard AWG26 pour éviter la dégradation du signal.

Que faire si l'écran n'affiche rien ?

Vérifiez d'abord que le voyant LED est allumé. Assurez-vous que les câbles sont bien branchés et que la résolution sélectionnée est compatible avec votre écran. Testez avec un autre câble HDMI ou Péritel si possible.

Le produit est-il compatible avec le SECAM ?

Oui, le convertisseur prend en charge le format SECAM utilisé dans certaines régions.

Comment nettoyer l'appareil ?

Débranchez toujours l'appareil avant de le nettoyer. Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou de liquides.

Puis-je brancher le convertisseur sur une multiprise ?

Oui, l'adaptateur secteur peut être branché sur une multiprise standard. Assurez-vous que celle-ci est en bon état et qu'elle ne dépasse pas sa capacité maximale.

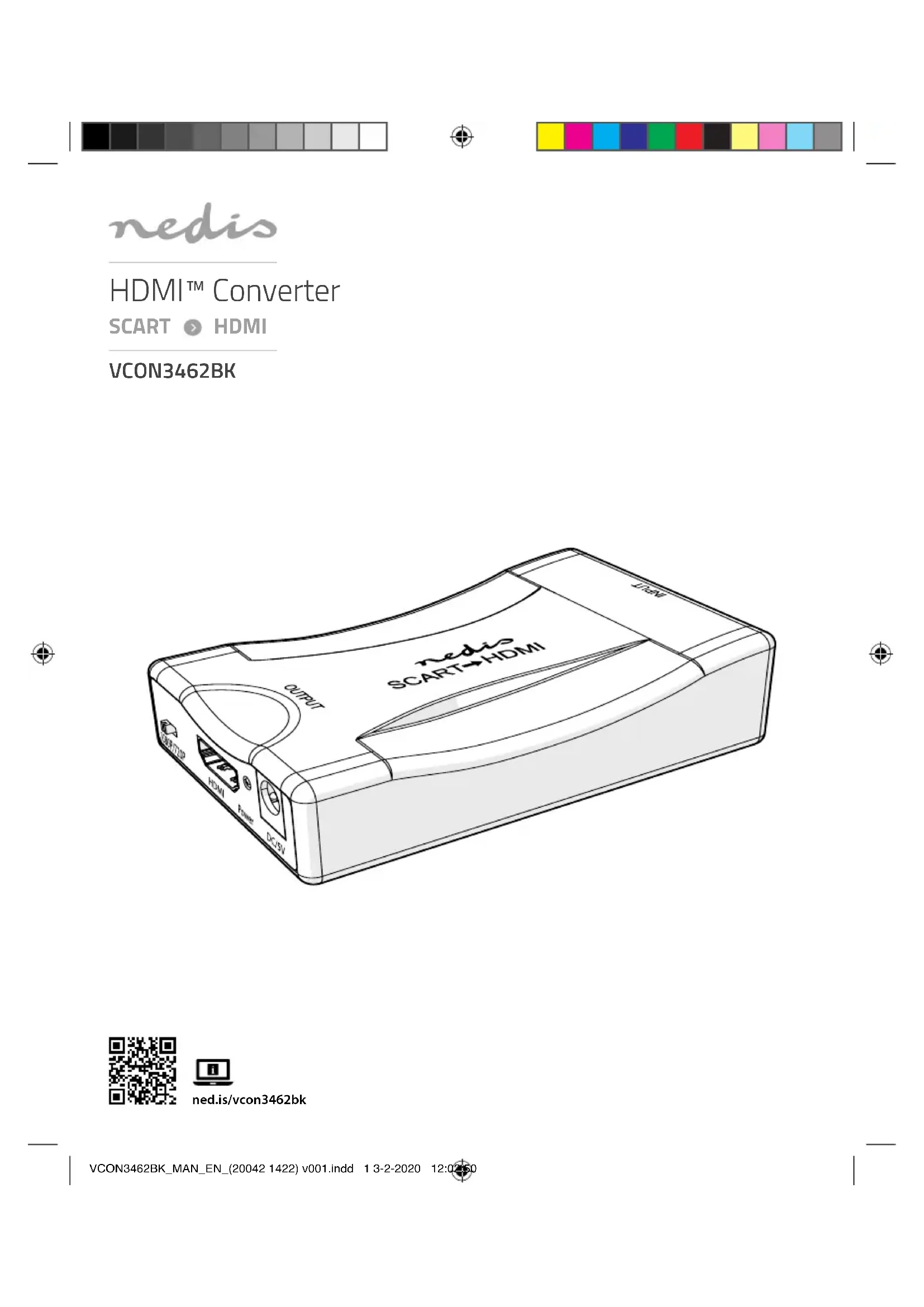

MODE D'EMPLOI VCON3462BK NEDIS

Convertisseur HDMI™ VCON3462BK

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vcon3462bk

Utilisation prévue

Le VCON3462BK est un convertisseur Peritel vers HDMI.

Le produit est prévu pour un usage intérieur uniquement.

Le produit n'est pas destiné à un usage professionnel.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Produit Convertisseur HDMITM
Article numéro VCON3462BK
Dimensions (1 x h x p) 57,5 x 25 x	88,5 mm
Poids 60 g
Entrée adaptateur secteur 100 -	240 VAC; 50 / 60 Hz
Sortie adaptateur secteur 5 VDC; 1 A
Courant de fonctionnement maxi	350 mA
Entrée péritel PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M, PAL/N
Entrée HDMI	1080p / 720p
Longueur maximale du cable de sortie HDMI	Câble standard HDMI AWG26 ≤ 7 m
Longueur maximale du cable d'entrée Péritel	Câble standard Péritel AWG26 ≤ 8 m
Température fonctionnement	-10 °C – 55 °C
Température de stockage -20 °C	-60 °C
Humidité en fonctionnement	10 - 90 % HR (sans condensation)
Humidité de stockage	5 - 95 % HR (sans condensation)

Pièces principales (image a)

1 Sortie HDMI 2 Commutateur de résolution de sortie

3 Voyant LED d'alimentation 4 Port d'alimentation 5 Entrée péritel 6 Câble d'alimentation

Consignes de sécurité

Utilisez le produit uniquement comme précisé dans le présent manuel. - Ne pas installer ou utiliser un appareil endommagé. - N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleur. - Ne pas exposer le produit à l'eau ou à l'humidité. - Placez le produit sur une surface stable et plane. - Ne pas laisser tomber le produit et évitez de le cogner. - Ne pas ouvrir le produit. - Gardez le produit hors de portée des enfants. - Ne débranchez pas le produit en tirant sur le câble. Saisissez toujours la fiche et tirez. - Manipulez le produit uniquement avec des mains sèches. La manipulation avec des mains mouillées peut provoquer un choc électrique.

• Débranchez le produit si vous ne prévoyez pas d'utiliser le produit pendant une période prolongée.

Installer le produit

1. Branchez un cable Peritel (non inclus) depuis votre appareil source sur l'entrée Peritel A 5.
2. Branchez un câble HDMI (non inclus) depuis la sortie HDMI A 1 sur votre écran.
3. Branchez le câble d'alimentation A 6 dans A 4.
4. Insérez l'autre extrémité de A 6 dans une prise de courant. L'évoyer LED d'alimentation A 3 s'allume.

Utiliser le produit

• Utilisez le commutateur de résolution de sortie A ② pour commuter la sortie entre 1080p et 720p.
