Produkttyp	HDMI-zu-Composite- und Audiokonverter
Marke	Nedis
Modell	VCON3459AT
Abmessungen (L x B x H)	73 x 61 x 25 mm
Gewicht	90 g
Stromversorgung	5 VDC, 1 A (Netzteil enthalten)
Videoeingang	HDMI (bis zu 4K bei 30 Hz)
Videoausgang	Composite SCART (PAL/NTSC, 480i/576i bei 50/60 Hz)
Audioausgang	3,5-mm-Klinke Stereo
PAL/NTSC-Schalter	Ja, zum Umschalten zwischen 50 Hz und 60 Hz
LED-Stromanzeige	Ja
Hauptfunktionen	Wandelt ein HDMI-Signal (mit MHL) in Composite-Video und Stereoton um
Pflege und Reinigung	Vor Reinigung vom Netz trennen; mit einem weichen, trockenen Tuch reinigen
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen; nicht öffnen; Reparatur nur durch qualifizierten Techniker
Ersatzteile und Reparierbarkeit	Nicht angegeben; Kundendienst von Nedis kontaktieren

Häufig gestellte Fragen - VCON3459AT NEDIS

Welche HDMI-Auflösungen werden vom VCON3459AT unterstützt?

Der Konverter unterstützt HDMI-Auflösungen von 640x480 bis 1920x1080 bei 60 Hz sowie 4K bei 30 Hz.

Wie ändere ich das Ausgabeformat zwischen PAL und NTSC?

Verwenden Sie den PAL/NTSC-Schalter (Markierung A③) am Gehäuse, um zwischen 50 Hz (PAL) und 60 Hz (NTSC) umzuschalten.

Kann ich diesen Konverter mit einem MHL-Gerät verwenden?

Ja, der VCON3459AT ist dafür ausgelegt, ein MHL/HDMI-Signal in Composite und Stereoton umzuwandeln.

Welchen HDMI-Kabeltyp sollte ich verwenden?

Ein Standard-HDMI-Kabel (nicht im Lieferumfang enthalten) kann verwendet werden. Stellen Sie sicher, dass es in gutem Zustand ist, um eine optimale Übertragung zu gewährleisten.

Benötigt der Konverter eine externe Stromversorgung?

Ja, er muss über das mitgelieferte Netzkabel (5 VDC, 1 A) an eine Steckdose angeschlossen werden.

Kann ich Lautsprecher direkt an den Audioausgang anschließen?

Der Audioausgang ist eine 3,5-mm-Stereoklinke. Sie können Kopfhörer oder aktive Lautsprecher anschließen.

Wie schließe ich den Konverter an einen alten Fernseher an?

Verwenden Sie ein SCART-Kabel (nicht im Lieferumfang enthalten) zwischen dem SCART-Ausgang des Konverters und dem SCART-Eingang Ihres Fernsehers.

Was tun, wenn die Betriebs-LED nicht leuchtet?

Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist und die Steckdose funktioniert. Wenn das Problem bestehen bleibt, wenden Sie sich an den Nedis-Support.

Ist dieses Produkt mit 4K-Auflösungen kompatibel?

Ja, es akzeptiert einen 4K-Eingang bei 30 Hz, aber der Composite-Ausgang ist auf 480i/576i begrenzt.

Kann ich diesen Konverter nur zur Tonausgabe verwenden?

Ja, der 3,5-mm-Audioausgang funktioniert unabhängig vom Video. Sie können ein Audiosystem anschließen, ohne ein SCART-Kabel anzuschließen.

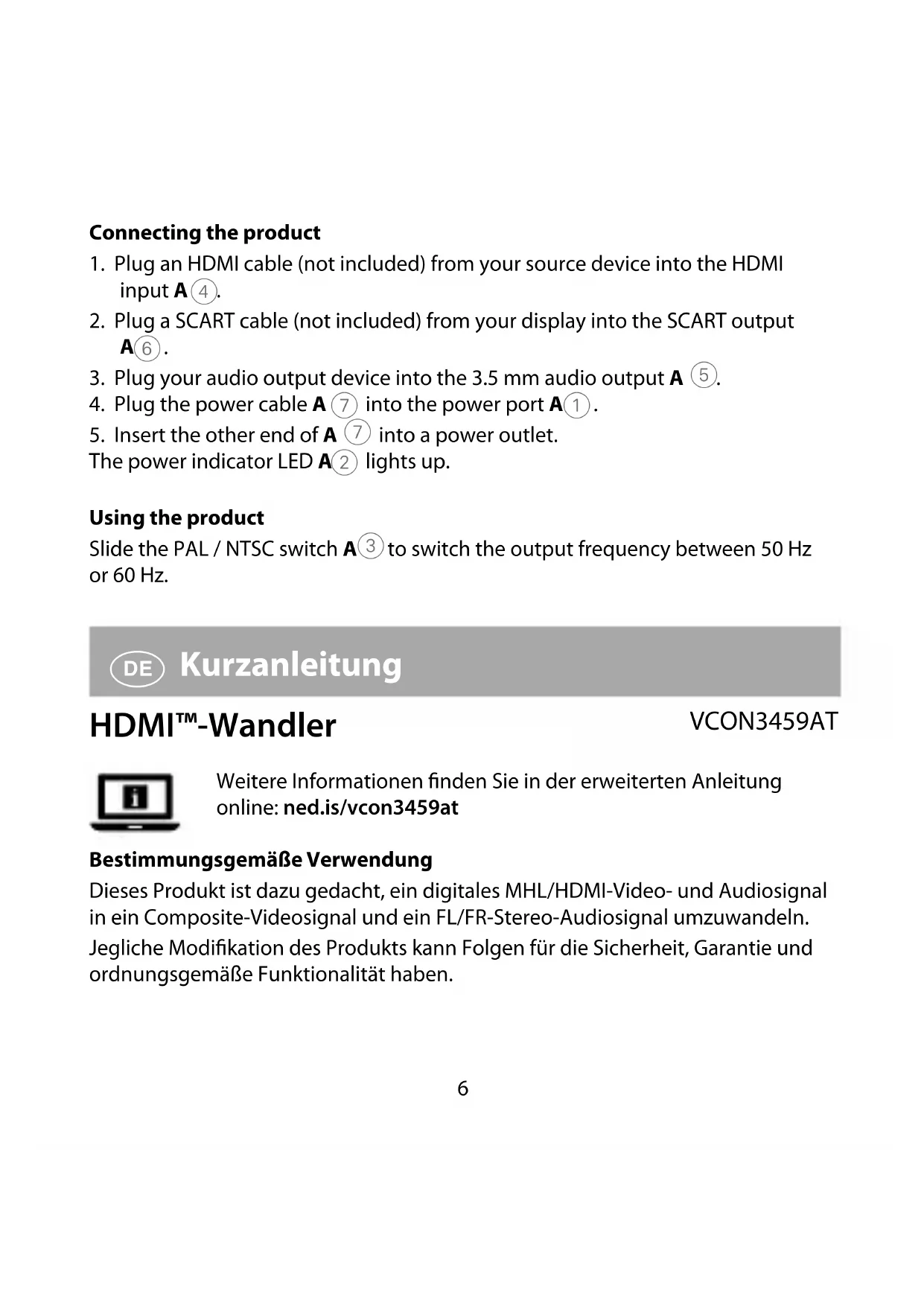

BEDIENUNGSANLEITUNG VCON3459AT NEDIS

Weitere Informationen finden Sie in der erweiterten Anleitung online: ned.is/vcon3459at

Bestimmungsgemäß Verwendung

Dieses Produkt ist dazu gedacht, ein digitales MHL/HDMI-Video- und Audiosignal in ein Composite-Videosignal und ein FL/FR-Stereo-Audiosignal umzuwandeln. Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäß Funktionalität haben.

Spezifikationen

Produkt HDMI™-Wandler
Artikelnummer VCON3459AT
Größe (L x B x H) 73 x 61 x 25 mm
Gewicht 90 g
HDMI-Eingang 640 x 480 @ 60 Hz	480i @ 60 Hz
800 x 600 @ 60 Hz	480p @ 60 Hz
1024 x 768 @ 60 Hz	576i @ 60 Hz
1280 x 720 @ 60 Hz	576p @ 60 Hz
1280 x 1024 @ 60 Hz	720p @ 60 Hz
1360 x 768 @ 60 Hz	1080i @ 60 Hz
1600 x 1200 @ 60 Hz	1080p @ 60 Hz
1920 x 1080 @ 60 Hz	4K @ 30 Hz
SCART-Ausgang PAL / NTSC
480i / 576i @ 50 / 60 Hz
Eingesangsleistung 5 VDC; 1 A

Hauptbestandteile (Abbildung A)

(1) Stromversorgungsanschluss
② Betriebsanzeige-LED
③ PAL/NTSC-Umschalter
4 HDMI-Eingang

⑤ 3.5mmAudioausgang
⑥ SCART-Ausgang
(7) Stromkabel

Sicherheitshinweise

WARMUNG

• Vergewissern Sie sich, dass Sie die Anweisungen in thism Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installmenten oder verwenden. Hebien Sie die Verpackung und theses Dokument zum

späteren Nachschlagen auf.

• Verwenden Sie das Produkt nur wie in diesen Dokument beschreiben.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.
• Stellen Sie das Produkt auf eine stabile, ebene Oberfläche.
• Öffnen Sie das Produkt nicht.
• Verwenden Sie nur das mitgelieferte Stromkabel.
• Halten Sie das Produkt stets von Kindern fern.

Verbindendes Produkts

1. Verbinden Sie ein HDMI-Kabel (nicht mitgeliefert) mit ihrem Quellgerät und mit dem HDMI-Eingang A④.
2. Verbinden Sie ein SCART-Kabel (nicht mitgeliefert) mit ihrer Anzeige und mit dem SCART-Ausgang A 6.
3. Schlieben Sie Ihr Audio-Ausgabegerät an der 3,5 mm Audio-Ausgangsbuchse A ⑤ an.
4. Stecken Sie das Netzkabel A 7 in den Stromanschluss A1.
5. Stecken Sie das andere Ende von A 7 in eine Steckdose.

Die Betriebsanzeige-LED A ② leuchtet auf.

Verwendendes Produkts

Verschieben Sie den PAL/NTSC-Umschalter A③, um die Ausgabefrequenz zwischen 50 Hz und 60 Hz umzuschalten.
