Produkttyp	VGA-Extender mit Audio über UTP
Marke	Nedis
Modell	CREP5930BK
Abmessungen (Sender)	100 × 65 × 25,5 mm
Gewicht (Sender)	208 g
Abmessungen (Empfänger)	81,5 × 43 × 23 mm
Gewicht (Empfänger)	108 g
Stromversorgung	5 V – 2 A (zwei Netzteile enthalten)
Maximaler Verbrauch	5 W pro Einheit
Maximale Übertragungsentfernung	300 m über UTP-Kabel (mit Crossover)
Maximale unterstützte Auflösung	1920 × 1200
Unterstützte vertikale Frequenzen	60 / 75 / 85 Hz
Unterstützte Auflösungen	640×480, 800×600, 1024×768, 1280×720, 1280×768, 1280×960, 1280×1024, 1600×900, 1600×1200, 1920×1080, 1920×1200
Eingangsanschlüsse	1 × VGA (Buchse, 15-polig), 1 × Stereo-Audio (Klinke 3,5 mm)
Ausgangsanschlüsse	1 × lokaler VGA (Buchse, 15-polig), 1 × lokales Audio, 1 × RJ45 (UTP zum Empfänger)
Verfügbare Einstellungen	GAIN (Helligkeit) und PEAK (Schärfe)
Betriebstemperatur	0 °C bis +70 °C
Betriebsfeuchtigkeit	10 % bis 85 % RH (nicht kondensierend)
Lagertemperatur	-10 °C bis +80 °C
Lagerfeuchtigkeit	5 % bis 90 % RH (nicht kondensierend)
Wartung	Nur mit einem trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Gerät nicht öffnen. Bei Problemen Netzstecker ziehen. Nicht Wasser oder Feuchtigkeit aussetzen.
Garantie	Garantie erlischt bei Modifikation oder unsachgemäßer Verwendung.
Zertifizierungen	FCC, CE, UL
Verpackungsinhalt	Sender, Empfänger, zwei Netzadapter 5 V / 2 A, Bedienungsanleitung

Häufig gestellte Fragen - CREP5930BK NEDIS

Welcher UTP-Kabeltyp wird für die Erweiterung verwendet?

Verwenden Sie ein CAT-5e- oder CAT-6-Kabel mit interner Kreuzung, um eine maximale Entfernung von 300 Metern zu erreichen.

Kann ich den Empfänger ohne Stromversorgung anschließen?

Nein, der Empfänger benötigt eine eigene Stromversorgung 5 V / 2 A. Beide Netzteile sind im Kit enthalten.

Wie stelle ich die Bildqualität aus der Ferne ein?

Verwenden Sie die Potentiometer GAIN (Helligkeit) und PEAK (Schärfe) am Sender. Passen Sie sie je nach Länge des UTP-Kabels an.

Welche Auflösungen werden unterstützt?

Das Gerät unterstützt eine breite Palette von Auflösungen von 640×480 bis zu 1920×1200 mit vertikalen Frequenzen von 60, 75 oder 85 Hz.

Kann ich mehrere Empfänger in Reihe schalten?

Das Kit enthält einen einzigen Empfänger. Um die Ausgänge zu vervielfachen, müssen Sie einen zusätzlichen Verteiler verwenden. Die Verbindung ist für einen Empfänger pro Sender ausgelegt.

Wie schließe ich das Audio an?

Schließen Sie die Stereo-Audioquelle an den Audio-Eingang des Senders an (Klinke 3,5 mm). Der lokale Audio-Ausgang steht am Sender zur Verfügung, der entfernte Audio-Ausgang am Empfänger.

Was tun, wenn das Bild unscharf ist oder nicht angezeigt wird?

Überprüfen Sie zuerst, ob alle Kabel richtig angeschlossen sind. Passen Sie die Einstellungen GAIN und PEAK an. Stellen Sie sicher, dass die Auflösung der Quelle kompatibel ist (max. 1920×1200). Testen Sie mit einem hochwertigen UTP-Kabel.

Kann das Gerät ohne Empfänger betrieben werden?

Ja, der Sender verfügt über einen lokalen VGA-Ausgang, der unabhängig vom Empfänger funktioniert. Sie können ihn als einfachen lokalen Verteiler verwenden.

Was ist die maximale Entfernung ohne Qualitätsverlust?

Für eine optimale Qualität wird empfohlen, 300 Meter mit einem qualitativ hochwertigen UTP-Kabel nicht zu überschreiten. Darüber hinaus können Verluste auftreten.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder Wasser. Ziehen Sie immer den Netzstecker, bevor Sie das Gerät reinigen.

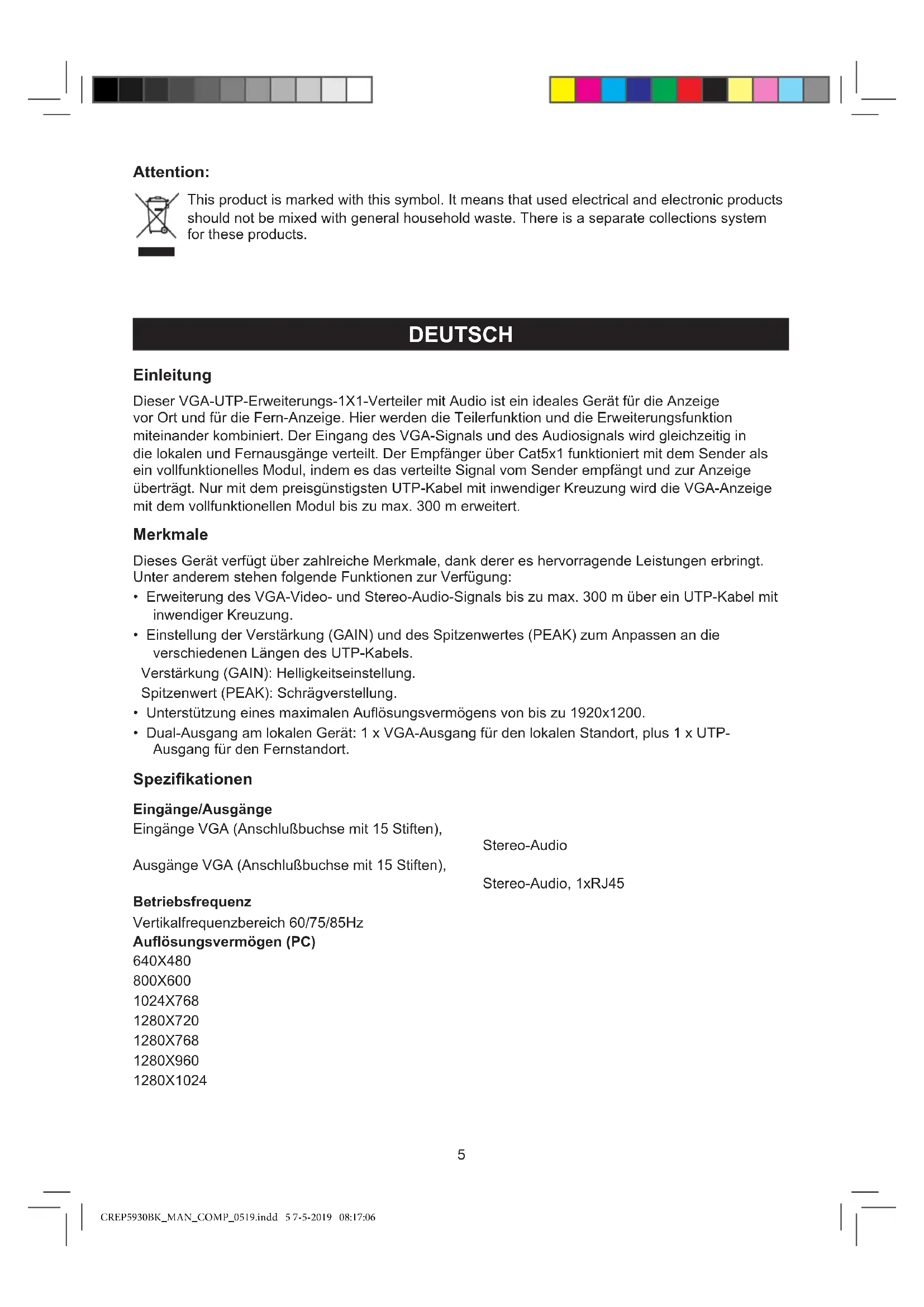

BEDIENUNGSANLEITUNG CREP5930BK NEDIS

VGA-über-UTP-Erweiterung

Dieser VGA-UTP-Erweiterungs-1X1-Verteiler mit Audio ist ein ideales Gerät für die Anzeige vor Ort und für die Fern-Anzeige. Hier werden die Teilerfunktion und die Erweiterungsfunktion miteinander kombiniert. Der Eingang des VGA-Signals und des Audiosignals wird gleichzeitig in die lokalen und Fernausgänge verteil. Der Empfänger über Cat5x1 Funktioniert mit dem Sender als ein vollfunktionelles Modul, indem es das verteilte Signal vom Sender empfängt und zur Anzeige überträgt. Nur mit dem preisgünstigsten UTP-Kabel mit inwendiger Kreuzung wird die VGA-Anzeige mit dem vollfunktionellen Modul bis zu max. 300 m erweitert.

Merkmale

Dieses Gerät verfügbar über zahlreiche Merkmale, dank derer es hervorragende Leistungen erbringt. Unter anderen stehen folgende Funktionen zur Verfügung:

• Erweiterung des VGA-Video- und Stereo-Audio-Signals bis zu max. 300 m über ein UTP-Kabel mit inwendiger Kreuzung.
• Einstellung der Verstärkung (GAIN) und des Spitzenwertes (PEAK) zum Anpassen an die verschiedenen Längen des UTP-Kabels.

Verständung (GAIN): Helligkeitseinstellung.

Spitzenwert (PEAK): Schragverstellung.

• Unterstützung eines maximalen Auflösungsvermögens von bis zu 1920x1200.
• Dual-Ausgang am lokalen Gerät: 1 x VGA-Ausgang für den lokalen Standort, plus 1 x UTP-Ausgang für den Fernstandort.

Spezifikationen

Eingänge/Ausgänge

Eingänge VGA (Anschlußbuchse mit 15 Stiften),

Stereo-Audio

Ausgabe VGA (Anschlußbuchse mit 15 Stiften),

Vertikalfrequencybereich 60/75/85Hz

Auflösungsvermögen (PC)

640X480

800X600

1024X768

1280X720

1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080

1920X1200

Mechanische Spezifikationen

Grosse des VGA-UTP-Erweiterungs-1X1-Verteillers 100× 65× 25,5mm

Gewicht des VGA-UTP-Erweiterungen-1X1-Verteilers 208 g

Maße des Empfängers (L x B x H) 81,5 × 43 × 23 mm

Gewicht des Empfängers (Nettogewicht) 108 g

Umgebungsbedingungen

Zul. Betriebstemperatur 0^ bis +70^

Zul. Betriebsfeuchtigkeit 10 % bis 85 % relative Luftfeuchtigkeit

(nicht kondensierend)

Zul. Lagertemperatur -10 °C bis +80 °C

Zul. Lagerfeuchtigkeit 5 % bis 90 % relative Luftfeuchtigkeit

(nicht kondensierend)

Stromversorgung

Netzadapter fur den VGA-UTP-Erweiterungs-1X1- 5 V,2 A,max.5 W

Verteiler

Netzadapter fur den Empfänger 5 V, 2 A, max. 5 W

Behördliche Zulassungen

Konverter FCC, CE, UL

Netzadapter UL, CE, FCC

Hinweis: Änderungen der Spezifikationen vorbehalten.

Lieferumfang

Vor der Inbetriebnahme these Gerätes überprüften Sieitte den Lieferumfang in der Verpackung und stellen sich, dass die folgenden Antikel vorhanden sind:

VGA-UTP-Erweiterungs-1X1-Verteiler
- Benutzeranleitung
- Ein Empfänger
Zwei 5 V, 2 A Netzadapter

Beschreibung der Bildschirmanzeige

Sender

Empfänger

Anschlieben und Inbetriebnahme

Die Einzel-VGA-Quelle mit einer Länge des VGA-Kabels mit dem Haupt-VGA-Eingang verbinden.
- Den VGA-Ausgang des Senders mit einer Anzeige vor Ort und den Audio-Ausgang des Senders mit einem lokalen Laufsprecher verbinden.
- Den Sender und jeder Empfänger mit jeweils einem CAT-5e/6-Kabel verbinden.
Die VGA-Ausgange der Empfänger mit den Fern-Anzeigen und den Audio-Ausgang der Empfänger mit dem Fern-Lautsprecher verbinden.
- Einen 5 V, 2 A Netzadapter an den VGA-UTP-1X1-Verteiler und den anderen 5 V, 2 A Netzadapter an den Empfänger anschließen.

Vorsicht: Das Kabelitte jeweils vorsichtig anschlieben / abtrennen.

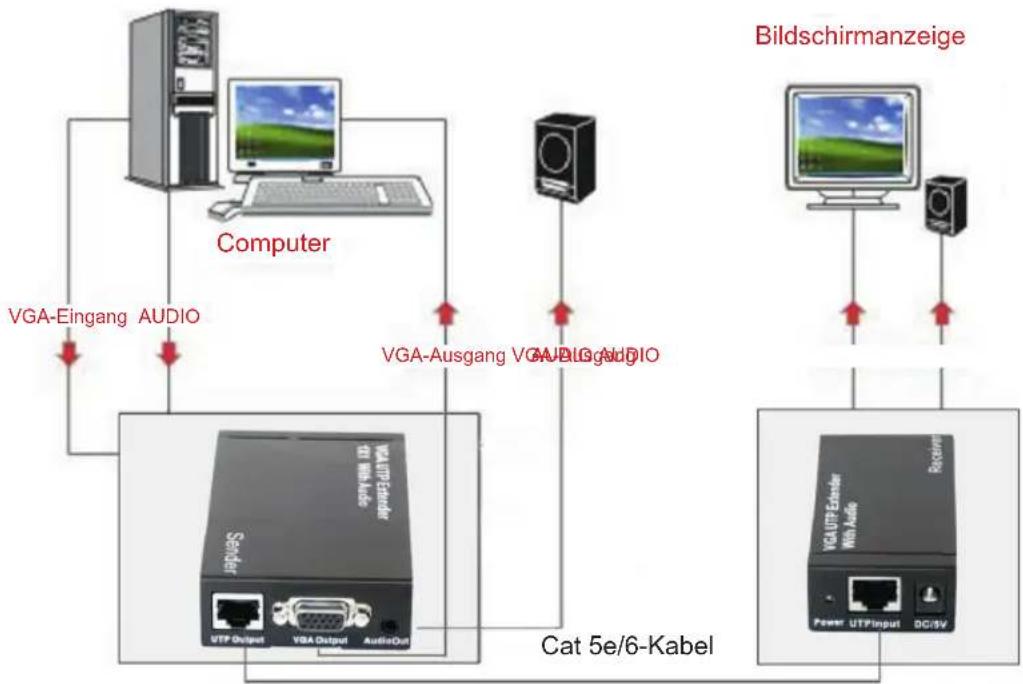

Schaltbild

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringn, sollte diese Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerätitte von der

Spanningsversorgung und von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch saubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit diesen Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfugung.
