CREP5930BK - Convertidor de audio digital NEDIS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Extensión VGA con audio sobre UTP
Marca	Nedis
Modelo	CREP5930BK
Dimensiones (transmisor)	100 × 65 × 25.5 mm
Peso (transmisor)	208 g
Dimensiones (receptor)	81.5 × 43 × 23 mm
Peso (receptor)	108 g
Alimentación	5 V – 2 A (dos adaptadores incluidos)
Consumo máximo	5 W por unidad
Distancia máxima de transmisión	300 m mediante cable UTP (con cruce)
Resolución máxima compatible	1920 × 1200
Frecuencias verticales compatibles	60 / 75 / 85 Hz
Resoluciones compatibles	640×480, 800×600, 1024×768, 1280×720, 1280×768, 1280×960, 1280×1024, 1600×900, 1600×1200, 1920×1080, 1920×1200
Conectores de entrada	1 × VGA (hembra 15 pines), 1 × audio estéreo (jack 3.5 mm)
Conectores de salida	1 × VGA local (hembra 15 pines), 1 × audio local, 1 × RJ45 (UTP hacia receptor)
Ajustes disponibles	GAIN (brillo) y PEAK (inclinación)
Temperatura de funcionamiento	0 °C a +70 °C
Humedad de funcionamiento	10 % a 85 % HR (sin condensación)
Temperatura de almacenamiento	-10 °C a +80 °C
Humedad de almacenamiento	5 % a 90 % HR (sin condensación)
Mantenimiento	Limpiar con un paño seco únicamente. No usar disolventes.
Seguridad	No abrir el aparato. Desconectar en caso de problema. No exponer al agua o la humedad.
Garantía	Garantía no válida en caso de modificación o uso incorrecto.
Certificaciones	FCC, CE, UL
Contenido del embalaje	Transmisor, receptor, dos adaptadores de corriente 5 V / 2 A, manual de usuario

Preguntas frecuentes - CREP5930BK NEDIS

¿Qué tipo de cable UTP usar para la extensión?

Use un cable CAT-5e o CAT-6 con un cruce interno para alcanzar una distancia máxima de 300 metros.

¿Puedo conectar el receptor sin alimentación?

No, el receptor necesita su propia alimentación 5 V / 2 A. Los dos adaptadores se suministran con el kit.

¿Cómo ajustar la calidad de la imagen a distancia?

Use los potenciómetros GAIN (brillo) y PEAK (inclinación) ubicados en el transmisor. Ajústelos según la longitud del cable UTP.

¿Qué resoluciones son compatibles?

El dispositivo soporta una amplia gama de resoluciones desde 640×480 hasta 1920×1200, con frecuencias verticales de 60, 75 o 85 Hz.

¿Puedo conectar varios receptores en serie?

El kit incluye un solo receptor. Para multiplicar las salidas, debe usar un divisor adicional. La conexión está prevista para un solo receptor por transmisor.

¿Cómo conectar el audio?

Conecte la fuente de audio estéreo a la entrada Audio In del transmisor (jack 3.5 mm). La salida de audio local está disponible en el transmisor, y la salida de audio remota en el receptor.

¿Qué hacer si la imagen está borrosa o no se muestra?

Primero verifique que todos los cables estén bien conectados. Ajuste los ajustes GAIN y PEAK. Asegúrese de que la resolución de la fuente sea compatible (máx. 1920×1200). Pruebe con un cable UTP de calidad.

¿Puede el dispositivo funcionar sin receptor?

Sí, el transmisor tiene una salida VGA local que funciona independientemente del receptor. Puede usarlo como un simple divisor local.

¿Cuál es la distancia máxima sin pérdida de calidad?

Para una calidad óptima, se recomienda no exceder 300 metros con un cable UTP de buena calidad. Más allá, pueden aparecer pérdidas.

¿Cómo limpiar el dispositivo?

Use un paño seco y suave. Nunca use disolventes, productos abrasivos o agua. Desconecte siempre el dispositivo antes de limpiarlo.

MANUAL DE USUARIO CREP5930BK NEDIS

Este extensor VGA UTP 1X1 divisor de audio es un dispositivo ideal para una difusión local y una visión remota. Combina la función de division y la funciona de extension. Distribuye la entrada de la SERIAL VGA y la SERIAL de audio a lassonianas locales y remotas al本身就是 tiempo. El receptor por Cat5 x1 trabaja con el transmisor como un modulo funcional completo al recibir la serial distribuida por el transmisor y transmitir a la pantalla. Solo por el cable UTP mas barato con soporte transversal interior, el modulo funcional completo extiene al máximo la pantalla VGA hasta 300 metros.

Characteristicas

Este dispositivo tiene muchas caracteristicas que le permiten render de unamania superior. Entre estas caracteristicas se.Encuentran:

• Extienda la BCH de video VGA y la BCH estéreo de audio hasta 300 metros sobre un cable UTP con soporte transversal interior.
• Ajuste de GAIN (ganancia) y PEAK (pico) para adaptarse a la diferente longitud del cable UTP.

GANANCIA: ajuste de brillo.

PICO:ajuste de inclinacion.

• Soporta una resoluzione maximal de hasta 1920x1200.
• Doble salute de la unidad local: 1 x salute VGA para el situo local, mas 1 x salute de UTP para el situo remot.

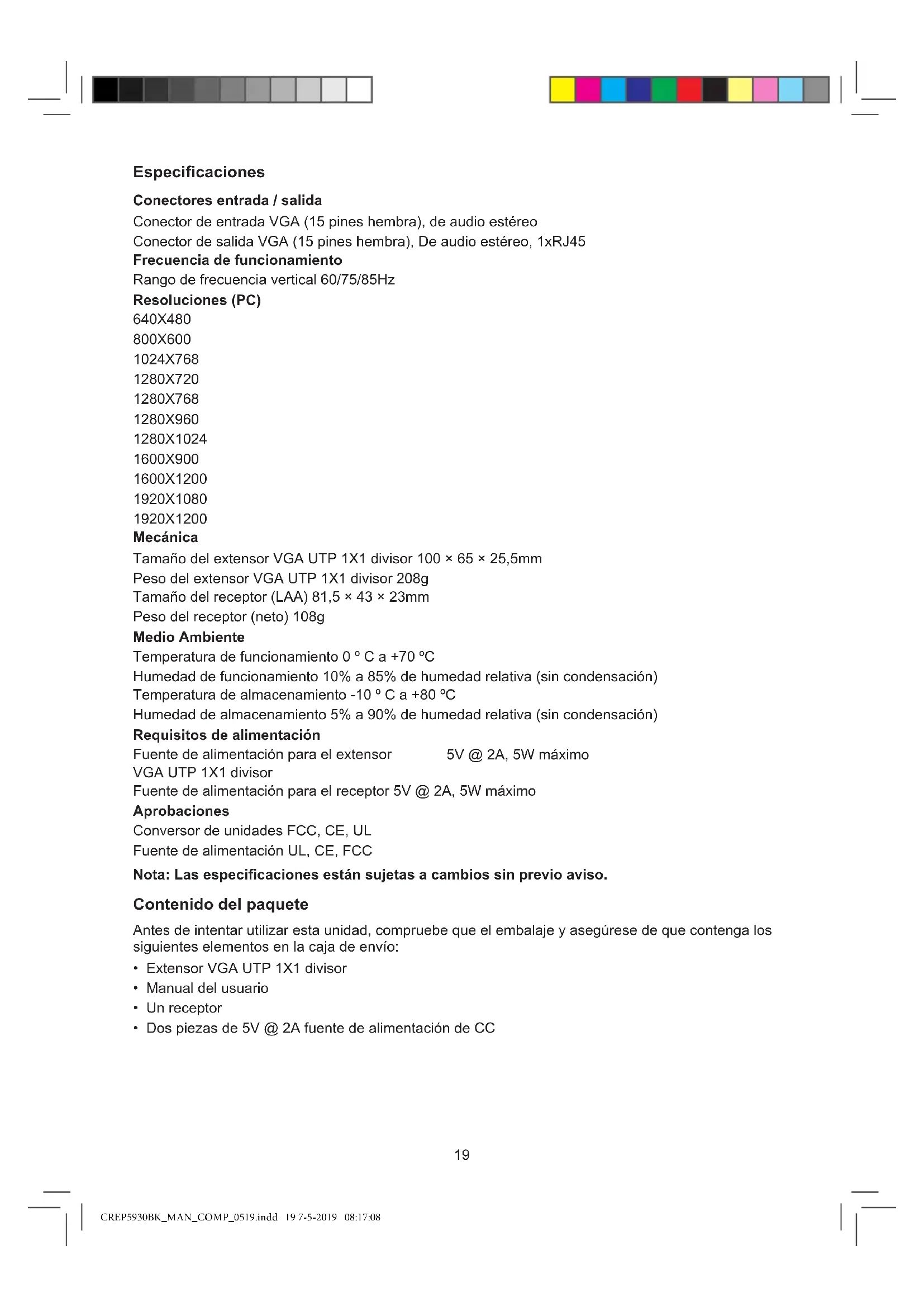

Especillasiones

Conectores entrada /salida

Conector de entrada VGA (15 pines hembra), de audio estéreo

Conector de salute VGA (15 pines hembra), De audio estereo, 1xRJ45

Frecuencia de funciona

Rango de Frequencia vertical 60/75/85Hz

Resoluciones (PC)

640X480

800X600

1024X768

1280X720

1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080

1920X1200

Mecánica

Tamaño del extensor VGA UTP 1X1 divisor 100 × 65 × 25,5mm

Peso del extensor VGA UTP 1X1 divisor 208g

Tamaño del receptor (LAA) 81,5 × 43 × 23mm

Peso del receptor (neto) 108g

Medio Ambiente

Temperatura de funciona 0^ a +70^

Humedad de functionamento 10% a 85% de humedad relativa (sin condensacion)

Temperatura de almacenamento -10 °C a +80 °C

Humedad de almacenamento 5 % a 90 % de humedad relativa (sin condensacion)

Requisitos de alimentación

Fuente de alimentacion para el extensor 5V @ 2A, 5W maximal

VGA UTP 1X1 divisor

Fuente de alimentacion para el receptor 5V @ 2A, 5W maximo

Aprobaciones

Conversor de unidades FCC, CE, UL

Fuente de alimentacion UL, CE, FCC

Nota: Las specifications estan susetas a Cambios sin previo aviso.

Contenido del paquete

Antes de intentar utiliser esta unidad, compruebe que el embalaje y asegúrese de que contenga los siguientes elementos en la caja de envío:

• Extensor VGA UTP 1X1 divisor
• Manual del usuario
• Un receptor
• Dos piezas de 5V @ 2A fuente de alimentacion de CC

• Conecte la fuente unica VGA a la entrada VGA principal con una longitud de cable VGA
• Conectar la calidad VGA del transmisor a una pantalla local y calidad de audio del transistor a una sonda
• Conecte el transmisor y cada receptor mediante una pieza de CAT-5e / 6
• Conecte las開放es VGA de los receptores a las pantallas remotas y calidad de audio de los receptores a las sondas remotas
• Connecte una fuente de alimentacion de 5V @ 2A al divisor VGA UTP 1X1 y las otheras fuentes de alimentacion de 5V @ 2A al receptor.

Atencion: Insertar / extraer el cable con cuidado

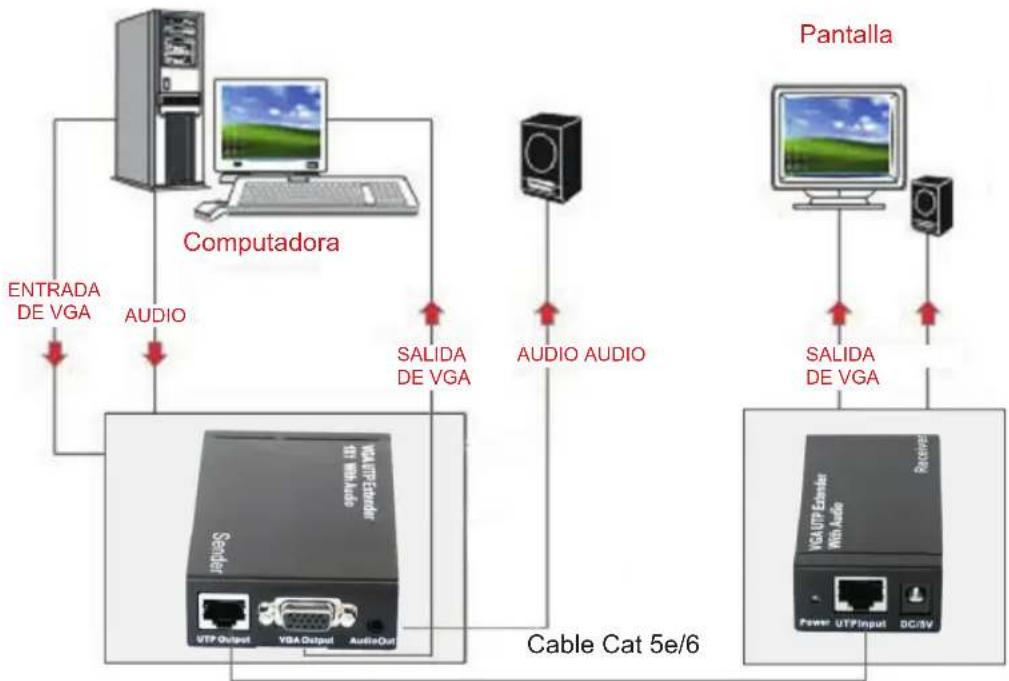

Diagrama de connexion

Medidas de seguridad:

ATENCLON RIESSO DE FLETOCULION NO ABER

Para reducir el peligro de descarga electrica, este producto SOLO

I doberger abrir un的技术o autorizo cuando necesse reparacion.

Desconecte el producto de la toma de corriente y de los除外 equipos si

ocurrieda algo n problema. No exponga el producto al agua ni a la humedad.

Mantenimiento:

Limpielo solo con un paño seco. No utilise disolventes de limpieza ni produits abrasivos.

Garantia:

No se acceptorá网通una garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso Incorrecto del producto.

General:

Las ilustraciones y las specifications podran sufrir cambio sin previo aviso.

Todas las marcas de logotipos y nombres de productos constituyen patentes o MARCAS registraradas a nombre de sus tituales correspondentes, reconocidos como tal.

Conserve estemanual y el embalaje en caso de futura necessities.

Atencion:

Este produit está Sealazo con este symbolo. Esto significa que los produits electricos y electronicos usados no deben mezclarse con los desechos domesticos generales. Existe un Sistema de recogida individual para este tipo de produits.
