Tipo di prodotto	Estensione VGA con audio su UTP
Marca	Nedis
Modello	CREP5930BK
Dimensioni (trasmettitore)	100 × 65 × 25.5 mm
Peso (trasmettitore)	208 g
Dimensioni (ricevitore)	81.5 × 43 × 23 mm
Peso (ricevitore)	108 g
Alimentazione	5 V – 2 A (due adattatori inclusi)
Consumo massimo	5 W per unità
Distanza massima di trasmissione	300 m tramite cavo UTP (con incrocio)
Risoluzione massima supportata	1920 × 1200
Frequenze verticali supportate	60 / 75 / 85 Hz
Risoluzioni supportate	640×480, 800×600, 1024×768, 1280×720, 1280×768, 1280×960, 1280×1024, 1600×900, 1600×1200, 1920×1080, 1920×1200
Connettori di ingresso	1 × VGA (femmina 15 pin), 1 × audio stereo (jack 3.5 mm)
Connettori di uscita	1 × VGA locale (femmina 15 pin), 1 × audio locale, 1 × RJ45 (UTP verso ricevitore)
Impostazioni disponibili	GAIN (luminosità) e PEAK (inclinazione)
Temperatura di funzionamento	0 °C a +70 °C
Umidità di funzionamento	10 % a 85 % UR (senza condensa)
Temperatura di conservazione	-10 °C a +80 °C
Umidità di conservazione	5 % a 90 % UR (senza condensa)
Manutenzione	Pulire con un panno asciutto solo. Non utilizzare solventi.
Sicurezza	Non aprire l'apparecchio. Scollegare in caso di problemi. Non esporre ad acqua o umidità.
Garanzia	Garanzia non valida in caso di modifica o uso scorretto.
Certificazioni	FCC, CE, UL
Contenuto della confezione	Trasmettitore, ricevitore, due adattatori di alimentazione 5 V / 2 A, manuale d'uso

Domande frequenti - CREP5930BK NEDIS

Che tipo di cavo UTP utilizzare per l'estensione?

Utilizzare un cavo CAT-5e o CAT-6 con un incrocio interno per raggiungere una distanza massima di 300 metri.

Posso collegare il ricevitore senza alimentazione?

No, il ricevitore necessita di una propria alimentazione 5 V / 2 A. I due adattatori sono forniti con il kit.

Come regolare la qualità dell'immagine a distanza?

Utilizzare i potenziometri GAIN (luminosità) e PEAK (inclinazione) situati sul trasmettitore. Regolarli in base alla lunghezza del cavo UTP.

Quali risoluzioni sono supportate?

L'apparecchio supporta un'ampia gamma di risoluzioni da 640×480 fino a 1920×1200, con frequenze verticali di 60, 75 o 85 Hz.

Posso collegare più ricevitori in serie?

Il kit comprende un solo ricevitore. Per moltiplicare le uscite, è necessario utilizzare uno splitter aggiuntivo. La connessione è prevista per un solo ricevitore per trasmettitore.

Come collegare l'audio?

Collegare la sorgente audio stereo all'ingresso Audio In del trasmettitore (jack 3.5 mm). L'uscita audio locale è disponibile sul trasmettitore, e l'uscita audio remota sul ricevitore.

Cosa fare se l'immagine è sfocata o non viene visualizzata?

Verificare prima che tutti i cavi siano ben collegati. Regolare le impostazioni GAIN e PEAK. Assicurarsi che la risoluzione della sorgente sia compatibile (max 1920×1200). Provare con un cavo UTP di qualità.

L'apparecchio può funzionare senza ricevitore?

Sì, il trasmettitore dispone di un'uscita VGA locale che funziona indipendentemente dal ricevitore. Può usarlo come un semplice splitter locale.

Qual è la distanza massima senza perdita di qualità?

Per una qualità ottimale, si consiglia di non superare 300 metri con un cavo UTP di buona qualità. Oltre, possono apparire perdite.

Come pulire l'apparecchio?

Utilizzare un panno asciutto e morbido. Non utilizzare mai solventi, prodotti abrasivi o acqua. Scollegare sempre l'apparecchio prima di pulirlo.

MANUALE UTENTE CREP5930BK NEDIS

Estensione VGA con cavo UTP

HASZNÁLATI UTMUTATO (o. 22.)

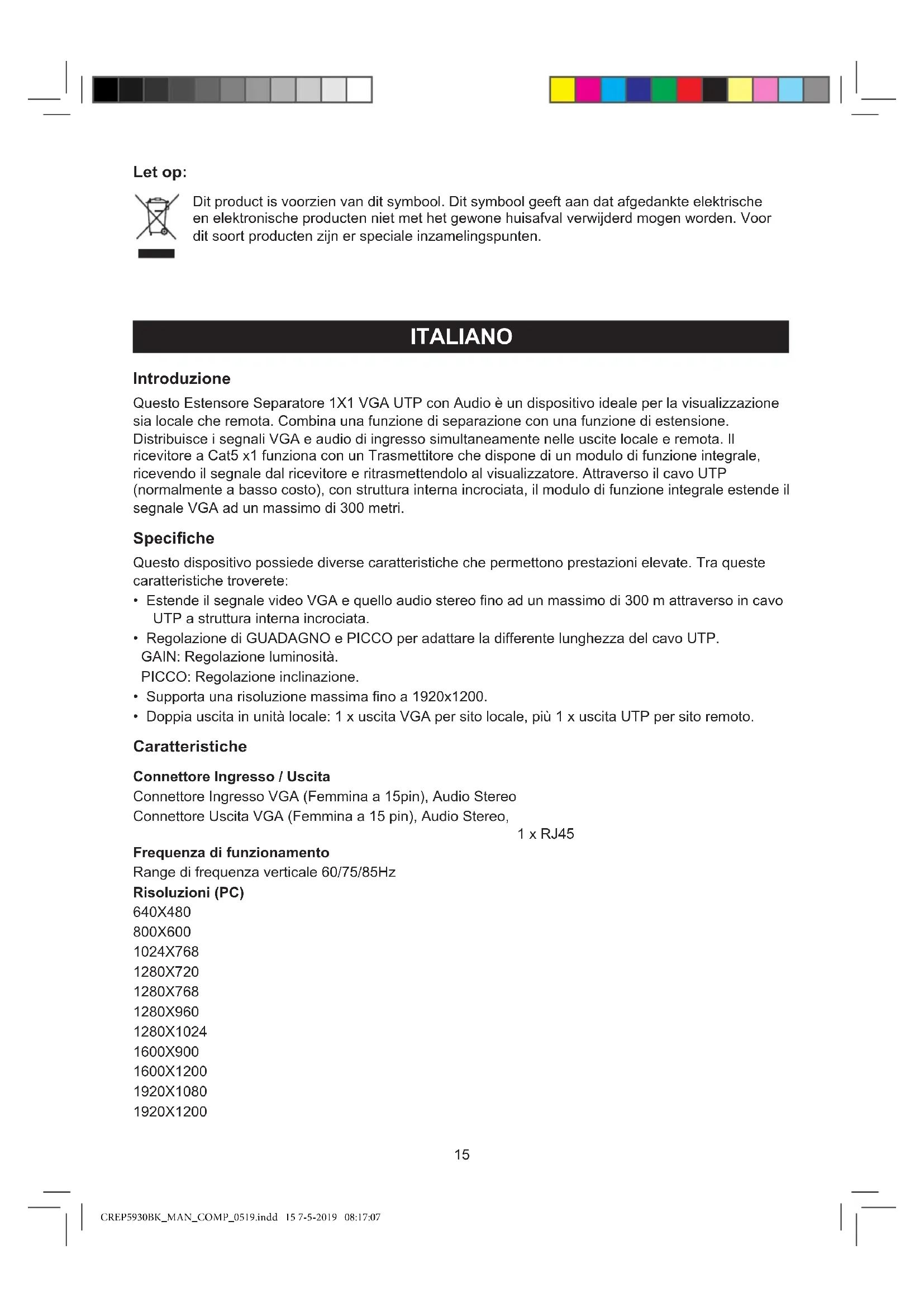

Questo Estensore Separatore 1X1 VGA UTP con Audio è un dispositivo ideale per la visualizzazione sua locale che remota. Combina una funzione di separazione con una funzione di estensione. Distribuisce i segnali VGA e audio di ingresso simultaneamente nelle uscite locale e remota. Il ricevitatore a Cat5 x1 funziona con un Trasmettitore che dispone di un modulo di funzione integrale, ricevendo il segnale dal ricevitore e ritrasmettendolo al visualizzatore. Attraverso il cavo UTP (normalmente a basso costo), con struttura interna incrociata, il modulo di funzione integrale estende il segnale VGA ad un massimo di 300 metri.

Specifice

Questo dispositivo possie diverse caratteristiche che permiettono prestazioni elevate. Tra queste caratteristiche troverete:

• Estende il segnale video VGA e quello audio stereo sono ad un massimo di 300 m trattaverso in cavo UTP a struttura interna incrociata.
• Regolazione di GUADAGNO e PICCO per adattare la differente lunghezza del cavo UTP. GAIN: Regolazione luminosità.

PICCO: Regolazione inclinazione.

Supporta una risoluzione massima sino a 1920x1200.
Doppia uscita in unita locale: 1 x uscita VGA per site locale, piu 1 x uscita UTP per site remoto.

Caratteristica

Connettore Ingrasso / Uscita

Connettore Ingrasso VGA (Femmina a 15pin), Audio Stereo

Connettore Uscita VGA (Femmina a 15 pin), Audio Stereo,

1xRJ45

Frequenza di funzionamento

Range di frequenza verticale 60/75/85Hz

Risoluzioni (PC)

640X480

800X600

1024X768

1280X720

1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080

1920X1200

Meccanica

Dimensione di estensore separatore VGA UTP 1 x 1 100× 65× 25,5mm

Peso di estensore separatore VGA UTP 1 x 1 208g

Dimensione del Ricevitore (P-L-A) 81,5×43×23mm

Peso del Ricevitore (Netto) 108g

Ambiente

Temperatura di funzionamento 0^ a +70^

Umidità di funzionamento 10% a 85% RH (senza condensazione)

Temperatura di conservazione -10^ a +80^

Umidità di conservazione 5% a 90% RH (senza condensazione)

Requisiti di alimentazione:

Alimentazione per estensore separatore VGA UTP 1 x 1 5V@2A, max 5W

Alimentazione per Ricevitore 5V@2A, max 5W

Approvazioni Normative

Unità del convertitore FCC,CE,UL

Alimentazione UL,CE,FCC

Nota: Le specifiche sono soggette a modifica alla preavviso.

Contenuto della confezione

Prima di cercare di utilizzare questa unità, si prega di controllare la confezione ed assicurarsi che gli articioli seguenti siano contentuti nella scatola di spedizione:

• Estensore Separatore VGA UTP 1 x 1
• Manuale Utente
  Un ricevitore
• Due peszzi per alimentazione da 5V@2A DC

Descrizioni del pannello

Emettitore

Ricevitore

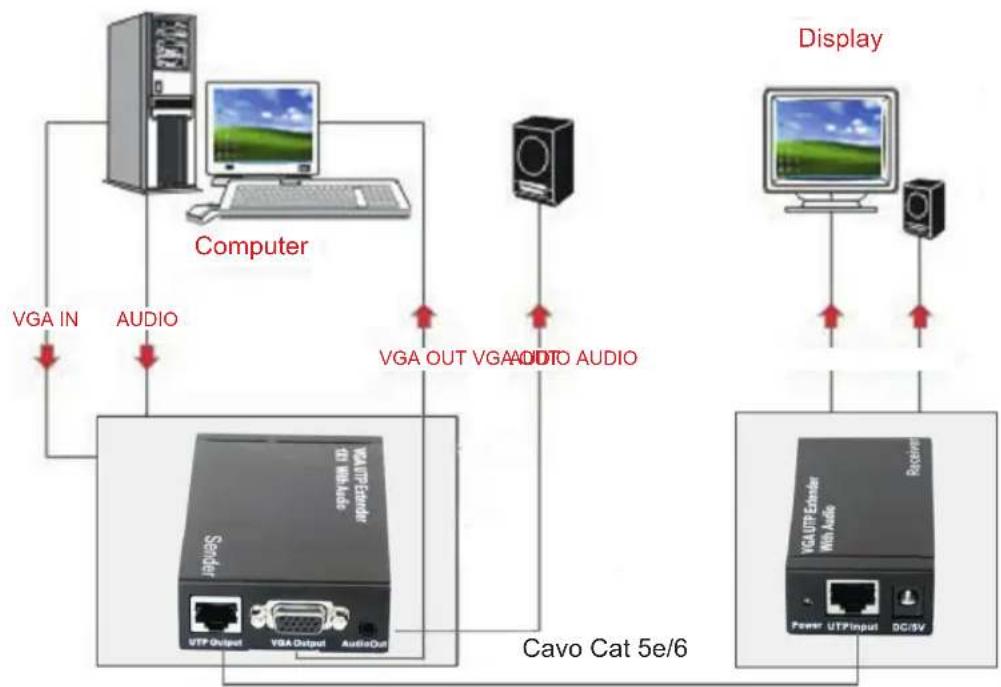

Collegamento e funzionamento

• Collegare la sorgente singola VGA all'ingresso principale VGA utilizzando un cavo VGA
• Connettere l'uscita VGA dell'Emettitore ad un visualizzatore locale e l'uscita audio dell'emettitore ad un Riproduittore locale.
• Collegare l'emettitore ed agli ricevitore utilizzato una parte del CAT-5e/6
• Collegare le uscite VGA dei Ricevitori ai visualizzatori remoti e l'uscita Audio dei Ricevitori a dei riproduitori remoti.
• Inserire un alimentatore da 5V@ 2A nel Separatore VGA UTP 1X1 e l'alto alimentatore da 5V@ 2A nel ricevitore.

Attenzione: Inserire / Estrarre il cavo con cautela

Schema di Collegamento

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, quello prodotto dovrebbe essere aperto SOLO da un technician autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri appearecchi se dovesse

esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzato solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica alla necessita di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispetti titolari e sono riconosciuti come tali in questo documento.

Tenere quello manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo significato, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste unsystema di raccolta differenziata.

ESPANOL

Introduccion
