Type de produit	Extension VGA avec audio sur UTP
Marque	Nedis
Modèle	CREP5930BK
Dimensions (émetteur)	100 × 65 × 25.5 mm
Poids (émetteur)	208 g
Dimensions (récepteur)	81.5 × 43 × 23 mm
Poids (récepteur)	108 g
Alimentation	5 V – 2 A (deux adaptateurs inclus)
Consommation maximale	5 W par unité
Distance maximale de transmission	300 m via câble UTP (avec croisement)
Résolution maximale prise en charge	1920 × 1200
Fréquences verticales supportées	60 / 75 / 85 Hz
Résolutions prises en charge	640×480, 800×600, 1024×768, 1280×720, 1280×768, 1280×960, 1280×1024, 1600×900, 1600×1200, 1920×1080, 1920×1200
Connecteurs d'entrée	1 × VGA (femelle 15 broches), 1 × audio stéréo (jack 3.5 mm)
Connecteurs de sortie	1 × VGA local (femelle 15 broches), 1 × audio local, 1 × RJ45 (UTP vers récepteur)
Réglages disponibles	GAIN (luminosité) et PEAK (inclinaison)
Température de fonctionnement	0 °C à +70 °C
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Température de stockage	-10 °C à +80 °C
Humidité de stockage	5 % à 90 % HR (sans condensation)
Entretien	Nettoyer avec un chiffon sec uniquement. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir l'appareil. Débrancher en cas de problème. Ne pas exposer à l'eau ou à l'humidité.
Garantie	Garantie non valable en cas de modification ou d'utilisation incorrecte.
Certifications	FCC, CE, UL
Contenu de l'emballage	Émetteur, récepteur, deux adaptateurs secteur 5 V / 2 A, manuel d'utilisation

FOIRE AUX QUESTIONS - CREP5930BK NEDIS

Quel type de câble UTP utiliser pour l'extension ?

Utilisez un câble CAT-5e ou CAT-6 avec un croisement interne pour atteindre une distance maximale de 300 mètres.

Puis-je brancher le récepteur sans alimentation ?

Non, le récepteur nécessite sa propre alimentation 5 V / 2 A. Les deux adaptateurs sont fournis avec le kit.

Comment régler la qualité de l'image à distance ?

Utilisez les potentiomètres GAIN (luminosité) et PEAK (inclinaison) situés sur l'émetteur. Ajustez-les en fonction de la longueur du câble UTP.

Quelles résolutions sont supportées ?

L'appareil supporte une large gamme de résolutions allant de 640×480 jusqu'à 1920×1200, avec des fréquences verticales de 60, 75 ou 85 Hz.

Puis-je connecter plusieurs récepteurs en série ?

Le kit comprend un seul récepteur. Pour multiplier les sorties, vous devez utiliser un répartiteur supplémentaire. La connexion est prévue pour un seul récepteur par émetteur.

Comment brancher l'audio ?

Branchez la source audio stéréo à l'entrée Audio In de l'émetteur (jack 3.5 mm). La sortie audio locale est disponible sur l'émetteur, et la sortie audio distante sur le récepteur.

Que faire si l'image est floue ou ne s'affiche pas ?

Vérifiez d'abord que tous les câbles sont bien connectés. Ajustez les réglages GAIN et PEAK. Assurez-vous que la résolution de la source est compatible (max 1920×1200). Testez avec un câble UTP de qualité.

L'appareil peut-il fonctionner sans récepteur ?

Oui, l'émetteur dispose d'une sortie VGA locale qui fonctionne indépendamment du récepteur. Vous pouvez l'utiliser comme un simple répartiteur local.

Quelle est la distance maximale sans perte de qualité ?

Pour une qualité optimale, il est recommandé de ne pas dépasser 300 mètres avec un câble UTP de bonne qualité. Au-delà, des pertes peuvent apparaître.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez jamais de solvants, de produits abrasifs ou d'eau. Débranchez toujours l'appareil avant de le nettoyer.

MODE D'EMPLOI CREP5930BK NEDIS

Extension VGA sur UTP

MANUALE (p. 15)

Ce séparateur d'extension VGA UTP 1 x 1 avec audio est un appareil idéal pour l'affichage local et l'affichage à distance. Il combine la fonction séparation et la fonction extension. Il distribue l'entrée du signal VGA et du signal audio dans les sorties local et à distance simultanément. Le Récepteur CAT 5 x 1 fonctionne avec l'Émetteur comme un module fonctionnel complet en recevant le signal distribué par l'émetteur et en le transmettant à l'affichage. C'est seulement avec un câble UTP, plus coûteux, contenant un croisement à l'intérieur, que le module fonctionnel complet étend l'affichage VGA jusqu'à 300 mètres maximum.

Caracteristiques

Ce périphérique possède de nombreuses fonctionnalités qui permettent une performance supérieure. Parmi ces fonctionnalités, vous trouverez :

• Extension de la vidéo VGA et le signal audio stéréo jusqu'à 300 mètres maximum via un câble UTP avec un croisement à l'intérieur.
• Réglage de GAIN et PEAK à adapter pour différentes longueurs de câble UTP.

GAIN: Réglement de la luminosité.

PEAK: Réglage de l'inclinaison.

• Prise en charge avec une résolution maximale de 1920 × 1200.
• Double sortie à l'unité locale : 1 x sortie VGA pour le site local, plus 1 x sortie UTP pour le site distant.

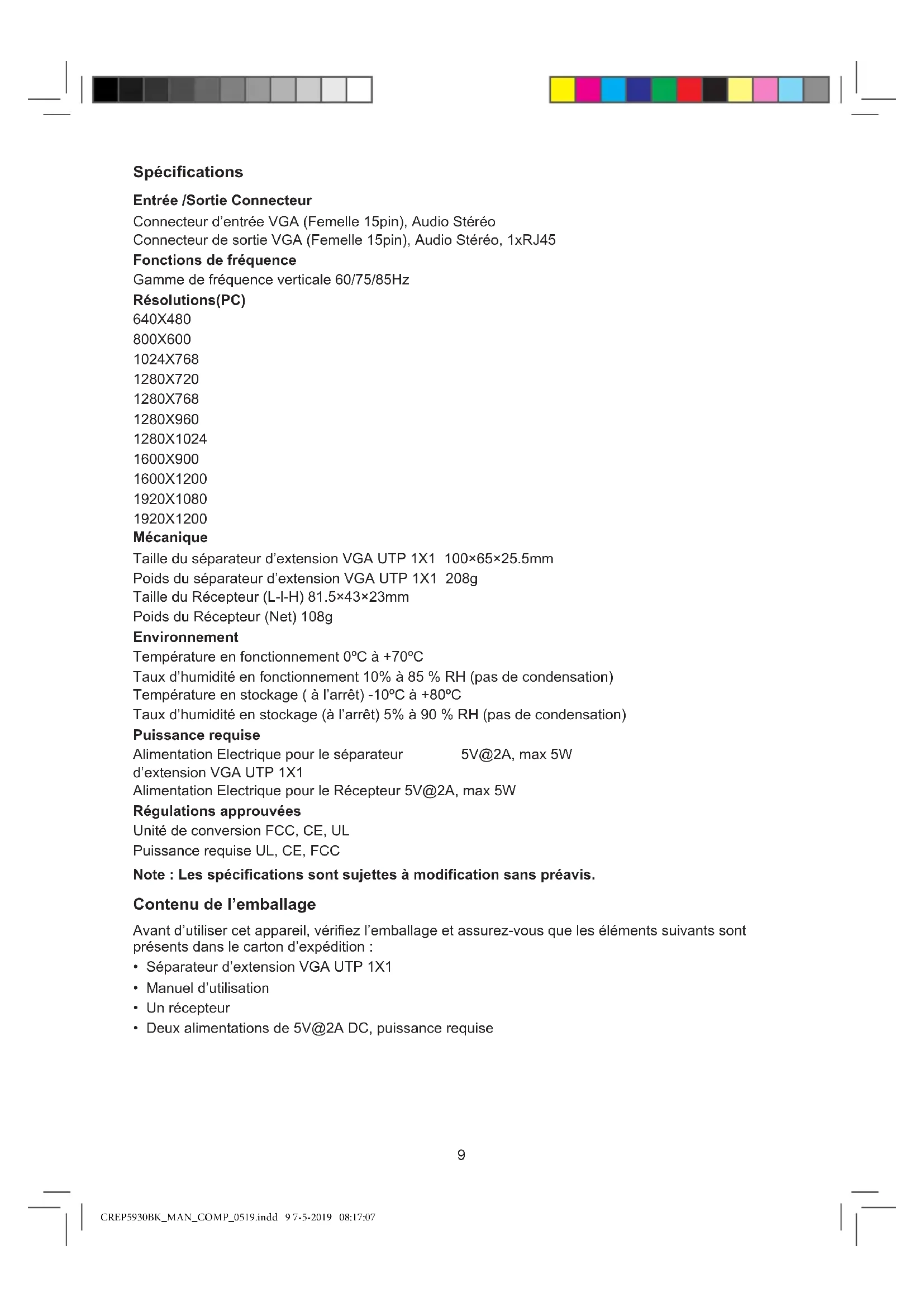

Entrée/sortie connecteur

Connecteur d'entrée VGA (Femelle 15pin), Audio Stereo

Connecteur de sortie VGA (Femelle 15pin), Audio Stereo, 1xRJ45

Fonctions de fréquence

Gamme de fréquence verticale 60/75/85Hz

Résolutions(pc)

640X480

800X600

1024X768

1280X720

1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080

1920X1200

Mécanique

Taille du séparateur d'extension VGA UTP 1X1 100× 65× 25.5mm

Poids du séparateur d'extension VGA UTP 1X1 208g

Taille du Récepteur (L-I-H) 81.5×43×23mm

Poids du Récepteur (Net) 108g

Environnement

Température en fonctionnement 0°C à +70°C

Taux d'humidité en fonctionnement 10% à 85% RH (pas de condensation)

Température en stockage (à l'arrêt) -10°C à +80°C

Taux d'humidité en stockage (à l'arrêt) 5% à 90% RH (pas de condensation)

Puissance requise

Alimentation Électrique pour le séparateur 5V@2A, max 5W

d'extension VGA UTP 1x1

Alimentation Électrique pour le Récepteur 5V@2A, max 5W

Régulations approuvées

Unité de conversion FCC, CE, UL

Puissance requise UL, CE, FCC

Note : Les spécifications sont sujettes à modification sans préavis.

Contenu de l'emballage

Avant d'utiliser cet appareil, vérifie l'emballage et assurez-vous que les éléments suivants sont présents dans le carton d'expédition :

• Séparateur d'extension VGA UTP 1x1
• Manuel d'utilisation
• Un récepteur
• Deux alimentations de 5V@2A DC, puissance requise

Connexion et opération

• Connecter la source VGA simple à la source d'entrée VGA principale en utilisant une longueur de câble VGA.
• Connecter la sortie VGA de l'Émetteur à un afficheur local et la sortie Audio de l'Émetteur à une sonde acoustique local.
• Connecter l'Émetteur et chaque Récepteur en utilisant un CAT-5e/6
• Connecter les sorties VGA des récepteurs aux écrans à distance et la sortie audio des récepteurs aux sondeurs à distance.
• Brancher l'une des alimentations 5V@ 2A au séparateur VGA UTP 1X1 et l'autre alimentation 5V@ 2A au Récepteur.

Attention: Insérer/Retirer le câble doucement

Schéma de connexion

Consignes de sécurité :

Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne

Pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document. Conservez ce manuel et l'emballage pour toute référence ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
