Produkttype	VGA-udvidelse med lyd over UTP
Mærke	Nedis
Model	CREP5930BK
Dimensioner (sender)	100 × 65 × 25.5 mm
Vægt (sender)	208 g
Dimensioner (modtager)	81.5 × 43 × 23 mm
Vægt (modtager)	108 g
Strømforsyning	5 V – 2 A (to adaptere inkluderet)
Maksimalt strømforbrug	5 W pr. enhed
Maksimal transmissionafstand	300 m via UTP-kabel (med krydsning)
Maksimal understøttet opløsning	1920 × 1200
Understøttede vertikale frekvenser	60 / 75 / 85 Hz
Understøttede opløsninger	640×480, 800×600, 1024×768, 1280×720, 1280×768, 1280×960, 1280×1024, 1600×900, 1600×1200, 1920×1080, 1920×1200
Indgangsstik	1 × VGA (hun 15 ben), 1 × stereo lyd (3.5 mm jack)
Udgangsstik	1 × lokal VGA (hun 15 ben), 1 × lokal lyd, 1 × RJ45 (UTP til modtager)
Tilgængelige justeringer	GAIN (lysstyrke) og PEAK (hældning)
Driftstemperatur	0 °C til +70 °C
Driftsluftfugtighed	10 % til 85 % RH (uden kondens)
Opbevaringstemperatur	-10 °C til +80 °C
Opbevaringsluftfugtighed	5 % til 90 % RH (uden kondens)
Vedligeholdelse	Rengør kun med en tør klud. Brug ikke opløsningsmidler.
Sikkerhed	Åbn ikke enheden. Tag stikket ud ved problemer. Udsæt ikke for vand eller fugt.
Garanti	Garantien gælder ikke ved ændringer eller forkert brug.
Certificeringer	FCC, CE, UL
Pakkeindhold	Sender, modtager, to strømadaptere 5 V / 2 A, brugermanual

Ofte stillede spørgsmål - CREP5930BK NEDIS

Hvilken type UTP-kabel skal jeg bruge til udvidelsen?

Brug et CAT-5e eller CAT-6 kabel med intern krydsning for at opnå en maksimal afstand på 300 meter.

Kan jeg tilslutte modtageren uden strøm?

Nej, modtageren kræver sin egen strømforsyning 5 V / 2 A. Begge adaptere følger med kittet.

Hvordan justerer jeg billedkvaliteten på afstand?

Brug potentiometrene GAIN (lysstyrke) og PEAK (hældning) på senderen. Juster dem efter UTP-kablets længde.

Hvilke opløsninger understøttes?

Enheden understøtter en bred vifte af opløsninger fra 640×480 op til 1920×1200, med vertikale frekvenser på 60, 75 eller 85 Hz.

Kan jeg tilslutte flere modtagere i serie?

Kittet indeholder én modtager. For at multiplicere udgangene skal du bruge en ekstra splitter. Forbindelsen er beregnet til én modtager pr. sender.

Hvordan tilslutter jeg lyden?

Tilslut stereolydkilden til Audio In-indgangen på senderen (3.5 mm jack). Den lokale lydudgang er på senderen, og den fjerne lydudgang på modtageren.

Hvad gør jeg, hvis billedet er sløret eller ikke vises?

Kontroller først, at alle kabler er tilsluttet korrekt. Juster GAIN og PEAK-indstillingerne. Sørg for, at kildens opløsning er kompatibel (max 1920×1200). Test med et kvalitets UTP-kabel.

Kan enheden fungere uden modtager?

Ja, senderen har en lokal VGA-udgang, der fungerer uafhængigt af modtageren. Du kan bruge den som en simpel lokal splitter.

Hvad er den maksimale afstand uden kvalitetstab?

For optimal kvalitet anbefales det ikke at overskride 300 meter med et godt UTP-kabel. Derefter kan der opstå tab.

Hvordan rengør jeg enheden?

Brug en tør og blød klud. Brug aldrig opløsningsmidler, slibende produkter eller vand. Tag altid stikket ud af enheden, før du rengør den.

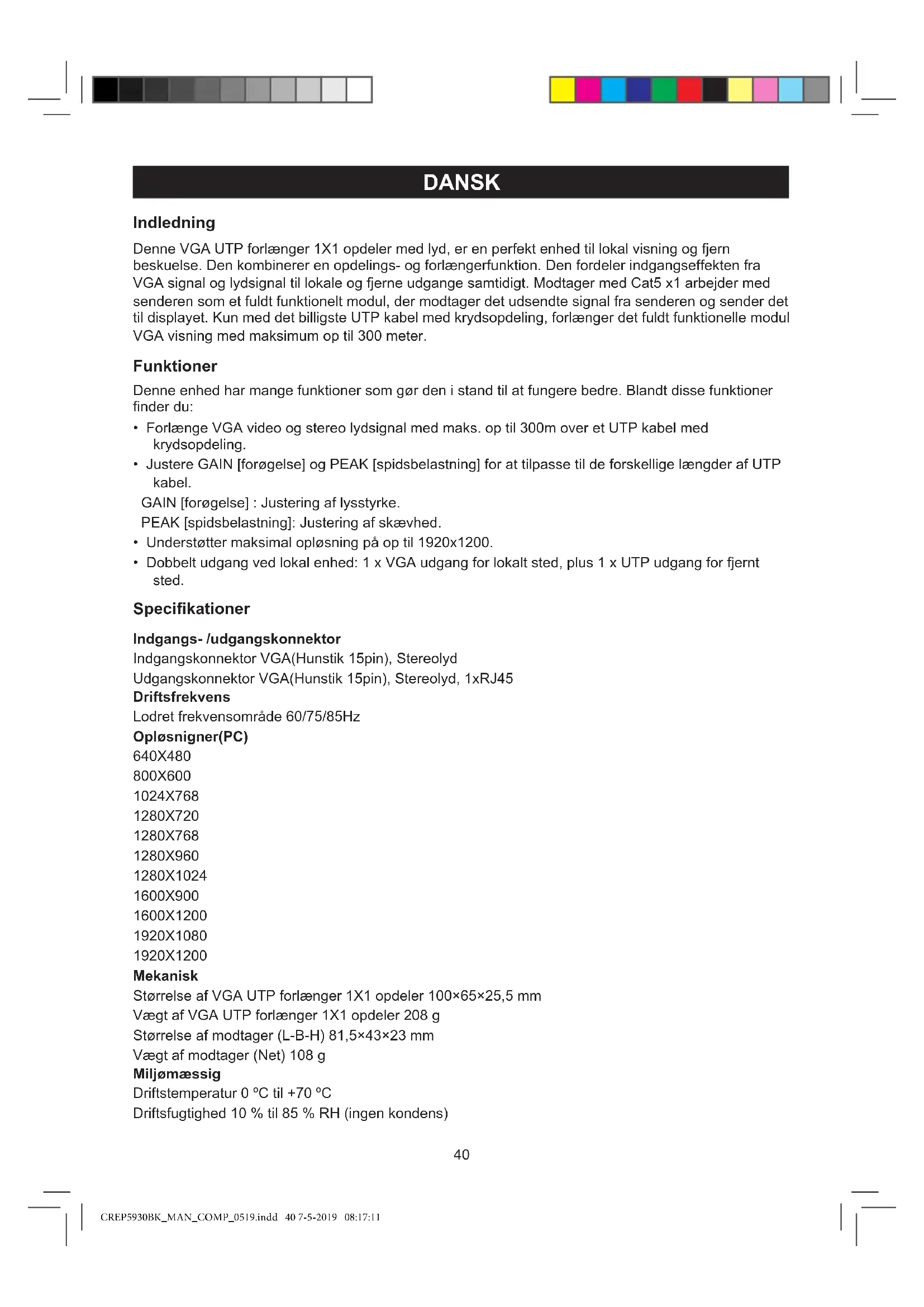

BRUGSANVISNING CREP5930BK NEDIS

Sakerhetsanvisningar:

Denne VGA UTP forlanger 1X1 opdeler med lyd, er en perfecten heder til lokal visning og fjern beskuelse. Den kombinerer en opdelings- og forlangerfunktion. Den fordeler indgangseffekten fra VGA signal og lydsignal til lokale og fjerne udgange samtidigt. Modtager med Cat5 x1 arbejder med senderen som et fuldt Funktionelt modul, der modtager det udsendte signal fra senderen og sender det til displayet. Kun med det billigste UTP kabel med krydsopdeling, forlanger det fuldt functiionelle modul VGA visning med maksimum op til 300 meter.

Funktioner

Denne enhed har mange Funktioner som gør den i stand til at fungere bedre. Blandt disse functiomer finder du:

• Forlange VGA video og stereo lydsignal med maks. op til 300m over et UTP kabel med krydsopdeling.
• Justere GAIN [foroge] og PEAK [spidsbelastning] for at tilpasse til de forskellige laengder af UTP kabel.

GAIN [forogeelse] : Justering af lysystyrke.

PEAK [spidsbelastning]: Justering af skævhed.

Understotter maksimal oplosning pa op til 1920x1200.
- Dobbelt udgang ved lokal enhed: 1 x VGA udgang for lokalt sted, plus 1 x UTP udgang for fjert sted.

Specificationer

Indgangs-/udgangskonnektor

Indgangskonnektor VGA(Hunstik 15pin), Stereolyd

Udgangskonnektor VGA(Hunstik 15pin), Stereolyd, 1xRJ45

Driftsfrekyens

Lodret frekvensomräde 60/75/85Hz

Opløsnigner(PC)

640X480

800X600

1024X768

1280X720

1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080

1920X1200

Mekanisk

Storrelse af VGA UTP forlanger 1X1 opdeler 100× 65× 25,5mm

Vægt af VGA UTP forlaenger 1X1 opdeler 208 g

Storrelse af modtager (L-B-H) 81,5×43×23 mm

Vægt af modtager (Net) 108 g

Miljømaessig

Driftstemperatur 0^ til +70^

Driftsfugtighed 10% til 85% RH (ingen kondens)

Opbevaringstemperatur -10 ^ C til +80^

Opbevaringsfugtighed 5 % til 90 % RH (ingen kondens)

Behov for strøm

Ström Forsyning for VGA UTP forlaenger 1X1 opdeler 5V@2A, maks. 5W

Ström Forsyning til modtager 5V@2A, maks. 5W

Lovgivningsmaessige godkendelser

Omskifterenhed FCC,CE,UL

Ström Forsyning UL,CE,FCC

Bemerk: Specifikationer kan aendres.uden varsel.

Pakkens indhold

För du forsøger at bruge davon enchod, kontROLLER venligst emballagen og kontROLLER at de følgende articler medfølger i pakken:

VGA UTP forlaenger 1X1 opdeler
Brugervejledning
Modtager
To 5V@2A DC strømforsyning

Beskrivelse af paneler

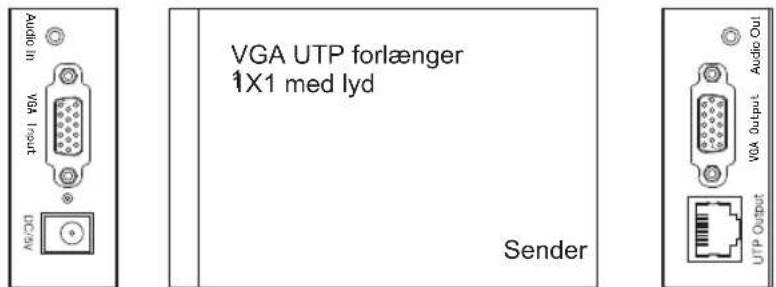

Sender

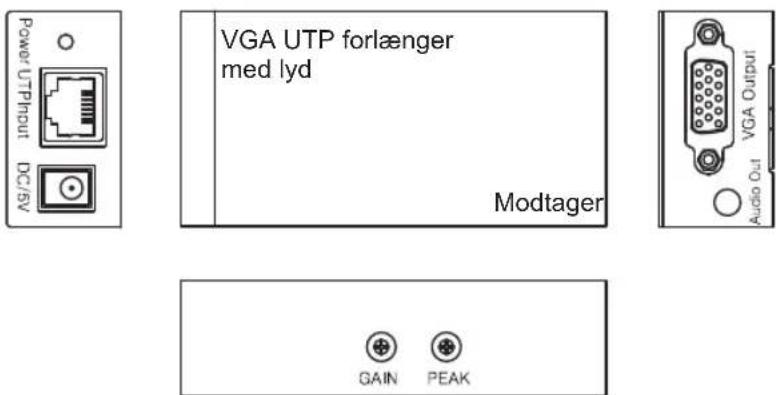

Modtager

• Tilslut en VGA kilde til den Forste VGA ingang ved at bruge et stykke VGA kabel

• Tilslut senderens VGA udgang til en lokal display og audio udgang fra senderen til en lokal tonegiver

• Tilslut senderen og hver modtager med et stykke CAT-5e/6

• Tilslut VGA udgange fra modtagere til fierne display og modtagerens lydudgange til fierne toneigiver
• Tilslut en 5V@2A strømforsyning til VGA UTP 1X1 opdeleren og den,anden til 5V@2A strømforsyning til modtageren.

Bemerk: Vær forsigtig nár du isætter eller trækker kablet ud

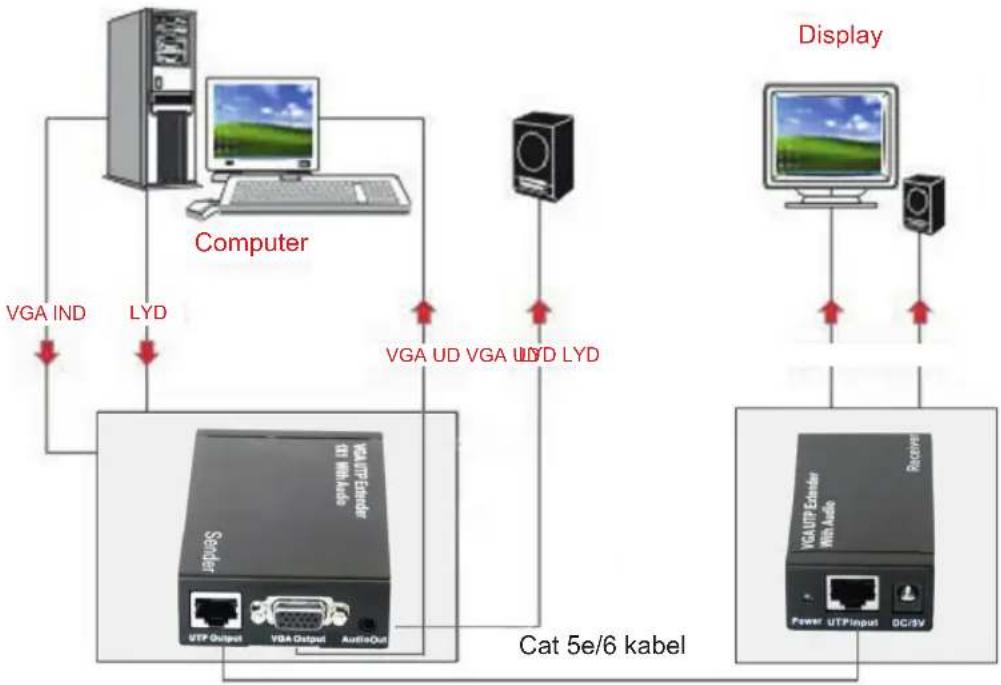

Tilslutningsdiagram

Sikkerhedsforholdsregler:

For at nedsætte risikoen for elektrisk stød, ma dette produit, f.eks. nar der kræves service, KUN ábnes af en autorisert tekniker. Frakobl produitet stikkontakten og andet udstyr, hvis der opstár et problem. Udsæt ikke

produktet for vand eller fugt.

Vedligeholdelse:

Rengør kun med en tør klud. Brug ikke oplosningsmidler eller slimbende rengøringsmidler.

Garanti:

Ingen garanti og ikke noget ansvar kan patages forændringer af produktet eller for skade på grund af forkert brug af dette produit.

Generelt:

Design og specifikationer kan ændres.uden varsel.

Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhorende deres respektive ejere og anses herved som sadan.

Gem brugervejledningen og emballagen til senere brug.

Bemerk:

Dette produit er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk udstyr ikke må bortskaffes sammen med alminderigt husholdningsaffald. Der findes saerlige indsamlingssystemer forppe produkter.

NORSK

Innledning

Driftsfuktiget 10% til 85% RH (ingen kondens)

Lagringstemperatur -10 °C to +80 °C

Lagringsfuktigkeit 5 % til 90 % RH (ingen kondens)

Strømkrav

Strömkrav for VGA UTP-forlengelse 1X1 splitter 5V@2A, maks 5W

Ström Forsyning for mottaker 5V@2A, maks 5W

Sikkerhetsforholdsregler:

FARE

FARE FOR STROMSTOT MA IKKE APKEG
