CREP5930BK - Digitaalinen äänenmuunnin NEDIS - Ilmainen käyttöohje ja opas

Tuotetyyppi	VGA-laajennus äänellä UTP:n kautta
Merkki	Nedis
Malli	CREP5930BK
Mitat (lähetin)	100 × 65 × 25,5 mm
Paino (lähetin)	208 g
Mitat (vastaanotin)	81,5 × 43 × 23 mm
Paino (vastaanotin)	108 g
Virtalähde	5 V – 2 A (kaksi sovitinta mukana)
Maksimikulutus	5 W per yksikkö
Maksimi siirtoetäisyys	300 m UTP-kaapelilla (ristikytkennällä)
Maksimi tuettu resoluutio	1920 × 1200
Tuetut pystytaajuudet	60 / 75 / 85 Hz
Tuetut resoluutiot	640×480, 800×600, 1024×768, 1280×720, 1280×768, 1280×960, 1280×1024, 1600×900, 1600×1200, 1920×1080, 1920×1200
Tuloliittimet	1 × VGA (naaras 15-nastainen), 1 × stereoääni (3,5 mm jack)
Lähtöliittimet	1 × paikallinen VGA (naaras 15-nastainen), 1 × paikallinen ääni, 1 × RJ45 (UTP vastaanottimelle)
Käytettävissä olevat säädöt	GAIN (kirkkaus) ja PEAK (kaltevuus)
Käyttölämpötila	0 °C ... +70 °C
Käyttökosteus	10 % ... 85 % RH (ilman kondensoitumista)
Säilytyslämpötila	-10 °C ... +80 °C
Säilytyskosteus	5 % ... 90 % RH (ilman kondensoitumista)
Huolto	Puhdista vain kuivalla liinalla. Älä käytä liuottimia.
Turvallisuus	Älä avaa laitetta. Irrota verkkovirta ongelmatilanteissa. Älä altista vedelle tai kosteudelle.
Takuu	Takuu ei ole voimassa, jos laitetta on muutettu tai käytetty väärin.
Sertifikaatit	FCC, CE, UL
Pakkauksen sisältö	Lähetin, vastaanotin, kaksi verkkovirtasovitinta (5 V / 2 A), käyttöohje

Usein kysytyt kysymykset - CREP5930BK NEDIS

Millaista UTP-kaapelia tulisi käyttää laajennukseen?

Käytä CAT-5e tai CAT-6 -kaapelia, jossa on sisäinen ristikytkentä, saavuttaaksesi maksimi 300 metrin etäisyyden.

Voinko liittää vastaanottimen ilman virtalähdettä?

Ei, vastaanotin tarvitsee oman 5 V / 2 A virtalähteen. Molemmat sovittimet toimitetaan pakkauksessa.

Kuinka säädän kuvanlaatua etänä?

Käytä lähettimessä olevia GAIN (kirkkaus) ja PEAK (kaltevuus) -säätimiä. Säädä niitä UTP-kaapelin pituuden mukaan.

Mitä resoluutioita tuetaan?

Laite tukee laajaa valikoimaa resoluutioita 640×480:stä 1920×1200:een, pystytaajuuksilla 60, 75 tai 85 Hz.

Voinko kytkeä useita vastaanottimia sarjaan?

Sarja sisältää yhden vastaanottimen. Jos haluat lisätä lähtöjä, tarvitset erillisen jakajan. Liitäntä on suunniteltu yhdelle vastaanottimelle lähetintä kohti.

Kuinka kytken äänen?

Kytke stereoäänilähde lähettimen Audio In -tuloon (3,5 mm jack). Paikallinen äänilähtö on lähettimessä ja etä-äänilähtö vastaanottimessa.

Mitä tehdä, jos kuva on epätarkka tai ei näy?

Tarkista ensin, että kaikki kaapelit on kytketty oikein. Säädä GAIN ja PEAK -asetuksia. Varmista, että lähteen resoluutio on yhteensopiva (max 1920×1200). Kokeile laadukasta UTP-kaapelia.

Voiko laite toimia ilman vastaanotinta?

Kyllä, lähettimessä on paikallinen VGA-lähtö, joka toimii itsenäisesti vastaanottimesta. Voit käyttää sitä yksinkertaisena paikallisena jakajana.

Mikä on maksimietäisyys ilman laadun heikkenemistä?

Optimaalisen laadun saavuttamiseksi on suositeltavaa olla ylittämättä 300 metriä laadukkaalla UTP-kaapelilla. Tämän yli voi esiintyä häviöitä.

Kuinka puhdistan laitteen?

Käytä kuivaa ja pehmeää liinaa. Älä koskaan käytä liuottimia, hankaavia aineita tai vettä. Irrota aina laite virtalähteestä ennen puhdistusta.

KÄYTTÖOHJE CREP5930BK NEDIS

BRUKSANVISNING (s. 28)

VGA-kontakt UTP

MANUAL DE UTILIZARE (p. 34)

VGA prin extender UTP

BRUGERVEJLEDNING (p. 40)

VGA over UTP forlanger

ANLEITUNG (s. 5)

VGA / UTP -laajennin

NAVOD KPOUZITI (s. 31)

Extender VGA pres UTP

EFXEPIIAIO XPHH2H2 (37)

VGA extender UTP

VEILEDNING (p. 43)

VGA over UTP-forlenger

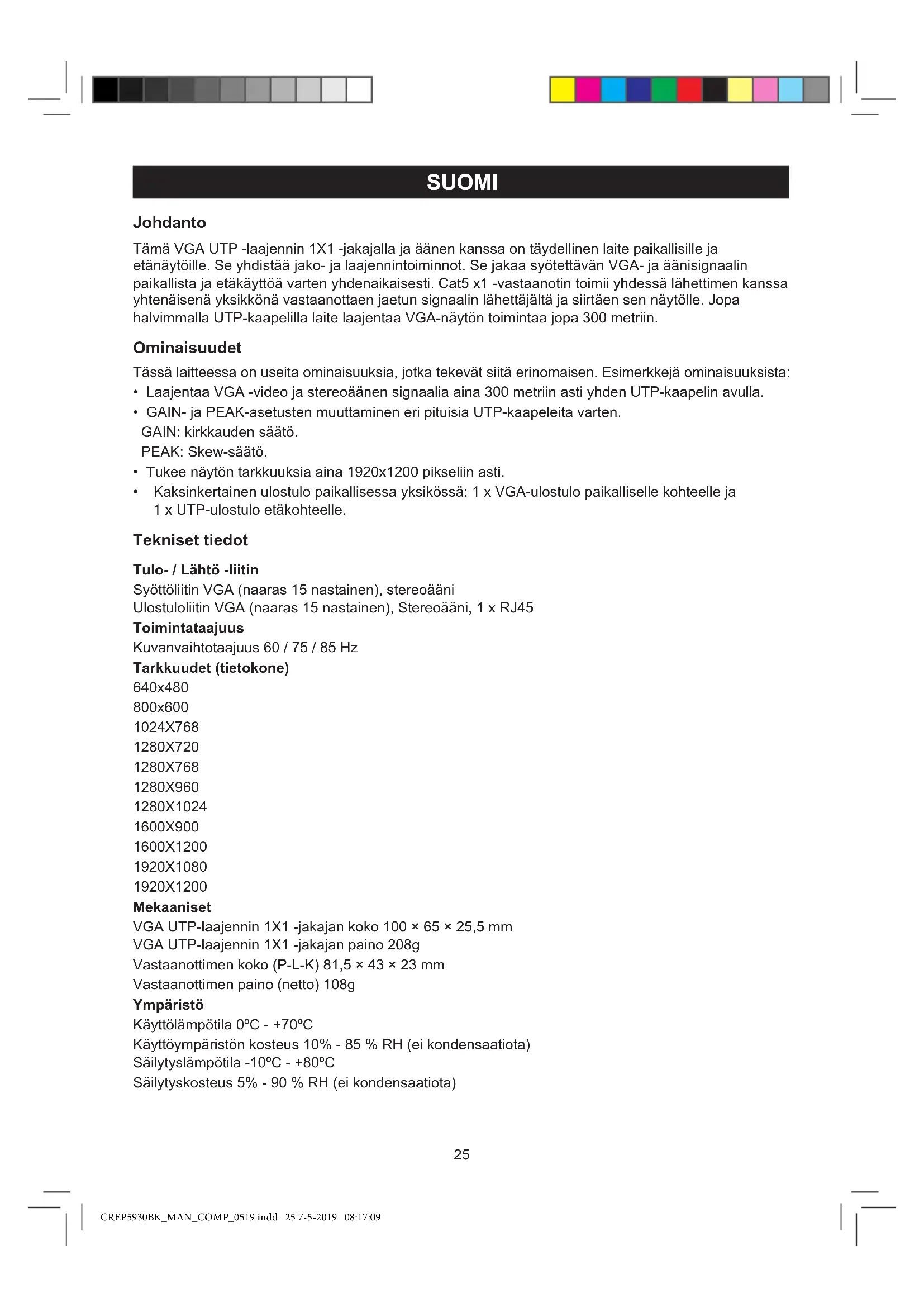

ENGLISH

Introduction

Tämä VGA UTP -laajennin 1X1 -jakajalla ja aänen kanssa on taydellinen laite paikallsille ja etanäytöille. Se yhdistää jako- ja laajennintoiminnot. Se jakaa syötettävän VGA- ja aänisignaalin paikallista ja etakäytöä varten yhdenaikaisesti. Cat5 x1 -vastaanotin toimii yhdessä lahettimen kanssa yhtenäisenä yksikkönä vastaanottaen jaetun signaalin lahettäälta ja siirtäen sen näytölle. Jopa halvimmalla UTP-kaapelilla laite laajentaa VGA-näytö toimintaa jopa 300 metriin.

Ominaisuudet

Tässä laitteessa on useita ominaisuuksa, jotka tekevat siitta erinomaisen. Esimerkkejä ominaisuuktista:

• Laajentaa VGA -video ja stereoänen signaalia aina 300 metriin asti yhden UTP-kaapelin avulla.
  GAIN- ja PEAK-asetusten muuttaminen eri pituisia UTP-kaapeleita varten.

GAIN: kirkkauden saatö.

PEAK: Skew-saàtö.

• Tukee nayton tarkkuuksia aina 1920x1200 pikseliin asti.
• Kaksinkertainen ulostulo paikallisessa yksikössä: 1 x VGA-ulostulo paikalliselle kohtelle ja 1 x UTP-ulostulo etäkohtelle.

Tekniset tiedot

Tulo-/Lähtö -liitin

Syöttöliitin VGA (naaras 15 nastainen), stereoääni

Ulostuloliitin VGA (naaras 15 nastainen), Stereoääni, 1 x RJ45

Toimintataajuus

Kuvanvaihtotaajuus 60 / 75 / 85 Hz

Tarkkuudet (tietokone)

640x480

800x600

1024X768

1280X720

1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080

1920X1200

Mekaaniset

VGA UTP-laajennin 1X1-jakajan koko 100× 65× 25,5mm

VGA UTP-laajennin 1X1-jakajan paino 208g

Vastaanottimen koko (P-L-K) 81,5× 43× 23mm

Vastaanottimen paino (netto) 108g

Ymparisto

Käytölämpötila 0^ + 70^

Käytömpäristön kosteus 10% - 85% RH (ei kondensaatiota)

Säitytslampötila -10°C +80°C

Virtalähde VGA UTP -laajennin 1X1 -jakajalle 5V@2A, korkeintaan 5W

Virtalähde vastaanottimelle 5V@2A, korkeintaan 5W

Hyväksynnät

Muunnin FCC,CE,UL

Virtalahde UL,CE,FCC

Huomautus: Tekniset tiedot voivat muuttua ilman eri ilmoitusta.

Pakkauksen sisälto

Tarkasta pakkaus ennen laitteen käytöä ja varmistu, etta pakkaus sisältaa seuraavat osat:

VGA UTP -laajennin 1X1-jakaja
- Käytäjan opas
Yksi vastaanotin
- Kaksi kappaletta 5V@2A DC -virtalähteitä

Panelielenukvaukset

Lahetin

Vastaanotin

Liitannat ja toiminta

• Liitä yksittäinen VGA-lähde pää VGA-syöttöän käytämälla VGA-kaapelia
• Liä lähettimen VGA-lähtö paikalliseen näytöän ja lahettimen aen lähtö paikalliseen toistimeen

• Yhdistä lahetin ja jokainen vastaanotin käytämällä CAT-5e/6-osaa

• Liitä vastaanottimien VGA-lahdöt etanayttöihin ja vastaanottimien aänilahdöt etatoistimi.
  Liitta yksi 5V@ 2A -virtalahde VGA UTP 1X1 -jakajaan ja toinen 5V@2A -virtalahde vastaanottimeen.

Huomio: Kiinnitta / irrota kaapeli varoen

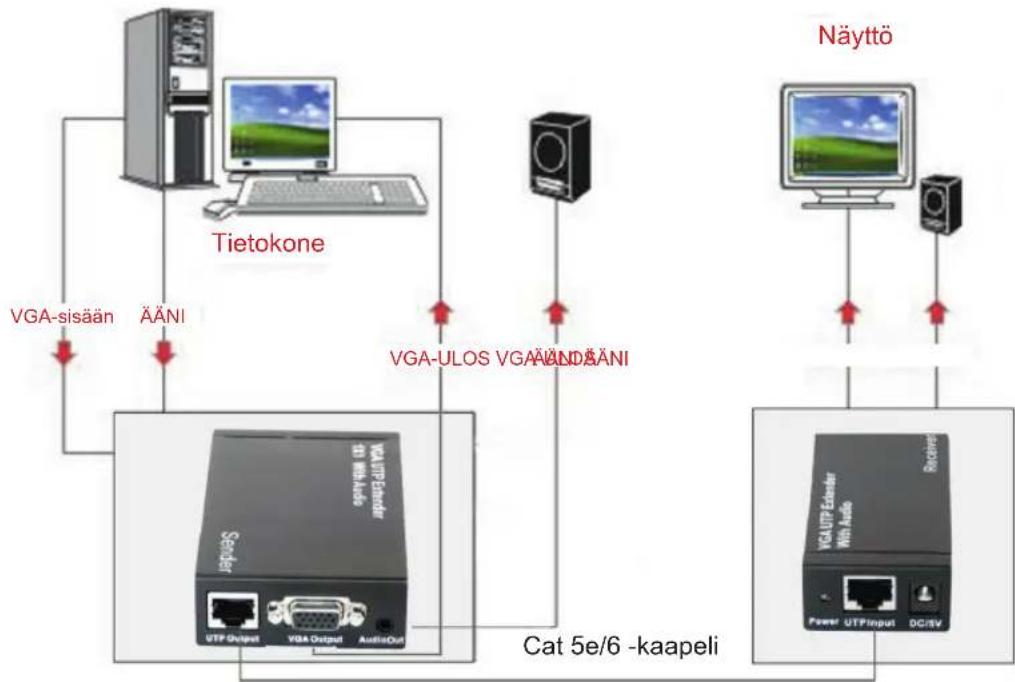

Liitäntäkaavio

Turvallisuuteen liittyvat varoitukset:

Sahköskun riskin pientamiseksi, AINOASTAAN valtuuttu huoltohenkiloa saa avata taman laitteen huohtoa varten. Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista. Alä altista laitetta

vedelle alakkosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitäöityvät, jos tuote vaurioituu sihen tehtyen muutoksien tai sen vaärinkayton takia.

Yleistä:

Muutoksia mallin ja teknisin ominaisuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitta on kasileltäva sellaisina.

Säilytä käyttohjeet ja pakkaus myohempää käytötarvetta varten.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytetyä sahkö- tai elektronisia tuotteita saa havittäkotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjarestelmä.
