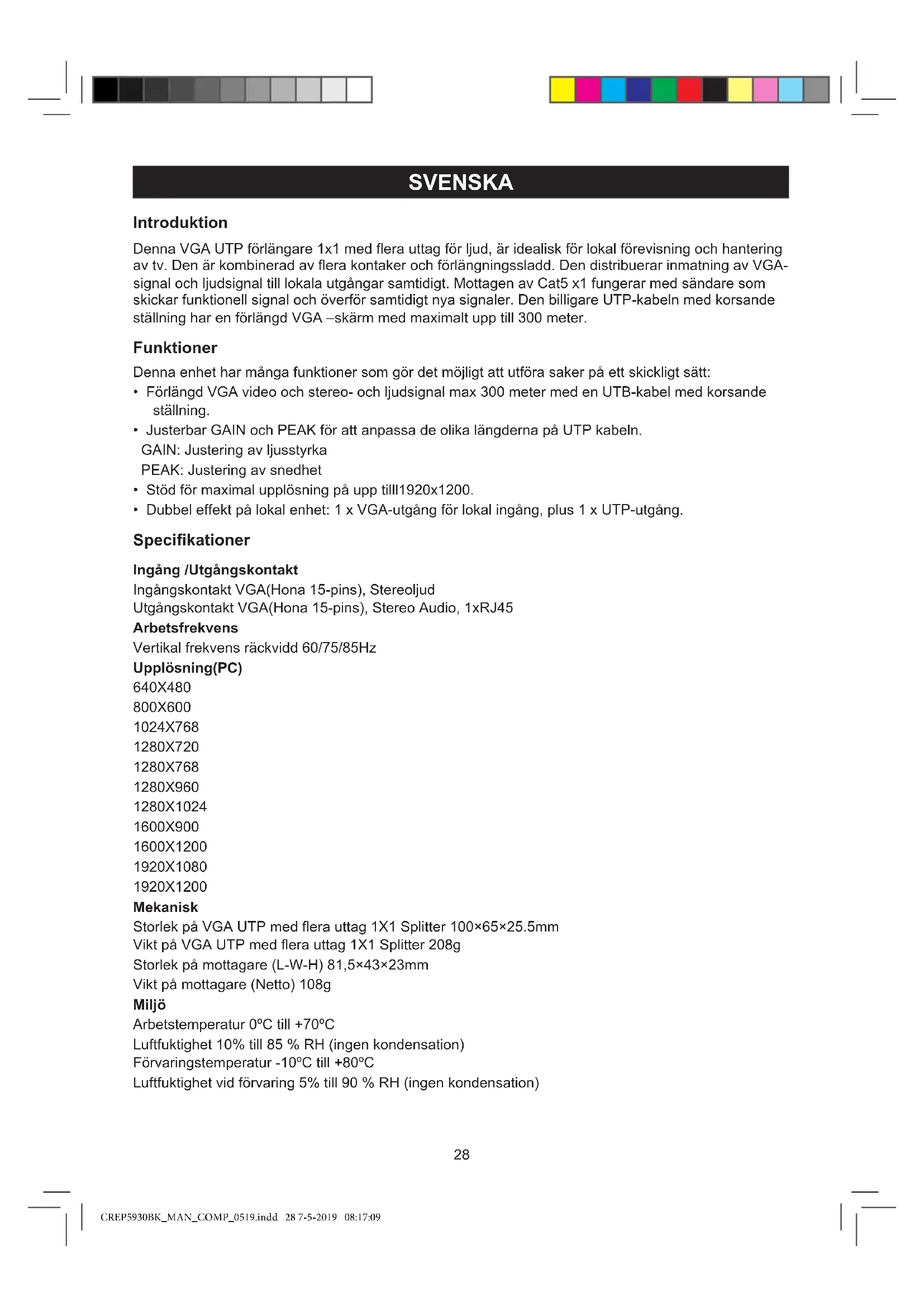

ÄLÄ AVAA HUOMIO CREP5930BK_MAN_COMP_0519.indd 27 7-5-2019 08:17:0928 SVENSKA Introduktion Denna VGA UTP förlängare 1x1 med era uttag för ljud, är idealisk för lokal förevisning och hantering av tv. Den är kombinerad av era kontaker och förlängningssladd. Den distribuerar inmatning av VGA- signal och ljudsignal till lokala utgångar samtidigt. Mottagen av Cat5 x1 fungerar med sändare som skickar funktionell signal och överför samtidigt nya signaler. Den billigare UTP-kabeln med korsande ställning har en förlängd VGA –skärm med maximalt upp till 300 meter. Funktioner Denna enhet har många funktioner som gör det möjligt att utföra saker på ett skickligt sätt:

• Förlängd VGA video och stereo- och ljudsignal max 300 meter med en UTB-kabel med korsande ställning.

• Justerbar GAIN och PEAK för att anpassa de olika längderna på UTP kabeln. GAIN: Justering av ljusstyrka PEAK: Justering av snedhet

• Stöd för maximal upplösning på upp tilll1920x1200.

• Dubbel effekt på lokal enhet: 1 x VGA-utgång för lokal ingång, plus 1 x UTP-utgång. Specikationer Ingång /Utgångskontakt Ingångskontakt VGA(Hona 15-pins), Stereoljud Utgångskontakt VGA(Hona 15-pins), Stereo Audio, 1xRJ45 Arbetsfrekvens Vertikal frekvens räckvidd 60/75/85Hz Upplösning(PC) 640X480 800X600 1024X768 1280X720 1280X768 1280X960 1280X1024 1600X900 1600X1200 1920X1080 1920X1200 Mekanisk Storlek på VGA UTP med era uttag 1X1 Splitter 100×65×25.5mm Vikt på VGA UTP med era uttag 1X1 Splitter 208g Storlek på mottagare (L-W-H) 81,5×43×23mm Vikt på mottagare (Netto) 108g Miljö Arbetstemperatur 0ºC till +70ºC Luftfuktighet 10% till 85 % RH (ingen kondensation) Förvaringstemperatur -10ºC till +80ºC Luftfuktighet vid förvaring 5% till 90 % RH (ingen kondensation) CREP5930BK_MAN_COMP_0519.indd 28 7-5-2019 08:17:0929 Strömförsörjning Strömförsörjning för VGA UTP Extender 1X1 Splitter 5V@2A, max 5W Nätadapter för mottagare 5V@2A, max 5W Myndighetsgodkännande Frekvensomriktare FCC,CE,UL Strömförsörjning UL,CE,FCC Notering:Specikationerna kan ändras utan föregående meddelande. Förpackningens innehåll Innan du börjar använda detta innehåll, kontrollera förpackningen och att följande artiklar nns i denna kartong:

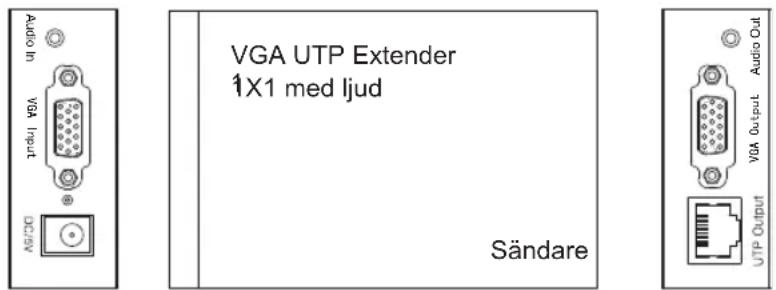

• Två stycken 5V@2A DC likströmsadapter Panelbeskrivning Sändare VGA UTP Extender 1X1 With Audio VGA Output

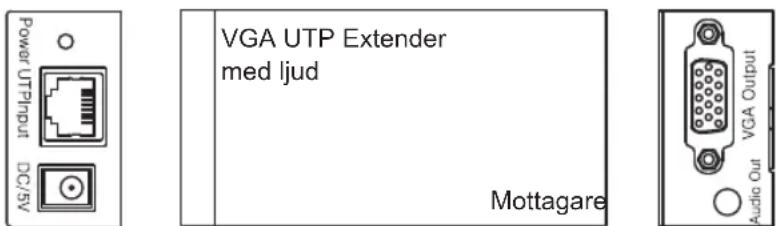

VGA InputAudio In VGA UTP Extender 1X1 med ljud Sändare Mottagare VGA UTP Extender With Audio VGA UTP Extender med ljud Mottagare Anslutning och drift

• Anslut den inre VGA-källan till huvudkällan på VGA-ingången med en förlängningssladd VGA-kontakt

• Anslut VGA-kontaktens utgång av sändare till en lokal ljud- och bildskärm

• Anslut sändare och varje mottagare med en CAT-5e/6-bit. CREP5930BK_MAN_COMP_0519.indd 29 7-5-2019 08:17:0930

• Anslut VGA-utgångar av mottagare till sändare till ingångarna för ljud till högtalare/sounders.

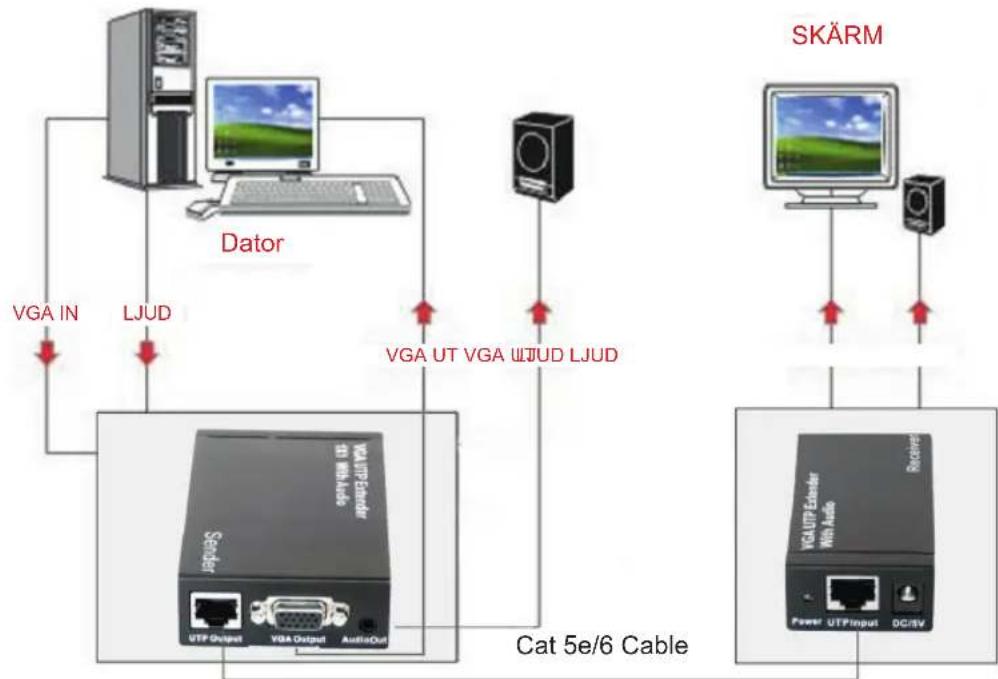

• Anslut 5V@ 2A strömförsörjning till VGA UTP 1X1 Splitter och dem andra 5V@2A-kontakterna till mottagaren Observera: Infoga / Dra ut kabeln försiktigt Kopplingsschema Dator SKÄRM VGA IN

LJUD LJUD LJUD Cat 5e/6 Cable Säkerhetsanvisningar: För att minska risken för elektriska stötar bör denna produkt ENDAST öppnas av behörig tekniker när service behövs. Dra ut strömkabeln från eluttaget och koppla ur all annan utrustning om något problem skulle uppstå. Utsätt inte produkten för vatten eller fukt. Underhåll: Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel. Garanti: Ingen garanti gäller vid ändringar eller modieringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt. Allmänt: Utseende och specikationer kan komma att ändras utan föregående meddelande. Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana. Behåll bruksanvisningen och förpackningen för eventuellt framtida behov. Obs! Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det nns särskilda återvinningssystem för dessa produkter.
