Tipo di prodotto	Convertitore HDMI a VGA
Marca	NEDIS
Modello	VCON3450AT
Utilizzo previsto	Convertire un segnale digitale HDMI in video analogico VGA e audio analogico
Ingresso video	1 x HDMI 19 pin femmina
Uscita video	1 x VGA HD 15 pin femmina
Uscita audio	1 x connettore RCA (D/G)
Risoluzioni supportate	1920 x 1200 @ 60 Hz, 1600 x 1200 @ 60 Hz
Larghezza di banda	60 Hz
Alimentazione	5 VCC tramite cavo di alimentazione incluso
Dimensioni (L x l x H)	108 x 100 x 21 mm
Materiale	Plastica ABS
Compatibilità	Dispositivi HDMI (computer, console) e monitor VGA
Indicatori LED	Spia di ingresso e uscita
Protezione HDCP	Non produce output se la sorgente HDMI è protetta da copyright
Uso raccomandato	Domestico, non professionale
Accessori inclusi	Cavo di alimentazione
Cavi richiesti (non inclusi)	HDMI, VGA, RCA
Collegamento	Collegare sorgente HDMI, monitor VGA, altoparlanti, poi alimentazione
Pulizia	Utilizzare un panno asciutto
Installazione	Assicurarsi che tutti i dispositivi siano spenti prima del collegamento
Precauzioni	Non modificare il prodotto, evitare umidità e temperature estreme

Domande frequenti - VCON3450AT NEDIS

Come collegare il convertitore?

Assicurarsi che tutti i dispositivi siano spenti. Collegare un cavo HDMI dalla sorgente all'ingresso HDMI del convertitore. Collegare un cavo VGA dal monitor all'uscita VGA. Se si desidera l'audio, collegare un cavo RCA all'uscita audio (D/G). Infine, collegare il cavo di alimentazione fornito alla porta di alimentazione e a una presa di corrente.

Perché non c'è immagine?

Possibili cause: verificare che i cavi siano collegati correttamente, che la sorgente emetta un segnale HDMI e che il monitor sia acceso sull'ingresso VGA corretto. Se la sorgente è protetta da copyright (HDCP), il convertitore non produce alcuna uscita. Assicurarsi inoltre che la risoluzione della sorgente sia compatibile (max 1920x1200 @ 60 Hz).

Posso collegare una console di gioco?

Sì, è possibile collegare una console di gioco dotata di uscita HDMI. Assicurarsi che la console non invii un segnale protetto da HDCP (alcuni giochi o video potrebbero attivarlo). La risoluzione deve essere impostata su 1080p o inferiore per una compatibilità ottimale.

Il suono funziona?

Sì, il convertitore estrae il segnale audio dall'HDMI e lo trasmette tramite l'uscita RCA stereo (D/G). È necessario collegare altoparlanti o un amplificatore con ingresso RCA. Il segnale VGA non trasporta l'audio.

Quali cavi sono necessari?

Il convertitore viene fornito con un cavo di alimentazione. È necessario fornire separatamente un cavo HDMI (per la sorgente), un cavo VGA (per il monitor) e, se si desidera l'audio, un cavo RCA (per gli altoparlanti).

Posso usarlo con un proiettore?

Sì, se il proiettore dispone di un ingresso VGA (spesso chiamato PC o RGB). Assicurarsi che la risoluzione del proiettore sia supportata (fino a 1920x1200). Alcuni proiettori richiedono una regolazione manuale dell'ingresso.

Qual è la risoluzione massima supportata?

Il convertitore supporta risoluzioni fino a 1920 x 1200 a 60 Hz, oltre a 1600 x 1200 a 60 Hz. Risoluzioni più elevate o frequenze di aggiornamento diverse potrebbero non funzionare.

Cosa fare se il LED non si accende?

Verificare che il cavo di alimentazione sia collegato correttamente al convertitore e a una presa di corrente funzionante. Se il LED di ingresso (A2) non si accende, controllare che la sorgente HDMI sia accesa e che il cavo sia in buone condizioni. Se il LED di uscita (A5) non si accende, controllare il collegamento VGA.

Funziona con un Mac?

Sì, i Mac recenti con uscita HDMI o Thunderbolt (tramite adattatore) possono essere utilizzati. Impostare la risoluzione del monitor nelle Preferenze di Sistema in modo che sia compatibile. Alcuni Mac più vecchi potrebbero richiedere una regolazione manuale.

Come pulire il dispositivo?

Scollegare il dispositivo prima di pulirlo. Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare prodotti liquidi o abrasivi che potrebbero danneggiare l'involucro o i connettori.

MANUALE UTENTE VCON3450AT NEDIS

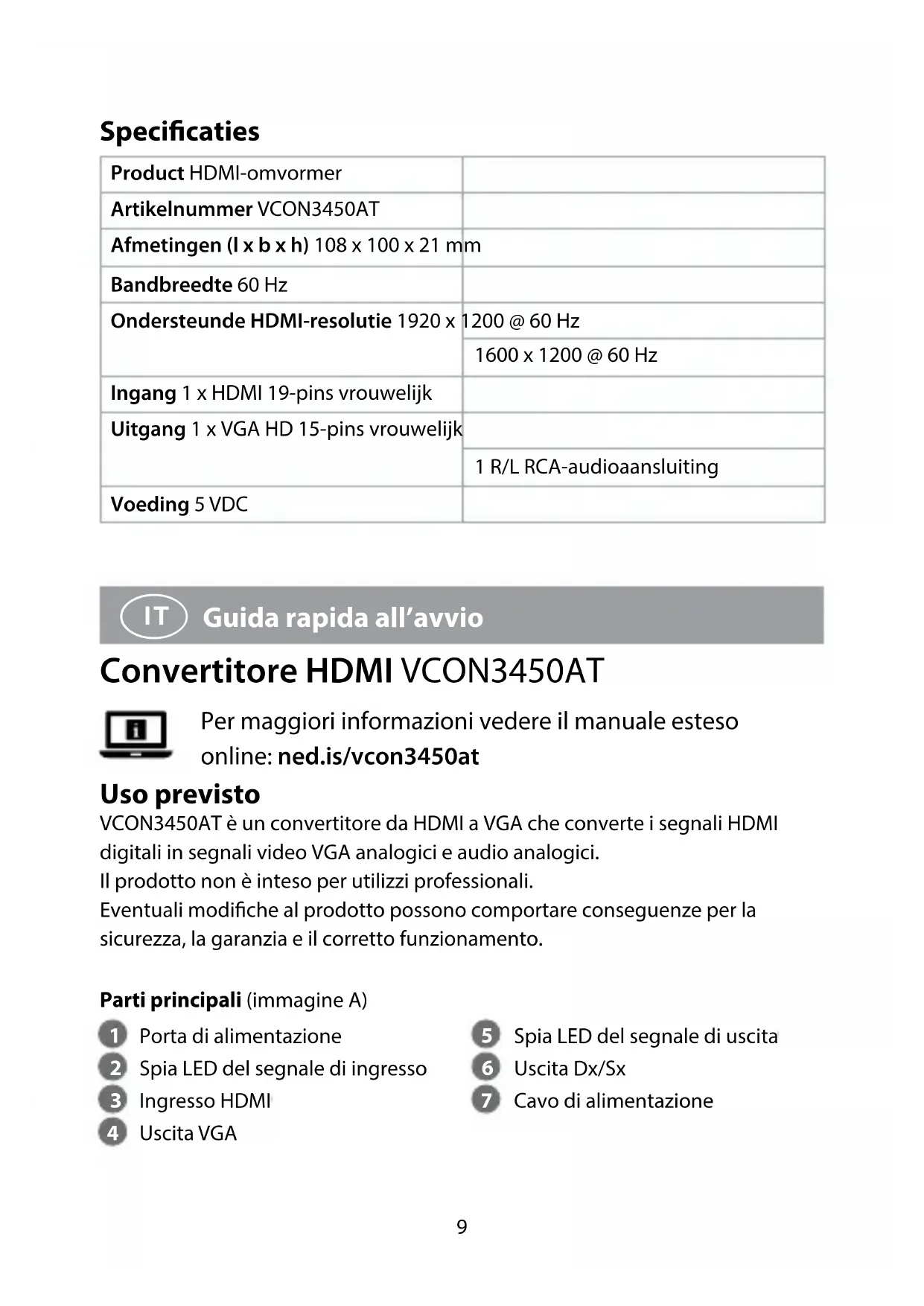

IT Guida rapida all'avvio 9

Guida rapida all'avvio

Convertitore HDMI VCON3450AT

Per maggiori informazioni vedere il manuale esteso online: ned.is/vcon3450at

Uso previsto

VCON3450AT è un convertitore da HDMI a VGA che converte i segnali HDMI digitali in segnali video VGA analogici e audio analogici.

Il prodotto non è inteso per utilizzi professionali.

Eventuali modifiche al prodotto possono comportare conseguenze per la sicurezza, la garanzia e il corretto funzionamento.

Parti principali (immagine A)

1 Porta di alimentazione
2 Spia LED del segnale di ingresso
3 Ingresso HDMI
4 Uscita VGA

5 Spia LED del segnale di uscita
6 Uscita Dx/Sx
7 Cavo di alimentazione

Installazione

Assicurarsi che tutti i dispositivi che si desidera collegare siano stati spenti.

1. Inserire un cavo HDMI (non incluso) dalla sorgente audio a A ③.

A② si accende.

1. Inserire un cavo VGA (non incluso) dal display a A ④.

A⑤ si accende.

1. Inserire un cavo RCA (non incluso) dagli altoparlanti a A ⑥.

2. Collegare A ⑦ a A ①.

3. Collegare l'altra estremità di A ⑦ a una presa elettrica.

Il convertitore non fornisce un'uscita quando la sorgente HDMI è dotata di protezione dei diritti d'autore.

Specifiche

Prodotto Convertitore HDMI
Numero articolo VCON3450AT
Dimensioni (p x l x a) 108 x 100 x 21 mm
Larghezza di banda 60 Hz
Risoluzione HDMI supportata 1920 x 1200 a 60 Hz
	1600 x 1200 a 60 Hz
Ingresso 1 x HDMI femmina 19 poli
Uscita 1 x VGA HD femmina 15 poli
	1 connettore audio RCA Dx/Sx
Alimentazione 5 VDC
