VCON3450AT - Cyfrowy konwerter audio NEDIS - Bezpłatna instrukcja obsługi

Typ produktu	Konwerter HDMI na VGA
Marka	NEDIS
Model	VCON3450AT
Przewidziane zastosowanie	Konwersja cyfrowego sygnału HDMI na analogowy obraz VGA i analogowe audio
Wejście wideo	1 x HDMI 19-pin żeński
Wyjście wideo	1 x VGA HD 15-pin żeński
Wyjście audio	1 x złącze RCA (D/G)
Obsługiwane rozdzielczości	1920 x 1200 @ 60 Hz, 1600 x 1200 @ 60 Hz
Przepustowość	60 Hz
Zasilanie	5 VDC przez dołączony kabel zasilający
Wymiary (Dł. x Szer. x Wys.)	108 x 100 x 21 mm
Materiał	ABS
Kompatybilność	Urządzenia HDMI (komputery, konsole) i ekrany VGA
Wskaźniki LED	Wskaźnik wejścia i wyjścia
Ochrona HDCP	Nie generuje obrazu, jeśli źródło HDMI jest chronione prawami autorskimi
Zalecane zastosowanie	Domowe, nieprofesjonalne
Dołączone akcesoria	Kabel zasilający
Wymagane kable (nie dołączone)	HDMI, VGA, RCA
Podłączenie	Podłącz źródło HDMI, ekran VGA, głośniki, a następnie zasilanie
Czyszczenie	Użyj suchej ściereczki
Instalacja	Upewnij się, że wszystkie urządzenia są wyłączone przed podłączeniem
Środki ostrożności	Nie modyfikuj produktu, unikaj wilgoci i skrajnych temperatur

Często zadawane pytania - VCON3450AT NEDIS

Jak podłączyć konwerter?

Upewnij się, że wszystkie urządzenia są wyłączone. Podłącz kabel HDMI ze źródła do wejścia HDMI konwertera. Podłącz kabel VGA z ekranu do wyjścia VGA. Jeśli chcesz uzyskać dźwięk, podłącz kabel RCA do wyjścia audio (D/G). Na koniec podłącz dołączony kabel zasilający do portu zasilania i do gniazdka elektrycznego.

Dlaczego nie ma obrazu?

Kilka możliwych przyczyn: sprawdź, czy kable są prawidłowo podłączone, czy źródło wysyła sygnał HDMI i czy ekran jest włączony na właściwym wejściu VGA. Jeśli źródło jest chronione prawami autorskimi (HDCP), konwerter nie generuje żadnego obrazu. Upewnij się również, że rozdzielczość źródła jest zgodna (maks. 1920x1200 @ 60 Hz).

Czy mogę podłączyć konsolę do gier?

Tak, możesz podłączyć konsolę do gier wyposażoną w wyjście HDMI. Upewnij się, że konsola nie wysyła sygnału chronionego przez HDCP (niektóre gry lub filmy mogą go aktywować). Rozdzielczość powinna być ustawiona na 1080p lub niższą dla optymalnej kompatybilności.

Czy dźwięk działa?

Tak, konwerter wyodrębnia sygnał audio z HDMI i przesyła go przez stereofoniczne wyjście RCA (D/G). Musisz podłączyć głośniki lub wzmacniacz z wejściem RCA. Sygnał VGA nie przenosi dźwięku.

Jakie kable są potrzebne?

Konwerter jest dostarczany z kablem zasilającym. Musisz osobno zapewnić kabel HDMI (dla źródła), kabel VGA (dla ekranu), a jeśli chcesz dźwięk, kabel RCA (dla głośników).

Czy mogę go używać z projektorem?

Tak, jeśli projektor ma wejście VGA (często nazywane PC lub RGB). Upewnij się, że rozdzielczość projektora jest obsługiwana (do 1920x1200). Niektóre projektory wymagają ręcznego ustawienia wejścia.

Jaka jest maksymalna obsługiwana rozdzielczość?

Konwerter obsługuje rozdzielczości do 1920 x 1200 przy 60 Hz, a także 1600 x 1200 przy 60 Hz. Wyższe rozdzielczości lub inne częstotliwości odświeżania mogą nie działać.

Co zrobić, jeśli dioda LED się nie świeci?

Sprawdź, czy kabel zasilający jest prawidłowo podłączony do konwertera i do działającego gniazdka. Jeśli dioda LED wejścia (A2) nie świeci, sprawdź, czy źródło HDMI jest włączone i czy kabel jest w dobrym stanie. Jeśli dioda LED wyjścia (A5) nie świeci, sprawdź połączenie VGA.

Czy to działa z komputerem Mac?

Tak, nowsze komputery Mac z wyjściem HDMI lub Thunderbolt (przez adapter) mogą być używane. Ustaw rozdzielczość ekranu w Preferencjach systemowych tak, aby była zgodna. Niektóre starsze komputery Mac mogą wymagać ręcznego ustawienia.

Jak czyścić urządzenie?

Odłącz urządzenie przed czyszczeniem. Użyj miękkiej, suchej ściereczki do wycierania powierzchni. Nie używaj płynnych ani ściernych środków czyszczących, które mogą uszkodzić obudowę lub złącza.

INSTRUKCJA OBSŁUGI VCON3450AT NEDIS

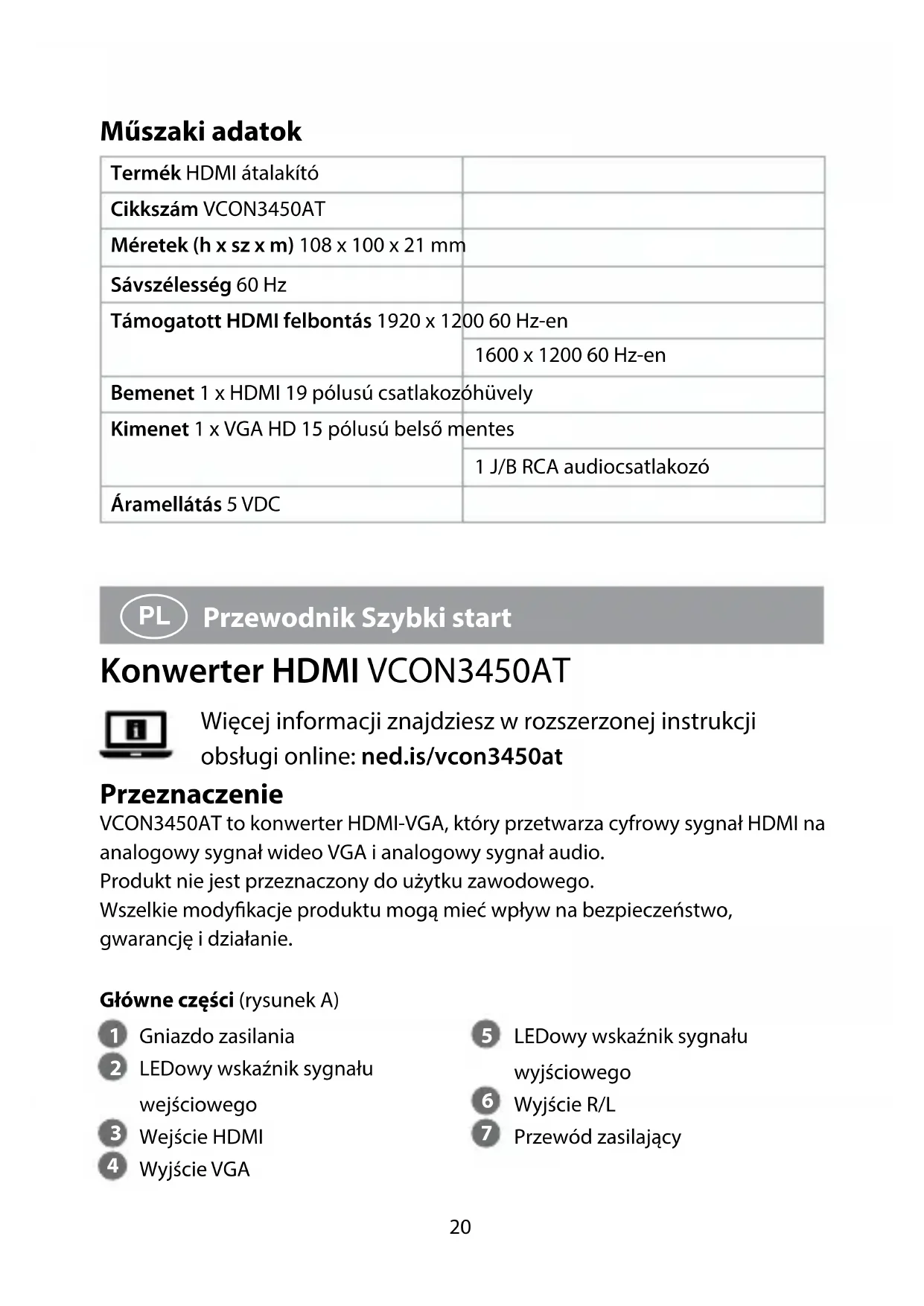

PL Przewodnik Szybki start 20

Przewodnik Szybki start

Konwerter HDMI VCON3450AT

Więcej informacji znajdziesz w rozszerzonej instrukcji obsługi online: ned.is/vcon3450at

Przeznaczenie

VCON3450AT to konwerter HDMI-VGA, który przetwarza cyfrowy sygnał HDMI na analogowy sygnał wideo VGA i analogowy sygnał audio.

Produkt nie jest przeznaczony do użytku zawodowego.

Wszelkie modyfikacje produktu mogą mieć wpływ na bezpieczeństwo, gwarancję i działanie.

Główne części (rysunek A)

1 Gniazdo zasilania
2 LEDowy wskaźnik sygnału
wejściowego
3 Wejście HDMI
4 Wyjście VGA

5 LEDowy wskaźnik sygnału
wyjściowego
6 Wyjście R/L
7 Przewód zasilający

Instalacja

Upewnij się, że wszystkie urządzenia, które chcesz podłączyć, zostały wyłączone.

1. Poprowadź kabel HDMI (brak w zestawie) od źródła wideo do A ③. Zaświeci się A ②.
2. Poprowadź kabel VGA (brak w zestawie) od monitora do A ④. Zaświeci się A ⑤.
3. Poprowadź kabel RCA (brak w zestawie) od głośników do A ⑥.
4. Włóż A ⑦ do A ①.
5. Podłącz drugą końcówkę A ⑦ do gniazdka elektrycznego.

Konwerter nie wysyła sygnału, gdy źródło HDMI posiada ochronę praw autorskich.

Specyfikacja

Produkt Konwerter HDMI
Numer katalogowy VCON3450AT
Wymiary (dł. x szer. x wys.) 108 x 100 x 21 mm
Szerokość pasma 60 Hz
Obsługiwane rozdzielczości HDMI 1920 x 1200 @ 60 Hz
Wejście 1 x HDMI 19 styków, żeńskie
Wyjście 1 x VGA HD 15 styków, żeńskie
	1 R/L złącze audio RCA
Zasilanie 5 VDC
