Produkttyp	HDMI-zu-VGA-Konverter
Marke	NEDIS
Modell	VCON3450AT
Verwendungszweck	Umsetzung eines digitalen HDMI-Signals in analoges VGA-Video und analoges Audio
Videoeingang	1 x HDMI 19-polig Buchse
Videoausgang	1 x VGA HD 15-polig Buchse
Audioausgang	1 x RCA-Anschluss (D/G)
Unterstützte Auflösungen	1920 x 1200 @ 60 Hz, 1600 x 1200 @ 60 Hz
Bandbreite	60 Hz
Stromversorgung	5 V DC über mitgeliefertes Stromkabel
Abmessungen (L x B x H)	108 x 100 x 21 mm
Material	ABS-Kunststoff
Kompatibilität	HDMI-Geräte (Computer, Konsolen) und VGA-Bildschirme
LED-Anzeigen	Eingangs- und Ausgangsanzeige
HDCP-Schutz	Erzeugt keine Ausgabe, wenn die HDMI-Quelle urheberrechtlich geschützt ist
Empfohlene Verwendung	Haushalt, nicht professionell
Enthaltenes Zubehör	Stromkabel
Erforderliche Kabel (nicht enthalten)	HDMI, VGA, RCA
Anschluss	HDMI-Quelle, VGA-Bildschirm, Lautsprecher anschließen, dann Stromversorgung
Reinigung	Trockenes Tuch verwenden
Installation	Stellen Sie sicher, dass alle Geräte vor dem Anschließen ausgeschaltet sind
Vorsichtsmaßnahmen	Produkt nicht modifizieren, Feuchtigkeit und extreme Temperaturen vermeiden

Häufig gestellte Fragen - VCON3450AT NEDIS

Wie schließe ich den Konverter an?

Stellen Sie sicher, dass alle Geräte ausgeschaltet sind. Schließen Sie ein HDMI-Kabel von Ihrer Quelle an den HDMI-Eingang des Konverters an. Schließen Sie ein VGA-Kabel vom Bildschirm an den VGA-Ausgang an. Wenn Sie Ton wünschen, schließen Sie ein RCA-Kabel an den Audioausgang (D/G) an. Schließlich schließen Sie das mitgelieferte Stromkabel an den Stromanschluss und eine Steckdose an.

Warum gibt es kein Bild?

Mehrere mögliche Ursachen: Überprüfen Sie, ob die Kabel richtig angeschlossen sind, ob die Quelle ein HDMI-Signal ausgibt und ob der Bildschirm auf dem richtigen VGA-Eingang eingeschaltet ist. Wenn die Quelle durch Urheberrecht (HDCP) geschützt ist, erzeugt der Konverter keine Ausgabe. Stellen Sie außerdem sicher, dass die Auflösung der Quelle kompatibel ist (max. 1920x1200 @ 60 Hz).

Kann ich eine Spielkonsole anschließen?

Ja, Sie können eine Spielkonsole mit einem HDMI-Ausgang anschließen. Stellen Sie sicher, dass die Konsole kein durch HDCP geschütztes Signal sendet (einige Spiele oder Videos können es aktivieren). Die Auflösung sollte für optimale Kompatibilität auf 1080p oder niedriger eingestellt sein.

Funktioniert der Ton?

Ja, der Konverter extrahiert das Audiosignal aus dem HDMI und gibt es über den stereophonen RCA-Ausgang (D/G) aus. Sie müssen Lautsprecher oder einen Verstärker mit RCA-Eingang anschließen. Das VGA-Signal überträgt kein Audio.

Welche Kabel werden benötigt?

Der Konverter wird mit einem Stromkabel geliefert. Sie müssen separat ein HDMI-Kabel (für die Quelle), ein VGA-Kabel (für den Bildschirm) und wenn Sie Ton möchten, ein RCA-Kabel (für die Lautsprecher) bereitstellen.

Kann ich es mit einem Projektor verwenden?

Ja, wenn der Projektor über einen VGA-Eingang verfügt (oft als PC oder RGB bezeichnet). Stellen Sie sicher, dass die Auflösung des Projektors unterstützt wird (bis zu 1920x1200). Manche Projektoren erfordern eine manuelle Einstellung des Eingangs.

Was ist die maximale unterstützte Auflösung?

Der Konverter unterstützt Auflösungen bis zu 1920 x 1200 bei 60 Hz sowie 1600 x 1200 bei 60 Hz. Höhere Auflösungen oder andere Bildwiederholfrequenzen funktionieren möglicherweise nicht.

Was tun, wenn die LED nicht leuchtet?

Überprüfen Sie, ob das Stromkabel am Konverter und an einer funktionierenden Steckdose angeschlossen ist. Wenn die Eingangs-LED (A2) nicht leuchtet, überprüfen Sie, ob die HDMI-Quelle eingeschaltet und das Kabel in Ordnung ist. Wenn die Ausgangs-LED (A5) nicht leuchtet, überprüfen Sie die VGA-Verbindung.

Funktioniert das mit einem Mac?

Ja, neuere Macs mit HDMI- oder Thunderbolt-Ausgang (über Adapter) können verwendet werden. Stellen Sie die Bildschirmauflösung in den Systemeinstellungen so ein, dass sie kompatibel ist. Einige ältere Macs erfordern möglicherweise eine manuelle Einstellung.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel, die das Gehäuse oder die Anschlüsse beschädigen könnten.

BEDIENUNGSANLEITUNG VCON3450AT NEDIS

Weitere Informationen finden Sie in der erweiterten Anleitung online: ned.is/vcon3450at

Bestimmungsgemäße Verwendung

Der VCON3450AT ist ein HDMI-zu-VGA-Wandler, der digitale HDMI-Signale in analoge VGA-Video- und Audiosignale wandelt.

Das Produkt ist nicht für den professionellen Einsatz gedacht.

Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben.

Hauptbestandteile (Abbildung A)

1 Stromversorgungsanschluss

2 Eingangssignal-Anzeige-LED

3 HDMI-Eingang

4 VGA-Ausgang 5 Ausgangssignal-Anzeige-LED

6 R/L-Ausgang 7 Stromkabel

Installation

Stellen Sie sicher, dass alle Geräte, die Sie verbinden wollen, ausgeschaltet sind.

1. Schließen Sie ein HDMI-Kabel (nicht mitgeliefert) von Ihrer Videoquelle an A③ an.

A② leuchtet auf.

1. Stecken Sie ein VGA-Kabel (nicht mitgeliefert) von Ihrem Monitor an A ④ an. A⑤ leuchtet auf.
2. Stecken Sie ein RCA-Kabel (nicht mitgeliefert) von Ihren Lautsprechern an A⑥ an.
3. Schließen Sie A ⑦ an A ① an.
4. Verbinden Sie das andere Ende von A ⑦ mit einer Steckdose. Der Wandler zeigt kein Ausgangssignal, wenn die HDMI Quelle kopiergeschützt ist.

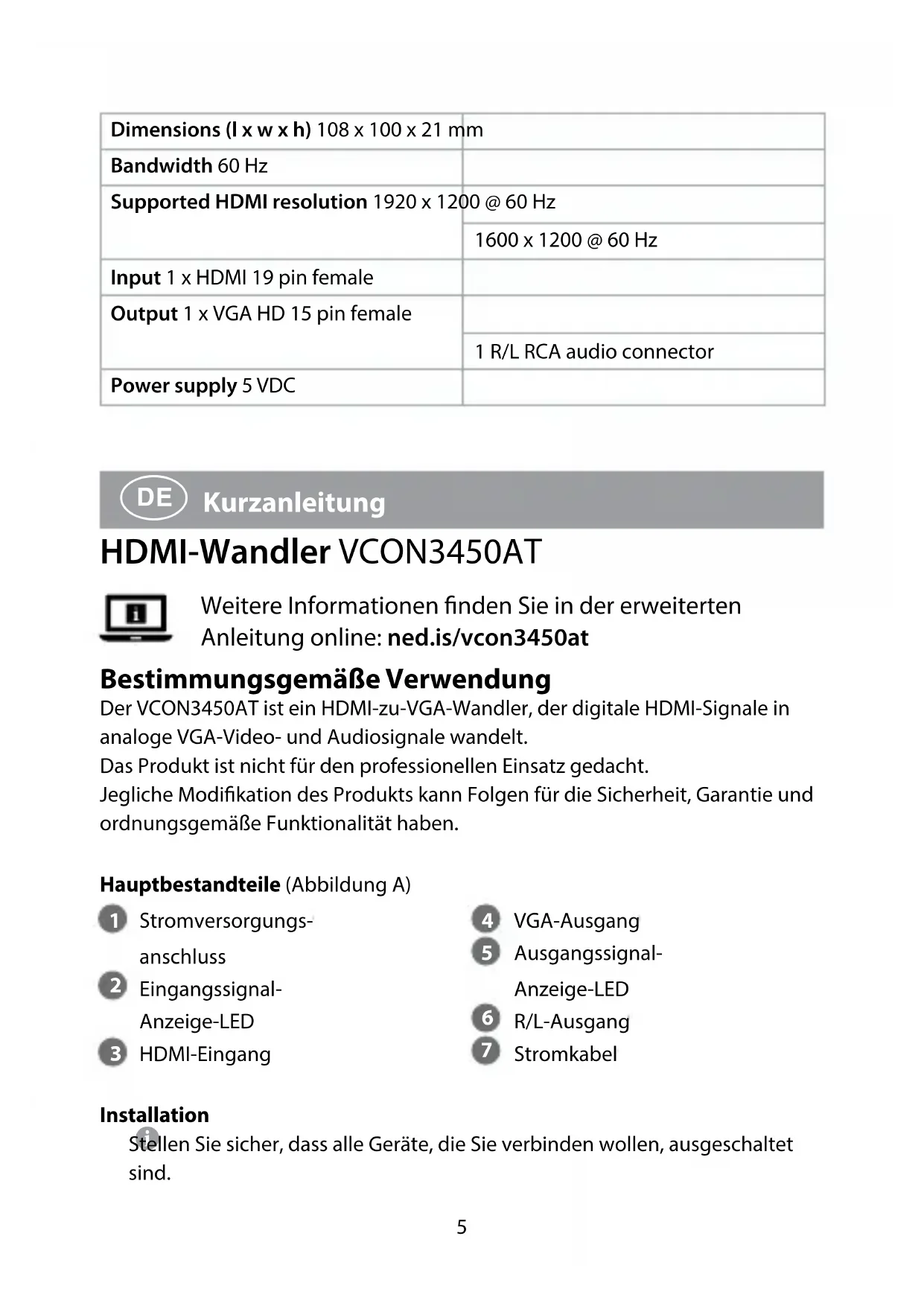

Spezifikationen

Produkt HDMI-Wandler
Artikelnummer VCON3450AT
Größe (L x B x H) 108 x 100 x 21 mm
Bandbreite 60 Hz
Unterstützte HDMI-Auflösung 1920 x 1200 @ 60 Hz
Eingang 1 x HDMI 19-Pin-Buchse
Ausgang 1 x VGA HD 15-Pin-Buchse
	1 R/L RCA-Audioanschluss
Stromversorgung 5 VDC
