Tip de produs	Convertor HDMI către VGA
Marcă	NEDIS
Model	VCON3450AT
Utilizare prevăzută	Conversia unui semnal digital HDMI în video analogic VGA și audio analogic
Intrare video	1 x HDMI 19 pini femelă
Ieșire video	1 x VGA HD 15 pini femelă
Ieșire audio	1 x conector RCA (D/G)
Rezoluții suportate	1920 x 1200 @ 60 Hz, 1600 x 1200 @ 60 Hz
Lățime de bandă	60 Hz
Alimentare	5 VCC prin cablu de alimentare inclus
Dimensiuni (L x l x H)	108 x 100 x 21 mm
Material	Plastic ABS
Compatibilitate	Dispozitive HDMI (computere, console) și ecrane VGA
Indicatoare LED	Indicator de intrare și ieșire
Protecție HDCP	Nu produce ieșire dacă sursa HDMI este protejată prin copyright
Utilizare recomandată	Domestic, non-profesional
Accesorii incluse	Cablu de alimentare
Cabluri necesare (nu sunt incluse)	HDMI, VGA, RCA
Conectare	Conectați sursa HDMI, ecranul VGA, difuzoarele, apoi alimentarea
Curățare	Utilizați o cârpă uscată
Instalare	Asigurați-vă că toate dispozitivele sunt oprite înainte de conectare
Precauții	Nu modificați produsul, evitați umiditatea și temperaturile extreme

Întrebări frecvente - VCON3450AT NEDIS

Cum se conectează convertorul?

Asigurați-vă că toate dispozitivele sunt oprite. Conectați un cablu HDMI de la sursă la intrarea HDMI a convertorului. Conectați un cablu VGA de la ecran la ieșirea VGA. Dacă doriți sunet, conectați un cablu RCA la ieșirea audio (D/G). În cele din urmă, conectați cablul de alimentare furnizat la portul de alimentare și la o priză electrică.

De ce nu există imagine?

Mai multe cauze posibile: verificați dacă cablurile sunt conectate corect, dacă sursa emite un semnal HDMI și dacă ecranul este pornit pe intrarea corectă VGA. Dacă sursa este protejată prin copyright (HDCP), convertorul nu produce nicio ieșire. Asigurați-vă, de asemenea, că rezoluția sursei este compatibilă (max 1920x1200 @ 60 Hz).

Pot conecta o consolă de jocuri?

Da, puteți conecta o consolă de jocuri cu ieșire HDMI. Asigurați-vă că consola nu trimite un semnal protejat prin HDCP (unele jocuri sau videoclipuri îl pot activa). Rezoluția trebuie setată la 1080p sau mai puțin pentru o compatibilitate optimă.

Funcționează sunetul?

Da, convertorul extrage semnalul audio din HDMI și îl transmite prin ieșirea RCA stereo (D/G). Trebuie să conectați difuzoare sau un amplificator cu intrare RCA. Semnalul VGA nu transportă audio.

Ce cabluri sunt necesare?

Convertorul este livrat cu un cablu de alimentare. Trebuie să furnizați separat un cablu HDMI (pentru sursă), un cablu VGA (pentru ecran) și, dacă doriți sunet, un cablu RCA (pentru difuzoare).

Pot să-l folosesc cu un proiector?

Da, dacă proiectorul are o intrare VGA (adesea numită PC sau RGB). Asigurați-vă că rezoluția proiectorului este suportată (până la 1920x1200). Unele proiectoare necesită setarea manuală a intrării.

Care este rezoluția maximă suportată?

Convertorul suportă rezoluții de până la 1920 x 1200 la 60 Hz, precum și 1600 x 1200 la 60 Hz. Rezoluțiile mai mari sau frecvențele de reîmprospătare diferite ar putea să nu funcționeze.

Ce fac dacă LED-ul nu se aprinde?

Verificați dacă cablul de alimentare este bine conectat la convertor și la o priză funcțională. Dacă LED-ul de intrare (A2) nu se aprinde, verificați dacă sursa HDMI este pornită și cablul este în stare bună. Dacă LED-ul de ieșire (A5) nu se aprinde, verificați conexiunea VGA.

Funcționează cu un Mac?

Da, Mac-urile recente cu ieșire HDMI sau Thunderbolt (prin adaptor) pot fi utilizate. Setați rezoluția ecranului în Preferințe Sistem pentru a fi compatibilă. Unele Mac-uri mai vechi pot necesita setare manuală.

Cum se curăță dispozitivul?

Deconectați dispozitivul înainte de curățare. Utilizați o cârpă moale și uscată pentru a șterge suprafața. Nu utilizați produse lichide sau abrazive care ar putea deteriora carcasa sau conectorii.

MANUAL DE UTILIZARE VCON3450AT NEDIS

RO Ghid rapid de inițiere 26

A

HDMI Converter VCON3450AT

For more information see the extended manual online: ned.is/vcon3450at

Intended use

Pentru informații suplimentare, consultați manualul extins, disponibil online: ned.is/vcon3450at

Utilizare preconizată

VCON3450AT este un convertor din HDMI în VGA care converteşte semnalul digital HDMI în semnal analogic VGA video și analogic audio.

Produsul nu este destinat utilizării profesionale.

Orice modificare a produsului poate avea consecințe pentru siguranța, garanția și funcționarea corectă a produsului.

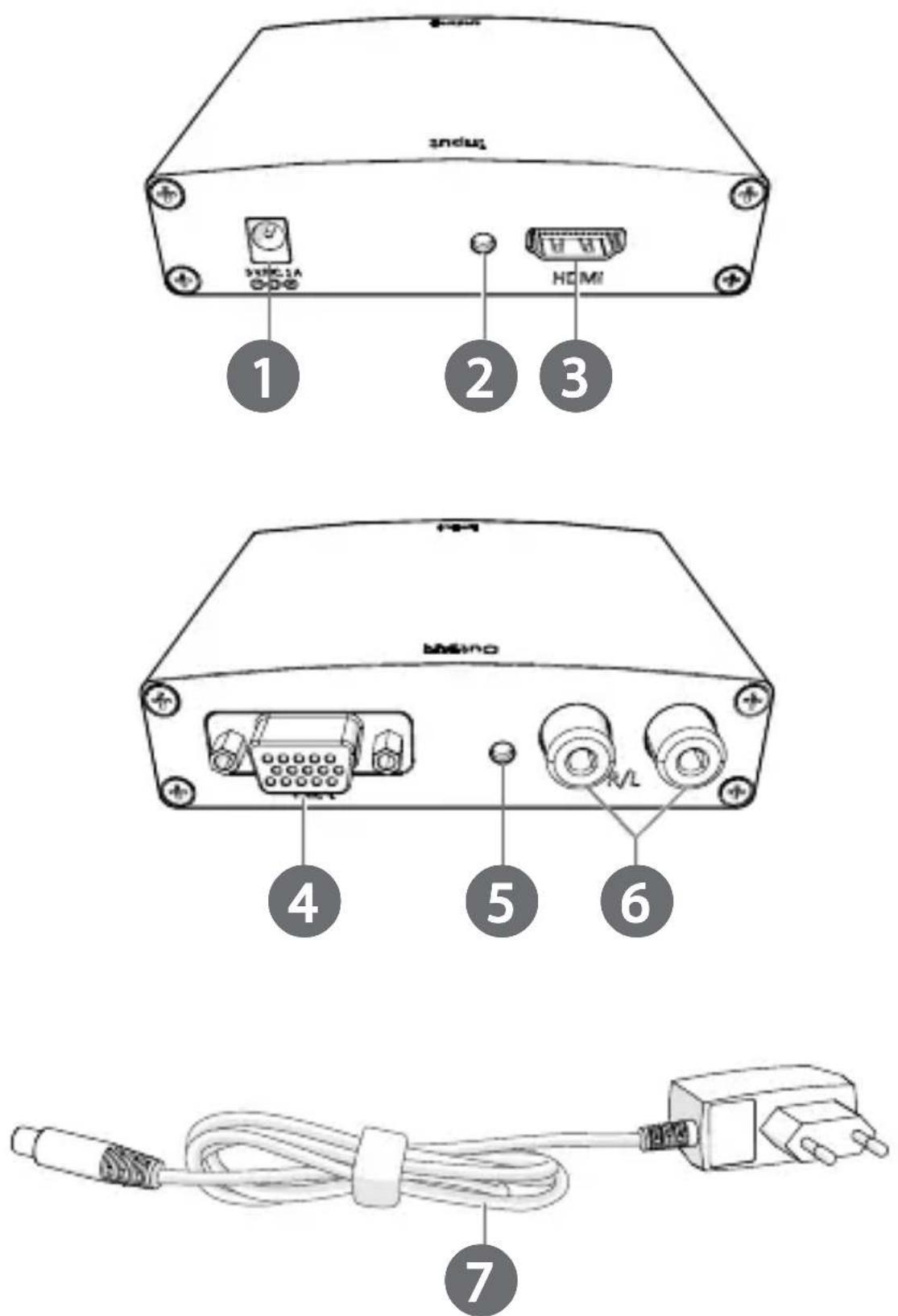

Piese principale (imagine A)

1 Port alimentare

electrică

2 LED indicator sem-

nal de intrare

3 Intrare HDMI

4 leşire VGA

5 LED indicator

semnal de ieşire

6 leşire R/L

7 Cablu electric

Instalare

Verificați dacă toate dispozitivele pe care doriți să le conectați au fost oprite.

1. Conectati un cablu HDMI (nu este inclus) de la sursa video la A ③.

A② se aprinde.

1. Conectați un cablu VGA (nu este inclus) de la afișajul dvs. la A ④.

A⑤ se aprinde.

1. Conectați un cablu RCA (nu este inclus) de la difuzoare la A ⑥.

2. Conectați A ⑦ la A ①.

3. Conectați celălalt capăt al A ⑦ la o priză electrică.

Convertorul nu dă o ieșire atunci când sursa HDMI are protectie de drept de autor.

Specificații

Produs Convertor HDMI
Numărul articolului VCON3450AT
Dimensiuni (L x l x h) 108 x 100 x 21 mm
Lățime de bandă 60 Hz
Rezoluția HDMI acceptată 1920 x 1200	@ 60 Hz
	1600 x 1200 @ 60 Hz
Intrare 1 x HDMI 19 pin mamă
leșire 1 x VGA HD 15 pin mamă
	1 R/L RCA conector audio
Alimentare electrică 5 VDC
