Marcă	Nedis
Model	ACON2508BK
Tip produs	Convertor audio digital
Alimentare electrică	5,0 Vcc, 0,6 A prin cablu USB (inclus)
Conversie	2x RCA stereo audio la RCA + Toslink
Formate audio suportate	PCM
Rate de eșantionare	44,1 kHz / 48 kHz / 96 kHz (24 biți)
Intrare audio	2x RCA femelă (stereo)
Ieșire audio	1x RCA femelă, 1x Toslink femelă
Indicator LED alimentare	Da, albastru
Întrerupător pornit/oprit	Da
Cablu de alimentare inclus	DC la USB (tip A)
Utilizare prevăzută	Doar în interior, uz casnic
Uz profesional	Nu
Instrucțiuni de siguranță	Nu expuneți la apă sau umiditate; reparație de către un tehnician calificat
Curățare	Cârpă uscată, deconectați înainte de curățare
Reparabilitate	Intervenție doar de către un tehnician calificat
Piese principale	Indicator LED, intrare RCA, port de alimentare, întrerupător, ieșire RCA, ieșire Toslink
Accesorii necesare (neincluse)	Cablu RCA dublu, cablu RCA simplu, cablu Toslink
Documente furnizate	Ghid de pornire rapidă (FR, NL, etc.)

Întrebări frecvente - ACON2508BK NEDIS

Cum se conectează convertorul ACON2508BK ?

Asigurați-vă că toate dispozitivele sunt oprite. Conectați un cablu RCA dublu (neinclus) la intrarea stereo a dispozitivului, apoi conectați-l la sursa audio. Conectați un cablu RCA sau Toslink (neinclus) la ieșirea corespunzătoare, apoi conectați-l la dispozitivul de ieșire audio. În final, conectați cablu de alimentare USB furnizat la portul de alimentare și la o sursă USB.

Ce cabluri sunt necesare pentru a utiliza acest convertor ?

Convertorul este livrat cu un cablu de alimentare USB. Trebuie să furnizați un cablu RCA dublu (mascul-mascul) pentru intrare, și fie un cablu RCA simplu fie un cablu Toslink pentru ieșire, în funcție de dispozitivul de destinație.

Suportă convertorul formate audio Dolby sau DTS ?

Nu, acest convertor suportă doar formatul PCM (Modulație cu Cod de Impuls). Nu convertește semnale Dolby Digital sau DTS. Asigurați-vă că sursa audio este setată pe ieșire PCM.

Care sunt ratele de eșantionare suportate ?

Convertorul suportă următoarele rate de eșantionare: 44,1 kHz, 48 kHz și 96 kHz, toate la 24 biți. Nu suportă frecvențe mai mari precum 192 kHz.

Indicatorul LED nu se aprinde, ce să fac ?

Verificați că cablu de alimentare USB este conectat corect la portul de alimentare al convertorului și la o sursă de alimentare USB funcțională (adaptor de perete, computer, etc.). Asigurați-vă că întrerupătorul este în poziția pornit. Dacă indicatorul rămâne stins, încercați un alt cablu USB sau o altă sursă de alimentare.

Pot folosi acest convertor cu un televizor ?

Da, dacă televizorul dvs. are o ieșire audio RCA stereo (mufe roșie și albă). Conectați un cablu RCA dublu de la TV la intrarea convertorului, apoi conectați ieșirea convertorului (RCA sau Toslink) la bara de sunet sau amplificator.

Este convertorul compatibil cu o alimentare de la rețea prin adaptor USB ?

Da, utilizați un adaptor de perete USB standard (5 V, 0,6 A minimum). Convertorul poate fi alimentat și de un port USB de computer sau o priză USB de perete. Cablul de alimentare furnizat este de tip DC la USB.

Ce să fac dacă sunetul lipsește sau este distorsionat ?

Verificați că toate cablurile sunt conectate corect și că dispozitivele sursă și de ieșire sunt pornite. Asigurați-vă că sursa audio este setată pe ieșire PCM și nu pe un format comprimat (Dolby, DTS). Verificați și volumul sursei și al dispozitivului de ieșire. Dacă problema persistă, testați cu alte cabluri.

Poate fi folosit convertorul în exterior ?

Nu, acest produs este conceput pentru utilizare doar în interior. Nu îl expuneți la apă, umiditate sau temperaturi extreme.

Cum se curăță convertorul ?

Deconectați mai întâi cablul de alimentare. Curățați dispozitivul cu o cârpă moale și uscată. Nu utilizați produse chimice, alcool sau agenți de curățare abrazivi. Evitați pătrunderea umidității în conectori.

MANUAL DE UTILIZARE ACON2508BK NEDIS

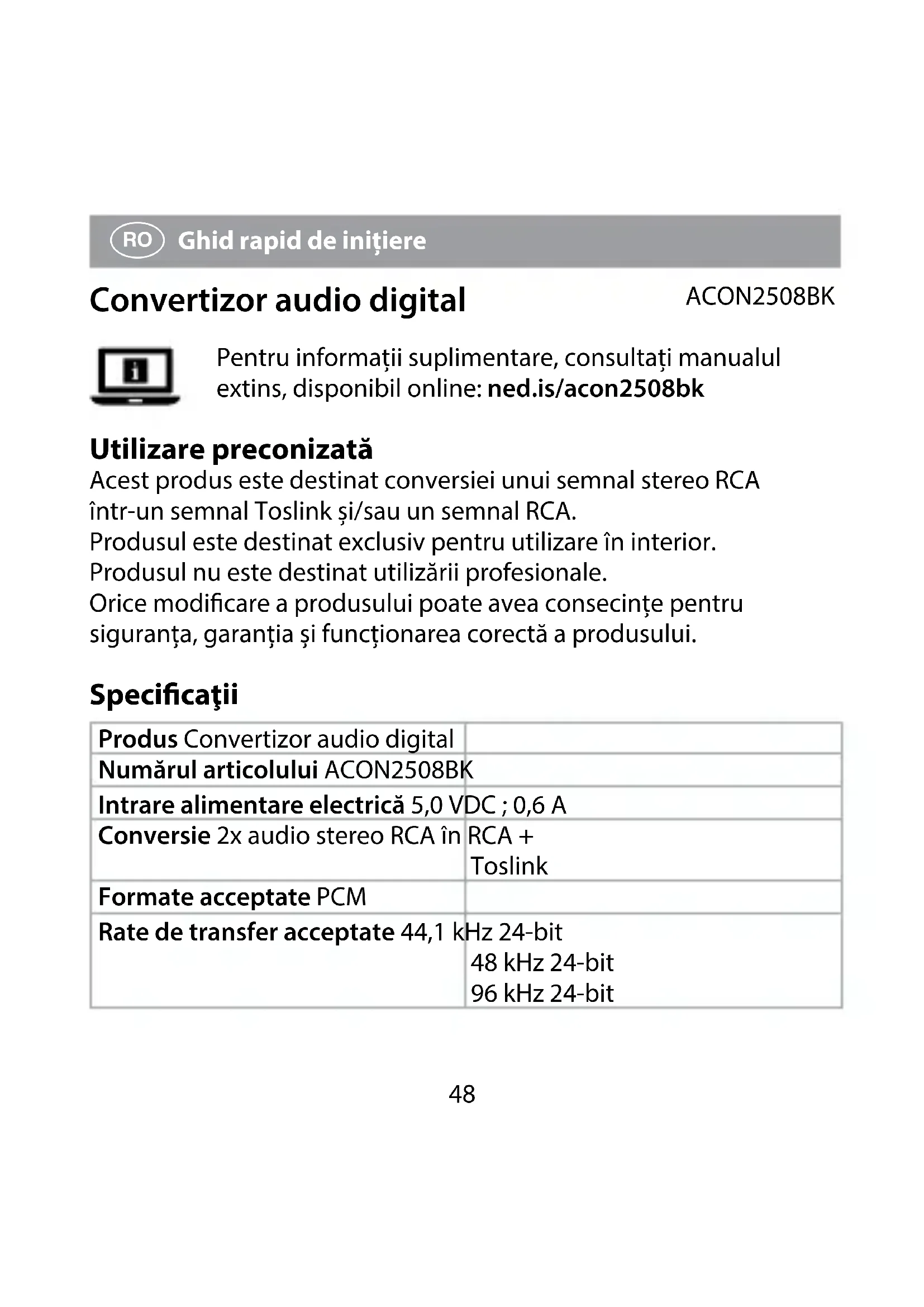

Ghid rapid de inițiere 48

A

SIGNAL OUTPUT AUDIO 1 2 3 4 5 6 7

Digital Audio Converter

ACON2508BK

Pentru informații suplimentare, consultați manualul extins, disponibil online: ned.is/acon2508bk

Utilizare preconizată

Acest produs este destinat conversiei unui semnal stereo RCA într-un semnal Toslink și/sau un semnal RCA.

Produsul este destinat exclusiv pentru utilizare în interior.

Produsul nu este destinat utilizării profesionale.

Orice modificare a produsului poate avea consecințe pentru siguranța, garanția și funcționarea corectă a produsului.

Specificații

Produs Convertizor audio digital
Numărul articolului ACON2508BK
Intrare alimentare electrică 5,0 VDC ; 0,6 A
Conversie 2x audio stereo RCA în	RCA +Toslink
Formate acceptate PCM
Rate de transfer acceptate 44,1 kHz 24-bit
	48 kHz 24-bit
	96 kHz 24-bit

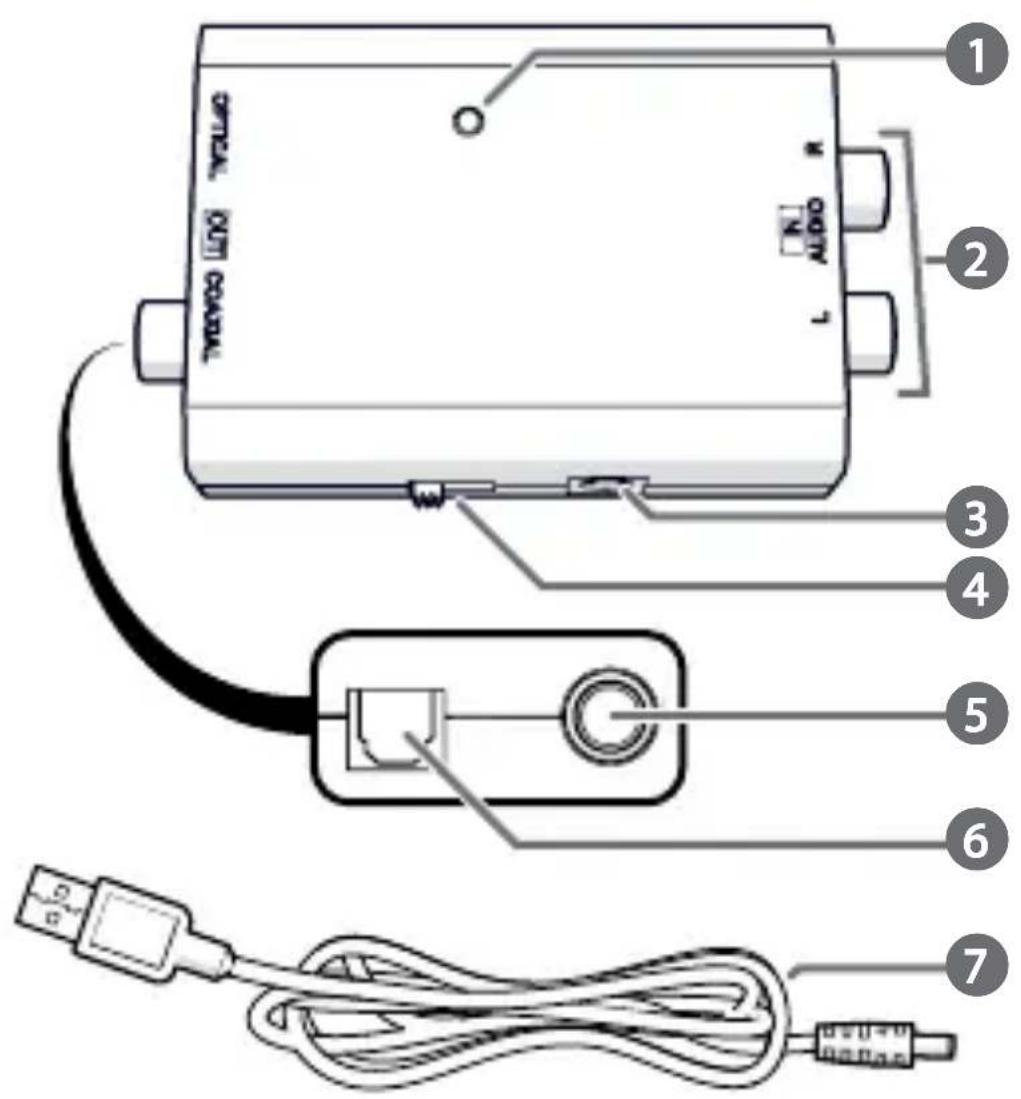

Piese principale (imagine A)

1 LED indicator de putere
2 Intrare mamă RCA stereo
3 Port alimentare electrică
4 Întrerupător

5 leşire mamă RCA
6 leşire mamă Toslink
7 Cablu electric c.c. la USB

Instrucțiuni de siguranță AVERTISMENT

• Asigurați-vă că ați citit complet și că ați înțeles instrucțiunile din acest document înainte de a instala sau utiliza produsul. Păstrați acest document pentru a-l consulta ulterior.
• Folositi produsul exclusiv conform descrierii din acest document.
• Nu folosiți produsul dacă o piesă este deteriorată sau defectă. Înlocuiti imediat produsul deteriorat sau defect.
• Nu lăsați produsul să cadă și evitați ciocnirile elastice.
• Service-ul asupra acestui produs poate fi realizat doar de către un tehnician calificat pentru întreținere, pentru a reduce riscul de electrocutare.
• Nu expuneți produsul la apă sau umezeală.
• Folosiți numai cablul de alimentare furnizat.

Instalare

1. Verificați dacă toate dispozitivele pe care doriți să le conectați au fost oprite.

2. Conectați un cablu RCA dublu (nu este inclus) în intrarea mamă RCA stereo A②.

3. Conectați celălalt capăt al cablului la dispozitivul sursă audio.

4. Conectați un cablu RCA (nu este inclus) în ieșirea mamă RCA A ⑤ sau conectați un cablu Toslink (nu este inclus) în ieșirea mamă Toslink A⑥.
5. Conectați celălalt capăt al cablului în dispozitivul de ieșire audio.
6. Conectați cablul de alimentare c.c. la cablul USB A ⑦ în portul de alimentare electrică A③.
7. Conectați celălalt capăt al A ⑦ într-o sursă electrică USB sau un adaptor.

Utilizare

1. Porniți produsul.

LED-ul indicator de alimentare electrică A ① se aprinde în albastru.

1. Porniți dispozitivele audio conectate.
