ACON2506BK - Cyfrowy konwerter audio NEDIS - Bezpłatna instrukcja obsługi

Typ produktu	Cyfrowy konwerter audio
Marka	Nedis
Model	ACON2506BK
Zasilanie	5,0 VDC; 0,6 A przez dołączony kabel USB
Konwersja	Toslink na RCA (stereo)
Obsługiwane formaty audio	DTS, DTS5.1, Dolby Digital, Dolby Digital 5.1, PCM, AAC, MPEG-2
Obsługiwane częstotliwości próbkowania	44,1 kHz / 48 kHz / 96 kHz, 24 bity
Wejście	Toslink żeńskie
Wyjście	RCA żeńskie (2 x gniazdo cinch)
Wskaźnik LED	Niebieski (świeci po włączeniu)
Przełącznik	Tak, do włączania/wyłączania
Przeznaczenie	Konwersja optycznych sygnałów audio cyfrowych na analogowe
Zastosowanie	Tylko wewnątrz, nieprofesjonalne
Bezpieczeństwo	Przeczytaj instrukcję, nie wystawiać na działanie wody, używać tylko dołączonego kabla
Czyszczenie	Suchą, miękką szmatką
Części zamienne i naprawialność	Brak części wymiennych, naprawa przez wykwalifikowanego technika
Informacje ogólne	Instrukcja dostępna online: ned.is/acon2506bk

Często zadawane pytania - ACON2506BK NEDIS

Jak podłączyć konwerter Nedis ACON2506BK?

Upewnij się, że wszystkie urządzenia są wyłączone. Podłącz kabel Toslink (nie dołączony) do wejścia Toslink konwertera i do źródła audio. Podłącz kabel RCA (nie dołączony) do wyjścia RCA i do urządzenia wyjściowego. Na koniec podłącz kabel zasilania USB.

Jaki typ kabla Toslink jest kompatybilny?

Każdy standardowy kabel Toslink z optycznym złączem jest odpowiedni. Upewnij się, że jest w dobrym stanie, aby uniknąć utraty sygnału.

Dioda LED nie świeci, co robić?

Sprawdź, czy kabel zasilania USB jest prawidłowo podłączony do działającego źródła zasilania (port USB lub adapter). Jeśli problem nadal występuje, produkt może być uszkodzony.

Czy mogę używać tego konwertera z konsolą do gier?

Tak, jeśli Twoja konsola ma optyczne wyjście Toslink. Podłącz je do wejścia konwertera i połącz wyjście RCA z systemem audio.

Jakie formaty audio są obsługiwane?

Konwerter obsługuje DTS, Dolby Digital, PCM, AAC, MPEG-2 oraz ich wersje 5.1. Akceptuje częstotliwości próbkowania 44,1, 48 i 96 kHz przy 24 bitach.

Czy mogę zasilać konwerter adapterem sieciowym?

Tak, możesz użyć standardowego adaptera USB dostarczającego 5V i co najmniej 0,6A. Najlepiej użyj dołączonego kabla.

Jaka jest zalecana maksymalna długość kabla Toslink?

Dla optymalnej jakości nie przekraczaj 10 metrów ze standardowym kablem Toslink. Powyżej użyj wzmacniacza.

Dźwięk jest przerywany lub zanika, co robić?

Sprawdź połączenia optyczne i RCA. Upewnij się, że źródło audio emituje kompatybilny sygnał. Spróbuj zresetować konwerter i podłączone urządzenia.

Czy ten konwerter obsługuje dźwięk przestrzenny 5.1?

Tak, obsługuje DTS 5.1 i Dolby Digital 5.1. Należy pamiętać, że wyjście RCA jest stereofoniczne, więc dźwięk przestrzenny zostanie downmixowany do stereo, jeśli urządzenie wyjściowe nie dekoduje wielokanałowego dźwięku.

Gdzie znaleźć pełną instrukcję?

Pełna instrukcja jest dostępna online pod adresem ned.is/acon2506bk. Możesz ją również znaleźć na naszej stronie notice-facile.com.

INSTRUKCJA OBSŁUGI ACON2506BK NEDIS

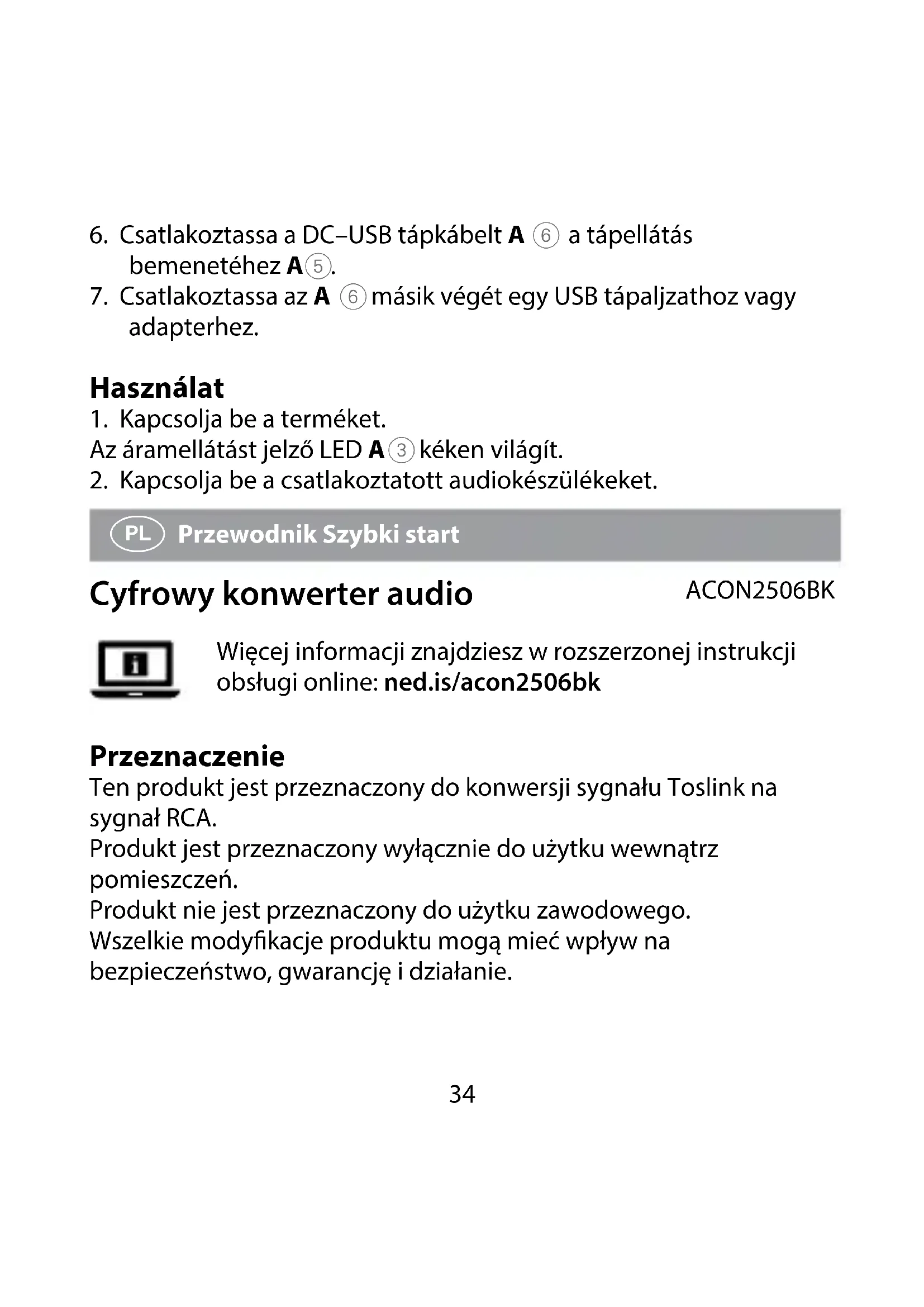

Przewodnik Szybki start

Cyfrowy konwerter audio

ACON2506BK

Więcej informacji znajdziesz w rozszerzonej instrukcji obsługi online: ned.is/acon2506bk

Przeznaczenie

Ten produkt jest przeznaczony do konwersji sygnału Toslink na sygnał RCA.

Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.

Produkt nie jest przeznaczony do użytku zawodowego.

Wszelkie modyfikacje produktu mogą mieć wpływ na bezpieczeństwo, gwarancję i działanie.

Specyfikacja

Produkt Cyfrowy konwerter audio
Numer katalogowy ACON2506BK
Pobór mocy 5,0 VDC ; 0,6 A
Konwersja Toslink na RCA
Obsługiwane formaty DTS, DTS5.1, Dolby Digital, Dolby Digital 5.1, PMC, AAC, MPEG-2
Obsługiwane szybkości transmisji	44,1 kHz 24-bit48 kHz 24-bit96 kHz 24-bit

Główne części (rysunek A)

1 Wejście żeńskie Toslink
2 Wyjście żeńskie RCA
3 LEDowy wskaźnik zasilania

4 Włącznik zasilania
5 Gniazdo zasilania
6 Kabel zasilający DC na USB

Instrukcje bezpieczeństwa

OSTRZEŻENIE

• Przed zainstalowaniem lub użyciem produktu należy upewnić się, że instrukcje zawarte w niniejszym dokumencie zostały w pełni przeczytane i zrozumiane. Zachowaj niniejszy dokument na przyszłość.

• Produktu należy używać wyłącznie w sposób opisany w niniejszym dokumencie.

• Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona lub uszkodzona. Natychmiast wymień uszkodzony lub wadliwy produkt.

• Nie upuszczaj produktu i unikaj uderzania go.
• Ten produkt może być serwisowany wyłącznie przez wykwalifikowanego serwisanta, aby zmniejszyć ryzyko porażenia prądem elektrycznym.
• Nie narażaj produktu na działanie wody lub wilgoci.
• Używaj wyłącznie zasilacza znajdującego się w zestawie.

Instalacja

1. Upewnij się, że wszystkie urządzenia, które chcesz podłączyć, zostały wyłączone.
2. Podłącz kabel Toslink (brak w zestawie) do wejścia żeńskiego Toslink A①.
3. Podłącz drugą końcówkę kabla do źródłowego urządzenia audio.
4. Podłącz kabel RCA (brak w zestawie) do wyjścia żeńskiego RCA A②.
5. Podłącz drugą końcówkę kabla do wyjściowego urządzenia audio.
6. Podłącz kabel zasilający DC na USB A ⑥ do gniazda zasilania A⑤.
7. Podłącz drugą końcówkę A ⑥ do źródła zasilania lub zasilacza USB.

Użycie

1. Włącz produkt.

LED-owy wskaźnik zasilania A③ zaświeci się na niebiesko.

1. Włącz podłączone urządzenia audio.
