Type de produit	Convertisseur HDMI™ vers péritel
Marque et modèle	Nedis VCON3461BK
Dimensions (L x H x P)	58,4 x 25 x 88,5 mm
Poids	50 g
Alimentation	5 V DC, 1 A via câble USB fourni
Consommation	600 mA max
Entrée vidéo	HDMI (type A)
Sortie vidéo	Péritel (SCART)
Sortie audio	RCA analogique stéréo (1 V RMS)
Résolution maximale	1080p à 60 ips
Formats couleur pris en charge	24 bits, 30 bits, 36 bits
Bande passante HDMI	300 MHz
Débit HDMI	10,2 Gb/s
Rapport signal/bruit	≥ 90 dB
Distorsion	≤ 0,1 %
Réponse en fréquence (audio)	20 Hz – 2000 Hz
Commutateur PAL/NTSC	Oui (50/60 Hz)
Température de fonctionnement	-10 °C à 55 °C
Humidité de fonctionnement	10 - 90 % HR (sans condensation)
Longueur max câble HDMI	7 m (câble standard AWG26)
Longueur max câble péritel	8 m (câble standard AWG26)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Usage intérieur uniquement. Ne pas exposer à l'eau, à l'humidité, aux flammes ou à la chaleur. Ne pas ouvrir.
Pièces détachées et réparabilité	Aucune pièce détachable. L'appareil n'est pas réparable par l'utilisateur. Utiliser uniquement le câble d'alimentation fourni.

FOIRE AUX QUESTIONS - VCON3461BK NEDIS

Comment brancher le convertisseur Nedis VCON3461BK ?

Branchez un câble HDMI de votre source (ex. console, décodeur) sur l'entrée HDMI du convertisseur. Reliez la sortie péritel à votre téléviseur à l'aide d'un câble péritel. Enfin, branchez le câble USB d'alimentation sur le port d'alimentation du convertisseur et sur un port USB d'un téléviseur ou un adaptateur secteur USB.

Pourquoi n'y a-t-il pas d'image après branchement ?

Vérifiez d'abord que le voyant LED est allumé. Assurez-vous que les câbles HDMI et péritel sont bien enfoncés. Ajustez le commutateur PAL/NTSC en fonction de votre source (essayez les deux positions). Vérifiez que votre téléviseur est sur l'entrée péritel correcte.

Puis-je utiliser cet appareil avec une console de jeux moderne ?

Oui, si votre console dispose d'une sortie HDMI. La résolution maximale supportée est de 1080p à 60 ips, ce qui convient à la plupart des consoles comme la PS4, Xbox One ou Nintendo Switch.

Le convertisseur transmet-il le son ?

Oui, le son est transmis via le câble péritel sur votre téléviseur. Vous pouvez également utiliser la sortie audio RCA (prise Jack) pour brancher des enceintes externes si votre téléviseur ne reçoit pas le son par péritel.

Quelle alimentation est nécessaire ?

Le convertisseur nécessite une alimentation de 5 V DC, 1 A. Il peut être alimenté via le port USB d'un téléviseur ou d'un ordinateur, ou via un adaptateur secteur USB (non inclus). Utilisez uniquement le câble USB fourni.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez pas de produits liquides, solvants ou abrasifs.

Que faire si le voyant LED ne s'allume pas ?

Vérifiez que le câble USB est correctement branché sur le convertisseur et sur une source d'alimentation fonctionnelle. Essayez un autre câble USB ou un adaptateur secteur différent. Si le problème persiste, l'appareil pourrait être défectueux.

Puis-je utiliser un câble HDMI plus long que 7 mètres ?

Non, il est déconseillé d'utiliser un câble HDMI de plus de 7 mètres avec ce convertisseur, car cela peut entraîner une perte de signal ou des perturbations. Utilisez un câble de qualité standard (AWG26) dans les limites recommandées.

Le convertisseur est-il compatible avec le format NTSC ?

Oui, grâce au commutateur PAL/NTSC situé sur le côté de l'appareil. Basculez-le pour choisir entre 50 Hz (PAL) et 60 Hz (NTSC) selon votre source vidéo.

Cet appareil est-il garanti ?

La garantie dépend du revendeur. En général, les produits Nedis bénéficient d'une garantie légale de 2 ans. Conservez la preuve d'achat. Toute modification ou utilisation non conforme annule la garantie.

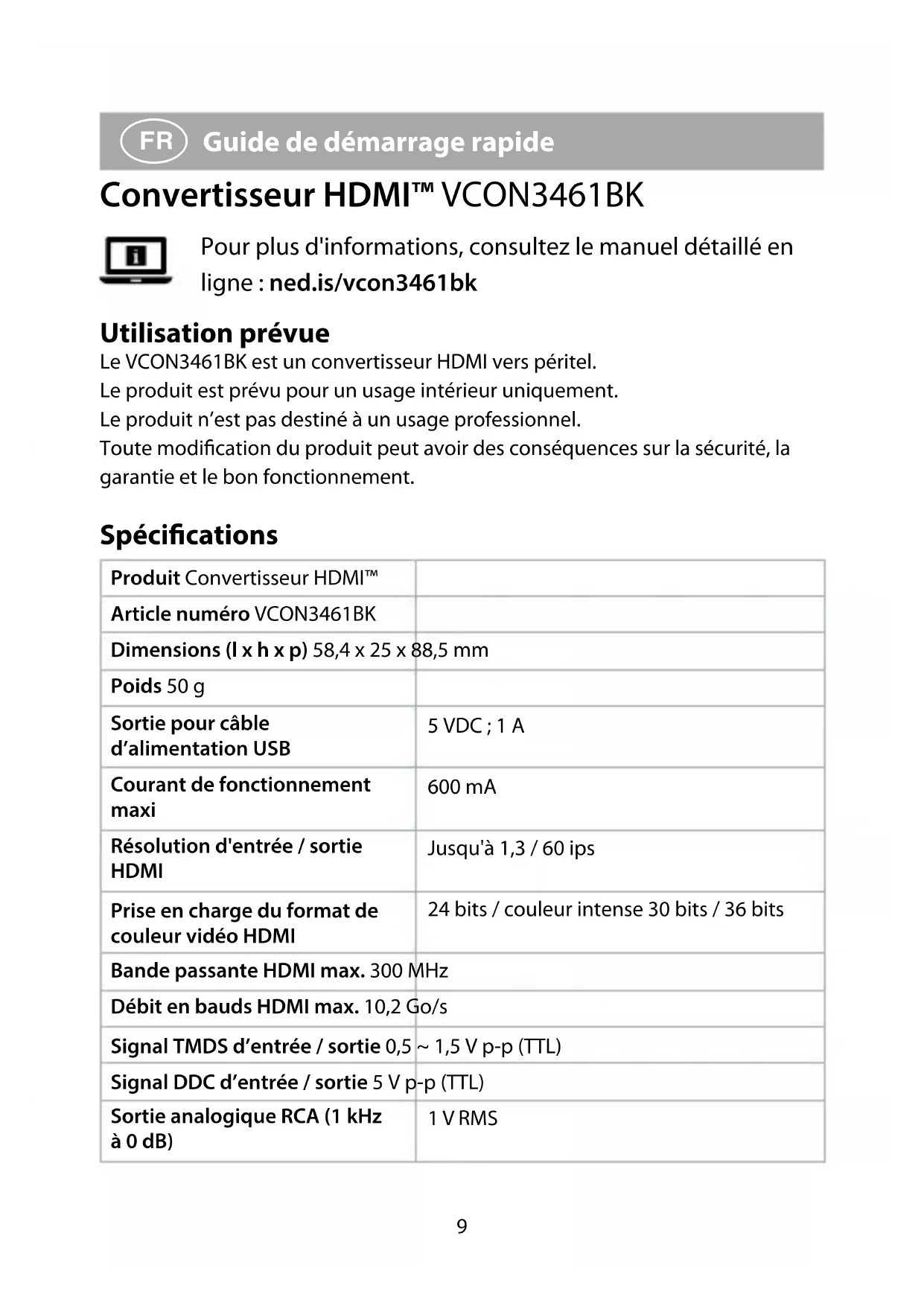

MODE D'EMPLOI VCON3461BK NEDIS

Convertisseur HDMI™ VCON3461BK

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vcon3461bk

Utilisation prévue

Le VCON3461BK est un convertisseur HDMI vers péritel.

Le produit est prévu pour un usage interieur uniquement.

Le produit n'est pas destiné à un usage professionnel.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Specifications

Produit Convertisseur HDMI™
Article numéro VCON3461BK
Dimensions (I x h x p) 58,4 x 25 x 88,5 mm
Poids 50 g
Sortie pour cable d'alimentation USB	5 VDC; 1 A
Courant de fonctionnement maxi	600 mA
Résolution d'entrée / sortie HDMI	Jusqu'à 1,3 / 60 ips
Prise en charge du format de couleur vidéo HDMI	24 bits / couleur intense 30 bits / 36 bits
Bande passante HDMI max. 300 MHz
Débit en bauds HDMI max. 10,2 Go/s
Signal TMDS d'entrée / sortie 0,5	~ 1,5 V p-p (TTL)
Signal DDC d'entrée / sortie 5 V p-p (TTL)
Sortie analogique RCA (1 kHz à 0 dB)	1 V RMS
Rapport signal/bruit à dB (CC1R / ARM)	≥ 90 dB
Distorsion ≤ 0,1 %
Réponse en fréquence 20 Hz ~ 2000 Hz
Longueur maximale du cable d'entrée HDMI	Câble standard HDMI AWG26 ≤ 7 m
Longueur maximale du cable de sortie Péritel	Câble standard Péritel AWG26 ≤ 8 m
Température fonctionnement -10 °C – 55 °C
Température de stockage -20 °C – 60 °C
Humidité en fonctionnement 10 - 90 % HR (sans condensation)
Humidité de stockage 5 - 95 % HR (sans condensation)

Pièces principales (image A)

1 Entrée HDMI
2 Commutateur PAL/NTSC
3 Voyant LED d'alimentation

4 Port d'alimentation
5 Sortie péritel
6 Cable d'alimentation USB

Consignes de sécurité

AERISSEMENT

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conserve l'emballage et leprésent document pour référence ultérieure.
  Utilisez le produit uniquement comme précrit dans le present manuel.
• Ne pas installer ou utiliser un apparéil endommagé.
• N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleur.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Placez le produit sur une surface stable et plane.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.

• Ne débranchez pas le produit en tirant sur le cable. Saisissez toujours la fiche et tirez.

• Manipuez le produit uniquement avec des mains sèches. La manipulation avec des mains mouillées peut provoquer un choc électrique.

• Débranchez le produit si vous ne prévoyez pas d'utiliser le produit pendant une période prolongée.
• Utilisez uniquement le cable d'alimentation fourni.

Installer le produit

1. Branchez un cable HDMI (non inclus) de votre apparéil source sur A 1.
2. Branchez un cable péritel (non inclus) de A 5 sur votre écran.
3. Branchez le cable d'alimentation USB A 6 dans le port d'alimentation A 4.
4. Insérez A 6 dans le port USB de votre téléviseur ou avec un adaptateur secteur USB dans une prise de courant.

A3 s'allume.

Utiliser le produit

Utilisez le commutateur PAL / NTSC A 50 Hz et 60 Hz.

2 pour commuter la fréquence entre
