ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VCON3461BK NEDIS

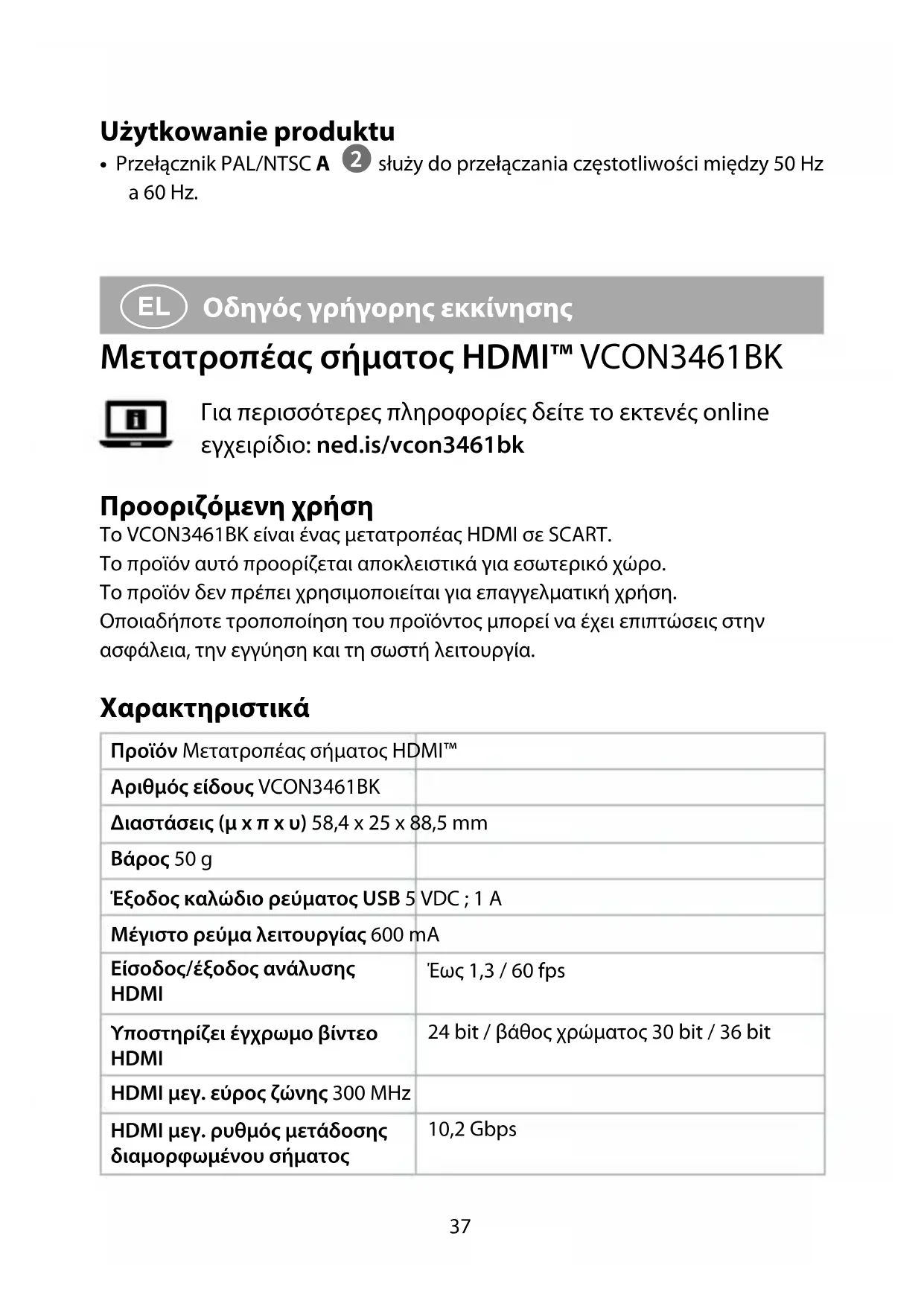

Οδηγός γρήγορης εκκίνησης 37

Οδηγός γρήγορης εκκίνησης Μετατροπέας σήματος HDMI™ VCON3461BK Για περισσότερες πληροφορίες δείτε το εκτενές online εγχειρίδιο: ned.is/vcon3461bk Προοριζόμενη χρήση Το VCON3461BK είναι ένας μετατροπέας HDMI σε SCART. Το προϊόν αυτό προορίζεται αποκλειστικά για εσωτερικό χώρο. Το προϊόν δεν πρέπει χρησιμοποιείται για επαγγελματική χρήση. Οποιαδήποτε τροποποίηση του προϊόντος μπορεί να έχει επιπτώσεις στην ασφάλεια, την εγγύηση και τη σωστή λειτουργία. Χαρακτηριστικά Προϊόν Μετατροπέας σήματος HDMI™ Αριθμός είδους VCON3461BK Διαστάσεις (μ x π x υ) 58,4 x 25 x 88,5 mm Βάρος 50 g Έξοδος καλώδιο ρεύματος USB 5 VDC ; 1 A Μέγιστο ρεύμα λειτουργίας 600 mA Είσοδος/έξοδος ανάλυσης HDMI Έως 1,3 / 60 fps Υποστηρίζει έγχρωμο βίντεο HDMI 24 bit / βάθος χρώματος 30 bit / 36 bit HDMI μεγ. εύρος ζώνης 300 MHz HDMI μεγ. ρυθμός μετάδοσης διαμορφωμένου σήματος 10,2 Gbps38 Σήμα TMDS είσοδος / έξοδος 0,5 ~ 1,5 V p-p (TTL) Σήμα DDC είσοδος / έξοδος 5 V p-p (TTL) RCA αναλογικό έξοδος (1 KHZ @ 0 dB ) 1 V RMS Λόγος σήματος-θορύβου @ dB (CC1R / ARM) ≥ 90 dB Παραμόρφωση ≤ 0,1 % Απόκριση συχνότητας 20 Hz ~ 20000 Hz Μεγ. μήκος καλωδίου HDMI

≤ 7 μ AWG26 HDMI ΄τυποποιημένο

Μεγ. μήκος καλωδίου SCART

≤ 8 μ AWG26 SCART τυποποιημένο

Θερμοκρασία λειτουργίας -10 °C – 55 °C Θερμοκρασία αποθήκευσης -20 °C – 60 °C Υγρασία λειτουργίας 10 - 90% RH (χωρίς συμπύκνωση) Υγρασία αποθήκευσης 5 - 95% RH (χωρίς συμπύκνωση) Κύρια μέρη (εικόνα A)

PAL / NTSC διακόπτης

Θύρα τροφοδοσίας ρεύματος

USB καλώδιο ρεύματος Οδηγίες ασφάλειας

• Βεβαιωθείτε ότι έχετε διαβάσει και κατανοήσει αυτές τις οδηγίες πριν εγκαταστήσετε ή χρησιμοποιήσετε το προϊόν. Κρατήστε τη συσκευασία και το κείμενο για μελλοντική αναφορά.

• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το εγχειρίδιο.

• Μην χρησιμοποιείτε ένα προϊόν με βλάβη.

• Μην εκθέτετε το προϊόν σε άμεσο ηλιακό φως, γυμνές φλόγες ή θερμαντικά

• Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

• Τοποθετήστε το προϊόν σε μία σταθερή και επίπεδη επιφάνεια.39
• Μην ρίχνετε κάτω το προϊόν και αποφύγετε τα τραντάγματα.• Μην ανοίγετε το προϊόν.• Να φυλάσσεται μακριά από παιδιά.• Μην αποσυνδέετε το προϊόν τραβώντας από το καλώδιο. Να κρατάτε πάντα γερά την πρίζα και να τραβάτε.• Χειριστείτε το προϊόν μόνο με στεγνά χέρια. Ο χειρισμός με βρεγμένα χέρια μπορεί να προκαλέσει ηλεκτροπληξία.• Αποσυνδέστε το προϊόν αν δεν θα το χρησιμοποιήσετε για μεγάλο χρονικό διάστημα.• Χρησιμοποιείτε μόνο το παρεχόμενο καλώδιο ρεύματος. Εγκατάσταση του προϊόντος

1. Συνδέστε ένα HDMI καλώδιο (δεν περιλαμβάνεται) από την συσκευή σας στο A

2. Συνδέστε ένα SCART καλώδιο (δεν περιλαμβάνεται) από το A

3. Συνδέστε το καλώδιο ρεύματος USB A

στην θύρα παροχής ισχύος A

στην θύρα USB της τηλεόρασης σας ή με ένα προσαρμογέα USB σε μία πρίζα.

• Χρησιμοποιήστε τον διακόπτη PAL / NTSC A για να αλλάξετε την συχνότητα μεταξύ 50 Hz και 60 Hz.
