GEBRUIKSAANWIJZING ACON2510BK NEDIS

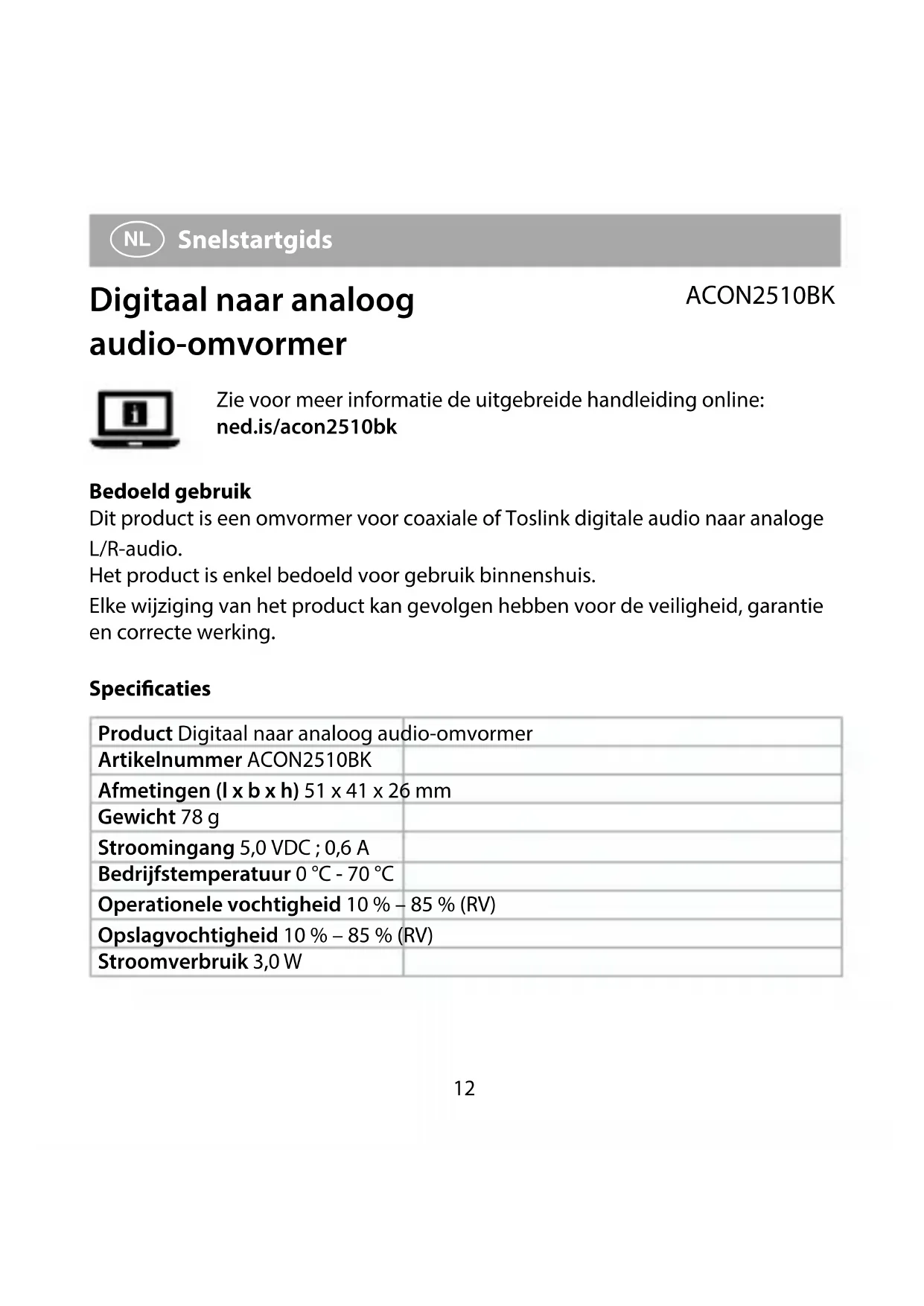

Snelstartgids Digitaal naar analoog audio-omvormer ACON2510BK Zie voor meer informatie de uitgebreide handleiding online: ned.is/acon2510bk Bedoeld gebruik Dit product is een omvormer voor coaxiale of Toslink digitale audio naar analoge L/R-audio. Het product is enkel bedoeld voor gebruik binnenshuis. Elke wijziging van het product kan gevolgen hebben voor de veiligheid, garantie en correcte werking. Specicaties Product Digitaal naar analoog audio-omvormer Artikelnummer ACON2510BK Afmetingen (l x b x h) 51 x 41 x 26 mm Gewicht 78 g Stroomingang 5,0 VDC ; 0,6 A Bedrijfstemperatuur 0 °C - 70 °C Operationele vochtigheid 10 % – 85 % (RV) Opslagvochtigheid 10 % – 85 % (RV) Stroomverbruik 3,0 W13 Ondersteunde bitrates 32 kHz 24-bit 44,1 kHz 24-bit 48 kHz 24-bit 96 kHz 24-bit Belangrijkste onderdelen (afbeelding A) 1 R/L-uitgang 2 AUX-uitgang 3 Voedingsindicatie LED 4 Coaxiale ingang 5 Toslink vrouwelijke ingang 6 Voedingspoort gelijkstroom 7 Stroomkabel Veiligheidsvoorschriften

• Zorg ervoor dat u de instructies in dit document volledig gelezen en begrepen heeft voordat u het product installeert of gebruikt. Bewaar de verpakking en dit document voor toekomstig gebruik.

• Gebruik het product alleen zoals in dit document beschreven.

• Gebruik het product niet als een onderdeel beschadigd of defect is. Vervang een beschadigd of defect product onmiddellijk.

• Laat het product niet vallen en voorkom stoten.

• Stel het product niet bloot aan water of vocht.

• Gebruik alleen het meegeleverde netsnoer.

• Koppel het product los van de voedingsbron en van andere apparatuur als er zich problemen voordoen.

• Trek de stekker niet uit het stopcontact door aan de kabel te trekken. Pak altijd de stekker vast en trek eraan.

• Dit product mag voor onderhoud alleen worden geopend door een erkend technicus om het risico op elektrische schokken te verkleinen.14 Het product installeren

Controleer of alle apparaten die u wilt aansluiten uitgeschakeld zijn.

1. Sluit een dubbele R/L-kabel (niet meegeleverd) aan op de R/L-uitgang A

of sluit een AUX-kabel of hoofdtelefoon (niet meegeleverd) aan op de AUX- uitgang A

2. Sluit het andere uiteinde van de kabel aan op uw audio-uitgangsapparaat.

3. Sluit een coaxiale kabel (niet meegeleverd) aan op de coaxiale ingang A

sluit een Toslink-kabel aan op de Toslink vrouwelijke ingang A

4. Sluit het andere uiteinde van de kabel aan op uw audio-uitgangsapparaat.

Het product gebruiken

1. Steek het netsnoer A

in de voedingspoort A

2. Steek het andere uiteinde van A

in een stopcontact. Het product schakelt in. Het stroomindicatorlampje A

3. Schakel de aangesloten geluidsapparaten in.
