ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VCON3454AT NEDIS

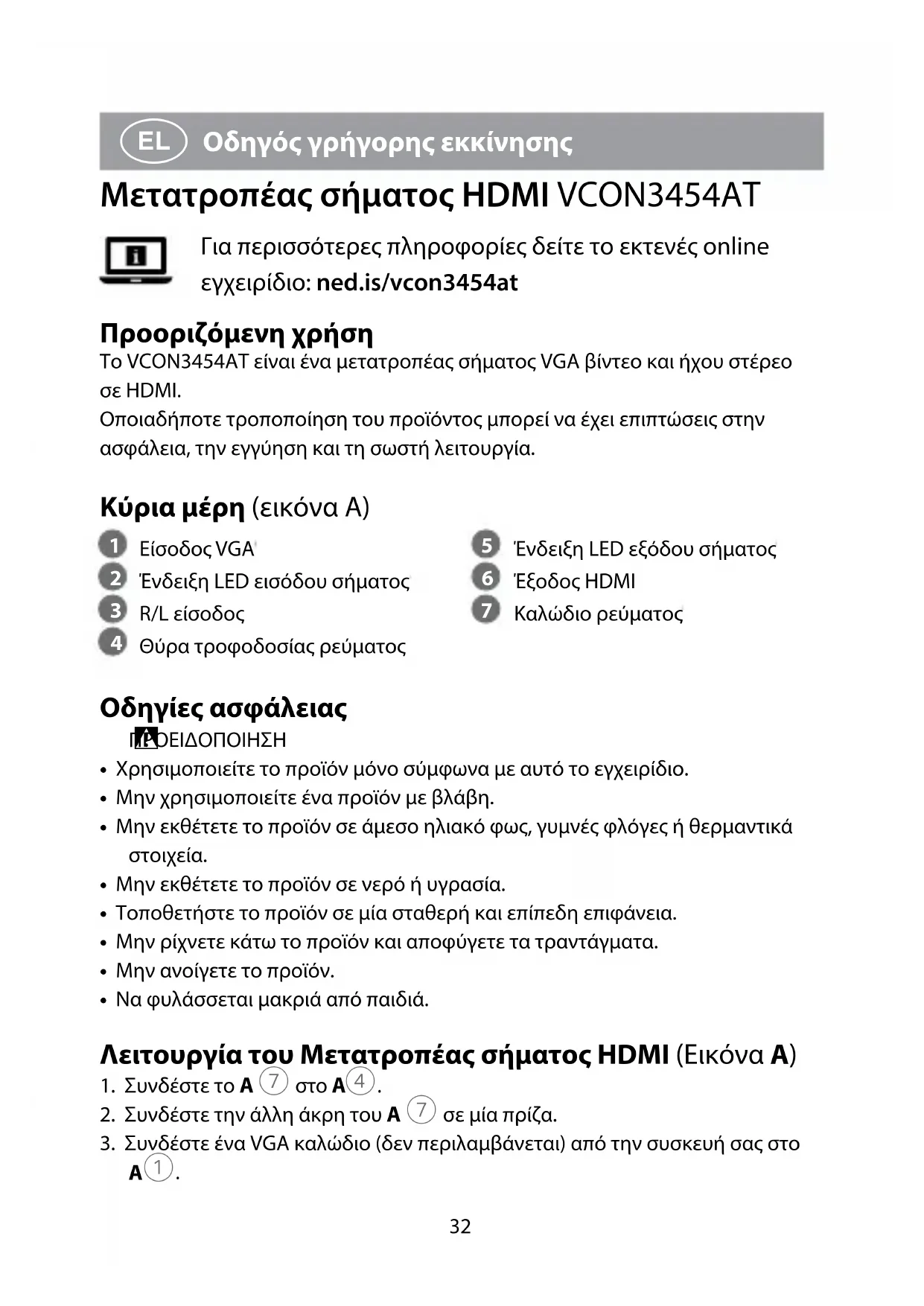

Οδηγός γρήγορης εκκίνησης 32
Οδηγός γρήγορης εκκίνησης Μετατροπέας σήματος HDMI VCON3454AT Για περισσότερες πληροφορίες δείτε το εκτενές online εγχειρίδιο: ned.is/vcon3454at Προοριζόμενη χρήση Το VCON3454AT είναι ένα μετατροπέας σήματος VGA βίντεο και ήχου στέρεο σε HDMI.Οποιαδήποτε τροποποίηση του προϊόντος μπορεί να έχει επιπτώσεις στην ασφάλεια, την εγγύηση και τη σωστή λειτουργία. Κύρια μέρη (εικόνα A)

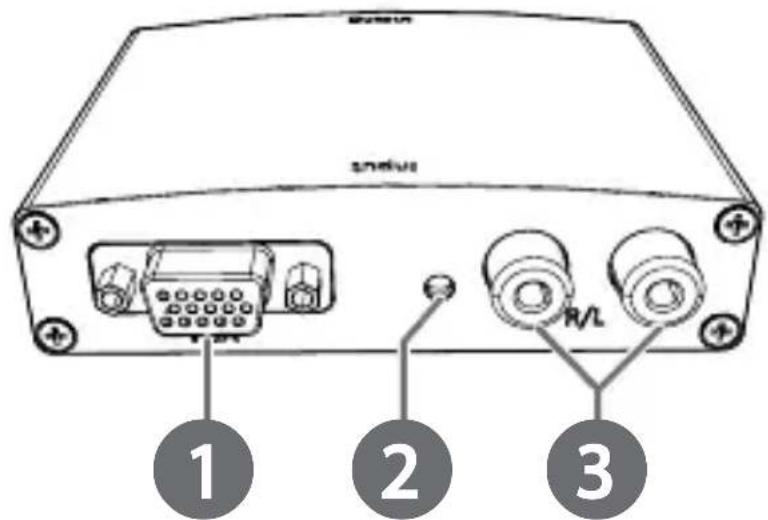

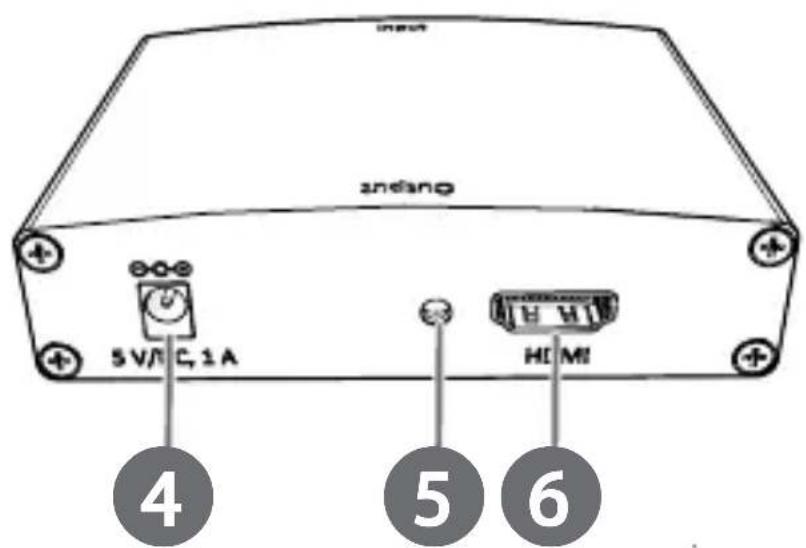

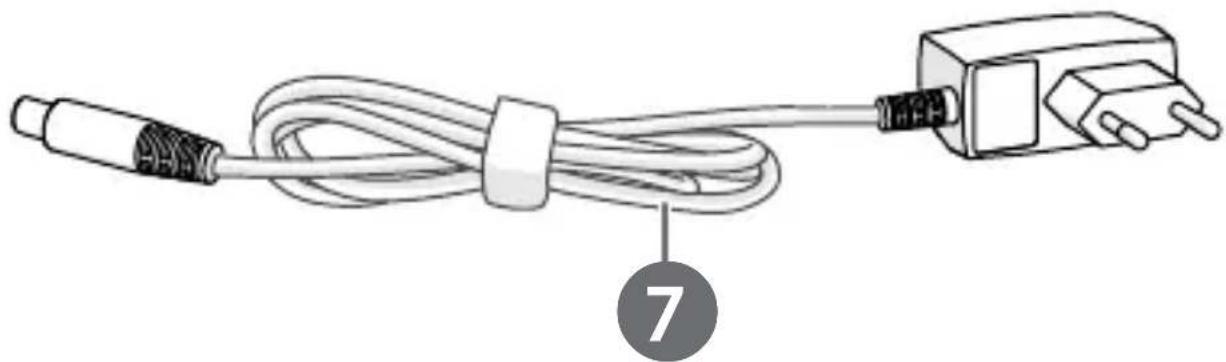

Είσοδος VGA Ένδειξη LED εισόδου σήματος R/L είσοδος Θύρα τροφοδοσίας ρεύματος Ένδειξη LED εξόδου σήματος Έξοδος HDMI Καλώδιο ρεύματος Οδηγίες ασφάλειας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το εγχειρίδιο.• Μην χρησιμοποιείτε ένα προϊόν με βλάβη.• Μην εκθέτετε το προϊόν σε άμεσο ηλιακό φως, γυμνές φλόγες ή θερμαντικά στοιχεία.• Μην εκθέτετε το προϊόν σε νερό ή υγρασία.• Τοποθετήστε το προϊόν σε μία σταθερή και επίπεδη επιφάνεια.• Μην ρίχνετε κάτω το προϊόν και αποφύγετε τα τραντάγματα.• Μην ανοίγετε το προϊόν.• Να φυλάσσεται μακριά από παιδιά. Λειτουργία του Μετατροπέας σήματος HDMI (Εικόνα A)
2. Συνδέστε την άλλη άκρη του A
σε μία πρίζα.3. Συνδέστε ένα VGA καλώδιο (δεν περιλαμβάνεται) από την συσκευή σας στο
4. Συνδέστε ένα R/L καλώδιο στο A
5. Συνδέστε ένα HDMI καλώδιο (δεν περιλαμβάνεται) από μία οθόνη στο A
Χαρακτηριστικά Προϊόν Μετατροπέας σήματος HDMI Αριθμός είδους VCON3454AT Διαστάσεις (μ x π x υ) 88 x 73 x 23 mm Είσοδος VGA 1920 x 1080 @ 60 Hz 1600 x 1200 @ 60 Hz 1680 x 1050 @ 60 Hz 1360 x 768 @ 60 Hz 1280 x 1024 @ 60 Hz / 75 Hz / 85 Hz 1280 x 960 @ 60 Hz 1280 x 800 @ 60 Hz 1024 x 768 @ 60 Hz / 72 Hz / 75 Hz / 85 Hz 800 x 600 @ 60 Hz / 72 Hz / 75 Hz / 85 Hz 640 x 480 @ 60 Hz / 75 Hz / 85 Hz Έξοδος HDMI 1080p 1080i 720p 576p 576i 480p 480i Συχνότητα λειτουργίας Έως 165 MHz Εύρος ζώνης ενισχυτής
1,65 Gbps / 165 MHz Διαπλεγμένο 1080i @ 50 Hz / 60 Hz 576i @ 50 Hz 480i @ 60 Hz Προοδευτικό 1080p @ 50 Hz / 60 Hz 720p @ 50 Hz / 60 Hz 576p @ 50 Hz 480p @ 60 Hz Θερμοκρασία λειτουργίας 0 °C - 70 °C34 Υγρασία λειτουργίας 10 - 85% RH (χωρίς συμπύκνωση)Θερμοκρασία αποθήκευσης -10 °C - 80 °CΥγρασία αποθήκευσης 5 - 95% RH (χωρίς συμπύκνωση)Τροφοδοσία ρεύματος 5 VDC / 1 A
