VCON3454AT - Convertisseur audio numérique NEDIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur VGA vers HDMI avec prise en charge audio stéréo
Marque	Nedis
Modèle	VCON3454AT
Dimensions (L x l x H)	88 x 73 x 23 mm
Alimentation	5 VDC / 1 A (via adaptateur secteur inclus)
Entrée vidéo	VGA (15 broches)
Sortie vidéo	HDMI (type A)
Entrée audio	Stéréo 3,5 mm (prise jack)
Résolutions d'entrée VGA prises en charge	1920x1080, 1600x1200, 1680x1050, 1360x768, 1280x1024, 1280x960, 1280x800, 1024x768, 800x600, 640x480 (plusieurs fréquences)
Résolutions de sortie HDMI	1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Bande passante vidéo	Jusqu'à 165 MHz (1,65 Gbit/s)
Température de fonctionnement	0 °C à 70 °C
Humidité de fonctionnement	10 à 85 % HR (sans condensation)
Température de stockage	-10 °C à 80 °C
Humidité de stockage	5 à 95 % HR (sans condensation)
Fonctions principales	Conversion de signaux VGA et audio analogique vers HDMI ; prise en charge entrelacé et progressif ; indicateurs LED
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de produits liquides ou abrasifs
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas ouvrir le boîtier ; utiliser sur une surface stable ; tenir hors de portée des enfants
Pièces détachées et réparabilité	Aucune pièce détachable disponible ; toute réparation doit être effectuée par un professionnel qualifié
Informations générales	Conforme aux normes en vigueur ; adaptateur secteur inclus ; câbles VGA et HDMI non inclus

FOIRE AUX QUESTIONS - VCON3454AT NEDIS

Quels câbles sont nécessaires pour utiliser le VCON3454AT ?

Vous avez besoin d'un câble VGA (non inclus) pour relier votre source au convertisseur, d'un câble HDMI (non inclus) pour connecter l'écran, et éventuellement d'un câble audio 3,5 mm si votre source VGA ne transporte pas l'audio. L'adaptateur secteur est inclus.

Le convertisseur prend-il en charge l'audio ?

Oui, le VCON3454AT dispose d'une entrée audio stéréo (prise jack 3,5 mm) qui permet d'ajouter le signal audio à la sortie HDMI. Si votre source VGA ne transmet pas l'audio, vous pouvez brancher la sortie audio de votre source sur cette entrée.

Quelles résolutions puis-je utiliser en entrée VGA ?

Le convertisseur supporte une large gamme de résolutions VGA allant de 640x480 à 1920x1080, avec différentes fréquences de rafraîchissement (60 Hz, 75 Hz, 85 Hz selon les résolutions). Consultez le tableau des spécifications pour plus de détails.

Pourquoi n'y a-t-il aucune image sur mon écran HDMI ?

Vérifiez d'abord que l'adaptateur secteur est bien branché et que les voyants LED sont allumés. Assurez-vous que la source VGA est allumée et que les câbles sont correctement connectés. Essayez une résolution d'entrée plus basse (par exemple 1024x768) pour tester.

Puis-je utiliser ce convertisseur avec une console de jeux rétro ?

Oui, si votre console dispose d'une sortie VGA (ou via un adaptateur) et d'une sortie audio analogique. Assurez-vous que la console émet un signal VGA compatible (par exemple 640x480 à 60 Hz).

Le convertisseur peut-il fonctionner sans branchement audio ?

Oui, si votre source VGA transmet déjà l'audio via le câble VGA (cas rare) ou si vous n'avez pas besoin de son. Dans ce cas, laissez l'entrée audio jack inutilisée. Le signal vidéo sera tout de même converti.

Quelle est la distance maximale de câble recommandée ?

Pour garantir la qualité du signal, nous recommandons d'utiliser des câbles VGA et HDMI de moins de 5 mètres. Au-delà, des amplificateurs ou répéteurs peuvent être nécessaires.

Le voyant LED de signal d'entrée ne s'allume pas, que faire ?

Cela signifie qu'aucun signal VGA n'est détecté. Vérifiez que votre source est allumée et que le câble VGA est bien enfoncé. Testez avec un autre câble ou une autre source pour isoler le problème.

Puis-je utiliser une alimentation différente de celle fournie ?

Non, utilisez uniquement l'adaptateur secteur fourni (5 VDC / 1 A). Une tension ou un courant différent pourrait endommager le convertisseur.

Comment nettoyer le convertisseur ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits liquides ou abrasifs, car ils pourraient endommager les circuits.

MODE D'EMPLOI VCON3454AT NEDIS

FR Guide de démarrage rapide 8

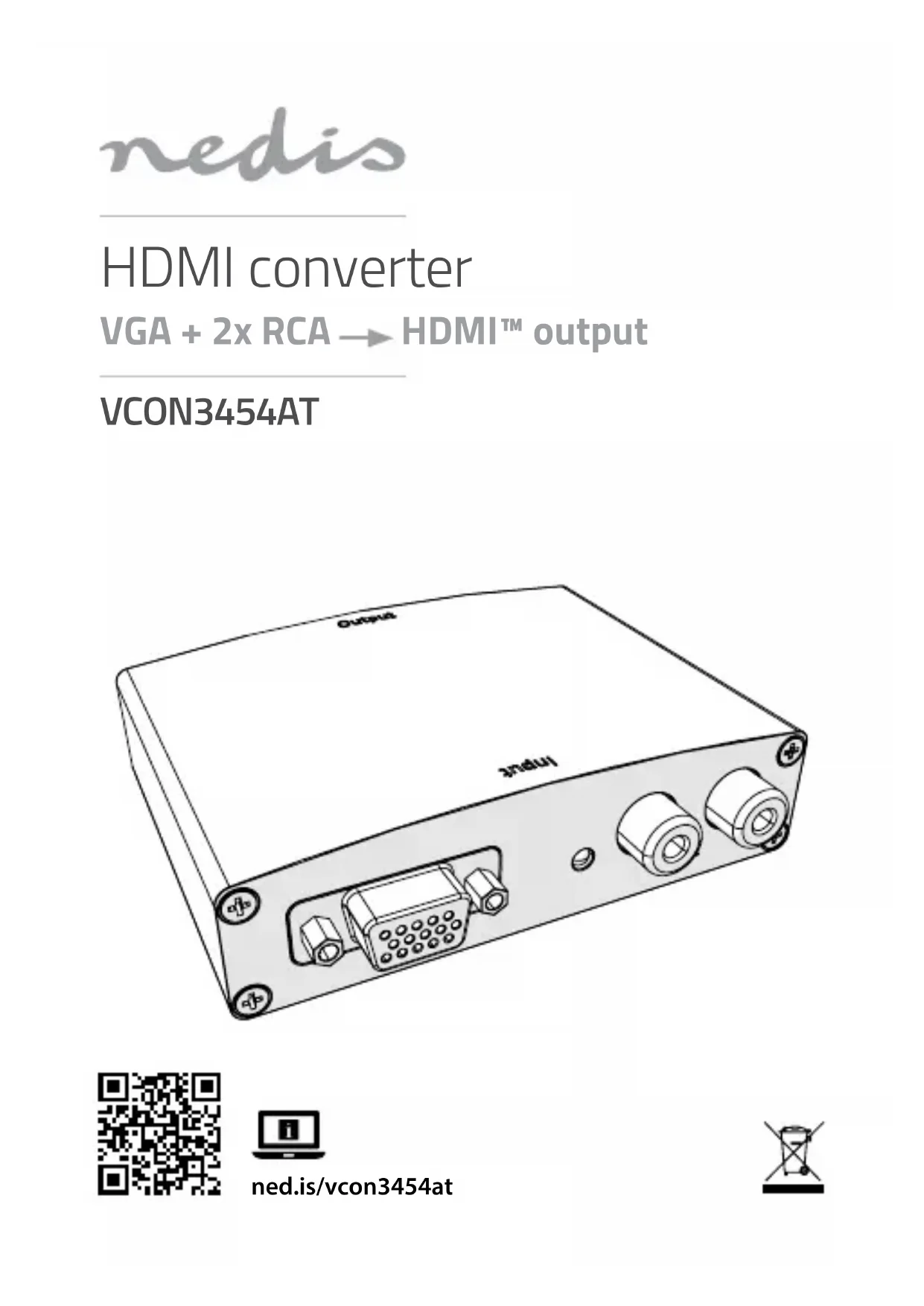

Guide de démarrage rapide

Convertisseur HDMI VCON3454AT

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vcon3454at

Utilisation prévue

Le VCON3454AT est un convertisseur video VGA et audio sté reproduction vers HDMI. Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Pièces principales (image A)

1 Entreé VGA

5 Voyant LED de signal de sortie

2 Voyant LED de signal d'entrée

6 Sortie HDMI

3 Entre D/G

7 Cable d'alimentation

4 Port d'alimentation

Consignes de sécurité

ARTISSEMENT

• Utilisez le produit uniquement comme précrit dans le present manuel.
• Ne pas installer ou utiliser un apparéil endommagé.
• N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleurur.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Placez le produit sur une surface stable et plane.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.

Utiliser le Convertisseur HDMI (Image A)

1. Branchez A ⑦ dans A ④.
2. Branchez l'autre extrémité de A ⑦ sur une prise de courant.
3. Branchez un cable VGA (non inclus) de votre apparéil source sur A ①.
4. Branchez un cable D/G sur A ③.
5. Branchez un cable HDMI (non inclus) d'un écran sur A 6.
6. A ②⑤ s'allume.

Specifications

Produit Convertisseur HDMI
Article numéro VCON3454AT
Dimensions (L x I x H) 88 x 73 x 23 mm
Entrée VGA 1920 x 1080 à 60 Hz	1600 x 1200 à 60 Hz1680 x 1050 à 60 Hz1360 x 768 à 60 Hz1280 x 1024 à 60 Hz / 75 Hz / 85 Hz1280 x 960 à 60 Hz1280 x 800 à 60 Hz1024 x 768 à 60 Hz / 72 Hz / 75 Hz / 85 Hz800 x 600 à 60 Hz / 72 Hz / 75 Hz / 85 Hz640 x 480 à 60 Hz / 75 Hz / 85 Hz
Sortie HDMI 1080p	1080i720p576p576i480p480i
Fréquence defonctionnement	Jusqu'à 165 MHz
Bande passante del'amplificateur video	1,65 Go/s / 165 MHz
Entrelacé 1080i à 50 Hz / 60 Hz	576i à 50 Hz480i à 60 Hz
Progressif 1080p à 50 Hz / 60 Hz
	720p à 50 Hz / 60 Hz
	576p à 50 Hz
	480p à 60 Hz
Température fonctionnement	0 °C - 70 °C
Humidité en fonctionnement	10 - 85 % HR (sans condensation)
Température de stockage	-10 °C - 80 °C
Humidité de stockage 5 - 95 %	HR (sans condensation)
Source d'alimentation 5 VDC / 1 A
