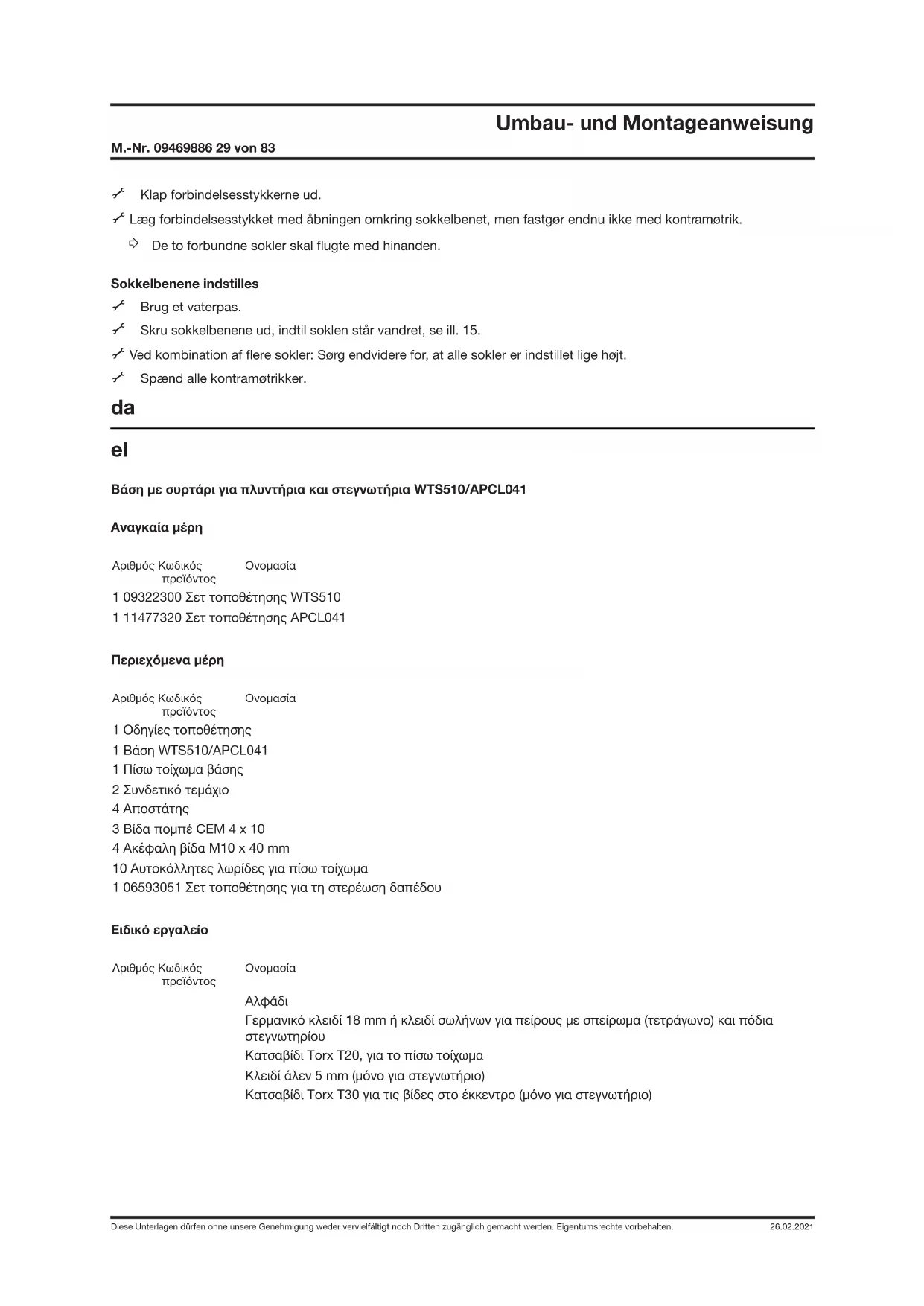

Βάση με συρτάρι για πλυντήρια και στεγνωτήρια WTS510/APCL041 Αναγκαία μέρη Αριθμός Κωδικός

1 09322300 Σετ τοποθέτησης WTS510 1 11477320 Σετ τοποθέτησης APCL041 Περιεχόμενα μέρη Αριθμός Κωδικός

1 Οδηγίες τοποθέτησης 1 Βάση WTS510/APCL041 1 Πίσω τοίχωμα βάσης 2 Συνδετικό τεμάχιο 4 Αποστάτης 3 Βίδα πομπέ CEM 4x10 4 Ακέφαλη βίδα M10x40mm 10 Αυτοκόλλητες λωρίδες για πίσω τοίχωμα 1 06593051 Σετ τοποθέτησης για τη στερέωση δαπέδου Ειδικό εργαλείο Αριθμός Κωδικός

Γερμανικό κλειδί 18mm ή κλειδί σωλήνων για πείρους με σπείρωμα (τετράγωνο) και πόδια στεγνωτηρίου Κατσαβίδι TorxT20, για το πίσω τοίχωμα Κλειδί άλεν 5mm (μόνο για στεγνωτήριο) Κατσαβίδι TorxT30 για τις βίδες στο έκκεντρο (μόνο για στεγνωτήριο)Umbau- und Montageanweisung M.-Nr. 09469886 30 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021 Κίνδυνος τραυματισμού κατά την τοποθέτηση

Κίνδυνος ηλεκτροπληξίας. Κίνδυνος από μέρη που διαρρέονται από ηλεκτρικό ρεύμα. A Πριν από τις εργασίες συντήρησης και γενικής επισκευής στη συσκευή, αποσυνδέστε τη συσκευή από το δίκτυο

Κίνδυνος ατυχήματος A Τοποθετήστε τη βάση μόνο σε πλυντήρια και στεγνωτήρια τα οποία δεν έχουν εγκατασταθεί. Απεγκατάσταση, βλ. Οδηγίες χρήσης της συσκευής. A Βεβαιωθείτε ότι κατά τη διάρκεια των εργασιών τοποθέτησης δεν υπάρχουν παιδιά ή ζώα στον χώρο εργασίας. A Μην τοποθετείτε κανένα άτομο πάνω στο συρτάρι.

Κίνδυνος σύνθλιψης A Να φοράτε αντιολισθητικά γάντια και παπούτσια ασφαλείας. A Προσέχετε ώστε να μην βρεθούν μέρη του σώματος και ειδικότερα χέρια και πόδια κάτω από ή ανάμεσα στις

Κίνδυνος τραυματισμού, ιδιαίτερα τραυματισμοί στην σπονδυλική στήλη, καθώς η συσκευή πρέπει να γείρει στο πλάι για την τοποθέτηση. A Προσέξτε το βάρος της συσκευής σε σχέση με τη σωματική σας δύναμη. Στοιχεία βάρους της συσκευής, βλ. Οδηγίες χρήσης της συσκευής. Κίνδυνος τραυματισμού λόγω εσφαλμένης τοποθέτησης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος ατυχήματος λόγω ανατροπής της συσκευής. A Να χρησιμοποιείτε τη βάση αποκλειστικά για συσκευές Miele. A Μην τη χρησιμοποιείτε για εντοιχιζόμενες συσκευές και στήλες πλυντηρίου στεγνωτηρίου. A Βιδώστε το πλυντήριο με τη βάση. A Σε περίπτωση συνδυασμού περισσότερων βάσεων, συνδέστε τις βάσεις με τα συνδετικά τεμάχια. A Σε περίπτωση τοποθέτησης μίας βάσης με το σετ τοποθέτησης στερέωσης δαπέδου αρ. κατασκ. 06593051, στερεώστε το δάπεδο. A Για τη στερέωση δαπέδου, στερεώστε τουλάχιστον δύο ποδαράκια της βάσης στο δάπεδο και, από αυτά, τουλάχιστον ένα να βρίσκεται στην πίσω πλευρά. Η διαγώνια στερέωση δαπέδου είναι ιδανική. Κίνδυνοι λόγω ακατάλληλων υλικών στα συρτάρια της βάσης

A Δεν πρέπει να φυλάσσονται εύφλεκτα υλικά μέσα στο συρτάρι.

Ξύλινα εξαρτήματα ενδέχεται να διογκωθούν ή/και να παραμορφωθούν. A Δεν πρέπει να φυλάσσονται νωπά ή υγρά αντικείμενα μέσα στο συρτάρι.Umbau- und Montageanweisung M.-Nr. 09469886 31 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021 Τοποθέτηση βάσης Αφαίρεση του συρταριού από τη βάση A Τραβήξτε το συρτάρι προς τα έξω μέχρι το τέρμα, βλ. Εικ. 2. A Πιέστε τους ταχυσυνδέσμους και ταυτόχρονα αφαιρέστε το συρτάρι προς τα επάνω, βλ. Εικ. 3. Τοποθέτηση βάσης κάτω από το στεγνωτήριο A Αδειάστε το δοχείο του νερού συμπύκνωσης. A Βιδώστε τα πόδια του στεγνωτηρίου με ένα κλειδί σωλήνων. A Ξεβιδώστε τις ακέφαλες βίδες από τη βάση (Α) με ένα κλειδί Allen 5mm και απορρίψτε τες, βλ. Εικ. 4. A Βιδώστε τις συνοδευτικές ακέφαλες βίδες 10x40mm μέχρι το τέρμα μέσα στους πείρους με σπείρωμα (B), βλ. Εικ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος σύνθλιψης για τα δάχτυλα, σε περίπτωση που βρεθούν ανάμεσα στο περίβλημα του στεγνωτηρίου και τις ακέφαλες βίδες. A Μην ανυψώνετε το στεγνωτήριο από τις γωνίες. A Ανυψώστε το στεγνωτήριο πάνω στη βάση και εισαγάγετε τις ακέφαλες βίδες μέσα στα ανοίγματα που υπάρχουν στα πόδια του στεγνωτηρίου, βλ. Εικ. 5. A Τοποθετήστε τις ταινίες στεγανοποίησης, σύμφωνα με την εικόνα, στην εσωτερική πλευρά του πίσω τοιχώματος, βλ. Εικ. 6. A Στο πίσω τοίχωμα του στεγνωτηρίου, λύστε τις βίδες στα έκκεντρα (1), βλ. Εικ. 7 Με το λύσιμο των βιδών, τα έκκεντρα μπορούν να μετατοπιστούν ελαφρώς. Για την ασφαλή τοποθέτηση, τα έκκεντρα πρέπει να τοποθετηθούν ξανά στην αρχική θέση: οδόντωση ασφάλισης κάτω αριστερά σε γωνία 20° (1), βλ. Εικ. 7. A Με 1 βίδα πομπέ CEM 4x10, στερεώστε το πίσω τοίχωμα κάτω στη βάση (2), βλ. Εικ. 7. A Αγκιστρώστε τα συνδετικά τεμάχια (3) στις βίδες στα έκκεντρα, βλ. Εικ. 7. A Με 2 βίδες πομπέ CEM 4x10, στερεώστε τα συνδετικά τεμάχια και το πίσω τοίχωμα επάνω στη βάση (1), βλ. Εικ. 8. A Σφίξτε τις βίδες στα έκκεντρα (2), βλ. Εικ. 8. A Ευθυγραμμίστε τη συσκευή και τη βάση με ένα αλφάδι. A Συγκρατήστε τα ποδαράκια της βάσης. A Στερεώστε τη βάση με το σετ τοποθέτησης στερέωσης δαπέδου αρ. κατασκ. 06593051, πάνω στο δάπεδο. Τοποθέτηση βάσης κάτω από το πλυντήριο Πριν από την τοποθέτηση, τα συνδετικά τεμάχια είναι στερεωμένα στη βάση. Χρησιμοποιούνται για την ασφαλή σύνδεση δύο βάσεων μεταξύ τους. Στερεώστε τα συνδετικά τεμάχια, ακόμη κι εάν δεν έχετε δεύτερη βάση. Έτσι θα αποφύγετε τυχόν μελλοντική, δαπανηρή τοποθέτηση και, τα συνδετικά τεμάχια θα διατηρούνται ασφαλή. Τοποθέτηση στεγνωτηρίου αριστερά και πλυντηρίου δεξιά: βλ. Εικ. 9. Τοποθέτηση πλυντηρίου αριστερά και στεγνωτηρίου δεξιά: βλ. Εικ. 10. A Συγκρατήστε τους πείρους με σπείρωμα με ένα κλειδί σωλήνων και λύστε όλα τα ποδαράκια της βάσης. A Ξεβιδώστε 2 ποδαράκια της βάσης αριστερά ή δεξιά, ανάλογα με την κατάσταση τοποθέτησης, βλ. Εικ. 9 ή Εικ. 10. A Τοποθετήστε την υποθεματική ροδέλα στη λεκάνη συλλογής νερού, βλ. Εικ. 9 ή Εικ. 10. A Τοποθετήστε το συνδετικό τεμάχιο (1) στην υποθεματική ροδέλα, βλ. Εικ. 9 ή Εικ. 10. A Βιδώστε ξανά τα 2 ποδαράκια της βάσης, αλλά μην τα στερεώσετε ακόμη με κόντρα παξιμάδι.Umbau- und Montageanweisung M.-Nr. 09469886 32 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021

Ζημιές στο πλυντήριο και στο κάλυμμα του δαπέδου. A Αδειάστε το νερό από το πλυντήριο. A Αφαιρέστε τη μονάδα δοσομέτρησης. A Τοποθετείτε το πλυντήριο μόνο με ενσωματωμένη την ασφάλεια μεταφοράς στο πλάι. A Τοποθετήστε το πλυντήριο πάνω σε επίπεδη, μαλακή βάση (π.χ. χαλί). A Τοποθετήστε την ασφάλεια μεταφοράς, εφόσον είχε αφαιρεθεί, βλ. Οδηγίες χρήσης της συσκευής. A Τοποθετήστε το πλυντήριο στο πλάι. A Ξεβιδώστε και αφαιρέστε τα πόδια του πλυντηρίου. A Τοποθετήστε τους αποστάτες (1) πάνω στις ακέφαλες βίδες, βλ. Εικ. 11. A Συνδέστε τη βάση και το πλυντήριο. A Από την εσωτερική πλευρά της βάσης, σφίξτε τους πείρους με σπείρωμα, χρησιμοποιώντας ένα γερμανικό κλειδί. Σφίξτε τους πείρους με σπείρωμα ομοιόμορφα και εναλλάξ. A Ευθυγραμμίστε τον συνδυασμό. A Τοποθετήστε τις ταινίες στεγανοποίησης, σύμφωνα με την εικόνα, στην εσωτερική πλευρά του πίσω τοιχώματος, βλ. Εικ. 6. A Με 3 βίδες πομπέ CEM 4x10, στερεώστε το πίσω τοίχωμα στη βάση, βλ. Εικ. 12. A Ευθυγραμμίστε τη συσκευή και τη βάση με ένα αλφάδι. A Κουμπώστε τα συνδετικά τεμάχια στη βάση. A Συγκρατήστε τα ποδαράκια της βάσης. A Στερεώστε τη βάση με το σετ τοποθέτησης στερέωσης δαπέδου αρ. κατασκ. 06593051, πάνω στο δάπεδο.

A Αφαιρέστε την ασφάλεια μεταφοράς. Τοποθέτηση του συρταριού A Τοποθετήστε το συρτάρι πάνω στους οδηγούς και κλείστε το.

Το συρτάρι ασφαλίζει, ενώ ακούγεται ένας χαρακτηριστικός ήχος. A Για να βεβαιωθείτε ότι το συρτάρι έχει ασφαλίσει στους οδηγούς, ανοίξτε για άλλη μια φορά το συρτάρι και κλείστε το πάλι με φόρα. Ευθυγράμμιση της μπροστινής μετώπης Το μπροστινό τοίχωμα της συσκευής και η μπροστινή μετώπη του συρταριού πρέπει να βρίσκονται στο ίδιο επίπεδο. Μετά την τοποθέτηση, ενδέχεται να πρέπει να ευθυγραμμίσετε την μπροστινή μετώπη. Στο συρτάρι μπορείτε να ρυθμίσετε το ύψος και την κλίση της μπροστινής μετώπης. A Ανοίξτε το συρτάρι. A Ρυθμίστε το ύψος της μπροστινής μετώπης: - Αφαιρέστε τα καλύμματα (Α), βλ. Εικ. 13. - Για να ρυθμίσετε το ύψος, περιστρέψτε τον τροχό στα δύο πλαίσια (B). - Όταν επιτευχθεί το κατάλληλο ύψος, τοποθετήστε ξανά τα καλύμματα. A Ρυθμίστε την κλίση της μπροστινής μετώπης: - Για να ρυθμίσετε την κλίση, περιστρέψτε στη ράβδο κύλισης, βλ. Εικ. 14. A Κλείστε το συρτάρι.Umbau- und Montageanweisung M.-Nr. 09469886 33 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021 Για τοποθέτηση συσκευών τη μία δίπλα στην άλλη: Σύνδεση βάσεων A Τοποθετήστε τις βάσεις τη μία δίπλα στην άλλη. A Λύστε τα κόντρα παξιμάδια σε όλα τα ποδαράκια της βάσης. A Ξεκουμπώστε τα συνδετικά τεμάχια. A Τοποθετήστε τα συνδετικά τεμάχια με το άνοιγμα γύρω από το ποδαράκι της βάσης, αλλά μην στερεώσετε ακόμη με κόντρα παξιμάδι.

Οι δύο συνδεδεμένες βάσεις πρέπει να βρίσκονται στο ίδιο επίπεδο. Ρύθμιση ποδιών βάσης A Χρησιμοποιείτε το αλφάδι. A Περιστρέψτε τα ποδαράκια της βάσης έως ότου η βάση να είναι οριζόντια, βλ. Εικ. 15. A Σε περίπτωση συνδυασμού περισσότερων βάσεων: Να προσέξετε επιπλέον, ώστε όλες να ρυθμιστούν στο ίδιο ύψος. A Σφίξτε όλα τα κόντρα παξιμάδια.
