BEDIENUNGSANLEITUNG WTS 510 MIELE

Umbau- und Montageanweisung M.-Nr. 09469886 1 von 83 26.02.2021 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. de Sockel mit Schubkasten für Wasch- und Trockenautomaten WTS510/APCL041 en WTS510/APCL041 plinth with drawer for washing machines and tumble dryers cs Sokl se zásuvkou pro automatické pračky a sušičky WTS510/APCL041 da Sokkel med skuffe til vaske- og tørremaskiner WTS510/ APCL041 el Βάση με συρτάρι για πλυντήρια και στεγνωτήρια WTS510/ APCL041 en-

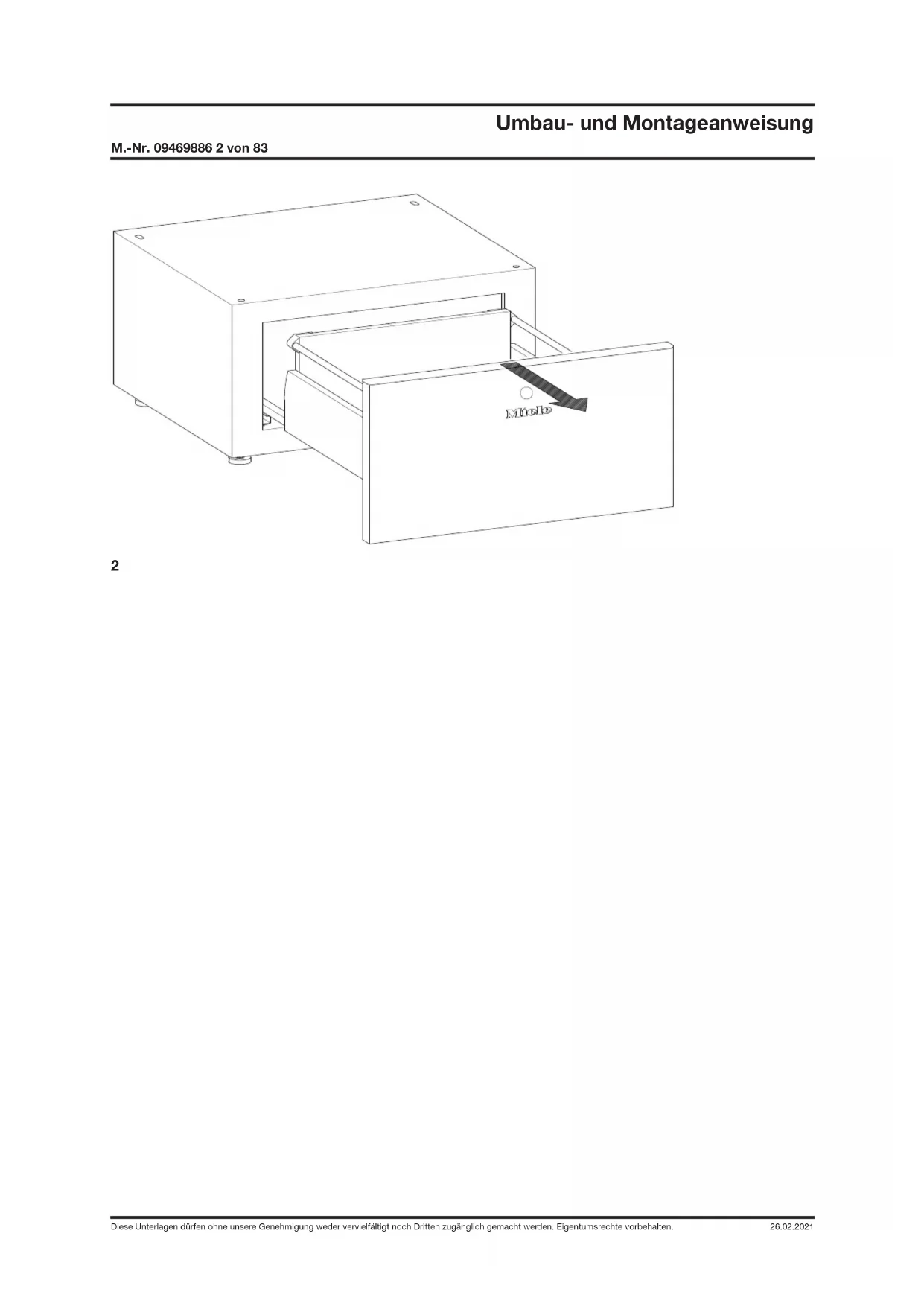

4x 4x 4Umbau- und Montageanweisung M.-Nr. 09469886 5 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021 5Umbau- und Montageanweisung M.-Nr. 09469886 6 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021 6Umbau- und Montageanweisung M.-Nr. 09469886 7 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021

20° 7Umbau- und Montageanweisung M.-Nr. 09469886 8 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021

8Umbau- und Montageanweisung M.-Nr. 09469886 9 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021

10Umbau- und Montageanweisung M.-Nr. 09469886 10 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021

12Umbau- und Montageanweisung M.-Nr. 09469886 11 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021

13Umbau- und Montageanweisung M.-Nr. 09469886 12 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021 14Umbau- und Montageanweisung M.-Nr. 09469886 13 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021 15Umbau- und Montageanweisung M.-Nr. 09469886 14 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021

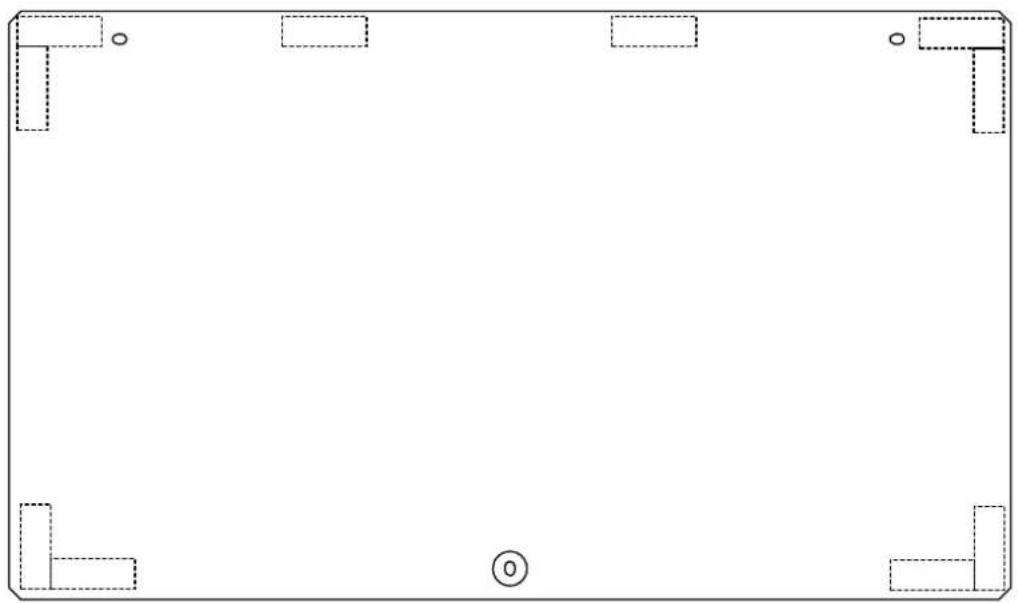

Sockel mit Schubkasten für Wasch- und Trockenautomaten WTS510/APCL041 Benötigte Teile Anzahl M.-Nr. Benennung 1 09322300 Montagesatz WTS510 1 11477320 Montagesatz APCL041 Enthaltene Teile Anzahl M.-Nr. Benennung 1 Montageanweisung 1 Sockel WTS510/APCL041 1 Rückwand Sockel 2 Verbindungsstück 4 Distanzhülse 3 Linsenschraube CEM 4x10 4 Gewindestift M10 x 40 mm 10 Klebestreifen für Rückwand 1 06593051 Montagesatz Bodenbefestigung Spezialwerkzeug Anzahl M.-Nr. Benennung Wasserwaage Maulschlüssel 18 mm oder Rohrzange für Gewindebolzen (vierkant) und Trocknerfüße Schraubendreher Torx T20 für Rückwand Innensechskantschlüssel 5 mm (nur für Trockner) Schraubendreher Torx T30 für Schrauben am Exzenter (nur für Trockner) Verletzungsgefahr bei der Montage GEFAHR Stromschlaggefahr. Gefahr durch spannungsführende Teile. A Vor Wartungs- und Instandsetzungsarbeiten am Gerät, das Gerät vom Stromnetz trennen. GEFAHR Unfallgefahr A Den Sockel nur an Wasch- und Trockenautomaten montieren, die nicht installiert sind. Deinstallation, siehe Geräte-Gebrauchsanweisung. A Sicherstellen, dass während der Montagearbeiten keine Kinder oder Tiere in den Arbeitsbereich gelangen. A Keine Personen auf den Schubkasten stellen. GEFAHR Quetschgefahr A Rutschfeste Handschuhe und Sicherheitsschuhe tragen. A Darauf achten, dass keine Körperteile, insbesondere Hände und Füße, unter oder zwischen die Geräte gelangen.Umbau- und Montageanweisung M.-Nr. 09469886 15 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021 GEFAHR Verletzungsgefahr, insbesondere Verletzungen an der Wirbelsäule, da das Gerät zur Montage auf die Seite gelegt werden muss. A Das Gewicht der Geräte im Verhältnis zur eigenen körperlichen Kraft beachten. Gewichtsangabe des Gerätes, siehe Geräte-Gebrauchsanweisung. Verletzungsgefahr durch fehlerhafte Montage WARNUNG Unfallgefahr durch ein kippendes Gerät. A Den Sockel ausschließlich für Miele-Geräte verwenden. A Nicht für integrierfähige Geräte und Waschtrockensäulen verwenden. A Waschautomaten mit dem Sockel verschrauben. A Bei Kombination von mehreren Sockeln, die Sockel mit den Verbindungsstücken verbinden. A Bei Einzelaufstellung den Sockel mit dem Montagesatz Bodenbefestigung M.-Nr. 06593051 auf dem Fußboden befestigen. A Bei der Bodenbefestigung mindestens zwei Sockelfüße am Boden befestigen, davon mindestens einen hinteren Sockelfuß. Eine diagonale Bodenbefestigung ist optimal. Gefahren durch ungeeignete Materialien im Schubkasten des Sockels GEFAHR A Keine brennbaren Stoffe im Schubkasten aufbewahren. HINWEIS Holzteile können aufquellen und/oder sich verziehen. A Keine nassen oder feuchten Gegenstände im Schubkasten aufbewahren. Sockel montieren Schubkasten aus dem Sockel herausnehmen A Schubkasten bis zum Anschlag herausziehen, siehe Abb. 2. A Schnappverschlüsse drücken und gleichzeitig den Schubkasten nach oben abnehmen, siehe Abb. 3. Sockel unter Trockner montieren A Kondenswasserbehälter leeren. A Trocknerfüße mit einer Rohrzange ganz hineindrehen. A Gewindestifte mit einem Innensechskant 5 mm aus dem Sockel herausdrehen (A) und entsorgen, siehe Abb. 4. A Beiliegenden Gewindestift 10 x 40 mm bis zum Anschlag in den Gewindebolzen eindrehen (B), siehe Abb. 4. WARNUNG Quetschgefahr für die Finger, wenn sie zwischen das Trocknergehäuse und die Gewindestifte gelangen. A Trockner nicht an den Ecken anheben. A Trockner auf den Sockel heben und Gewindestifte in die Öffnungen der Trocknerfüße einführen, siehe Abb. 5. A Dichtstreifen der Abbildung entsprechend auf der Innenseite der Rückwand anbringen, siehe Abb. 6. A An der Trockner-Rückwand die Schrauben an den Exzentern (1) lösen, siehe Abb. 7Umbau- und Montageanweisung M.-Nr. 09469886 16 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021 Die Exzenter können sich beim Lösen der Schrauben leicht verschieben. Für eine sichere Aufstellung müssen die Exzenter wieder in die Ausgangsposition gebracht werden: Rastzahn unten links im 20°-Winkel (1), siehe Abb. 7. A Mit 1 Linsenschraube CEM 4x10 die Rückwand unten am Sockel befestigen (2), siehe Abb. 7. A Verbindungsstücke (3) an den Schrauben an den Exzentern einhängen, siehe Abb. 7. A Mit 2 Linsenschrauben CEM 4x10 die Verbindungsstücke und die Rückwand oben am Sockel befestigen (1), siehe Abb. 8. A Schrauben an den Exzentern (2) anziehen, siehe Abb. 8. A Gerät und Sockel mit einer Wasserwaage ausrichten. A Sockelfüße kontern. A Sockel mit dem Montagesatz Bodenbefestigung M.-Nr. 06593051 auf dem Fußboden befestigen. Sockel unter Waschmaschinen montieren Vor der eigentlichen Montage werden die Verbindungsstücke am Sockel befestigt. Sie werden genutzt, um zwei Sockel sicher miteinander zu verbinden. Befestigen Sie die Verbindungsstücke auch, wenn Sie noch keinen zweiten Sockel haben. So vermeiden Sie eine spätere, aufwändige Nachrüstung und die Verbindungsstücke sind sicher aufbewahrt. Aufstellung Trockner links und Waschmaschine rechts: siehe Abb. 9. Aufstellung Waschmaschine links und Trockner rechts: siehe Abb. 10. A Gewindebolzen mit einer Rohrzange im Sockel festhalten und alle Sockelfüße lösen. A 2 Sockelfüße links oder rechts je nach Aufstellsituation abschrauben, siehe Abb. 9 oder Abb. 10. A Unterlegscheibe an Bodenwanne anlegen, siehe Abb. 9 oder Abb. 10. A Verbindungsstück (1) an Unterlegscheibe anlegen, siehe Abb. 9 oder Abb. 10. A Die 2 Sockelfüße wieder anschrauben, aber noch nicht mit der Kontermutter fixieren. HINWEIS Schäden an der Waschmaschine und am Bodenbelag. A Wasser aus der Waschmaschine ablassen. A Dosiereinheit herausnehmen. A Waschmaschine ausschließlich mit eingebauter Transportsicherung auf die Seite legen. A Waschmaschine auf eine ebene, weiche Unterlage (z. B. Teppich) legen. A Transportsicherung einbauen, falls sie herausgenommen wurde, siehe Geräte-Gebrauchsanweisung. A Waschmaschine auf die Seite legen. A Waschmaschinen-Füße herausdrehen und abnehmen. A Distanzhülsen (1) auf die Gewindestifte stecken, siehe Abb. 11. A Sockel und Waschmaschine zusammenstecken. A Von der Innenseite des Sockels die Gewindebolzen mit einem Maulschlüssel anziehen. Die Gewindebolzen gleichmäßig, also abwechselnd, anziehen. A Kombination aufrichten. A Dichtstreifen der Abbildung entsprechend auf der Innenseite der Rückwand anbringen, siehe Abb. 6. A Mit 3 Linsenschrauben CEM 4x10 die Rückwand am Sockel befestigen, siehe Abb. 12. A Gerät und Sockel mit einer Wasserwaage ausrichten. A Verbindungsstücke am Sockel einklappen. A Sockelfüße kontern. A Sockel mit dem Montagesatz Bodenbefestigung M.-Nr. 06593051 auf dem Fußboden befestigen.Umbau- und Montageanweisung M.-Nr. 09469886 17 von 83 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 26.02.2021 HINWEIS A Transportsicherung entfernen. Schubkasten einsetzen A Schubkasten auf die Auszugschienen legen und schließen.

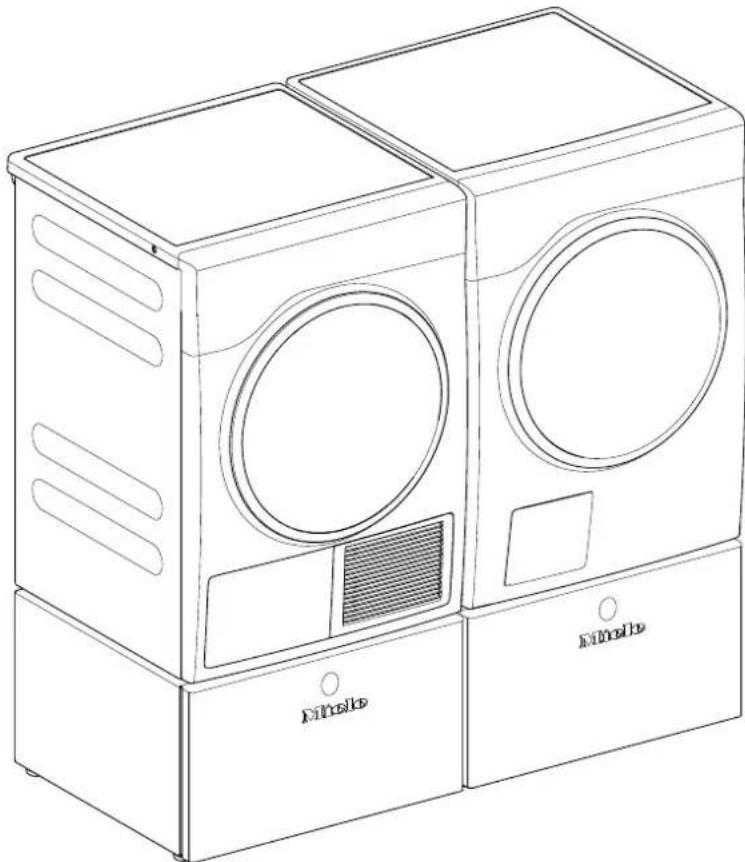

Der Schubkasten rastet hörbar ein. A Um sicherzustellen, dass der Schubkasten in die Auszugschienen einrastet, den Schubkasten nochmals öffnen und mit Schwung wieder schließen. Frontblende ausrichten Die Vorderwand des Gerätes und die Frontblende des Schubkastens müssen fluchten. Nach der Montage kann es nötig sein, die Frontblende auszurichten. Am Schubkasten können Höhe und Neigung der Frontblende eingestellt werden. A Schubkasten öffnen. A Höhe der Frontblende ausrichten: - Abdeckkappen abnehmen (A), siehe Abb. 13. - Um die Höhe einzustellen, an beiden Zargen das Rad drehen (B). - Wenn die passende Höhe erreicht ist, Abdeckkappen wieder anbringen. A Neigung der Frontblende ausrichten: - Um die Neigung einzustellen, an der Relingstange drehen, siehe Abb. 14. A Schubkasten schließen. Bei Geräteaufstellung nebeneinander: Sockel verbinden A Sockel nebeneinander stellen. A Kontermuttern an allen Sockelfüßen lösen. A Verbindungsstücke ausklappen. A Verbindungsstücke mit der Öffnung um den Sockelfuß legen, aber noch nicht mit der Kontermutter fixieren.

Die beiden verbundenen Sockel müssen fluchten. Sockelfüße einstellen A Wasserwaage verwenden. A Die Sockelfüße drehen, bis der Sockel waagerecht steht, siehe Abb. 15. A Bei Kombination von mehreren Sockeln: Zusätzlich darauf achten, dass alle gleich hoch eingestellt sind. A Alle Kontermuttern anziehen.
