WTS 510 - Pračka MIELE - Bezplatný návod k obsluze

Typ produktu	Podstavec se zásuvkou pro pračku a sušičku
Značka	Miele
Model	WTS 510 (ref. 09322300)
Obsah sady	Podstavec, zadní stěna, 2 spojovací díly, 4 distanční pouzdra, 3 šrouby s kulovou hlavou CEM 4×10, 4 stavěcí šrouby M10×40, 10 lepicích pásků, sada pro upevnění k podlaze (ref. 06593051)
Potřebné nářadí	Vodováha, vidlicový klíč 18 mm nebo nastavitelný klíč, šroubovák Torx T20 a T30, inbusový klíč 5 mm
Kompatibilita	Pračky a sušičky Miele nevestavné, nepoužitelné v sloupci
Hlavní funkce	Zvedá spotřebič, poskytuje úložnou zásuvku, umožňuje instalaci vedle sebe s dalším stejným podstavcem
Nastavitelná výška	Ano, pomocí nožek podstavce
Čelní panel	Nastavitelný na výšku a sklon
Bezpečnost	Doporučuje se upevnění k podlaze pomocí přiložené sady; do zásuvky neskladujte hořlavé materiály
Údržba	Do zásuvky neukládejte vlhké nebo mokré předměty; čistěte vlhkým hadříkem
Materiál	Ocel s povrchovou úpravou
Odhadovaná hmotnost	Přibližně 15 kg
Přibližné rozměry (Š × H × V)	600 × 600 × 200 mm
Referenční číslo sady pro upevnění k podlaze	06593051
Počet dodaných šroubů	3 šrouby s kulovou hlavou CEM 4×10, 4 stavěcí šrouby M10×40

Často kladené otázky - WTS 510 MIELE

Jak nainstalovat podstavec Miele WTS 510 ?

Postupujte podle kroků montážního návodu: vysuňte zásuvku, podstavec připevněte pod spotřebič položením na bok, upevněte zadní stěnu přiloženými šrouby, poté vyrovnejte vodováhou a zajistěte nožky. Pro více podrobností si přečtěte kompletní návod.

Jaké nářadí je potřebné k montáži ?

Budete potřebovat vodováhu, vidlicový klíč 18 mm (nebo nastavitelný klíč), šroubovák Torx T20 a T30 a inbusový klíč 5 mm.

Je podstavec kompatibilní se všemi pračkami Miele ?

Ne, podstavec je kompatibilní pouze s nevestavnými pračkami a sušičkami Miele. Nesmí být používán s vestavnými spotřebiči ani v sloupci.

Jak upevnit podstavec k podlaze ?

Použijte přiloženou sadu pro upevnění k podlaze s referenčním číslem 06593051. Upevněte alespoň dvě nožky podstavce, z toho jednu vzadu, nejlépe diagonálně pro lepší stabilitu.

Mohu do zásuvky ukládat hořlavé výrobky ?

Ne, je nebezpečné skladovat hořlavé materiály v zásuvce. Ukládejte pouze neškodné předměty.

Jak nastavit výšku čelního panelu ?

Otevřete zásuvku, sejměte krytky (A), poté otáčejte kolečkem na obou rámech pro nastavení výšky (B). Po nastavení vraťte krytky zpět.

Mohu použít podstavec s pračkou a sušičkou vedle sebe ?

Ano, můžete nainstalovat dva podstavce vedle sebe pro umístění pračky a sušičky. Použijte přiložené spojovací díly a ujistěte se, že oba podstavce jsou stejně vysoké.

Co dělat, když zásuvka nezapadne správně ?

Po zasunutí zásuvky na lišty ji otevřete a zavřete s razancí, aby slyšitelně zapadla. Pokud to nefunguje, zkontrolujte, zda je správně umístěna.

Jak vypustit vodu z pračky před montáží ?

Před položením pračky na bok vypusťte zbytkovou vodu pomocí vypouštěcího programu nebo vyjmutím filtru čerpadla. Odstraňte také dávkovací jednotku.

Je povinné odstranit přepravní pojistky po montáži ?

Ano, po namontování podstavce a vztyčení spotřebiče nezapomeňte odstranit přepravní pojistky (blokovací šrouby) podle návodu k obsluze pračky, aby nedošlo k poškození při používání.

NÁVOD K OBSLUZE WTS 510 MIELE

Sokl se zásuvkou pro automatické pračky a sušičky WTS510/APCL041

Potřebné díly

Počet č. m. Název

1 09322300 montážní sada WTS510

1 11477320 montážní sada APCL041

Obsažené díly

Počet č. m. Název

1 montážní návod

1 sokl WTS510/APCL041

1 zadní stěna soklu

2 spojovací díl

4 distanční objímka

3 šroub s čočkovou hlavou CEM 4x10

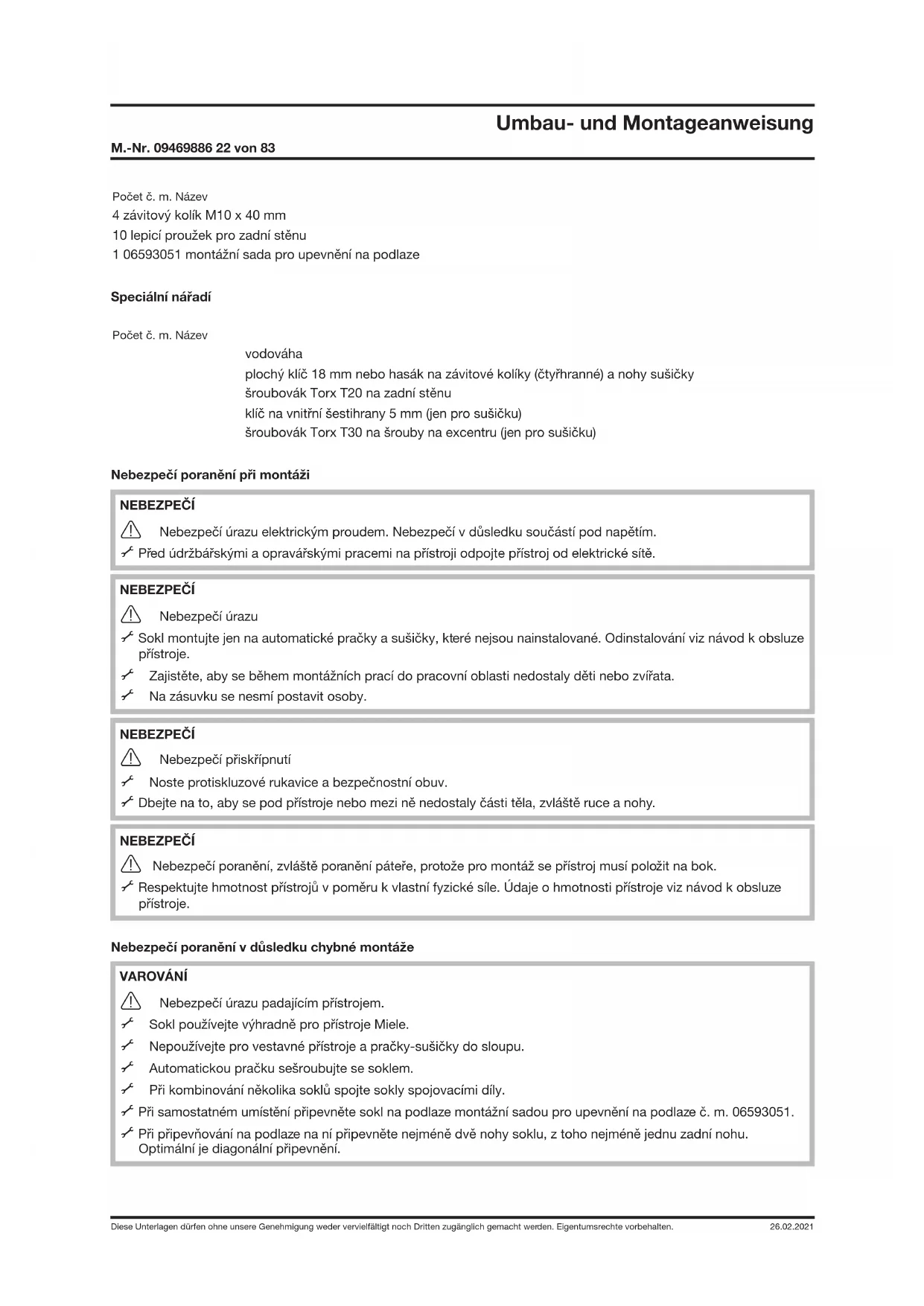

Počet č. m. Název

4 závitový kolík M10 x 40 mm

10 lepicí proužek pro zadní stěnu

1 06593051 montážní sada pro upevnění na podlaze

Speciální nářadí

Počet č. m. Název

vodováha

plochý klíč 18 mm nebo hasák na závitové kolíky (čtyřhranné) a nohy sušičky

šroubovák Torx T20 na zadní stěnu

klíč na vnitřní šestihrany 5 mm (jen pro sušičku)

šroubovák Torx T30 na šrouby na excentru (jen pro sušičku)

Nebezpečí poranění při montáži

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem. Nebezpečí v důsledku součástí pod napětím.

Pred údržbářskými a opravářskými pracemi na přístroji odpojte přístroj od elektrické sitě.

NEBEZPEČÍ

Nebezpečí úrazu

Sokl montujte jen na automatické pračky a sušičky, které nejsou nainstalované. Odinstalování viz návod k obsluze přístroje.

Zajistěte, aby se během montážních prací do pracovní oblasti nedostaly děti nebo zvířata.

Na zásuvku se nesmí postavit osoby.

NEBEZPEČÍ

Nebezpečí přiskřípnutí

Noste protiskluzové rukavice a bezpečnostní obuv.

√ Dbejte na to, aby se pod prístroje nebo mezi ně nedostaly části těla, zvláště ruce a nohy.

NEBEZPEČÍ

Nebezpečí poranění, zvláště poranění páteře, protože pro montáz se přístroj musí položit na bok.

Respektujte hmotnost přístrojů v poměru k vlastní fyzické síle. Údaje o hmotnosti přístroje viz návod k obsluze přístroje.

Nebezpečí poranění v důsledku chybné montáže

VAROVÁNÍ

Nebezpečí úrazu padajícím přístrojem.

Sokl používejte výhradně pro přístroje Miele.

Nepoužívejte pro vestavné přístroje a pračky-sušičky do sloupu.

√ Automatickou pračku sešroubujte se soklem.

Při kombinování několika soklů spojte sokly spojovacími díly.

Při samostatném umístění připevněte sokl na podlaze montážní sadou pro upevnění na podlaze č. m. 06593051.

Při připevňování na podlaze na ní připevněte nejméně dvě nohy soklu, z toho nejméně jednu zadní nohu. Optimální je diagonální připevnění.

Nebezpečí v důsledku nevhodných materiálů v zásuvce soklu

NEBEZPEČÍ

V zásuvce neuchovávejte hořlavé materiály.

UPOZORNĚNÍ

Dřevěné díly mohou nabobtnat a/nebo se zdeformovat.

V zásuvce neuchovávejte mokré nebo vlhké předměty.

Montáž soklu

Vyjmutí zásuvky ze soklu

√ Vytáhněte zásuvku až na doraz, viz obr. 2.
Zatlačujte západky a současně zásuvku odejměte nahoru, viz obr. 3.

Montáž soklu pod sušičku

√ Vyprázdněte zásobník na kondenzát.
Hasákem úplně zašroubujte nohy sušičky.
Klíčem na vnitřní šestihrany 5 mm vyšroubujte ze soklu závitové kolíky (A) a vyřadte je, viz obr. 4.
Přiložený závitový kolík 10 x 40 mm zašroubujte až na doraz do závitového svorníku (B), viz obr. 4.

VAROVÁNÍ

⚠️ Nebezpečí přiskřípnutí prstů, když se dostanou mezi plášť sušičky a závitové kolíky. ↗ Nezvedejte sušičku za rohy.

Zvedněte sušičku na sokl a zavedte závitové kolíky do otvorů noh sušičky, viz obr. 5.
Podle obrázku umístěte těsnicí proužek na vnitřní straně zadní stěny, viz obr. 6.
Na zadní stěně sušičky uvolněte šrouby na excentrech (1), viz obr. 7

Excentry se při uvolnění šroubů mohou snadno přesunout. Pro bezpečné umístění musíte excentry opět uvést do výchozí polohy: zubová zarážka vlevo dole v úhlu 20° (1), viz obr. 7.

Pomocí 1 šroubu s čočkovou hlavou CEM 4x10 připevněte zadní stěnu dole na soklu (2), viz obr. 7.
Zavěste spojovací díly (3) na šroubech na excentrech, viz obr. 7.
Pomocí 2 šroubů s čočkovou hlavou CEM 4x10 připevněte spojovací díly a zadní stěnu nahoře na soklu (1), viz obr. 8.
√ Utáhněte šrouby na excentrech (2), viz obr. 8.
√ Vyrovnejte přístroj a sokl vodováhou.
Zakontrujte nohy soklu.
Připevněte sokl na podlaze montážní sadou pro upevnění na podlaze č. m. 06593051.

Montáž soklu pod pračkami

Před vlastní montáží se spojovací díly upevňují na soklu. Používají se na bezpečné vzájemné spojení dvou soklů. Spojovací díly připevněte i tehdy, když ještě nemáte druhý sokl. Tak se vyhnete pozdější náročné dodatečné montáži a spojovací díly budou bezpečně uložené.

Umístění sušičky vlevo a pračky vpravo: viz obr. 9.

Umístění pračky vlevo a sušičky vpravo: viz obr. 10.

Hasákem přidržujte závitové kolíky v soklu a odšroubujte všechny nohy soklu.
Odšroubujte 2 nohy soklu vlevo nebo vpravo podle umístění, viz obr. 9 nebo obr. 10.

Položte podložku na základní vanu, viz obr. 9 nebo obr. 10.
Položte spojovací díl (1) na podložku, viz obr. 9 nebo obr. 10.
Přišroubujte opět 2 nohy soklu, ale ještě je neupevňujte kontramaticí.

UPOZORNĚNÍ

Poškození pračky a podlahové krytiny.

Vypustte vodu z pračky.
√ Vyjměte dávkovací jednotku.
Pokládejte pračku na bok výhradně s vestavěnou přepravní pojistkou.
Položte pračku na rovnou, měkkou podložku (např. koberec).

Namontujte přepravní pojistku, pokud byla vyjmuta, viz návod k obsluze přístroje.
Položte pračku na bok.
√ Vyšroubujte a odejměte nohy pračky.
Nasadte distanční objímky (1) na závitové kolíky, viz obr. 11.
Sestavte sokl a pračku.
Z vnitřní strany soklu utáhněte plochým klíčem závitové svorníky. Závitové svorníky utahujte rovnoměrně, tedy střídavě.
Kombinaci vztyčte.
Podle obrázku umístěte těsnicí proužek na vnitřní straně zadní stěny, viz obr. 6.
Pomocí 3 šroubů s čočkovou hlavou CEM 4x10 připevněte zadní stěnu na soklu, viz obr. 12.
√ Vyrovnejte přístroj a sokl vodováhou.
Sklopte spojovací díly na soklu.
Zakontrujte nohy soklu.
Připevněte sokl na podlaze montážní sadou pro upevnění na podlaze č. m. 06593051.

UPOZORNĚNÍ

Odstraňte přepravní pojistku.

Nasazení zásuvky

Položte zásuvku na výsuvné lišty a zavřete ji.
Zásuvka zřetelně zapadne.
√ Abyste zajistili zapadnutí zásuvky do výsuvných lišť, zásuvku znovu otevřete a zase ji zabouchněte.

Vyrovnání čelního panelu

Přední stěna přístroje a čelní panel zásuvky musí být zarovnané. Po montáži může být nutné vyrovnat čelní panel. Na zásuvce lze nastavit výšku a sklon čelního panelu.

Otevřete zásuvku.
√ Vyrovnání výšky čelního panelu:
- Odejměte krytky (A), viz obr. 13.
- Pro nastavení výšky otáčejte na obou rámech kolečkem (B).
- Po dosažení vhodné výšky opět nasadte krytky.

√ Vyrovnání sklonu čelního panelu:
- Pro nastavení sklonu otáčejte tyčí, viz obr. 14.
Zavřete zásuvku.

Při umístění přístrojů vedle sebe: spojení soklů

Postavte sokly vedle sebe.
Povolte kontramatice na všech nohách soklu.
√ Vyklopte spojovací díly.
Dejte spojovací díl otvorem na nohu soklu, ale ještě ho nepřipevňujte pojistnou maticí.
→ Oba spojené sokly musí být zarovnané.

Nastavení noh soklu

Použijte vodováhu.
Vyšroubovávejte nohy soklu, dokud sokl nebude stát vodorovně, viz obr. 15.
Při kombinaci několika soklů: dbejte navíc na to, aby byly všechny nastavené stejně vysoko.
√ Utáhněte všechny pojistné matice.
