Rodzaj produktu	Podstawa z szufladą do pralki i suszarki
Marka	Miele
Model	WTS 510 (nr ref. 09322300)
Zawartość zestawu	Podstawa, tylna ścianka, 2 elementy łączące, 4 tuleje dystansowe, 3 wkręty z łbem stożkowym CEM 4×10, 4 wkręty bez łba M10×40, 10 taśm klejących, zestaw do mocowania do podłogi (nr ref. 06593051)
Niezbędne narzędzia	Poziomica, klucz płaski 18 mm lub klucz nastawny, śrubokręt Torx T20 i T30, klucz imbusowy 5 mm
Kompatybilność	Pralki i suszarki Miele niewbudowane, nie do użytku w kolumnie
Główne funkcje	Podnosi urządzenie, oferuje szufladę do przechowywania, umożliwia instalację obok siebie z identyczną podstawą
Regulowana wysokość	Tak, za pomocą nóżek podstawy
Panel przedni	Regulowany pod względem wysokości i nachylenia
Bezpieczeństwo	Zalecane mocowanie do podłogi za pomocą dostarczonego zestawu montażowego; nie przechowywać materiałów łatwopalnych w szufladzie
Konserwacja	Nie przechowywać wilgotnych lub mokrych przedmiotów w szufladzie; czyścić wilgotną szmatką
Materiał	Stal z powłoką
Szacunkowa waga	Około 15 kg
Przybliżone wymiary (dł. × gł. × wys.)	600 × 600 × 200 mm
Numer referencyjny zestawu do mocowania do podłogi	06593051
Liczba dostarczonych wkrętów	3 wkręty z łbem stożkowym CEM 4×10, 4 wkręty bez łba M10×40

Często zadawane pytania - WTS 510 MIELE

Jak zainstalować podstawę Miele WTS 510?

Postępuj zgodnie z instrukcją montażu: wysuń szufladę, zamontuj podstawę pod urządzeniem, kładąc je na boku, przymocuj tylną ściankę za pomocą dostarczonych wkrętów, następnie wyreguluj poziom i zablokuj nóżki. Aby uzyskać więcej szczegółów, zapoznaj się z pełną instrukcją.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebował poziomicy, klucza płaskiego 18 mm (lub klucza nastawnego), śrubokrętu Torx T20 i T30 oraz klucza imbusowego 5 mm.

Czy podstawa jest kompatybilna ze wszystkimi pralkami Miele?

Nie, podstawa jest kompatybilna tylko z pralkami i suszarkami Miele niewbudowanymi. Nie należy jej używać z urządzeniami do zabudowy ani w kolumnie.

Jak przymocować podstawę do podłogi?

Użyj dostarczonego zestawu do mocowania do podłogi o numerze referencyjnym 06593051. Przymocuj co najmniej dwie nóżki podstawy, w tym jedną z tyłu, najlepiej po przekątnej dla lepszej stabilności.

Czy mogę przechowywać łatwopalne produkty w szufladzie?

Nie, przechowywanie materiałów łatwopalnych w szufladzie jest niebezpieczne. Przechowuj tylko przedmioty niegroźne.

Jak wyregulować wysokość panelu przedniego?

Otwórz szufladę, zdejmij zaślepki (A), a następnie obróć pokrętło przy obu ramach, aby wyregulować wysokość (B). Po regulacji załóż osłony.

Czy mogę używać podstawy z pralką i suszarką obok siebie?

Tak, możesz zainstalować dwie podstawy obok siebie, aby pomieścić pralkę i suszarkę. Użyj dostarczonych elementów łączących i upewnij się, że obie podstawy mają tę samą wysokość.

Co zrobić, jeśli szuflada nie zatrzaskuje się prawidłowo?

Po wsunięciu szuflady na prowadnice otwórz ją i zamknij z rozmachem, aby zatrzasnęła się słyszalnie. Jeśli to nie zadziała, sprawdź, czy jest prawidłowo ustawiona.

Jak usunąć wodę z pralki przed montażem?

Przed położeniem pralki na boku opróżnij pozostałą wodę za pomocą programu spustowego lub usuwając filtr pompy. Wyjmij również dozownik.

Czy konieczne jest usunięcie zabezpieczeń transportowych po montażu?

Tak, po zamontowaniu podstawy i wyprostowaniu urządzenia pamiętaj o usunięciu zabezpieczeń transportowych (śrub blokujących) zgodnie z instrukcją obsługi pralki, aby uniknąć uszkodzeń podczas użytkowania.

INSTRUKCJA OBSŁUGI WTS 510 MIELE

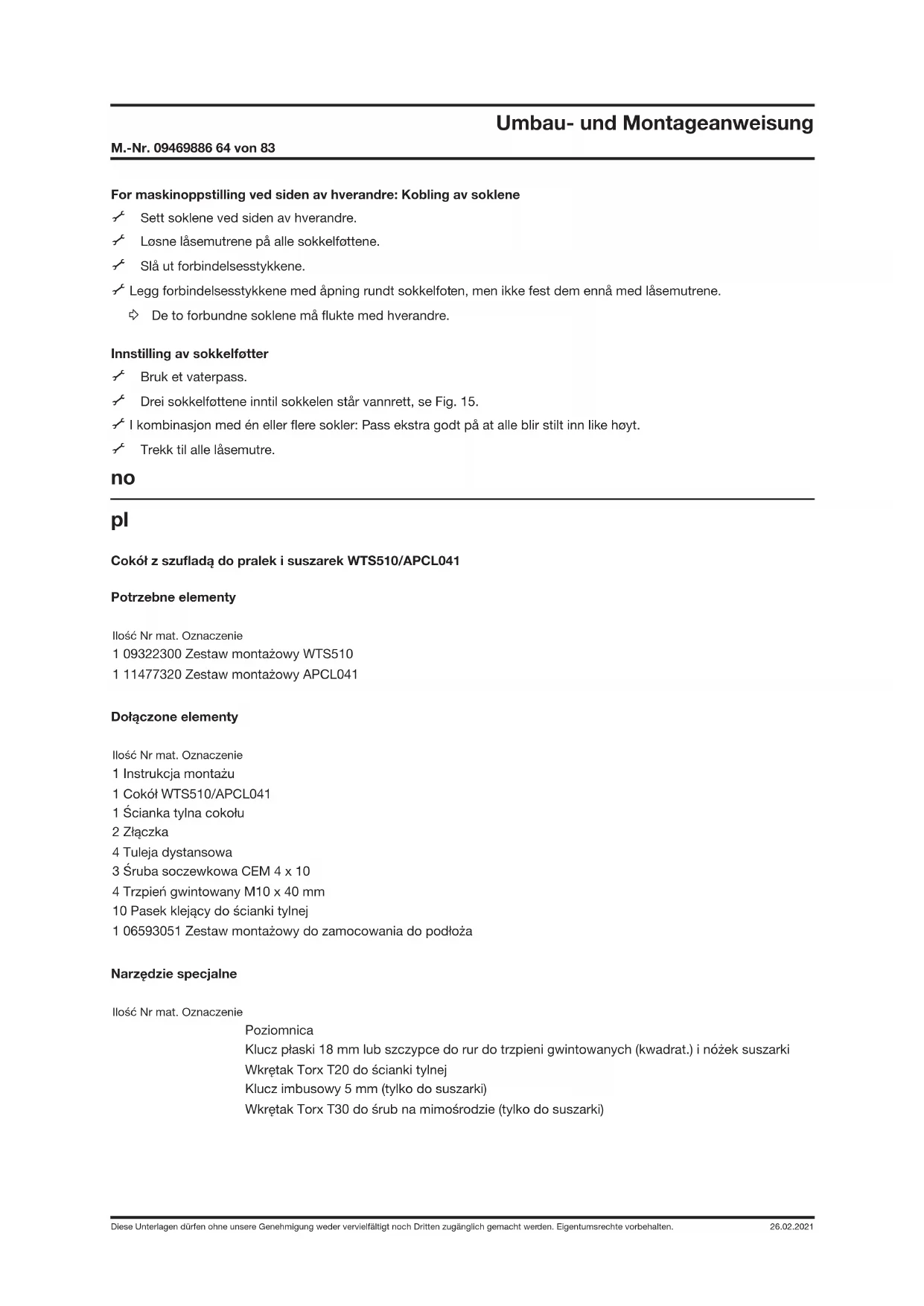

Cokół z szufladą do pralek i suszarek WTS510/APCL041

Potrzebne elementy

Ilość Nr mat. Oznaczenie

1 09322300 Zestaw montażowy WTS510

1 11477320 Zestaw montażowy APCL041

Dołączone elementy

Ilość Nr mat. Oznaczenie

1 Instrukcja montażu

1 Cokół WTS510/APCL041

1 Ścianka tylna cokołu

2 Złączka

4 Tuleja dystansowa

3 Śruba soczewkowa CEM 4 x 10

4 Trzpień gwintowany M10 x 40 mm

10 Pasek klejący do ścianki tylnej

1 06593051 Zestaw montażowy do zamocowania do podłoża

Narzędzie specjalne

Ilość Nr mat. Oznaczenie

Poziomnica

Klucz płaski 18 mm lub szczypce do rur do trzpieni gwintowanych (kwadrat.) i nóżek suszarki

Wkrętak Torx T20 do ścianki tylnej

Klucz imbusowy 5 mm (tylko do suszarki)

Wkrętak Torx T30 do śrub na mimośrodzie (tylko do suszarki)

Niebezpieczeństwo zranienia podczas montażu

NIEBEZPIECZEŃSTWO

⚠️ Niebezpieczeństwo porażenia prądem. Zagrożenie przez elementy przewodzące prąd elektryczny.

Przed rozpoczęciem prac konserwacyjnych i serwisowych przy urządzeniu należy odłączyć urządzenie od sieci elektrycznej.

NIEBEZPIECZEŃSTWO

⚠️ Niebezpieczeństwo wypadku.

Cokół montować tylko do takich pralek i suszarek, które nie są zainstalowane. W celu dezinstalacji patrz instrukcja użytkowania urządzenia.
Proszę się upewnić, że podczas prac montażowych do obszaru roboczego nie dostaną się żadne dzieci ani zwierzęta.
Nie wolno stawać na szufladzie.

NIEBEZPIECZEŃSTWO

⚠️ Niebezpieczeństwo przygniecenia.

Nosić przeciwpoślizgowe obuwie zabezpieczające i rękawice ochronne.

Zwrócić uwagę, aby żadne części ciała, zwłaszcza dłonie i stopy, nie zostały się pod lub pomiędzy urządzenia.

NIEBEZPIECZEŃSTWO

⚠️ Niebezpieczeństwo zranień, zwłaszcza obrażeń kręgosłupa, ponieważ w celu wykonania montażu należy położyć urządzenie na boku.

Wziąć pod uwagę ciężar urządzeń w stosunku do własnej siły fizycznej. Informacje dot. ciężaru urządzenia, patrz instrukcja obsługi urządzenia.

Niebezpieczeństwo zranienia spowodowane nieprawidłowym montażem.

OSTRZEŻENIE

Niebezpieczeństwo wypadku w wyniku przewrócenia się urządzenia.

Stosować cokół wyłącznie dla urządzeń Miele.

Nie stosować do urządzeń do zabudowy ani pralek i suszarek ustawionych w słupku.

√ Skręcić pralkę z cokołem.

W przypadku łączenia kilku cokołów należy połączyć je za pomocą złączek.

W przypadku montażu indywidualnego należy przymocować cokół do podłoża za pomocą zestawu montażowego M.-Nr. 06593051.

Przy mocowaniu do podłoża należy przymocować do podłoża przynajmniej dwie nóżki cokołu, z czego przynajmniej jedną w tylnej części cokołu. Optymalnym rozwiązaniem jest montaż do podłoża po przekątnej.

Zagrożenia związane z nieodpowiednimi materiałami w szufladzie cokołu

NIEBEZPIECZEŃSTWO

W szufladzie nie należy przechowywać żadnych materiałów łatwopalnych.

WSKAZÓWKA

Części drewniane mogą pęcznieć i/lub się wypaczać.

W szufladzie nie należy przechowywać mokrych ani wilgotnych przedmiotów.

Montaż cokołu

Wyciąganie szuflady z cokołu

Wyciągnąć szufladę do oporu, patrz rys. 2.
Wcisnąć zatrzaski, jednocześnie wyciągając szufladę do góry, patrz rys. 3.

Montaż cokołu pod suszarką

√ Opróżnić zbiornik wody kondensacyjnej.
Całkowicie wkręcić nóżki suszarki szczypcami do rur.
√ Wykręcić trzpienie gwintowane z gniazdem sześciokątnym 5 mm z cokołu (A) i je wyrzucić, patrz rys. 4.
Wkręcić dołączone do zestawu trzpienie gwintowane 10 x 40 mm do oporu w korki gwintowe (B), patrz rys. 4.

OSTRZEŻENIE

⚠️ Niebezpieczeństwo przygniecenia palców, gdy znajdują się pomiędzy obudową suszarki a trzpieniami gwintowanymi.
Nie podnosić suszarki za narożniki.

Podnieść suszarkę, umieścić ją na cokole i wprowadzić trzpienie gwintowane w otwory w nóżkach suszarki, patrz rys. 5.
Umieścić paski taśmy uszczelniającej zgodnie z ilustracją na wewnętrznej stronie ścianki tylnej, patrz rys. 6.
Poluzować śruby na mimośrodach (1) na ściance tylnej suszarki, patrz rys. 7

Mimośrody mogą się nieco przesunąć podczas luzowania śrub. W celu zapewnienia bezpiecznego montażu należy przywrócić mimośrody do pozycji wyjściowej: wypust blokujący na dole po lewej stronie pod kątem 20° (1), patrz rys. 7.

Przymocować ściankę tylną do dolnej części cokołu (2) za pomocą 1 śruby soczewkowej CEM 4 x 10, patrz rys. 7.
Zawiesić złączki (3) na śrubach mimośrodów, patrz rys. 7.
Przymocować złączki i ściankę tylną do górnej części cokołu (1) za pomocą 2 śrub soczewkowych CEM 4 x 10, patrz rys. 8.
Dokręcić śruby na mimośrodach (2), patrz rys. 8.
Wyrównać urządzenie i cokół za pomocą poziomnicy.
Zakontrować nóżki cokołu.
Przymocować cokół do podłoża za pomocą zestawu montażowego M.-Nr. 06593051.

Montaż cokołu pod pralką

Przed właściwym montażem należy zamocować złączki do cokołu. Służą one do bezpiecznego łączenia dwóch cokołów. Złączki należy zamocować także wtedy, gdy nie ma jeszcze drugiego cokołu. W ten sposób można uniknąć późniejszego kosztownego doposażenia, a także zapewnić bezpieczne przechowanie złączek.

Ustawienie suszarki po lewej stronie i pralki po prawej stronie: patrz rys. 9.

Ustawienie pralki po lewej stronie i suszarki po prawej stronie: patrz rys. 10.

√ Przytrzymać gniazda gwintowe w cokole za pomocą szczypiec do rur i poluzować wszystkie nóżki cokołu.
Odkręcić 2 nóżki cokołu po lewej lub po prawej stronie, w zależności od sytuacji montażowej, patrz rys. 9 lub rys. 10.
Przyłożyć podkładki do wanny podłogowej, patrz rys. 9 lub rys. 10.
Przyłożyć złączkę (1) do podkładki, patrz rys. 9 lub rys. 10.
√ Przykręcić z powrotem 2 nóżki cokołu, ale nie mocować ich jeszcze za pomocą przeciwnakrętek.

WSKAZÓWKA

Uszkodzenia pralki i okładziny podłogowej.

Spuścić wodę z pralki.
Wyjąć moduł dozujący.
Kłaść pralkę na boku, wyłącznie z zamontowanym zabezpieczeniem transportowym.
Położyć pralkę na płaskiej, miękkiej podkładce (np. na dywanie).

Zamontować zabezpieczenie transportowe, jeśli zostało ono usunięte – patrz instrukcja użytkowania urządzenia.
Położyć pralkę na boku.
Wykręcić i wyjąć nóżki pralki.
Założyć tuleje dystansowe (1) na trzpienie gwintowane, patrz rys. 11.
Połączyć cokół i pralkę.
Od wewnętrznej strony cokołu dokręcić korki gwintowe za pomocą klucza płaskiego. Korki gwintowe należy dokręcać równomiernie, tzn. na przemian.
Ustawić zestaw pionowo.
Umieścić paski taśmy uszczelniającej zgodnie z ilustracją na wewnętrznej stronie ścianki tylnej, patrz rys. 6.
√ Przymocować złączki i ściankę tylną do cokołu za pomocą 3 śrub soczewkowych CEM 4 x 10, patrz rys. 12.
Wyrównać urządzenie i cokół za pomocą poziomnicy.
Złożyc złączki na cokole.
Zakontrować nóżki cokołu.
Przymocować cokół do podłoża za pomocą zestawu montażowego M.-Nr. 06593051.

WSKAZÓWKA

Usunąć zabezpieczenie transportowe.

Wkładanie szuflady

Umieścić szufladę na prowadnicach i ją zamknąć.
→ Szuflada zatrzaśnie się w słyszalny sposób.
Aby upewnić się, że szuflada zatrzasneła się w prowadnicach, należy ponownie otworzyć szufladę i ją zamknąć.

Wyrównywanie panelu frontowego

Ścianka przednia urządzenia i panel frontowy szuflady muszą znajdować się w jednej płaszczyźnie. Po zakończeniu montażu może być konieczne wyrównanie panelu frontowego. Wysokość i pochylenie panelu frontowego można regulować na szufladzie.

Otworzyć szufladę.
Regulacja wysokości panelu frontowego:

• Zdjąć zaślepki (A), patrz rys. 13.
• Aby wyregulować wysokość, należy obracać pokrętła na obu ściankach bocznych (B).
• Po wyregulowaniu wysokości założyć z powrotem zaślepki.

Regulacja pochylenia panelu frontowego:

- Aby wyregulować pochylenie, obrócić pręt relingu, patrz rys. 14.

Zamknąć szufladę.

W przypadku ustawienia urządzeń sąsiadująco: Łączenie cokołów

Ustawić cokoły obok siebie.

Poluzować przeciwnakrętki na wszystkich nóżkach cokołów.
Rozłożyć złączki.
Zaczepić złączki otworem o nożkę cokołu, ale nie mocować ich jeszcze za pomocą przeciwnakrętek.
Połączone cokoły muszą znajdować się w jednej płaszczyźnie.

Ustawianie nóżek cokołu

Użyć poziomnicy.
Obracać nóżki cokołu dotąd, aż cokół zostanie wypoziomowany, patrz rys. 15.
W przypadku połączenia kilku cokołów należy się dodatkowo upewnić, że wszystkie są ustawione na tej samej wysokości.
Dokręcić wszystkie przeciwnakrętki.
