WTS 510 - стиральная машина MIELE - Бесплатное руководство пользователя

Тип продукта	Основание с выдвижным ящиком для стиральной и сушильной машин
Бренд	Miele
Модель	WTS 510 (арт. 09322300)
Содержимое комплекта	Основание, задняя стенка, 2 соединительные детали, 4 распорные втулки, 3 винта с полукруглой головкой CEM 4×10, 4 установочных винта M10×40, 10 клейких лент, комплект для крепления к полу (арт. 06593051)
Необходимые инструменты	Уровень, рожковый ключ 18 мм или разводной ключ, отвертка Torx T20 и T30, шестигранный ключ 5 мм
Совместимость	Стиральные и сушильные машины Miele невстраиваемые, нельзя использовать в колонне
Основные функции	Приподнимает прибор, обеспечивает выдвижной ящик для хранения, позволяет установку рядом с таким же основанием
Регулируемая высота	Да, через ножки основания
Фасадная панель	Регулируемая по высоте и наклону
Безопасность	Рекомендуется крепление к полу с помощью прилагаемого монтажного комплекта; не хранить легковоспламеняющиеся материалы в ящике
Уход	Не хранить влажные или мокрые предметы в ящике; чистить влажной тканью
Материал	Сталь с покрытием
Ориентировочный вес	Около 15 кг
Приблизительные размеры (Ш × Г × В)	600 × 600 × 200 мм
Артикул комплекта крепления к полу	06593051
Количество поставляемых винтов	3 винта с полукруглой головкой CEM 4×10, 4 установочных винта M10×40

Часто задаваемые вопросы - WTS 510 MIELE

Как установить основание Miele WTS 510?

Следуйте инструкциям по монтажу: выдвиньте ящик, установите основание под прибор, положив его на бок, закрепите заднюю стенку прилагаемыми винтами, затем отрегулируйте уровень и зафиксируйте ножки. Для получения дополнительных сведений обратитесь к полной инструкции.

Какие инструменты необходимы для монтажа?

Вам понадобятся уровень, рожковый ключ на 18 мм (или разводной ключ), отвертка Torx T20 и T30, а также шестигранный ключ на 5 мм.

Совместимо ли основание со всеми стиральными машинами Miele?

Нет, основание совместимо только с невстраиваемыми стиральными и сушильными машинами Miele. Его нельзя использовать со встраиваемыми приборами или в колонне.

Как закрепить основание к полу?

Используйте прилагаемый комплект для крепления к полу арт. 06593051. Закрепите не менее двух ножек основания, одну из них сзади, желательно по диагонали для лучшей устойчивости.

Можно ли хранить легковоспламеняющиеся вещества в ящике?

Нет, хранить легковоспламеняющиеся материалы в ящике опасно. Храните только неопасные предметы.

Как отрегулировать высоту фасадной панели?

Откройте ящик, снимите колпачки (A), затем поверните колесико на двух рамках для регулировки высоты (B). После регулировки верните заглушки на место.

Можно ли использовать основание с стиральной и сушильной машиной рядом?

Да, вы можете установить два основания рядом для стиральной и сушильной машин. Используйте прилагаемые соединительные детали и убедитесь, что оба основания имеют одинаковую высоту.

Что делать, если ящик не защелкивается правильно?

После того как вы задвинули ящик на направляющие, откройте и закройте его с усилием, чтобы он слышно защелкнулся. Если это не работает, проверьте, правильно ли он установлен.

Как слить воду из стиральной машины перед монтажом?

Перед тем как положить стиральную машину на бок, слейте остаточную воду с помощью программы слива или удалив фильтр насоса. Также снимите дозирующее устройство.

Обязательно ли снимать транспортные фиксаторы после монтажа?

Да, после установки основания и выпрямления прибора не забудьте снять транспортные фиксаторы (стопорные винты) в соответствии с инструкцией по эксплуатации стиральной машины, чтобы избежать повреждений при использовании.

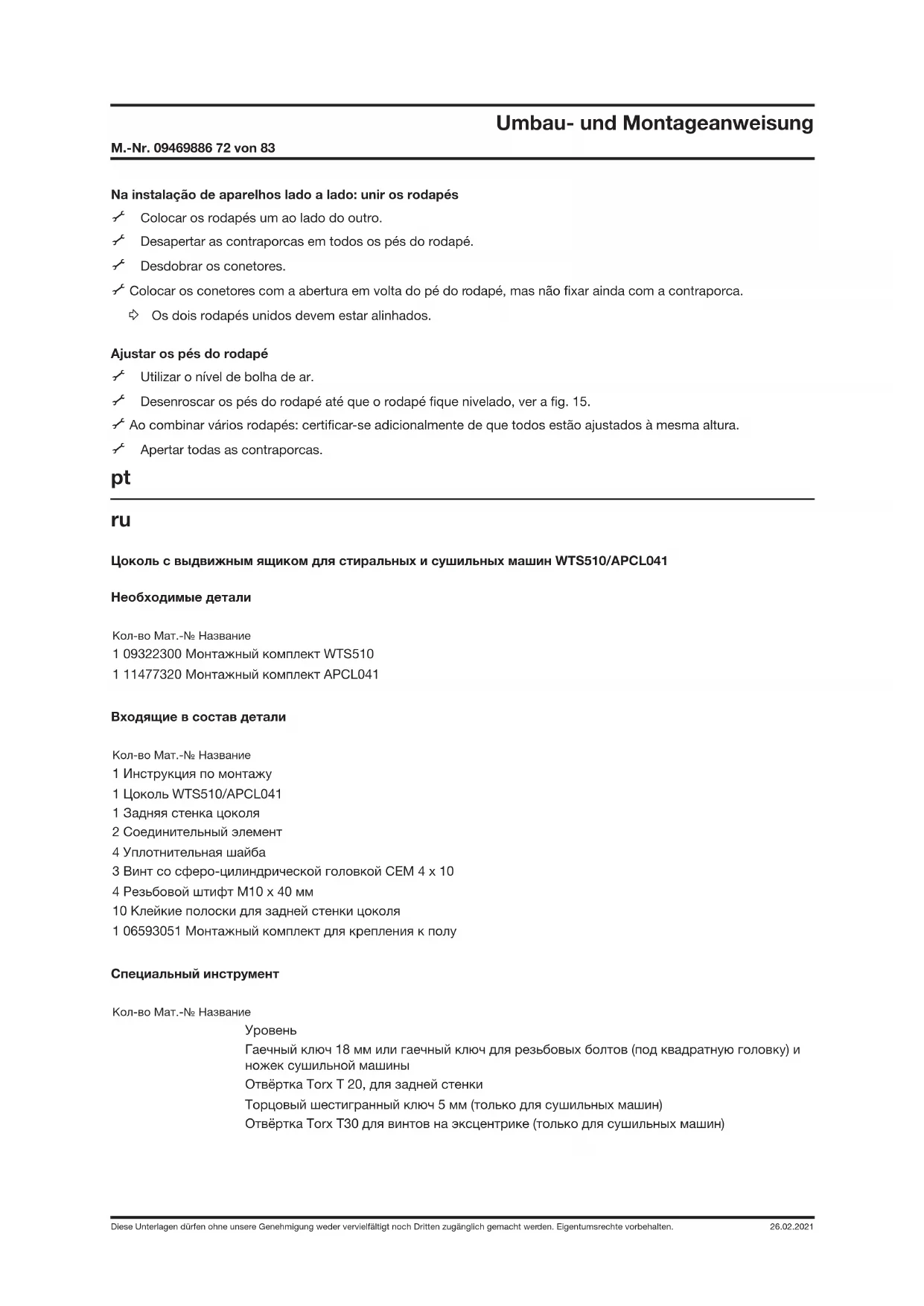

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WTS 510 MIELE

Цоколь с выдвижным ящиком для стиральных и сушильных машин WTS510/APCL041

Необходимые детали

Кол-во Мат.-№ Название

1 09322300 Монтажный комплект WTS510

1 11477320 Монтажный комплект APCL041

Входящие в состав детали

Кол-во Мат.-№ Название

1 Инструкция по монтажу
1 Цоколь WTS510/APCL041
1 Задняя стенка цоколя
2 Соединительный элемент
4 Уплотнительная шайба
3 Винт со сферо-цилиндрической головкой СЕМ 4 x 10
4 Резьбовой штифт M10 x 40 мм
10 Клейкие полоски для задней стенки цоколя
1 06593051 Монтажный комплект для крепления к полу

Специальный инструмент

Кол-во Мат.-№ Название

Уровень Гаечный ключ 18 мм или гаечный ключ для резьбовых болтов (под квадратную головку) и ножек сушильной машины Отвёртка Torx T 20, для задней стенки Торцовый шестигранный ключ 5 мм (только для сушильных машин) Отвёртка Torx T30 для винтов на эксцентрике (только для сушильных машин)

Опасность получения травм при монтаже

ОПАСНО

⚠️ Опасность поражения электрическим током. Опасность от прикосновения к токопроводящим деталям.

Перед началом проведения ремонтных работ и работ по техническому обслуживанию необходимо вынуть отключить прибор от сети.

ОПАСНО

⚠️ Опасность возникновения несчастного случая

✗ Монтировать цоколь под стиральную и сушильную машину можно только в том случае, если машины не установлены. Демонтаж- см. инструкцию по эксплуатации на соответствующий прибор.

Удостовериться, что во время проведения монтажных работ по близости не находятся дети и домашние животные.

Нельзя становиться или ставить других на выдвижной ящик.

ОПАСНО

⚠️ Опасность защемления

Использовать несколькощие перчатки и защитные ботинки.

Следить за тем, чтобы части тела, особенно руки и ноги, не оказались под или между приборами.

ОПАСНО

⚠️ Опасность получения повреждений, особенно, травмы позвоночника, так как в ходе монтажа необходимо положить стиральную или сушильную машину на бок.

Оценивать вес прибора в соответствие со своими физическими силами. Данные по весу прибора- см. инструкцию по эксплуатации.

Опасность получения травм из-за неправильного монтажа

ПРЕДУПРЕЖДЕНИЕ

Опасность возникновения несчастных случаев из-за опрокидывания прибора.

Использовать цоколь исключительно для приборов Miele.

Не использовать для интегрированных приборов, а также стиральных и сушильных машин, установленных в колонну.

Приборы и цоколь должны быть привинчины друг к другу.

При комбинации из нескольких цоколей всегда необходимо соединять цоколи между собой с помощью защелок.

При установке одного цоколя закрепить цоколь на полу при помощи монтажного комплекта, мат.№06595051.

При креплении к полу, как минимум две ножки цоколя должны крепиться к полу. Из них, как минимум одна ножка должна быть задняя. Диагональный крепёж к полу является оптимальным.

Опасность, возникающая из-за хранения в выдвижном ящике неподходящих материалов

ОПАСНО

Не хранить в выдвижном ящике цоколя горючие вещества.

УКАЗАНИЕ

Детали из дерева могут разбухать.

Не хранить в выдвижном ящике цоколя мокрые/влажные вещи.

Монтаж цоколя

Вынуть выдвижной ящик из цоколя

Выдвинуть ящик до упора, см. рис. 2.
Нажать на защелки и одновременно вынуть ящик по направлению вверх, см. рис. 3.

Монтаж цоколя под сушильную машину

Удалить воду из емкости для конденсата.
✗ Полностью закрутить ножки сушильной машины с помощью гаечного ключа.
Вывернуть резьбовые штифты из цоколя с помощью торцевого шестигранного ключа на 5 мм (А) и выкинуть, см. рис. 4.
Ввинтить входящие в комплект резьбовые штифты 10 x 40 мм до упора в болты с внутренней резьбой (В), см. рис. 4.

ПРЕДУПРЕЖДЕНИЕ

Опасность защемления пальцев при попадании между корпусом сушильной машины и резьбовыми штифтами.

Не поднимать сушильную машину за углы.

Установить сушильную машину на цоколь и вставить установочные винты в отверстия на ножках сушильной машины, см. рис. 5.
Прикрепить уплотнительные полоски согласно рисунку к внутренней стороне задней стенки цоколя, см. рис. 6.
Ослабить винты эксцентриков (1) на задней стенке сушильной машины, см. рис. 7

При ослаблении винтов эксцентрики могут легко сдвинуться со своей позиции. Для надежной установки необходимо привести эксцентрики в изначальную позицию: фиксатор снизу слева в положении 20° (1), см. рис. 7.

С помощью 1 винта со сферо-цилиндрической головкой СЕМ 4x10 закрепить заднюю стенку цоколя снизу на цоколе (2), см. рис. 7.
Зацепить соединительные элементы (3) за винты эксцентриков, см. рис. 7.
С помощью 2 винтов со сферо-цилиндрической головкой СЕМ 4x10 привинтить соединительные элементы и заднюю стенку цоколя сверху к цоколю (1), см. рис. 8.
Затянуть винты эксцентриков (2), см. рис. 8.
Установить прибор и цоколь по уровню.
Законтрить ножки цоколя.
Закрепить цоколь на полу при помощи монтажного комплекта, мат.№ 06593051.

Монтаж цоколя под стиральную машину

Перед собственно монтажом соединительные элементы крепятся на цоколе. Соединительные элементы используются, чтобы надежно соединить два цоколя друг с другом. Закрепите соединительные элементы также и в том случае, если у Вас пока нет второго цоколя. Таким образом, Вам не понадобится более позднее трудоемкое дооснащение, и, кроме того, соединительные элементы будут надежно сохранены.

Установка сушильной машины слева и стиральной машины справа: см. рис. 9.

Установка стиральной машины слева и сушильной машины справа: см. рис. 10.

Удерживать резьбовые болты на цоколе с помощью гаечного ключа и ослабить все ножки цоколя.
Отвинтить 2 ножки цоколя слева или справа в зависимости от ситуации с установкой, см. рис. 9 или рис. 10.
Приложить подкладную шайбу к поддону, см. рис. 9 или рис. 10.
✗ Приложить соединительный элемент (1) к подкладной шайбе, см. рис. 9 или рис. 10.

Снова привинтить 2 ножки цоколя, но пока не фиксировать контграйками.

УКАЗАНИЕ

Повреждение стиральной машины и напольного покрытия.

Удалить воду из стиральной машины.
Вынуть дозирующее устройство.
✗ Положить стиральную машину обязательно с установленным транспортировочным креплением на бок.
✗ Положить стиральную машину на ровную мягкую поверхность (напр., ковер).

Установить транспортировочные крепления, если оно было снято, см. инструкцию по эксплуатации.

✗ Положить стиральную машину на бок.
Вывернуть и снять ножки стиральной машины.
Установить распорные втулки (1) на резьбовые штифты, см. рис. 11.
Соединить цоколь и стиральную машину.
С внутренней стороны цоколя затянуть болты с внутренней резьбой при помощи гаечного ключа. Затягивать резьбовые штифты следует равномерно, т.е. попеременно.
Составить комбинацию.
Прикрепить уплотнительные полоски согласно рисунку к внутренней стороне задней стенки цоколя, см. рис. 6.
С помощью 3 винтов со сферо-цилиндрической головкой СЕМ 4x10 привинтить заднюю стенку цоколя к цоколю, см. рис. 12.
Установить прибор и цоколь по уровню.
Задвинуть соединительные элементы на цоколе.
Законтрить ножки цоколя.
Закрепить цоколь на полу при помощи монтажного комплекта, мат.№ 06593051.

УКАЗАНИЕ

Удалить транспортировочное крепление.

Установить выдвижной ящик

Установить ящик на выдвижные элементы направляющих и задвинуть.

→ Выдвижной ящик должен отчетливо войти в зацепление.

Чтобы удостовериться, что выдвижной ящик вошёл в зацепление, ещё раз открыть его и с размаху закрыть его.

Выравнивание фронтальной панели

Передняя стенка прибора и фронтальная панель выдвижного ящика должны быть соосными. После монтажа может понадобиться выровнять фронтальную панель. Высоту и наклон фронтальной панели можно изменить на самом выдвижном ящике.

Открыть выдвижной ящик.
Выравнивание высоты фронтальной панели:

- Снять заглушку (A), см. рис. 13.

• Чтобы отрегулировать высоту фронтальной панели, следует с обеих боков поворачивать колесико (В).
• После достижения желаемой высоты, снова одеть заглушку.

Юстировка наклона фронтальной панели

- Чтобы отрегулировать наклон фронтальной панели, следует поворачивать поручень, см. рис. 14.

Закрыть выдвижной ящик.

Соединить цоколи между собой

✗ Поставить цоколи друг с другом.
Ослабить контгайки на всех ножках цоколя.
Выдвинуть соединительные элементы.
Расположить соединительные элементы отверстием вокруг ножки цоколя, но еще не фиксировать контграйками.
Оба соединенных цоколя должны быть соосными.

Установить ножки цоколя

Использовать уровень.
✗ Поворачивать ножки цоколя до тех пор, пока цоколь не будет установлен горизонтально, см. рис. 15.
В случае комбинации из нескольких цоколей: дополнительно следить за тем, чтобы все цоколи были выровнены по высоте.
Затянуть все контргайки.
