Produkttype	Sokkel med skuffe til vaskemaskine og tørretumbler
Mærke	Miele
Model	WTS 510 (ref. 09322300)
Indhold i sættet	Sokkel, bagvæg, 2 tilslutningsstykker, 4 afstandsbeslag, 3 skruer med kuplet hoved CEM 4×10, 4 gevindskruer M10×40, 10 klæbebånd, gulvmonteringssæt (ref. 06593051)
Nødvendige værktøjer	Vaterpas, gaffelnøgle 18 mm eller skrunøgle, Torx T20 og T30 skruetrækker, unbrakonøgle 5 mm
Kompatibilitet	Vaskemaskiner og tørretumblere Miele ikke integrerbare, kan ikke bruges i søjle
Hovedfunktioner	Hæver apparatet, tilbyder en opbevaringsskuffe, muliggør side-by-side installation med identisk sokkel
Justerbar højde	Ja, via soklens fødder
Frontpanel	Justerbart i højde og hældning
Sikkerhed	Gulvmontering anbefales med medfølgende monteringssæt; opbevar ikke brændbare materialer i skuffen
Vedligeholdelse	Opbevar ikke fugtige eller våde genstande i skuffen; rengør med en fugtig klud
Materiale	Stål med belægning
Anslået vægt	Ca. 15 kg
Cirka mål (L × D × H)	600 × 600 × 200 mm
Reference gulvmonteringssæt	06593051
Antal medfølgende skruer	3 skruer med kuplet hoved CEM 4×10, 4 gevindskruer M10×40

Ofte stillede spørgsmål - WTS 510 MIELE

Hvordan installeres Miele WTS 510 soklen?

Følg trinene i monteringsvejledningen: tag skuffen ud, montér soklen under apparatet ved at lægge det på siden, fastgør bagvæggen med de medfølgende skruer, juster derefter vaterpasset og lås fødderne. For flere detaljer, se den komplette vejledning.

Hvilke værktøjer er nødvendige til monteringen?

Du får brug for et vaterpas, en gaffelnøgle på 18 mm (eller skrunøgle), en Torx T20 og T30 skruetrækker og en unbrakonøgle på 5 mm.

Er soklen kompatibel med alle Miele vaskemaskiner?

Nej, soklen er kun kompatibel med Miele vaskemaskiner og tørretumblere, der ikke er integrerbare. Den må ikke bruges med integrerbare apparater eller i søjle.

Hvordan fastgøres soklen til gulvet?

Brug det medfølgende gulvmonteringssæt reference 06593051. Fastgør mindst to af soklens fødder, hvoraf den ene er bagpå, helst diagonalt for bedre stabilitet.

Kan jeg opbevare brændbare produkter i skuffen?

Nej, det er farligt at opbevare brændbare materialer i skuffen. Opbevar kun ikke-farlige genstande.

Hvordan justeres frontpanelets højde?

Åbn skuffen, fjern hætterne (A), drej derefter hjulet på begge rammer for at justere højden (B). Sæt dækslerne på igen efter justering.

Kan jeg bruge soklen med en vaskemaskine og en tørretumbler ved siden af hinanden?

Ja, du kan installere to sokler side om side til at rumme en vaskemaskine og en tørretumbler. Brug de medfølgende tilslutningsstykker, og sørg for, at begge sokler har samme højde.

Hvad gør jeg, hvis skuffen ikke går korrekt i indgreb?

Efter at have skubbet skuffen ind på skinnerne, åbn den og luk den med et ryk, så den går hørbart i indgreb. Hvis det ikke virker, skal du kontrollere, at den er korrekt placeret.

Hvordan tømmes vandet fra vaskemaskinen før montering?

Før du lægger vaskemaskinen på siden, skal du tømme restvandet ved at bruge tømmeprogrammet eller fjerne pumpefilteret. Fjern også doseringsenheden.

Er det obligatorisk at fjerne transportsikringerne efter montering?

Ja, efter at have monteret soklen og rettet apparatet op, skal du huske at fjerne transportsikringerne (låseskruer) i overensstemmelse med vaskemaskinens brugsanvisning for at undgå skader under brug.

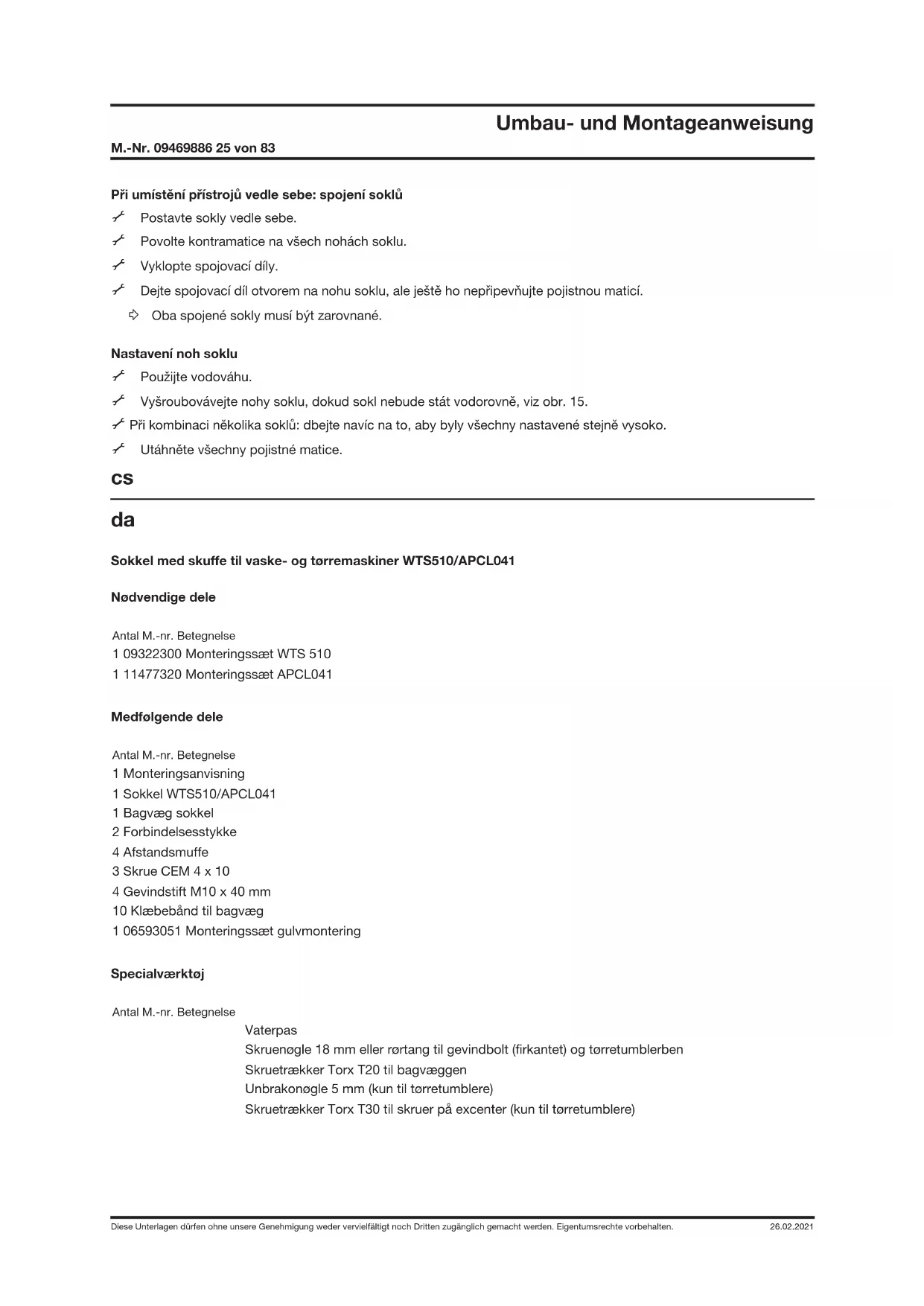

BRUGSANVISNING WTS 510 MIELE

1 09322300 Monteringssæt WTS 510

1 11477320 Monteringssæt APCL041

Medfølgende dele

Antal M.-nr. Betegnelse

1 Monteringsanvisning
1 Sokkel WTS510/APCL041
1 Bagvæg sokkel
2 Forbindelsesstykke
4 Afstandsmuffe
3 Skrue CEM 4 x 10
4 Gevindstift M10 x 40 mm
10 Klæbebånd til bagvæg
1 06593051 Monteringssæt gulvmontering

Specialværktøj

Antal M.-nr. Betegnelse

Vaterpas Skruenøgle 18 mm eller rørtang til gevindbolt (firkantet) og tørretumblerben Skruetrækker Torx T20 til bagvæggen Unbrakonøgle 5 mm (kun til tørretumblere) Skruetrækker Torx T30 til skruer på excenter (kun til tørretumblere)

Risiko for at komme til skade ved monteringen

FARE

Risiko for elektrisk stød. Risiko pga. spændingsførende dele.

Inden reparation og vedligeholdelse påbegyndes, skal strømmen til produktet afbrydes.

FARE

Risiko for uheld

Soklen må kun monteres på vaske- og tørremaskiner, der ikke er installeret. Afinstallering: Se brugsanvisningen til produktet.
Sørg for, at der ikke kommer børn eller dyr inden for arbejdsområdet under monteringen.
Personer må ikke stå på skuffen.

FARE

Risiko for at få fingrene i klemme

Bær skridsikre beskyttelseshandsker og sikkerhedssko.

ørg for, at ingen kropsdele, især ikke hænder og fødder, kan komme ind under eller ind mellem produkterne.

FARE

Risiko for at komme til skade; især risiko for rygskader, da produktet skal lægges ned på siden under teringen.

er opmærksom på produkternes vægt i forhold til egen kropsvægt. Produktets vægt fremgår af rugsanvisningen.

Risiko for at komme til skade på grund af forkert montering.

ADVARSEL

Risiko for uheld pga. tipning.

Anvend kun soklen til Miele-produkter.

Må ikke anvendes til integrerbare produkter og vaske-/tørresøjler.

Skru vaskemaskinen sammen med soklen.

ed kombination af flere sokler skal soklerne forbindes med hinanden med forbindelsesstykkerne.

ed opstilling af et enkelt produkt skal soklen fastgøres til gulvet med monteringssættet til gulvmontering M.-Nr. 6593051.

ed fastgøring til gulvet skal mindst to sokkelben fastgøres til gulvet, deraf mindst et bagtil. Diagonal fastgørelse gulvet er bedst.

Risiko pga. uegnede materialer i sokkelskuffen

FARE

Opbevar aldrig brændbare stoffer i skuffen.

BEMÆRK

Trædele kan svulme op og/eller slå sig.

Opbevar ikke våde eller fugtige genstande i skuffen.

Sokkel monteres

Skuffen tages ud af soklen

Træk skuffen ud, indtil der mødes modstand, se ill. 2.
Tryk på snaplåsene, og løft samtidig skuffen af, se ill. 3.

Tøm beholderen til kondensvand.
Skru tørretumblerens ben helt ind med en rørtang.
Skru gevindstifterne ud af soklen med en unbrakonøgle 5 mm (A), og kasser dem, se ill. 4.
Skru den medfølgende gevindstift 10 x 40 mm ind i gevindbolten, indtil der mødes modstand (B), se ill. 4.

ADVARSEL

Risiko for at få fingrene i klemme, hvis de kommer ind mellem tørretumblerens kabinet og gevindstifterne.
Løft ikke tørretumbleren i hjørnerne.

Løft tørretumbleren op på soklen, og sæt gevindstifter ind i tørretumblerbenenes åbninger, se ill. 5.
Sæt tætningsstrimler på bagvæggens indvendige side som vist på illustrationen, se ill. 6.
Løsn skruerne på excentrene (1) på tørretumblerens bagvæg, se ill. .7

Excentrene kan forskubbe sig lidt, når skruerne løsnes. For at opnå sikker opstilling skal excentrene bringes tilbage til udgangspositionen: Stopper anbragt nederst til venstre i 20°-vinkel (1), se ill. 7.

Fastgør bagvæggen nederst på soklen med 1 skrue CEM 4x10 (2), se ill. 7.
Sæt forbindelsesstykker (3) på skruerne på excentrene, se ill. 7.
Fastgør forbindelsesstykkerne og bagvæggen øverst på soklen (1) med 2 skruer CEM 4x10, se ill. 8.
Spænd skruerne på excentrene (2), se ill. 8.
√ Juster maskinen og soklen med et vaterpas.
Spænd kontramøtrikken på sokkelbenene.
Fastgør soklen til gulvet med monteringssættet til gulvmontering M.-nr. 06593051.

Soklen monteres under vaskemaskinen

Inden den egentlige montering fastgøres forbindelsesstykkerne på soklen. De anvendes til at forbinde to sokler sikkert med hinanden. Fastgør også forbindelsesstykkerne, selv om der endnu ikke findes en yderligere sokkel. Hermed undgås en senere, omkostningskrævende eftermontering, og forbindelsesstykkerne opbevares sikkert.

Opstilling af tørretumbler til venstre og vaskemaskine til højre, se ill. 9.

Opstilling af vaskemaskine til venstre og tørretumbler til højre, se ill. 10.

Fasthold gevindboltene i soklen med en rørtang, og løsn sokkelbenene.
Skru de to 2 sokkelben til hhv. venstre eller højre af afhængig af opstillingsforhold, se ill. 9 eller ill. 10.
Placer underlagsskiven på bundpladen, se ill. 9 eller ill. 10.
Placer forbindelsesstykket (1) på underlagsskiven, se ill. 9 eller ill. 10.
Skru sokkelbenene på, men spænd endnu ikke kontramøtrikken.

BEMÆRK

Skader på vaskemaskine og gulvbelægning.

Luk vandet ud af vaskemaskinen.
Tag doseringsenheden ud.
Vaskemaskinen må kun lægges ned på siden, när transportsikringen er påmonteret.
Læg vaskemaskinen på et plant, blødt underlag (fx et tæppe).

Monter transportsikringen, se brugsanvisningen til produktet.
Læg vaskemaskinen på siden.
Skru maskinbenene af.
Sæt afstandsmuffer (1) på gevindstifterne, se ill. 11.
Sæt sokkel og vaskemaskine sammen.
Spænd gevindboltene fra soklens indvendige side med en skruenøgle. Spænd gevindboltene jævnt, dvs. skiftevis.
√ Rejs kombinationen op.
Sæt tætningsstrimler på bagvæggens indvendige side som vist på illustrationen, se ill. 6.
Fastgør bagvæggen til soklen med 3 skruer CEM 4x10, se ill. 12.
√ Juster maskinen og soklen med et vaterpas.
Klap forbindelsesstykkerne på soklen ind.
Spænd kontramøtrikken på sokkelbenene.
Fastgør soklen til gulvet med monteringssættet til gulvmontering M.-nr. 06593051.

BEMÆRK

Fjern transportsikringen.

Skuffe sættes i

Læg skuffen på udtræksskinnerne, og luk den.
Det skal kunne høres, at skuffen falder helt på plads.
Kontroller, om skuffen er kommet helt på plads i udtræksskinnerne, ved at åbne og lukke den igen med kraft.

Frontafdækning justeres

Produktets forvæg og skuffens frontafdækning skal flugte. Efter montering kan det være nødvendigt at justere frontafdækningen. Højden og hældningen på skuffens frontafdækning kan justeres.

Åbn skuffen.
Frontafdækningens højde justeres:

- Tag afdækningskapperne af (A), se ill. 13.

• Indstil højden ved at dreje hjulet ved begge kanter (B).
• Sæt afdækningskapperne på igen, når den rigtige højde er nået.

Frontafdækningens hældning justeres:

- Hældningen indstilles ved at dreje på stangen, se ill. 14.

Luk skuffen.

Ved opstilling af produkter ved siden af hinanden: Sokler forbindes

Anbring soklerne ved siden af hinanden.
Løsn kontramøtrikkerne på alle sokkelben.

Klap forbindelsesstykkerne ud.

Læg forbindelsesstykket med åbningen omkring sokkelbenet, men fastgør endnu ikke med kontramøtrik.

De to forbundne sokler skal flugte med hinanden.

Sokkelbenene indstilles

Brug et vaterpas.
Skru sokkelbenene ud, indtil soklen står vandret, se ill. 15.
Ved kombination af flere sokler: Sørg endvidere for, at alle sokler er indstillet lige højt.
Spænd alle kontramøtrikker.
