Produkttyp	Sockel med låda för tvättmaskin och torktumlare
Märke	Miele
Modell	WTS 510 (ref. 09322300)
Kitets innehåll	Sockel, bakvägg, 2 anslutningsdelar, 4 distanshylsor, 3 cylindriska skruvar CEM 4×10, 4 sexkantskruvar M10×40, 10 självhäftande remsor, golvfästesats (ref. 06593051)
Nödvändiga verktyg	Vattenpass, 18 mm gaffelnyckel eller skiftnyckel, Torx-skruvmejsel T20 och T30, 5 mm insexnyckel
Kompatibilitet	Miele tvättmaskiner och torktumlare som inte är integrerbara, kan inte användas i kolonn
Huvudfunktioner	Höjer apparaten, erbjuder en förvaringslåda, möjliggör installation sida vid sida med en identisk sockel
Justerbar höjd	Ja, via sockelns fötter
Frontpanel	Justerbar i höjd och lutning
Säkerhet	Golvfäste rekommenderas med medföljande monteringssats; förvara inte brandfarliga ämnen i lådan
Underhåll	Förvara inte fuktiga eller våta föremål i lådan; rengör med en fuktig trasa
Material	Stål med beläggning
Uppskattad vikt	Cirka 15 kg
Ungefärliga mått (B × D × H)	600 × 600 × 200 mm
Referens golvfästesats	06593051
Antal medföljande skruvar	3 cylindriska skruvar CEM 4×10, 4 sexkantskruvar M10×40

Vanliga frågor - WTS 510 MIELE

Hur installerar man Miele WTS 510-sockeln?

Följ stegen i monteringsanvisningen: dra ut lådan, montera sockeln under apparaten genom att lägga den på sidan, fäst bakväggen med de medföljande skruvarna, justera nivån och lås fötterna. För mer detaljer, se den fullständiga anvisningen.

Vilka verktyg behövs för monteringen?

Du behöver ett vattenpass, en 18 mm gaffelnyckel (eller skiftnyckel), en Torx-skruvmejsel T20 och T30, och en 5 mm insexnyckel.

Är sockeln kompatibel med alla Miele tvättmaskiner?

Nej, sockeln är endast kompatibel med Miele tvättmaskiner och torktumlare som inte är integrerbara. Den får inte användas med integrerbara apparater eller i kolonn.

Hur fäster man sockeln i golvet?

Använd den medföljande golvfästesatsen med referens 06593051. Fäst minst två av sockelns fötter, varav en bak, helst diagonalt för bättre stabilitet.

Kan jag förvara brandfarliga produkter i lådan?

Nej, det är farligt att förvara brandfarliga ämnen i lådan. Förvara endast ofarliga föremål.

Hur justerar man höjden på frontpanelen?

Öppna lådan, ta bort locken (A), vrid sedan hjulet på båda ramarna för att justera höjden (B). Sätt tillbaka locken efter justering.

Kan jag använda sockeln med en tvättmaskin och en torktumlare sida vid sida?

Ja, du kan installera två socklar sida vid sida för att rymma en tvättmaskin och en torktumlare. Använd de medföljande anslutningsdelarna och se till att båda socklarna har samma höjd.

Vad gör jag om lådan inte snäpper fast ordentligt?

Efter att du har skjutit in lådan på skenorna, öppna och stäng den med kraft så att den snäpper fast hörbart. Om det inte fungerar, kontrollera att den är korrekt placerad.

Hur tömmer man vattnet ur tvättmaskinen före montering?

Innan du lägger tvättmaskinen på sidan, töm ut eventuellt restvatten genom att använda tömningsprogrammet eller ta bort pumpfiltret. Ta även bort doseringsenheten.

Är det obligatoriskt att ta bort transportsäkringarna efter montering?

Ja, efter att du har monterat sockeln och rest upp apparaten, kom ihåg att ta bort transportsäkringarna (låsskruvarna) enligt tvättmaskinens bruksanvisning för att undvika skador vid användning.

BRUKSANVISNING WTS 510 MIELE

Sockel med utdragslåda för tvättmaskiner och torktumlare WTS510/APCL041

Nödvändiga delar

Antal M-nr Benämning

1 09322300 Monteringssats WTS510
1 11477320 Monteringssats APCL041

Innehållande delar

Antal M-nr Benämning

1 Monteringsanvisning
1 Sockel WTS510/APCL041
1 Bakre vägg sockel
2 Förbindelsedel
4 Distanshylsa
3 Skruv med runt huvud CEM 4 x 10
4 Gängstift M10 x 40 mm
10 Klisterremsor för bakre väggen
1 06593051 Monteringssats golvförankring

Specialverktyg

Antal M-nr Benämning

Vattenpass

Fast nyckel 18 mm eller rörtång för pinnbultar (fyrkant) och skruvfötter

Torxnyckel T20 för bakre väggen

Insexnyckel 5 mm (endast för torktumlare)

Torxnyckel T30 för skruvar på excentern (endast för torktumlare)

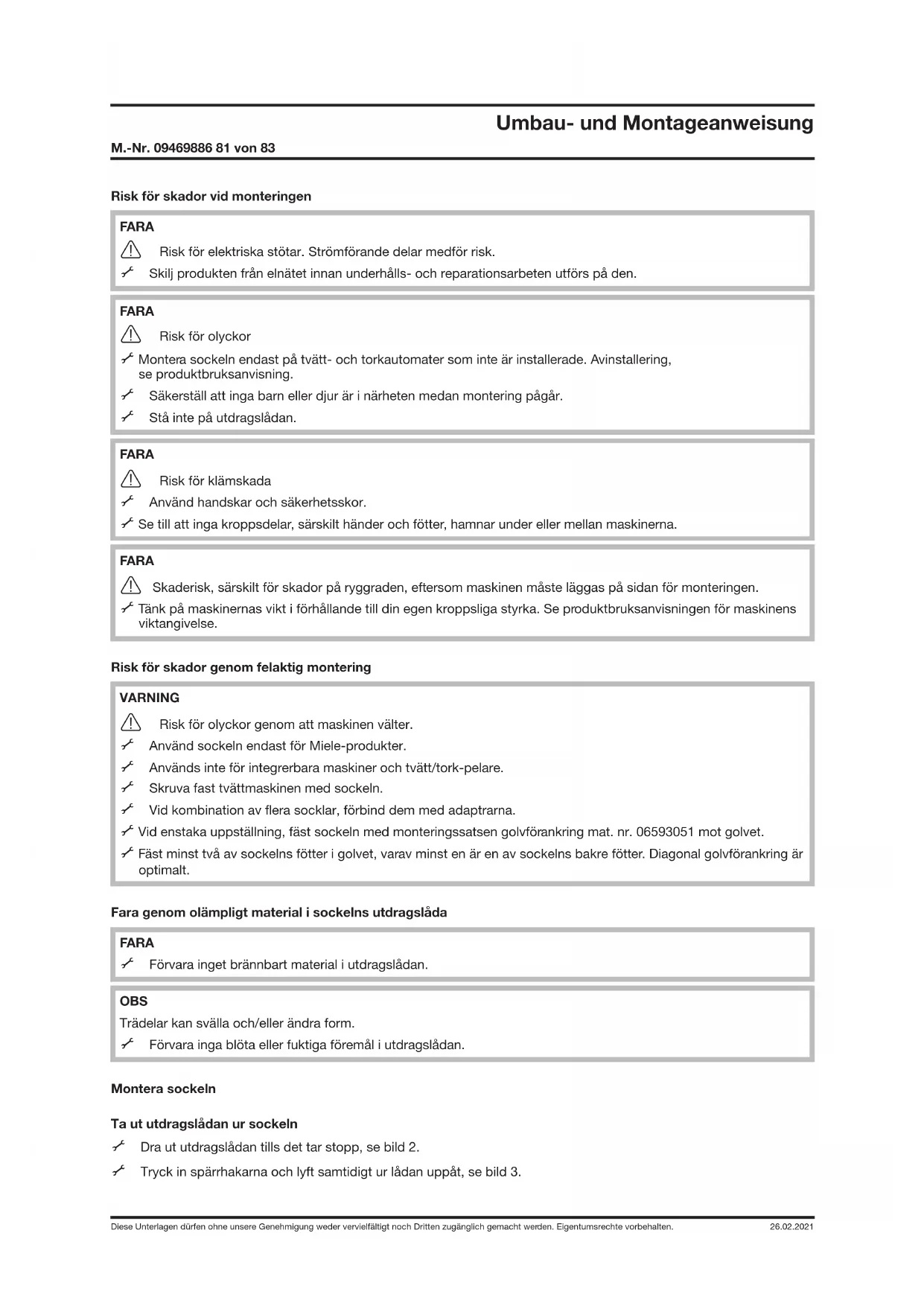

Risk för skador vid monteringen

FARA

Risk för elektriska stötar. Strömförande delar medför risk.

Skilj produkten från elnätet innan underhålls- och reparationsarbeten utförs på den.

FARA

Risk för olyckor

Montera sockeln endast på tvätt- och torkautomater som inte är installerade. Avinstallering, se produktbruksanvisning.
Säkerställ att inga barn eller djur är i närheten medan montering pågår.
Stå inte på utdragslådan.

FARA

Risk för klämskada

Använd handskar och säkerhetsskor.

e till att inga kroppsdelar, särskilt händer och fötter, hamnar under eller mellan maskinerna.

FARA

Skaderisk, särskilt för skador på ryggraden, eftersom maskinen måste läggas på sidan för monteringen.

Tänk på maskinernas vikt i förhållande till din egen kroppsliga styrka. Se produktbruksanvisningen för maskinens viktangivelse.

Risk för skador genom felaktig montering

WARNING

Risk för olyckor genom att maskinen välter.

Använd sockeln endast för Miele-produkter.
Används inte för integrerbara maskiner och tvätt/tork-pelare.
Skruva fast tvättmaskinen med sockeln.
Vid kombination av flera socklar, förbind dem med adaptrarna.
√ Vid enstaka uppställning, fäst sockeln med monteringssatsen golvförankring mat. nr. 06593051 mot golvet.
Fäst minst två av sockelns fötter i golvet, varav minst en är en av sockelns bakre fötter. Diagonal golvförankring är optimalt.

Fara genom olämpligt material i sockelns utdragslåda

FARA

Förvara inget brännbart material i utdragslådan.

OBS

Trädelar kan svälla och/eller ändra form.

Förvara inga blöta eller fuktiga föremål i utdragslådan.

Montera sockeln

Dra ut utdragslådan tills det tar stopp, se bild 2.
Tryck in spärrhakarna och lyft samtidigt ur lådan uppåt, se bild 3.

Montera sockeln under torktumlare

Töm kondensvattenbehållaren.
Dra åt torktumlarens fötter helt med en rörtång.
Skruva ut gängstiften helt ur sockeln (A) med en insexnyckel 5 mm och släng dem, se bild 4.
Skruva in medföljande gångstift 10 x 40 mm i pinnbulten (B) tills det tar stopp, se bild 4.

WARNING

Risk för att fingrarna hamnar i kläm om de hamnar mellan torktumlarhöljet och gångstiften. Lyft inte torktumlaren i hörnen.

Lyft torktumlaren i sockeln och för in gängstiften i öppningarna i torktumlarens fötter, se bild 5.
Klistra fast tätningsremsorna på insidan av den bakre väggen enligt bilden, se bild 6.
Lossa skruvarna på excentrarna (1) på torktumlarens bakre vägg, se bild 7.

Excentrarna kan lätt flyttas på efter att skruvarna lossats. För en säker uppställning måste excentrarna åter bringas till utgångspositionen: rasthaken nere till vänster i 20°-vinkel (1), se bild 7.

Fäst den bakre väggen nedan mot sockeln (2) med 1 skruv med runt huvud CEM 4 x 10, se bild 7.
Häng upp adaptrar (3) på skruvarna på excentrarna, se bild 7.
Fäst adaptrarna och den bakre väggen uppe mot sockeln (1) med 2 skruvar med runt huvud CEM 4 x 10, se bild 8.
Dra åt skruvarna på excentrarna (2), se bild 8.
Rikta maskinen och sockeln med ett vattenpass.
Dra åt sockelfötterna.
Fäst sockeln med monteringssatsen golvförankring mat. nr. 06593051 mot golvet.

Montera sockeln under tvättmaskinen

Innan monteringen fästs adaptrarna på sockeln. De används för att förbinda två socklar säkert med varandra. Fäst adaptrarna även om du ännu inte har någon ytterligare sockel. På så vis undviker du en senare, besvärlig ombyggnad och adaptrarna finns säkert förvarade.

Uppställning torktumlare vänster och tvättmaskin höger: se bild 9.

Uppställning tvättmaskin vänster och torktumlare höger: se bild 10.

Håll fast pinnbult i sockeln med en rörtång och lossa alla sockelfötterna.
√ Skruva av 2 sockelfötter åt vänster eller höger beroende på installationssituationen, se bild 9 eller bild 10.
Lägg en bottenskiva på bottenplåten, se bild 9 eller bild 10.
Lägg en adapter (1) på bottenskivan, se bild 9 eller bild 10.
Skruva på de 2 sockelfötterna igen, men fixera ännu inte med kontramuttern.

OBS

Skador på tvättmaskin och på golvbeläggning.

Tappa vattnet från tvättmaskinen.
Ta ut doseringsenheten.
Lägg tvättmaskinen på sidan endast med monterad transportsäkring.
Lägg tvättmaskinen på ett plant, mjukt underlag (t.ex. matta).

Montera in transportsäkringen, om den togs ut, se produktbruksanvisningen.
Lägg tvättmaskinen på sidan.
Skruva ut tvättmaskinens fötter och ta av dem.
Sätt distanshylsorna (1) på gängstiften, se bild 11.

Sätt ihop sockeln och tvättmaskinen.
Skruva åt pinnbultarna från sockelns insida med en fast nyckel. Skruva åt pinnbultarna jämnt, alltså omväxlande.
Räta upp kombinationen.
Klistra fast tätningsremsorna på insidan av den bakre väggen enligt bilden, se bild 6.
Fäst den bakre väggen mot sockeln med 3 skruvar med runt huvud CEM 4 x 10, se bild 12.
Rikta maskinen och sockeln med ett vattenpass.
Fäll ihop adaptrarna på sockeln.
Dra åt sockelfötterna.
Fäst sockeln med monteringssatsen golvförankring mat. nr. 06593051 mot golvet.

OBS

Avlägsna transportsäkringen.

Sätta in utdragslådan

Lägg utdragslådan på utdragsskenorna och stäng.

→ Utdragslådan hakar i hörbart.

För att säkerställa att utdragslådan hakar in i skenorna, öppna utdragslådan igen och slå igen den lätt.

Rikta frontpanelen

Framsidan på maskinen och utdragslådans frontpanel måste ligga i linje med varandra. Efter montering kan det vara nödvändigt att rikta frontpanelen. På utdragslådan kan höjd och lutning på frontpanelen ställas in.

Öppna utdragslådan.
Ställa in frontpanelens höjd:

• Ta av täckskyddet (A), se bild 13.
• För att ställa in höjden, vrid hjulet på bägge kanter (B).
• När passande höjd har uppnåtts, sätt på täcksskyddet igen.

Ställa in frontpanelens lutning:

- För att ställa in lutningen, vrid på räckstången, se bild 14.

Stäng utdragslådan.

Vid maskiner uppställda bredvid varandra: Förbinda sockel

Ställ socklar bredvid varandra.
Lossa kontramuttrar på alla sockelfötter.
Fäll ut alla adaptrar.
Lägg adaptrarna med öppningen om sockelfoten, men fixera den ännu inte med kontramuttern.

De bägge förbundna socklarna måste ligga i linje med varandra.

Ställa in sockelfötter

Använd vattenpass.
Vrid sockelfötterna tills sockeln står vägrätt, se bild 15.
Vid kombination av flera socklar: Se även till att alla är lika högt inställda.
Skruva åt alla kontramuttrar.
