Tuotetyyppi	Teline vetolaatikolla pesukoneelle ja kuivausrummulle
Merkki	Miele
Malli	WTS 510 (viite 09322300)
Sisältö	Teline, takaseinä, 2 liitäntäosaa, 4 välikappaletta, 3 CEM-kupukantaruuvia 4×10, 4 uppokantaruuvia M10×40, 10 teippiä, lattia-asennussarja (viite 06593051)
Tarvittavat työkalut	Vatupassi, 18 mm haarukka-avain tai putkiaivain, Torx T20- ja T30-ruuvitaltta, 5 mm kuusioavain
Yhteensopivuus	Miele-pesukoneet ja -kuivausrummut, jotka eivät ole integroitavia, eivät käytettävissä pylväsasennuksessa
Päätoiminnot	Korottaa laitetta, tarjoaa säilytyslaatikon, mahdollistaa rinnakkain asennuksen samankaltaisen telineen kanssa
Säädettävä korkeus	Kyllä, telineen jalkojen avulla
Etupaneeli	Säädettävissä korkeuden ja kaltevuuden osalta
Turvallisuus	Lattia-asennus suositellaan mukana toimitetulla asennussarjalla; älä säilytä syttyviä materiaaleja laatikossa
Huolto	Älä säilytä kosteita tai märkiä esineitä laatikossa; puhdista kostealla pyyhkeellä
Materiaali	Teräs pinnoitteella
Arvioitu paino	Noin 15 kg
Likimääräiset mitat (L × S × K)	600 × 600 × 200 mm
Lattia-asennussarjan viite	06593051
Mukana toimitettavien ruuvien määrä	3 CEM-kupukantaruuvia 4×10, 4 uppokantaruuvia M10×40

Usein kysytyt kysymykset - WTS 510 MIELE

Miten Miele WTS 510 -teline asennetaan?

Noudata asennusohjeen vaiheita: vedä laatikko ulos, asenna teline laitteen alle kääntämällä se kyljelleen, kiinnitä takaseinä mukana toimitetuilla ruuveilla, säädä sitten vatupassin avulla ja lukitse jalat. Katso lisätietoja täydellisestä ohjeesta.

Mitä työkaluja tarvitaan asennukseen?

Tarvitset vatupassin, 18 mm haarukka-avaimen (tai putkiaivaimen), Torx T20- ja T30-ruuvitaltan sekä 5 mm kuusioavaimen.

Onko teline yhteensopiva kaikkien Miele-pesukoneiden kanssa?

Ei, teline on yhteensopiva vain Miele-pesukoneiden ja -kuivausrumpujen kanssa, jotka eivät ole integroitavia. Sitä ei saa käyttää integroitavien laitteiden tai pylväsasennuksen kanssa.

Miten teline kiinnitetään lattiaan?

Käytä mukana toimitettua lattia-asennussarjaa (viite 06593051). Kiinnitä vähintään kaksi telineen jalkaa, joista yksi takana, mieluiten ristiin paremman vakauden saavuttamiseksi.

Voinko säilyttää syttyviä tuotteita laatikossa?

Ei, syttyvien materiaalien säilyttäminen laatikossa on vaarallista. Säilytä vain vaarattomia esineitä.

Miten etupaneelin korkeutta säädetään?

Avaa laatikko, poista suojukset (A), kierrä sitten pyöriä molemmissa kehyksissä korkeuden säätämiseksi (B). Aseta suojukset takaisin säädön jälkeen.

Voinko käyttää telinettä pesukoneen ja kuivausrummun rinnakkain?

Kyllä, voit asentaa kaksi telinettä rinnakkain pesukoneelle ja kuivausrummulle. Käytä mukana toimitettuja liitäntäosia ja varmista, että molemmat telineet ovat samalla korkeudella.

Mitä tehdä, jos laatikko ei lukitu kunnolla?

Kun olet työntänyt laatikon kiskoille, avaa ja sulje se napakasti, jotta se lukittuu kuuluvasti. Jos tämä ei toimi, tarkista, että se on oikeassa asennossa.

Miten pesukoneen vesi tyhjennetään ennen asennusta?

Ennen kuin kääntät pesukoneen kyljelleen, tyhjennä jäljellä oleva vesi käyttämällä tyhjennysohjelmaa tai poistamalla pumpun suodatin. Poista myös annosteluyksikkö.

Onko kuljetusturvien poistaminen pakollista asennuksen jälkeen?

Kyllä, kun teline on asennettu ja laite on nostettu pystyyn, muista poistaa kuljetusturvat (lukitusruuvit) pesukoneen käyttöohjeen mukaisesti, jotta vältät vahingot käytön aikana.

KÄYTTÖOHJE WTS 510 MIELE

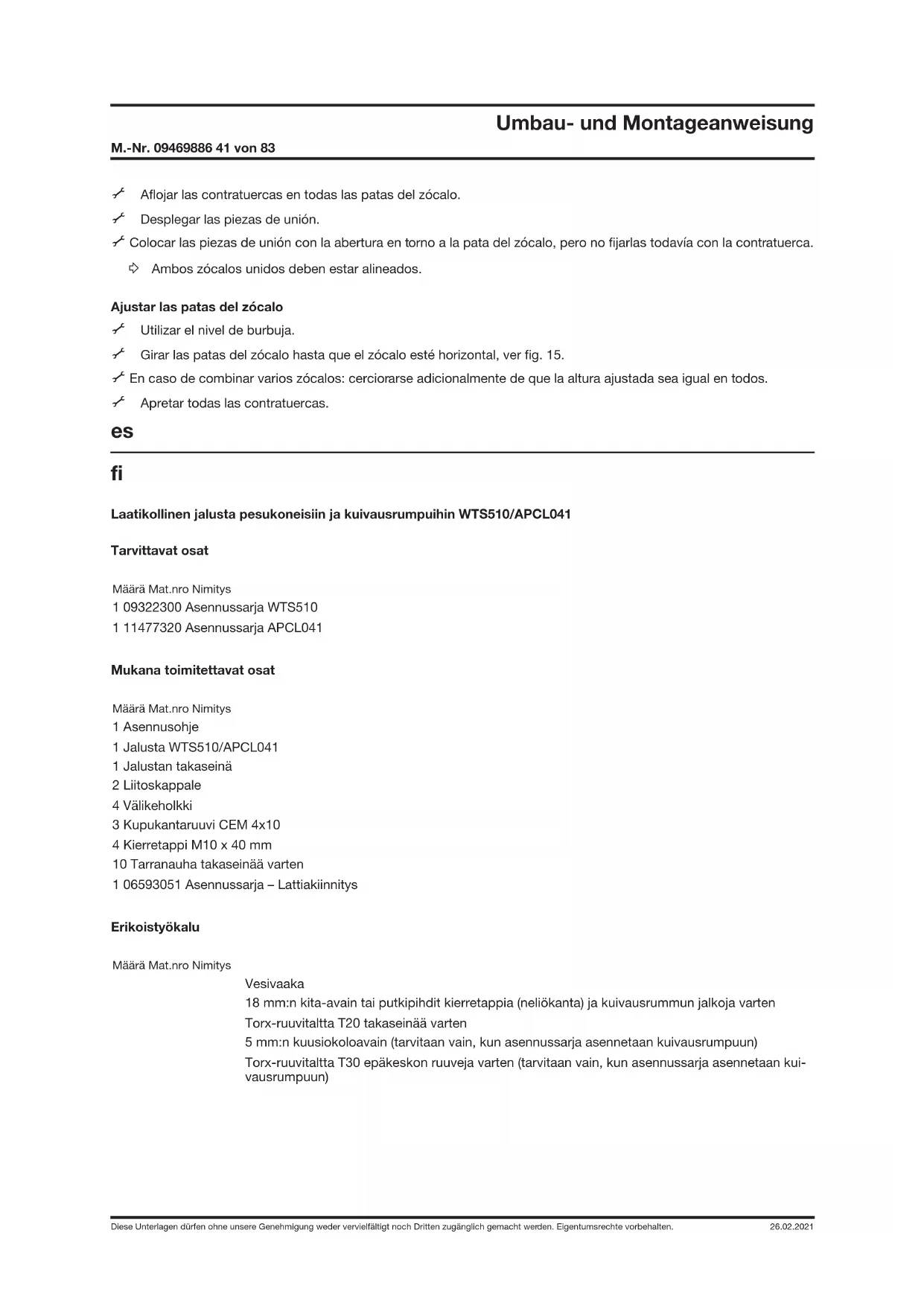

Laatikollinen jalusta pesukoneisiin ja kuivauusrumpuihin WTS510/APCL041

Tarvittavat osat

Määrä Mat.nro Nimitys

1 09322300 Asennussarja WTS510
1 11477320 Asennussarja APCL041

Mukana toimitettavat osat

Määrä Mat.nro Nimitys

1 Asennusohje
1 Jalusta WTS510/APCL041
1 Jalustan takaseinä
2 Liitoskappale
4 Välikeholkki
3 Kupukantaruvi CEM 4x10
4 Kierretappi M10 x 40 mm
10 Tarranauha takaseinää varten
1 06593051 Asennussarja – Lattiakiinnitys

Erikoistyökalu

Määrä Mat.nro Nimitys

Vesivaaka

18 mm:n kita-avain tai putkipihdit kierretappia (neliökanta) ja kuivausrummun jalkoja varten

Torx-ruuvitaltta T20 takaseinää varten

5 mm:n kuusiokoloavain (tarvitaan vain, kun asennussarja asennetaan kuivauusrumpuun)

Torx-ruuvitalta T30 epäkeskon ruuveja varten (tarvitaan vain, kun asennussarja asennetaan kui-vausrumpuun)

Tapaturman vaara asennustöiden yhteydessä

VAARA

Sähköiskuvaara. Sähköä johtavien osien aiheuttama vaara.

Kone on irrotettava sähköverkosta aina ennen huolto- ja asennustöiden aloittamista.

VAARA

Tapaturman vaara

Asenna jalusta vain sellaisiin pesukoneisiin ja kuivauusrumpuihin, joita ei ole vielä asennettu paikalleen. Tarkista koneiden asennuksen purkamisohjeet niiden omista käyttöohjeista.
√ Varmista, ettei työskentelypaikan läheisyydessä oleskele asennustöiden aikana lapsia tai eläimiä.
Huolehdi siitä, etteivät lapset mene laatikkoon.

VAARA

Puristuksiin jäämisen vaara

Käytä liukumattomia käsineitä ja turvajalkineita.

Varmista ehdottomasti, ettei kehosi osia, varsinkaan käsiä tai jalkoja jää puristuksiin asennettavien koneiden alle tai niiden väliin.

VAARA

Loukkaantumisen vaara, erityisesti selkärankavamman vaara, sillä kone täytyy kääntää kyljelleen asennusta en.

Koneet ovat painavia. Älä yritä nostaa niitä yksin, jos voimasi eivät riitä siihen. Tarkista koneiden nettopaino niiden omista käyttöohjeista.

Väärästä asennuksesta johtuva tapaturman vaara

VAROITUS

Kaatuvan koneen aiheuttama onnettomuusvaara.

Käytä tätä jalustaa vain Miele-koneiden kanssa.

Älä käytä tätä jalustaa kalusteisiin integroitavien koneiden tai pesutornien kanssa.

Ruuvaa pesukone aina kiinni jalustaan.

Jos asennat useita jalustoja rinnakkain, liitä ne toisiinsa liitoskappaleiden avulla.

Jos asennat koneen erillisenä, kiinnitä jalusta lattiaan mukana toimitetun asennussarjan M.-Nr. 06593051 avulla.

Kiinnitä vähintään kaksi jalustan jalkaa, joista vähintään yksi takajalka, lattiaan. Asennuksesta tulee tukevin, kun kiinnität lattiaan ristikkäiset jalat.

Jalustan laatikossa säilytettävien vääränlaisten aineiden aiheuttama vaara

VAARA

Älä säilytä syttyviä aineita jalustan laatikossa.

HUOMAUTUS

Puiset osat voivat turvota ja/tai vääntyä.

Älä säilytä laatikossa märkiä tai kosteita esineitä.

Jalustan asennus

Laatikon irrotus jalustasta

Vedä laatikko vasteeseen asti ulos jalustasta, ks. kuva 2.
Paina pikalukitsimia ja ota samanaikaisesti laatikko pois nostamalla sitä ylöspäin, ks. kuva 3.

Jalustan asennus kuivausrummun alle

Tyhjennä vedenkeruuastia.
Kierrä kuivausrummun jalat kokonaan sisään putkipihtien avulla.
Kierrä kierretapit ulos jalustasta 5 mm kuusiokoloavaimella (A) ja hävitä ne, ks. kuva 4.
Kierrä asennussarjan mukana toimitetut 10 x 40 mm kierretapit vasteeseen asti kierrepultteihin (B), ks. kuva 4.

VAROITUS

⚠️ Sormien puristuksiin jäämisen vaara kuivausrummun ulkovaipan ja kierretappien väliin.
Älä nosta kuivauusrumpua nurkista.

Nosta kuivauusrumpu jalustan päälle ja sovita kierretapit kuivauusrummun jalkojen aukkoihin, ks. kuva 5.
Liimaa tiivistetarrat kuvan osoittamiin kohtiin takaseinän sisäpuolelle, ks. kuva 6.
Löysää kuivausrummun takaseinässä olevien epäkeskojen (1) ruuveja, ks. kuva 7.

Epäkeskot voivat liikkua vähän, kun löysäät ruuveja. Varmista, että palautat epäkeskot lopuksi takaisin alkuperäseen asentoonsa: säppihammas alhaalla vasemmalla 20° kulmassa (1), ks. kuva 7.

Kiinnitä jalustan takaseinä alareunasta jalustaan 1 kupukantaruuvilla CEM 4x10 (2), ks. kuva 7.
Ripusta liitoskappaleet (3) epäkeskojen ruuveihin, ks. kuva 7.
Kiinnitä liitoskappaleet ja takaseinän yläreuna jalustaan 2 kupukantaruuvilla CEM 4x10 (1), ks. kuva 8.
Kiristä epäkeskojen (2) ruuvit, ks. kuva 8.
Suorista kone ja jalusta vesivaa'an avulla.
Kirstä jalustan jalat vastamuttereilla.
Kiinnitä jalusta lattiaan mukana toimitetun asennussarjan M.-Nr. 06593051 avulla.

Jalustan asennus pesukoneen alle

Kiinnitä liitoskappaleet jalustaan ennen asennusta. Liitoskappaleiden avulla voit yhdistää kaksi jalustaa toisiinsa. Kiinnitä liitoskappaleet jalustaan myös silloin, kun käytössä ei vielä ole toista jalustaa. Näin myöhemmät mahdolliset muutostyöt käyvät helpommin ja liitoskappaleet pysyvät varmassa tallessa.

Kuivausrumpu vasemmalla ja pesukone oikealla: ks. kuva 9.

Pesukone vasemmalla ja kuivauusrumpu oikealla: ks. kuva 10.

Pidä kierretappeja paikallaan jalustassa putkipihtien avulla ja löysää jalustan kaikkia jalkoja.
√ Irrota 2 jalustan jalkaa vasemmalta tai oikealta sen mukaan, kummin päin koneet asennetaan, ks. kuva 9 tai kuva 10.
Aseta aluslaatta pohjalevyä vasten, ks. kuva 9 tai kuva 10.
Aseta liitoskappale (1) aluslaattaa vasten, ks. kuva 9 tai kuva 10.
Kierrä äsken irrottamasi jalustan 2 jalkaa paikalleen, mutta älä kiristä vastamuttereita vielä.

HUOMAUTUS

Pesukoneen ja lattiapinnoitteen vahingoittumisen vaara.

Päästä vesi pois pesukoneesta.
√ Irrota annostusyksikkö.
Kaada pesukone kyljelleen vasta, kun olet ensin asentanut kuljetustuen paikalleen.
Aseta pesukone tasaiselle, pehmeälle alustalle, kuten matolle.

Jos koneen kuljetustuki on irrotettu, asenna se paikalleen, katso ohjeet koneen käyttöohjeesta.
Kaada pesukone kyljelleen.
Kierrä pesukoneen jalat ulos ja irrota ne.
Aseta välikeholkit (1) kierretappeihin, ks. kuva 11.
Paina jalusta kiinni pesukoneeseen.
Kirstä kierretapit jalustan sisäpuolelta kita-avaimella. Kiristä kierretappeja tasaisesti, eli vuorotellen vähän kerrallaan.
Suorista kokoonpano.
Liimaa tiivistetarrat kuvan osoittamiin kohtiin takaseinän sisäpuolelle, ks. kuva 6.
Kiinnitä jalustan takaseinä paikalleen 3 kupukantaruuvilla CEM 4x10, ks. kuva 12.
Suorista kone ja jalusta vesivaa'an avulla.
√ Taita jalustan liitoskappaleet kokoon.
Kiristä jalustan jalat vastamuttereilla.
Kiinnitä jalusta lattiaan mukana toimitetun asennussarjan M.-Nr. 06593051 avulla.

HUOMAUTUS

Poista kuljetustuki.

Laatikon asennus paikalleen

Aseta laatikko kiskoille ja sulje se.
→ Laatikko napsahtaa kuuluvasti paikalleen.
√ Varmista vielä, että laatikko tuli oikein paikalleen, avaamalla ja sulkemalla se kerran.

Etulevyn suoristus

Koneen etureunan ja laatikon etulevyn tulee olla samassa linjassa. Suorista laatikon etulevyä tarvittaessa asennuksen jälkeen. Sekä laatikon etulevyn korkeutta että sen kaltevuutta voi säätää.

Avaa laatikko.
Etulevyn suoristus korkeussuunnassa:
- Ota suojukset pois (A), ks. kuva 13.
- Säädä etulevyn korkeutta kiertämällä molempia säätöpyöriä (B).
- Kun korkeus on sopiva, aseta suojukset takaisin paikoilleen.

Etulevyn kaltevuuden säätö:
- Säädä etulevyn kaltevuutta kiertämällä tankoa, ks. kuva 14.
Sulje laatikko.

Jalustojen yhdistäminen toisiinsa, kun kaksi konetta asennetaan vierekkäin

Aseta jalustat vierekkäin.
Löysää jalustan kaikkien jalkojen vastamuttereita.

Taita liitoskappaleet auki.

Sovita liitoskappaleiden aukko jalustan jalan ympärille, mutta älä kiristä vastamutteria vielä.

Varmista, että jalustat ovat keskenään täysin samansuuntaiset.

Jalustan jalkojen säätö

Käytä apuna vesivaakaa.
Kierrä jalkoja, kunnes jalusta on vaakasuorassa, ks. kuva 15.
Kun asennat useita jalustoja vierekkäin, varmista lopuksi, että ne kaikki on säädetty yhtä korkeiksi.
Kiristä kaikki vastamutterit.
