Vrsta izdelka	Podstavek s predalom za pralni in sušilni stroj
Znamka	Miele
Model	WTS 510 (ref. 09322300)
Vsebina kompleta	Podstavek, zadnja stena, 2 priključna dela, 4 distančne puše, 3 CEM 4×10 izbočene glave vijakov, 4 M10×40 vijaki brez glave, 10 lepilnih trakov, komplet za pritrditev na tla (ref. 06593051)
Potrebna orodja	Vodna tehtnica, vilice ključ 18 mm ali nastavljivi ključ, izvijač Torx T20 in T30, imbus ključ 5 mm
Združljivost	Pralni in sušilni stroji Miele, ki niso vgradni, neuporabljivo v stolpcu
Glavne funkcije	Dvigne napravo, ponuja predal za shranjevanje, omogoča namestitev enega ob drugem z enakim podstavkom
Nastavljiva višina	Da, preko nog podstavka
Sprednja plošča	Nastavljiva po višini in nagibu
Varnost	Priporočljiva pritrditev na tla s priloženim montažnim kompletom; v predalu ne shranjujte vnetljivih snovi
Vzdrževanje	V predalu ne shranjujte mokrih ali vlažnih predmetov; čistite z vlažno krpo
Material	Jeklo s prevleko
Ocenjena teža	Približno 15 kg
Približne mere (Š × G × V)	600 × 600 × 200 mm
Referenca kompleta za pritrditev na tla	06593051
Število priloženih vijakov	3 CEM 4×10 izbočene glave vijakov, 4 M10×40 vijaki brez glave

Pogosto zastavljena vprašanja - WTS 510 MIELE

Kako namestiti podstavek Miele WTS 510?

Sledite korakom v montažnih navodilih: izvlecite predal, namestite podstavek pod napravo tako, da jo položite na bok, pritrdite zadnjo steno s priloženimi vijaki, nato poravnajte in zaklenite noge. Za podrobnosti glejte celotna navodila.

Katera orodja so potrebna za montažo?

Potrebovali boste vodno tehtnico, vilice ključ 18 mm (ali nastavljivi ključ), izvijač Torx T20 in T30 ter imbus ključ 5 mm.

Ali je podstavek združljiv z vsemi pralnimi stroji Miele?

Ne, podstavek je združljiv samo s pralnimi in sušilnimi stroji Miele, ki niso vgradni. Ne sme se uporabljati z vgradnimi napravami ali v stolpcu.

Kako pritrditi podstavek na tla?

Uporabite priložen komplet za pritrditev na tla z referenco 06593051. Pritrdite vsaj dve nogi podstavka, od tega eno zadaj, po možnosti diagonalno za boljšo stabilnost.

Ali lahko v predalu shranjujem vnetljive izdelke?

Ne, nevarno je shranjevati vnetljive snovi v predalu. Shranjujte le nenevarne predmete.

Kako nastaviti višino sprednje plošče?

Odprite predal, odstranite pokrovčke (A), nato zavrtite kolo na obeh okvirjih za nastavitev višine (B). Po nastavitvi vrnite pokrovčke.

Ali lahko uporabljam podstavek s pralnim in sušilnim strojem enega ob drugem?

Da, lahko namestite dva podstavka enega ob drugem za pralni in sušilni stroj. Uporabite priložene priključne dele in zagotovite, da sta oba podstavka enako visoka.

Kaj storiti, če se predal ne zaskoči pravilno?

Ko potisnete predal na vodila, ga odprite in zaprite z zamahom, da se slišno zaskoči. Če ne deluje, preverite, ali je pravilno nameščen.

Kako izprazniti vodo iz pralnega stroja pred montažo?

Preden položite pralni stroj na bok, izpraznite preostalo vodo s programom praznjenja ali z odstranitvijo filtra črpalke. Odstranite tudi dozirno enoto.

Ali je obvezno odstraniti transportne varovalke po montaži?

Da, po namestitvi podstavka in postavitvi naprave pokonci ne pozabite odstraniti transportnih varovalk (blokirnih vijakov) v skladu z navodili za uporabo pralnega stroja, da preprečite poškodbe med uporabo.

NAVODILA ZA UPORABO WTS 510 MIELE

Perilicu rublja pričvrstite za podnožje.

Postavljanje podnožja

Vađenje ladice iz podnožja

Oba povezana podnožja moraju biti u ravnini.

Podešavanje nožica podnožja

Koristite libelu.
Zavrnite nožice podnožja dok podnožje ne dođe u vodoravan položaj, pogledajte sl. 15.
Kod kombinacije više podnožja: dodatno paziti da su sva podnožja podešena na istu visinu.
Zavrnite sve protumatice.

hr

it

Podnožje s predalom za pralne in sušilne stroje WTS 510/APCL 041

Potrebni deli

Število Št. mat. Ime

1 09322300 Montažni komplet WTS 510

1 11477320 Montažni komplet APCL 041

Vključeni deli

Število Št. mat. Ime

1 Navodila za montažo
1 Podnožje WTS 510/APCL 041
1 Hrbtna stena podnožja
2 Spojni kos
4 Distančni obroč
3 Vijak z lečasto glavo CEM 4 x 10
4 Navojni zatič M10 x 40 mm
10 Lepilni trak za hrbtno steno

1 06593051 Montažni komplet za pritrditev na tla

Specialno orodje

Število Št. mat. Ime

Vodna tehtnica

Viličasti ključ 18 mm ali cevne klešče za navojne sornike (štirikotni) in noge sušilnega stroja

Izvijač Torx T20 za hrbtno steno

Notranji šestrobi ključ 5 mm (samo za sušilni stroj)

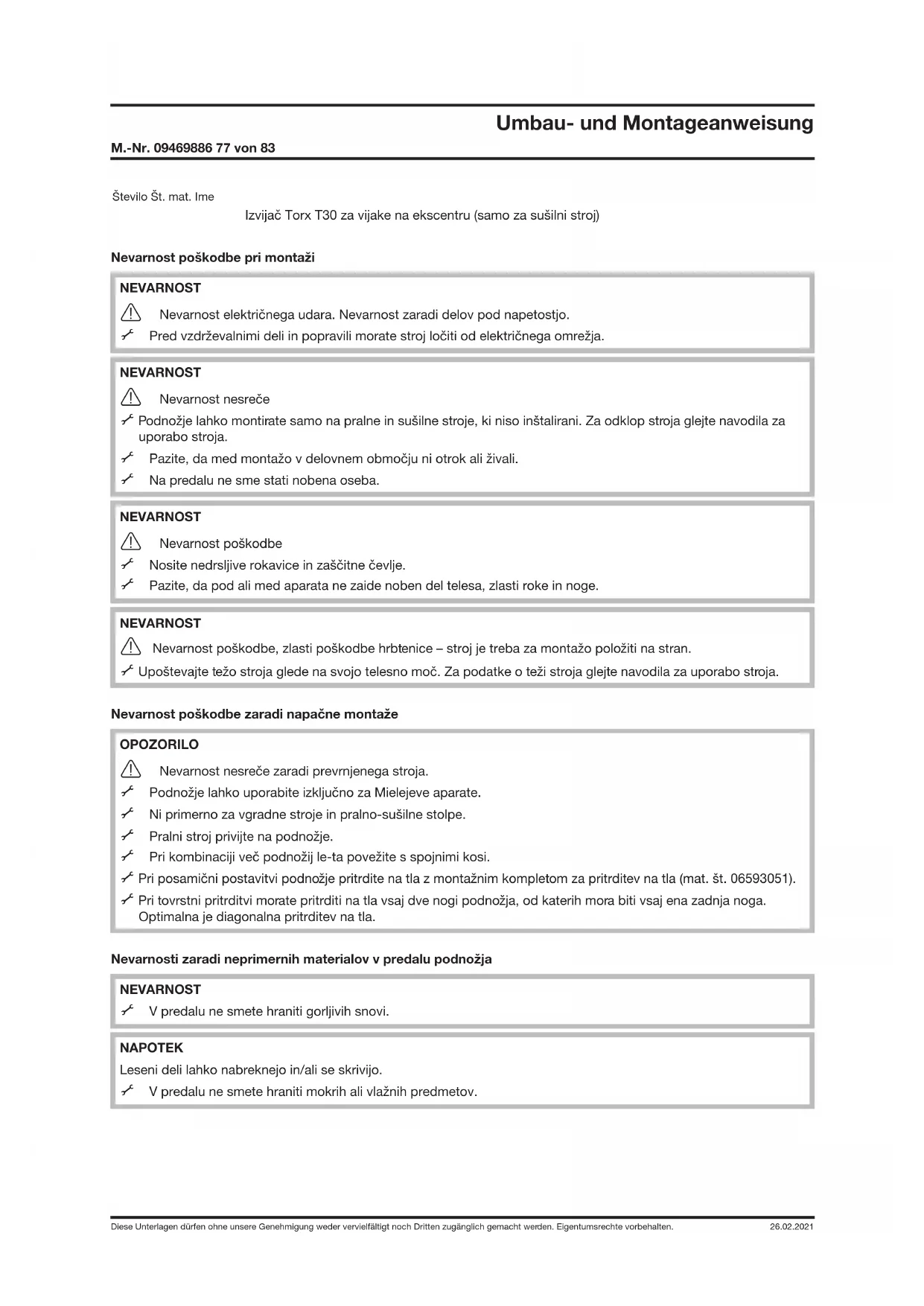

Število Št. mat. Ime

Izvijač Torx T30 za vijake na ekscentru (samo za sušilni stroj)

Nevarnost poškodbe pri montaži

NEVARNOST

Nevarnost električnega udara. Nevarnost zaradi delov pod napetostjo.

Pred vzdrževalnimi deli in popravili morate stroj ločiti od električnega omrežja.

NEVARNOST

Nevarnost nesreče

Podnožje lahko montirate samo na pralne in sušilne stroje, ki niso inštalihrani. Za odklop stroja glejte navodila za uporabo stroja.
Pazite, da med montažo v delovnem območju ni otrok ali živali.
Na predalu ne sme stati nobena oseba.

NEVARNOST

Nevarnost poškodbe

Nosite nedrsljive rokavice in zaščitne čevlje.
Pazite, da pod ali med aparata ne zaide noben del telesa, zlasti roke in noge.

NEVARNOST

Nevarnost poškodbe, zlasti poškodbe hrbtenice – stroj je treba za montažo položiti na stran.

√ Upoštevajte težo stroja glede na svojo telesno moč. Za podatke o teži stroja glejte navodila za uporabo stroja.

Nevarnost poškodbe zaradi napačne montaže

OPOZORILO

Nevarnost nesreče zaradi prevrnjenega stroja.

Podnožje lahko uporabite izključno za Mielejeve aparate.

Ni primerno za vgradne stroje in pralno-sušilne stolpe.

√ Pralni stroj privijte na podnožje.

√ Pri kombinaciji več podnožij le-ta povežite s spojnimi kosi.

√ Pri posamični postavitvi podnožje pritrdite na tla z montažnim kompletom za pritrditev na tla (mat. št. 06593051).

√ Pri tovrstni pritrditvi morate pritrditi na tla vsaj dve nogi podnožja, od katerih mora biti vsaj ena zadnja noga. Optimalna je diagonalna pritrditev na tla.

Nevarnosti zaradi neprimernih materialov v predalu podnožja

NEVARNOST

V predalu ne smete hraniti gorljivih snovi.

NAPOTEK

Leseni deli lahko nabreknejo in/ali se skrivijo.

V predalu ne smete hraniti mokrih ali vlažnih predmetov.

Montaža podnožja

Odstranjevanje predala iz podnožja

Predal izvlecite do konca iz ohišja, glejte sliko 2.
Pritisnite zaskočni zapirali in hkrati povlecite predal navzgor iz podnožja, glejte sliko 3.

Montaža podnožja pod sušilni stroj

√ Izpraznite posodo za kondenzat.
Noge sušilnega stroja s cevnimi kleščami povsem privijte.
Z notranjim šestrobim ključem 5 mm odvijte navojne zatiče iz podnožja (A) in jih odstranite, glejte sliko 4.
√ Privijte priložene navojne zatiče 10 x 40 mm do konca v navojne sornike (B), glejte sliko 4.

OPOZORILO

⚠️ Nevarnost poškodbe prstov, če zaidejo med ohišje sušilnega stroja in navojne zatiče.
Sušilnega stroja ne dvignite tako, da ga držite za vogale.

Sušilni stroj dvignite na podnožje, tako da navojne zatiče vstavite v odprtine nog sušilnega stroja, glejte sliko 5.
Na notranjo stran hrbtne stene prilepite tesnilne trakove, kot je prikazano na sliki, glejte sliko 6.
Na hrbtni steni sušilnega stroja odvijte vijaka na ekscentrih (1), glejte sliko 7

Ekscentra se lahko ob sprostitvi vijakov rahlo premakneta. Da bo namestitev varna, morate ekscentra vrniti v izhodiščni položaj: zob spodaj levo pod kotom 20° (1), glejte sliko 7.

Z enim vijakom z lečasto glavo CEM 4 x 10 pritrdite hrbtno steno spodaj na podnožje (2), glejte sliko 7.
Spojna kosa (3) obesite na vijaka na ekscentrih, glejte sliko 7.
Z dvema vijakoma z lečasto glavo CEM 4 x 10 pritrdite spojna kosa in hrbtno steno zgoraj na podnožje (2), glejte sliko 8.
Privijte vijaka na ekscentrih (2), glejte sliko 8.
Položaj stroja in podnožja uravnajte z vodno tehtnico.
Fiksirajte noge podnožja.
Podnožje pritrdite na tla z montažnim kompletom za pritrditev na tla (mat. št. 06593051).

Montaža podnožja pod pralni stroj

Pred samo montažo pritrdite spojne kose na podnožje. Potrebovali jih boste za varno povezavo dveh podnožij. Spojne kose pritrdite tudi v primeru, da še nimate drugega podnožja. Tako se boste izognili morebitni zahtevni naknadni namestitvi, spojni kosi pa bodo varno shranjeni.

Postavitev sušilnega stroja levo in pralnega stroja desno: glejte sliko 9.

Postavitev pralnega stroja levo in sušilnega stroja desno: glejte sliko 10.

S cevnimi kleščami zadržite navojne sornike v podnožju in odvijte vse noge podnožja.
Glede na situacijo postavitve odvijte 2 nogi podnožja levo ali desno, glejte sliko 9 ali sliko 10.
Na dno podnožja položite podložke, glejte sliko 9 ali sliko 10.
√ Na podložko položite spojni kos (1), glejte sliko 9 ali sliko 10.
Ponovno privijte 2 nogi podnožja, vendar ju še ne fiksirajte s protimatico.

NAPOTEK

Škoda na pralnem stroju in na talni oblogi.

Izpustite vodo iz pralnega stroja.
Odstranite dozirno enoto.
Pralni stroj lahko položite na stran izključno z vgrajenim transportnim varovalom.
Pralni stroj položite na ravno, mehko podlago (npr. preprogo).

√ Vgradite transportno varovalo, če ste ga predtem odstranili, glejte navodila za uporabo stroja.
√ Pralni stroj položite na stran.
√ Odvijte in odstranite noge pralnega stroja.
Na navojne zatiče nataknite distančne cevke (1), glejte sliko 11.
Staknite podnožje in pralni stroj.
Z notranje strani podnožja z viličastim ključem privijte navojne zatiče. Enakomerno, torej izmenično privijte navojne sornike.
Poravnajte kombinacijo.
√ Na notranjo stran hrbtne stene prilepite tesnilne trakove, kot je prikazano na sliki, glejte sliko 6.
S tremi vijaki z lečasto glavo CEM 4 x 10 pritrdite hrbtno steno na podnožje, glejte sliko 12.
Položaj stroja in podnožja uravnajte z vodno tehtnico.
Spojne kose sklopite na podnožje.
Fiksirajte noge podnožja.
Podnožje pritrdite na tla z montažnim kompletom za pritrditev na tla (mat. št. 06593051).

NAPOTEK

Odstranite transportno varovalo.

Vstavljanje predala

√ Predal položite na izvlečna vodila in ga zaprite.
→ Predal se slišno zaskoči.

Prepričajte se, da se je predal zaskočil v vodila, tako da predal še enkrat odprete in ga z zamahom zaprete.

Poravnavanje sprednje plošče

Sprednji plošči stroja in predala morata biti poravnani. Po montaži je lahko potrebno, da poravnate položaj sprednje plošče podnožja. Na predalu lahko nastavljate višino in nagib sprednje plošče.

Odprite predal.
Uravnavanje višine sprednje plošče:
- Snemite pokrova (A), glejte sliko 13.
- Za nastavitev višine zavrtite kolesce na obeh straneh predala (B).
- Ko je dosežena ustrezna višina, namestite nazaj pokrova.

Uravnavanje nagiba sprednje plošče:
- Za nastavitev nagiba zavrtite palico predala, glejte sliko 14.
Zaprite predal.

Pri postavitvi strojev enega ob drugem: povezovanje podnožij

Podnožji postavite eno ob drugega.

Sprostite protimatice na vseh nogah podnožij.

Odprite spojne kose.

Spojne kose namestite z odprtino okrog noge podnožja, vendar jih še ne fiksirajte s protimatico.

Povezani podnožji morata biti poravnani.

Nastavitev nog podnožja

√ Uporabite vodno tehtnico.
Zavrtite noge podnožja, tako da je podnožje v vodoravnem položaju, glejte sliko 15.
√ Pri kombinaciji več podnožij: dodatno pazite na to, da so vsa nastavljena na enako višino.
Privijte vse protimatice.
