Tipo de producto	Base con cajón para lavadora y secadora
Marca	Miele
Modelo	WTS 510 (ref. 09322300)
Contenido del kit	Base, panel trasero, 2 piezas de conexión, 4 casquillos separadores, 3 tornillos de cabeza redonda CEM 4×10, 4 tornillos sin cabeza M10×40, 10 tiras adhesivas, juego de fijación al suelo (ref. 06593051)
Herramientas necesarias	Nivel de burbuja, llave de horquilla de 18 mm o llave inglesa, destornillador Torx T20 y T30, llave Allen de 5 mm
Compatibilidad	Lavadoras y secadoras Miele no integrables, no utilizable en columna
Funciones principales	Eleva el aparato, ofrece un cajón de almacenamiento, permite la instalación lado a lado con una base idéntica
Altura ajustable	Sí, mediante las patas de la base
Panel frontal	Ajustable en altura e inclinación
Seguridad	Fijación al suelo recomendada con el juego de montaje suministrado; no almacenar materiales inflamables en el cajón
Mantenimiento	No almacenar objetos húmedos o mojados en el cajón; limpiar con un paño húmedo
Material	Acero con revestimiento
Peso estimado	Aproximadamente 15 kg
Dimensiones aproximadas (L × P × A)	600 × 600 × 200 mm
Referencia juego de fijación al suelo	06593051
Número de tornillos suministrados	3 tornillos de cabeza redonda CEM 4×10, 4 tornillos sin cabeza M10×40

Preguntas frecuentes - WTS 510 MIELE

¿Cómo instalar la base Miele WTS 510?

Siga los pasos del manual de montaje: extraiga el cajón, monte la base debajo del aparato tumbándolo de lado, fije el panel trasero con los tornillos suministrados, luego ajuste el nivel y bloquee las patas. Para más detalles, consulte el manual completo.

¿Qué herramientas son necesarias para el montaje?

Necesitará un nivel de burbuja, una llave de horquilla de 18 mm (o llave inglesa), un destornillador Torx T20 y T30, y una llave Allen de 5 mm.

¿La base es compatible con todas las lavadoras Miele?

No, la base es compatible únicamente con lavadoras y secadoras Miele no integrables. No debe utilizarse con aparatos integrables o en columna.

¿Cómo fijar la base al suelo?

Utilice el juego de fijación al suelo referencia 06593051 suministrado. Fije al menos dos patas de la base, una de ellas trasera, preferiblemente en diagonal para una mejor estabilidad.

¿Puedo guardar productos inflamables en el cajón?

No, es peligroso guardar materiales inflamables en el cajón. Guarde solo objetos no peligrosos.

¿Cómo ajustar la altura del panel frontal?

Abra el cajón, retire los tapones (A), luego gire la rueda en ambos marcos para ajustar la altura (B). Vuelva a colocar las tapas después del ajuste.

¿Puedo usar la base con una lavadora y una secadora lado a lado?

Sí, puede instalar dos bases lado a lado para albergar una lavadora y una secadora. Use las piezas de conexión suministradas y asegúrese de que ambas bases tengan la misma altura.

¿Qué hacer si el cajón no encaja correctamente?

Después de empujar el cajón sobre los rieles, ábralo y ciérrelo con ímpetu para que encaje de forma audible. Si no funciona, verifique que esté bien posicionado.

¿Cómo evacuar el agua de la lavadora antes del montaje?

Antes de tumbar la lavadora de lado, vacíe el agua residual usando el programa de vaciado o retirando el filtro de la bomba. Retire también la unidad de dosificación.

¿Es obligatorio retirar las seguridades de transporte después del montaje?

Sí, después de montar la base y enderezar el aparato, recuerde retirar las seguridades de transporte (tornillos de bloqueo) de acuerdo con el manual de instrucciones de la lavadora para evitar daños durante el uso.

MANUAL DE USUARIO WTS 510 MIELE

Zócalo con cajón para lavadoras y secadoras: WTS 510/APCL 041

Piezas necesarias:

Número N° de mat. Denominación

1 09322300 Juego de montaje WTS 510

1 11477320 Juego de montaje APCL 041

Piezas del suministro

Número N° de mat. Denominación

1 Instrucciones de montaje

1 Zócalo WTS 510/APCL 041

1 Zócalo de la pared posterior

2 Pieza de unión

4 Casquillo distanciador

3 Tornillo alomado CEM 4 x 10

4 Tornillos prisioneros M10 x 40 mm

10 Tiras adhesivas para pared posterior

1 06593051 Juego de montaje de la fijación al suelo

Herramienta especial

Número N° de mat. Denominación

Nivel de burbuja

Llave de boca de 18 mm o tenazas para tubos para pernos roscados (cuatro cantos) y patas de la secadora

Destornillador Torx T 20, para pared posterior

Llave macho hexagonal 5 mm (solo para secadora)

Destornillador Torx T30, para tornillos en la excéntrica (solo para secadoras)

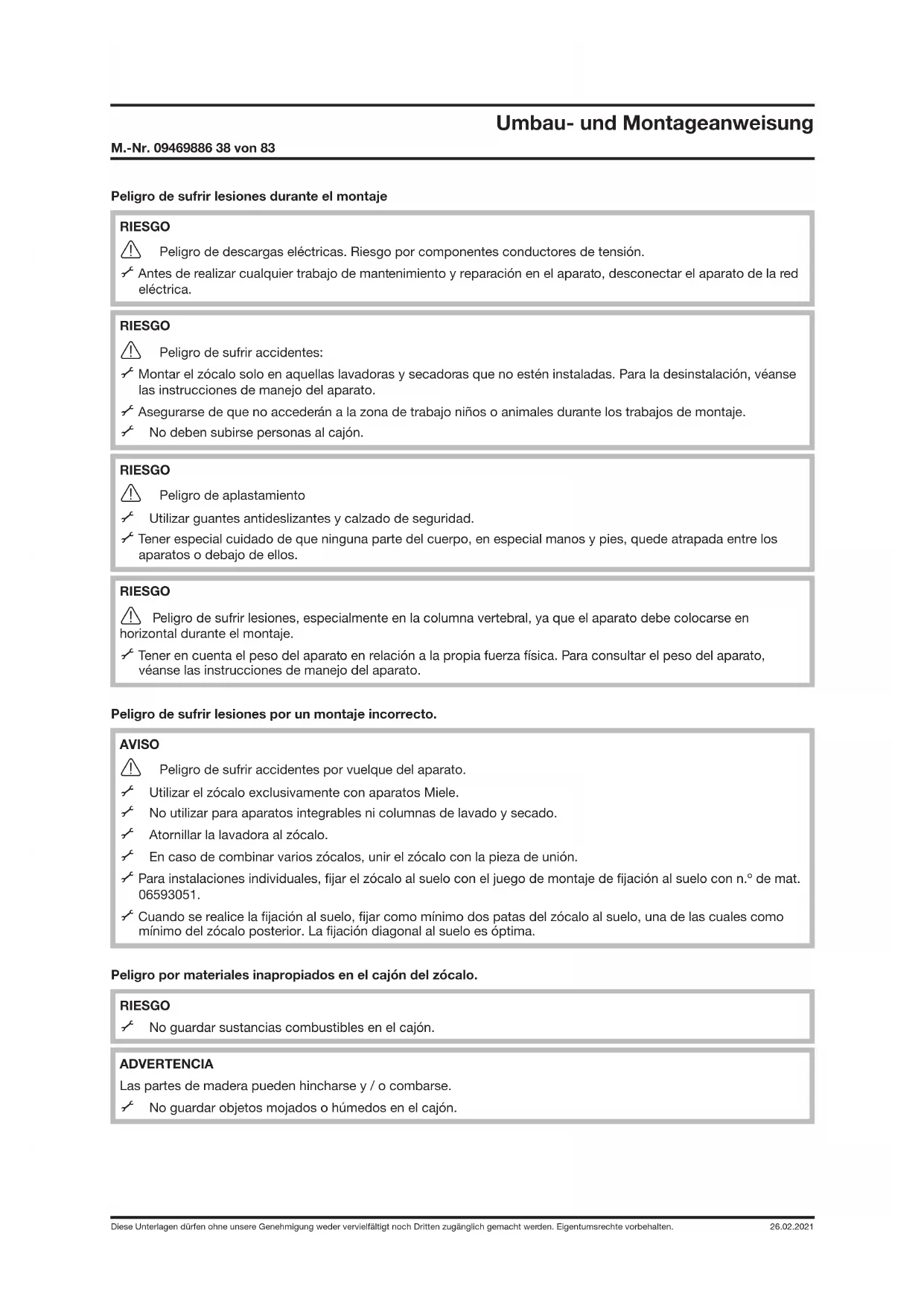

Peligro de sufrir lesiones durante el montaje

RIESGO

Peligro de descargas eléctricas. Riesgo por componentes conductores de tensión.

Antes de realizar cualquier trabajo de mantenimiento y reparación en el aparato, desconectar el aparato de la red eléctrica.

RIESGO

Peligro de sufrir accidentes:

Montar el zócalo solo en aquellas lavadoras y secadoras que no estén instaladas. Para la desinstalación, véanse las instrucciones de manejo del aparato.
Asegurarse de que no accederán a la zona de trabajo niños o animales durante los trabajos de montaje.
√ No deben subirse personas al cajón.

RIESGO

Peligro de aplastamiento

Utilizar guantes antideslizantes y calzado de seguridad.

Tener especial cuidado de que ninguna parte del cuerpo, en especial manos y pies, quede atrapada entre los aparatos o debajo de ellos.

RIESGO

Peligro de sufrir lesiones, especialmente en la columna vertebral, ya que el aparato debe colocarse en montal durante el montaje.

Tener en cuenta el peso del aparato en relación a la propia fuerza física. Para consultar el peso del aparato, véanse las instrucciones de manejo del aparato.

Peligro de sufrir lesiones por un montaje incorrecto.

AVISO

Peligro de sufrir accidentes por vuelque del aparato.

Utilizar el zócalo exclusivamente con aparatos Miele.

No utilizar para aparatos integrables ni columnas de lavado y secado.

Atornillar la lavadora al zócalo.

En caso de combinar varios zócalos, unir el zócalo con la pieza de unión.

Para instalaciones individuales, fijar el zócalo al suelo con el juego de montaje de fijación al suelo con n.º de mat. 06593051.

Cuando se realice la fijación al suelo, fijar como mínimo dos patas del zócalo al suelo, una de las cuales como mínimo del zócalo posterior. La fijación diagonal al suelo es óptima.

Peligro por materiales inapropiados en el cajón del zócalo.

RIESGO

No guardar sustancias combustibles en el cajón.

ADVERTENCIA

Las partes de madera pueden hincharse y / o combarse.

No guardar objetos mojados o húmedos en el cajón.

Montaje del zócalo

Extraer el cajón del zócalo

Sacar el cajón hasta el tope, ver fig. 2.
Presionar el cierre y al mismo tiempo extraer hacia arriba el cajón, ver fig. 3.

Montar el zócalo debajo de la secadora

√ Vaciar el depósito de agua condensada.
Introducir completamente las patas de la secadora con unas tenazas para tubos.
Desenroscar del zócalo los tornillos prisioneros con una llave macho hexagonal de 5 mm (A) y desecharlos, ver fig. 4.
Enroscar los tornillos prisioneros suministrados 10 x 40 mm hasta el tope en los pernos roscados (B), ver fig. 4.

AVISO

⚠️ Riesgo de aplastamiento, ya que los dedos pueden quedarse pillados entre la carcasa de la secadora y los tornillos prisioneros. ✗ No levantar la secadora por las esquinas.

Levantar la secadora por el zócalo e introducir los tornillos prisioneros en las aberturas de las patas de la secadora, ver fig. 5.
Colocar las cintas selladoras en la parte interior de la pared posterior, ver fig. 6.
En la pared trasera de la secadora, soltar los tornillos de las excéntricas (1), ver fig. 7

Una vez sueltos los tornillos, las excéntricas se pueden desplazar fácilmente. Para un emplazamiento seguro, las excéntricas deben volverse a colocar en posición de partida: diente de trinquete en la parte inferior izquierda, en ángulo de 20° (1), ver fig. 7.

Con 1 tornillo de cabeza de lenteja CEM 4 x 10, atornillar la pared posterior en el zócalo, abajo (2) ver fig. 7.
Colgar las piezas de unión (3) en los tornillos de las excéntricas, ver fig. 7.
Con 2 tornillos de cabeza de lenteja CEM 4 x 10, atornillar las piezas de unión y fijar la pared posterior a la parte superior del zócalo (1), ver fig. 8.
Apretar fuertemente los tornillos (2) en las excéntricas, ver fig. 8.
Equipar el aparato y el zócalo con un nivel de burbuja.
Asegurar las patas del zócalo.
Fijar el zócalo al suelo con el juego de montaje de fijación al suelo con n.° de mat. 06593051.

Montar el zócalo debajo de la lavadora

Antes del montaje, apretar las piezas de unión al zócalo. Se pueden utilizar para unir dos zócalos entre sí. Apretar también las piezas de unión incluso si no existe un segundo zócalo. Así se evita un reequipamiento posterior y costoso y las piezas de unión se conservan más seguras.

Emplazamiento secadora a la izquierda y lavadora a la derecha: ver fig. 9.

Emplazamiento lavadora a la izquierda y secadora a la derecha: ver fig. 10.

Sujetar los pernos roscados al zócalo y soltar las patas del zócalo.
Desenroscar 2 patas del zócalo a la izquierda o a la derecha dependiendo de la situación de emplazamiento, ver fig. 9 o fig. 10.
Colocar la arandela en la bandeja de suelo, ver fig. 9 o fig. 10.
Colocar la pieza de unión (1) en la arandela, ver fig. 9 o fig. 10.
Atornillar otra vez las 2 patas del zócalo, pero no fijarlas todavía con la contratuerca.

ADVERTENCIA

Daños en la lavadora y en el revestimiento del suelo.

Evacuar el agua de la lavadora.
√ Extraer la unidad de dosificación.
Colocar la lavadora exclusivamente con seguro de transporte incorporado en el lateral.
Colocar la lavadora sobre una base plana y blanda (p. ej. alfombra).

Montar el seguro de transporte en caso de que haya sido retirado, véanse las instrucciones de manejo del aparato.

√ Volcar la lavadora sobre uno de sus lados.
Desenroscar y retirar las patas de la lavadora.
Introducir el casquillo distanciador (1) en los tornillos prisioneros, ver fig. 11.
Ensamblar el zócalo y la lavadora.
Apretar con una llave de boca para tubos los pernos roscados desde la parte interior del zócalo. Apretar los pernos roscados homogéneamente, es decir, de forma alterna.
Levantar la combinación.
Colocar las cintas selladoras en la parte interior de la pared posterior, ver fig. 6.
Con 3 tornillos de cabeza de lenteja CEM 4 x 10, atornillar la pared posterior en el zócalo, ver fig. 12.
Equipar el aparato y el zócalo con un nivel de burbuja.
Plegar las piezas de unión en el zócalo.
Asegurar las patas del zócalo.
Fijar el zócalo al suelo con el juego de montaje de fijación al suelo con n.° de mat. 06593051.

ADVERTENCIA

Retirar el seguro de transporte.

Colocar el cajón

Colocar el cajón sobre las guías de extracción y cerrar el cajón.

El cajón encaja de manera audible.

Para cerciorarse de que el cajón encaja en las guías de extracción, abrir de nuevo el cajón y volver a cerrarlo con fuerza.

Nivelar el panel frontal

El frontal del aparato y el panel frontal del cajón deben estar alineados. Tras el montaje puede ser necesario nivelar el panel frontal. En el cajón puede colocarse la altura y la inclinación del panel frontal.

√ Abrir el cajón.
Nivelar la altura del panel frontal:

- Retirar las tapas (A), ver fig. 13.

• Para ajustar la altura, girar la rueda en ambos marcos (B).
• Una vez alcanzada la altura adecuada, colocar de nuevo las caperuzas.

√ Nivelar la inclinación del panel frontal:

- Para ajustar la inclinación, girar las barras reling, ver fig. 14.

Cerrar el cajón.

En el montaje de los aparatos, unir los zócalos entre sí

Colocar un zócalo junto al otro.

Aflojar las contratuercas en todas las patas del zócalo.

Desplegar las piezas de unión.

Colocar las piezas de unión con la abertura en torno a la pata del zócalo, pero no fijarlas todavía con la contratuerca.

→ Ambos zócalos unidos deben estar alineados.

Ajustar las patas del zócalo

Utilizar el nivel de burbuja.
Girar las patas del zócalo hasta que el zócalo esté horizontal, ver fig. 15.
En caso de combinar varios zócalos: cerciorarse adicionalmente de que la altura ajustada sea igual en todos.
Apretar todas las contratuercas.
