W 1918 - Lavadora MIELE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora de carga frontal
Marca	Miele
Modelo	W 1918
Dimensiones (alto x ancho x fondo)	85 cm x 60 cm x 60 cm (aprox.)
Peso	Aprox. 80 kg
Voltaje / Frecuencia	120/208-240 V, 60 Hz, 15 A
Consumo de energía	15 A máx.
Capacidad de carga	No especificado en el manual, estimado 6-7 kg
Programas de lavado	Algodón, Planchado Permanente, Fina/Delicada, Lana, Almidón, Centrifugado, Desagüe, Enjuague
Opciones de lavado	Prelavado, Agua adicional, Lavado suave, Lavado rápido
Velocidad de centrifugado	Seleccionable, sin centrifugado final disponible
Inicio retardado	Hasta 9 horas 30 minutos
Seguro de programa (bloqueo para niños)	Sí, activable mediante combinación de botones
Material de la tina	Acero inoxidable
Sistema de conexión a tierra	Sí, cable con clavija de puesta a tierra NEMA 14-30P
Presión de agua	15-145 psi (1-10 bar)
Conexión de agua caliente	Sí, temperatura recomendada 55-60°C
Altura máxima de desagüe	1 m
Longitud de manguera de desagüe	1.5 m (extensible hasta 5 m)
Limpieza bomba y filtro	Sí, acceso frontal, limpiar objetos extraños
Funciones de seguridad	Bloqueo de puerta, seguro contra niños, apagado por desequilibrio

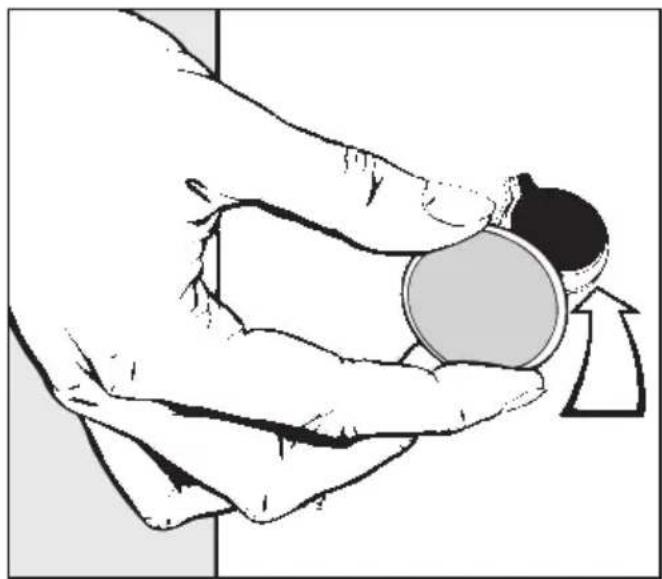

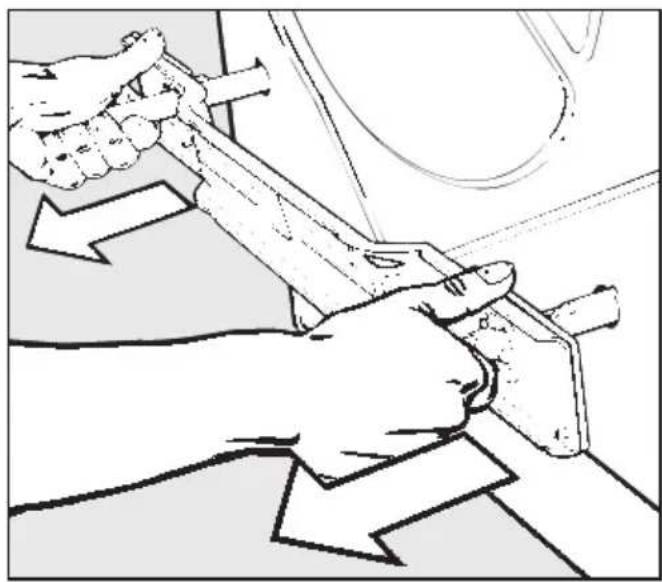

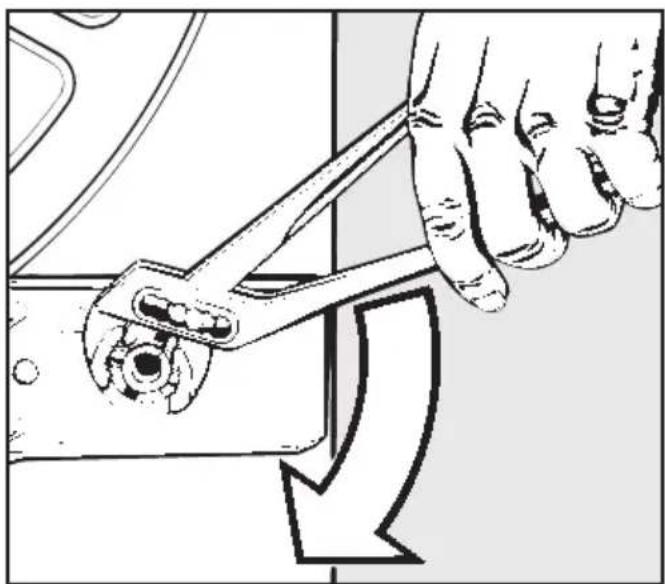

Instalación recomendada	Suelo de concreto, nivelar patas, retirar puntales de transporte
Servicio técnico	Miele México: (55) 85 03 98 73, [e-mail]

Preguntas frecuentes - W 1918 MIELE

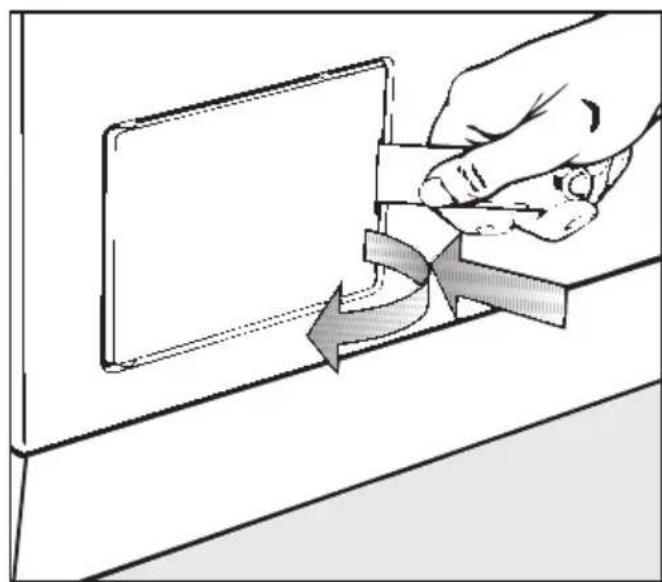

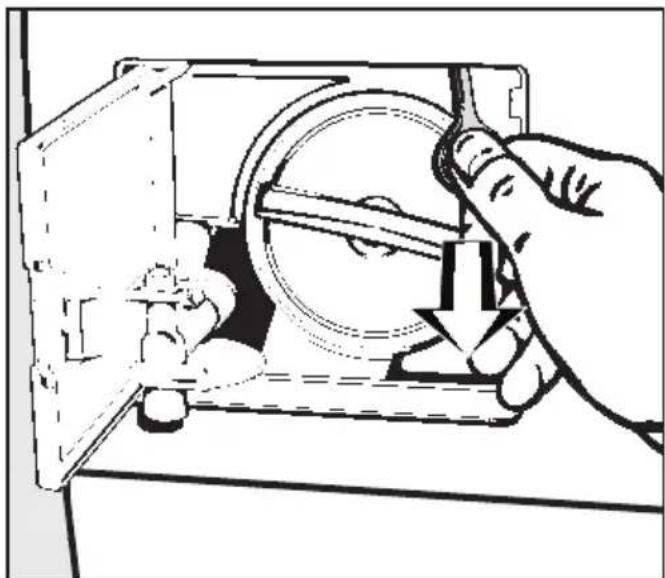

¿Cómo abrir la puerta si se interrumpe la energía eléctrica?

Abra el depósito de detergente, retire la herramienta, abra la puerta del filtro atrapapelusa, desagüe la lavadora (ver manual), y luego jale hacia abajo el anillo en el extremo superior derecho del área de acceso.

¿Qué hacer si el programa no arranca?

Verifique que la puerta esté cerrada, la máquina conectada, el fusible no esté fundido, y que el selector de programas esté en 'Finish/Start' (Inicio/Fin). Luego seleccione un programa.

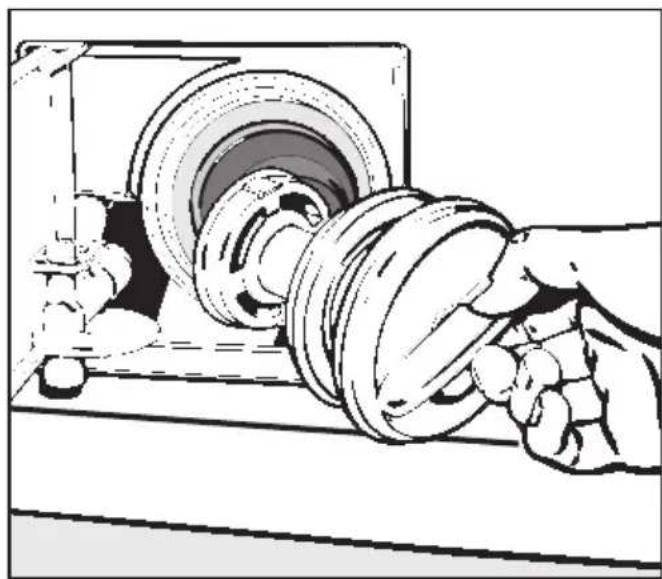

¿Cómo limpiar la bomba de desagüe y el filtro atrapapelusa?

Retire la herramienta detrás del depósito de detergente, coloque un recipiente de 2 litros bajo el tubo de desagüe, gire la tapa del filtro 2-3 veces para drenar agua, luego retire objetos extraños y limpie el interior. Vuelva a colocar el filtro y ejecute un programa de enjuague.

¿Cómo activar el seguro del programa (bloqueo para niños)?

Apague la máquina, cierre la puerta, ponga el selector en 'Finish/Start', dentro de 4 segundos presione 'ON/OFF' y luego 'Water plus' 4 veces. Los indicadores parpadearán. Gire el selector a 'WOOLENS cold' y presione 'Water plus' 2 veces para activar. Finalice con 'ON/OFF'.

¿Por qué se forma demasiada espuma?

Use detergente de baja espuma adecuado para lavadoras de carga frontal. Siga las instrucciones del paquete, ajuste según dureza del agua y carga. Reduzca la cantidad si la ropa está poco sucia.

¿Cómo seleccionar la velocidad de centrifugado?

Gire el selector de velocidad de centrifugado a la opción deseada. Está disponible la opción 'Sin centrifugado final' para evitar arrugas si no retira la ropa inmediatamente.

¿Qué programas están disponibles?

Los programas incluyen Algodón, Planchado Permanente, Fina/Delicada, Lana, Almidón, Centrifugado, Desagüe y Enjuague. Cada uno tiene opciones como Prelavado, Agua adicional, Lavado suave y Lavado rápido.

¿Cuáles son los requisitos de conexión eléctrica?

Requiere una toma de corriente de 120/208-240 V, 15 A, 60 Hz con conexión a tierra. El cable termina en clavija NEMA 14-30P. Si no tiene la línea adecuada, puede usar un 'Paquete de Fácil Instalación' opcional.

¿Cómo nivelar la lavadora?

Incline la máquina, destornille las patas según sea necesario con un desarmador, nivele usando un nivel de burbuja, luego apriete los anillos aseguradores contra la base. Asegúrese de que las patas estén firmes contra el suelo.

¿Qué hacer si la ropa sale muy mojada después del centrifugado?

Posibles causas: velocidad de centrifugado baja, carga desequilibrada o bomba/filtro obstruidos. Seleccione una velocidad mayor, mezcle prendas grandes y pequeñas, o limpie la bomba y el filtro.

MANUAL DE USUARIO W 1918 MIELE

Manual de Uso y Operación Lavadora W 1918

Para prevenir accidentes y

daños en la máquina,

lea este manual

antes

de instalarla o utilizarla.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES 3

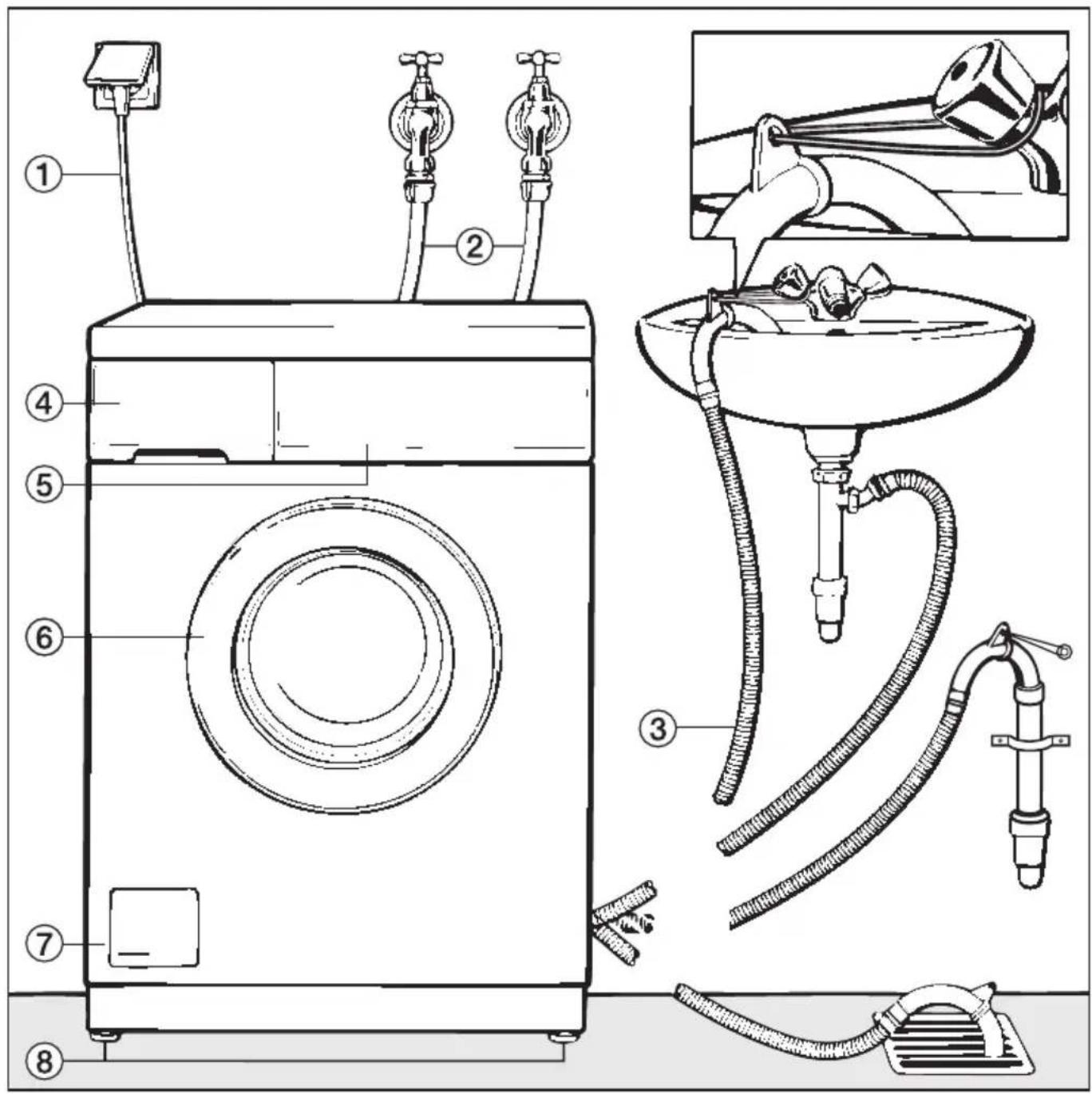

Guía de la máquina 5

Antes de usar la lavadora 6

Cómo usar la lavadora....7

1. Prepare y clasifique la ropa sucia ....7
2. Coloque la carga en la lavadora .... 8
3. Para añadir el detergente ..... 9

Detergente 10

Suavizante de agua....10

Suavizante de telas 11

Almidón 11

Cómo usar el programa "Starch" (Almidón)....11

Colorante de telas 11

Uso de la lavadora 12

1. Selección de la velocidad del centrifugado ..... 12

2. Selección de opciones necesarias de lavado

(si se requieren)....13

Uso de la lavadora 15

1. Para empezar un programa....15

Programas especiales....15

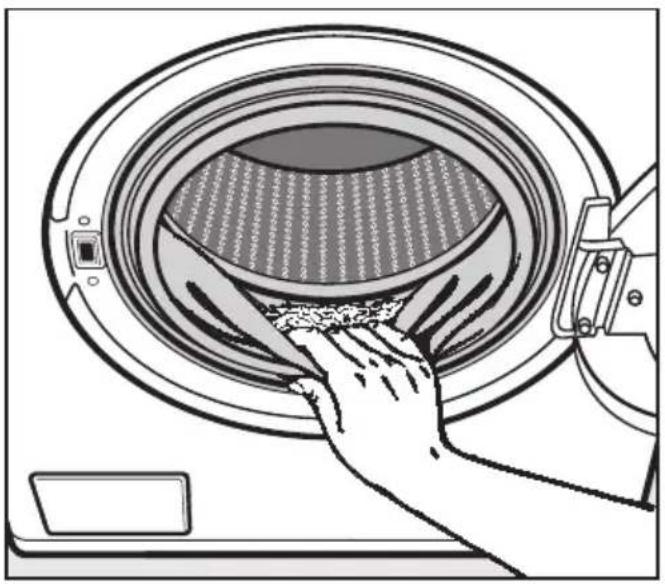

1. Para sacar la ropa lavada ..... 15

Guía de programas 16

Seguro del Progrmaa de la Lavadora....18

Cuidado de la lavadora 20

Limpieza de la lavadora 20

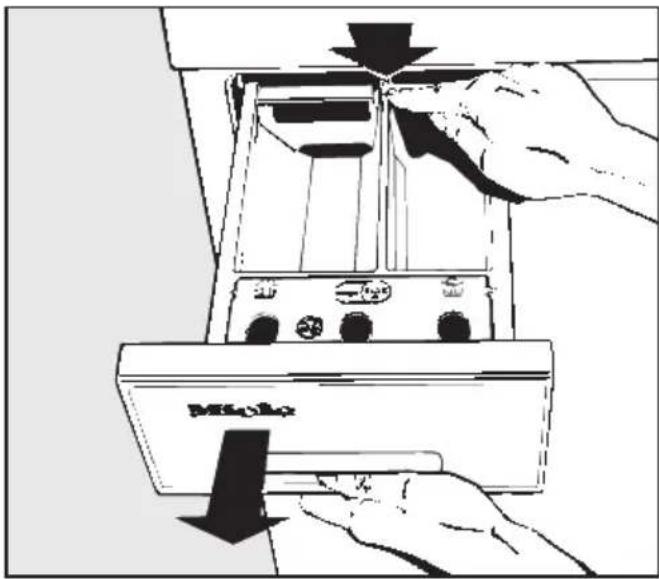

Limpieza del depósito de detergente ..... 20

Limpieza de la bomba de desagüe y del filtro para atrapapelusa ..... 21

Guía Rápida 23

Preguntas más comunes....23

Cómo abrir la puerta de la tina si se interrumpe la energia eléctrica . . . . . . . 27

Servicio posterior a la venta 28

Actualización de PC 28

Instrucciones de instalación 29

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

⚠ AVERTENCIA - Para reducir el riesgo de incendio, descargas eléctricas, o lesiones a las personas que utilicen la lavadora, siga las instrucciones de seguridad básicas que se indican a continuación:

Lea todas las instrucciones antes de usar la lavadora.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este aparato debe conectarse a tierra. En caso de que no funcione o sufra alguna falla, la conexión a tierra reducirá el riesgo de sufrir descargas eléctricas al proporcionar un paso de menor resistencia a la energía eléctrica.

Este aparato está equipado con un cable que cuenta con conductor de conexión a tierra y una clavija de puesta a tierra. La clavija debe introducirse en una toma de corriente instalada correctamente y conectada a tierra conforme a los códigos y reglamentos locales.

ADVERTENCIA - Si se conecta incorrectamente el conductor de puesta a tierra del equipo se corre el riesgo de sufrir una descarga eléctrica. Pida a un electricista calificado que revise la conexión si tiene dudas al respecto.

No modifique la clavija que viene incluida con el aparato - si no entra en la toma de corriente, solicite a un electricista calificado que instale una toma adecuada.

No lave artículos que hayan sido limpiados, lavados, remojados o salpicados con gasolina, solventes para lavado en seco u otras sustancias inflamables o explosivas, toda vez que desprenden vapores que podrían incendiarse o explotar. No agregue gasolina, solventes para lavado en seco u otras sustancias inflamables o explosivas al agua de la lavadora. Estas sustancias desprenden vapores que podrían incendiarse o explotar.

En determinadas circunstancias, puede producirse hidrógeno en un sistema de agua caliente que no se haya usado en 2 semanas o más. EL HIDRÓGENO ES EXPLOSIVO. Si el sistema de agua caliente no se ha utilizado durante ese tiempo, antes de operar la lavadora, abra todas las llaves del agua caliente y deje salir el agua durante varios minutos. Esto liberará el hidrógeno que se haya acumulado. Dado que el gas es inflamable, no fume ni use una flama abierta mientras se esté liberando el hidrógeno.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

No permita que los niños jueguen con el aparato. Extreme precauciones si usa la lavadora donde hay niños.
Antes de poner su lavadora fuera de servicio o desecharla, quítele la puerta.
No meta las manos a la lavadora si la tina está en movimiento.
No instale ni almacene la lavadora a la intemperie.
No trate de forzar los controles.
No repare ni reemplace ninguna de las partes del aparato, ni intente darle servicio a menos que se reco-miende de manera específica en este instructivo.
Si el cordón de alimentación es dañado, este debe ser reemplaza-do por un cordón especial o ensamble disponible por parte del fabricante o su agente de servicio.
Si tiene alguna duda, su sistema eléctrico debe ser checado por una persona calificada (electricista). El proveedor no puede ser responsable por los daños originados debido a las carencias o uso inadecuado de un efectivo sistema eléctrico.

CONSERVE ESTE INSTRUCTIVO

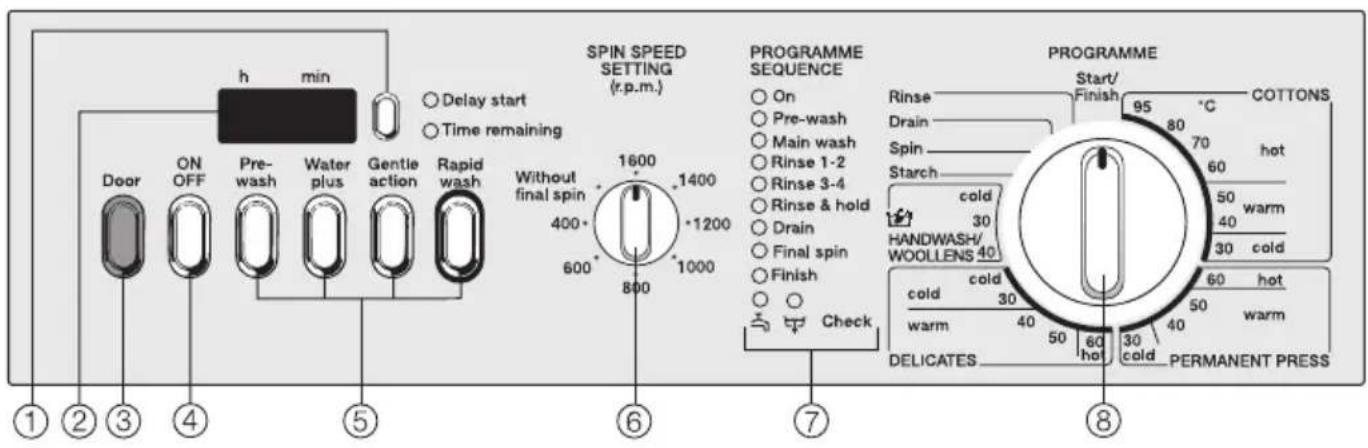

①Botón "Delay start" (Inicio Retrasado)
②Pantalla de Tiempo "horas, mins"
③Botón "Door" (Puerta); abre la puerta de la tina
④Botón "ON/OFF" (Encendido/Apagado); Enciende y apaga la máquina o inter-rumpe el programa

⑤Botóns opciones de lavado
⑥Selector de velocidad de centrifugado
⑦Indicadores de secuencia de programa
⑧Selector de programa

El aparato debe instalarse correctamente antes de usarlo por primera vez. Vea las "Instrucciones de Instalación" (Installation instructions).

Antes de usar la lavadora, debe correr-se un programa sin prendas ni deter-gente para eliminar el agua residual que hubiera quedado del proceso de prueba en la fábrica.

■ Cierre la puerta de la lavadora.
■ Oprima el botón "On/Off" (Encendido/apagado).
■Oprima el botón de "Rapid wash" (Lavado rápido).
■Mueva el selector de programa a "COTTONS 140°F" (ALGODON).
■Cualquier residuo de agua se eliminará durante el programa de lavado.

Residuos de Dureza del Agua

La cantidad de detergente que se necesita para lavar ropa, depende de varios factores, incluyendo la dureza del agua en su zona. Puede utilizar un eliminador de dureza de agua en el compartimento del detergente.

■ Mueva el disco a la selección deseada. Utilice la herramienta proporcionada con la máquina. Se localiza detrás del compartimento de detergente, al lado izquierdo (ver Limpieza y Cuidado).

1 = suave, 4 = agua muy dura

1. Prepare y clasifique la ropa sucia

■Vacíe todos los bolsillos.

⚠ Los objetos extraños que se dejan en los bolsillos (e.g. clavos, sujetadores de papel, etc.) pueden ocasionar daños a la ropa y a la máquina.

■Clasifique la ropa sucia.

Lave solamente artículos que ostenten la etiqueta de lavado en máquina por parte del fabricante. La mayoría de las prendas cuentan con una etiqueta de cuidado de la tela en el cuello o en la costura lateral. Clasifique la ropa por color e instrucciones de cuidado.

■ Trate las manchas previamente.

Las manchas difíciles (sangre, huevo, café, té etc.) o áreas muy sucias (cue- llos y puños) debe tratarse previamente con un removedor de manchas o con una pasta hecha con detergente en polvo y agua tibia.

• Las telas oscuras con frecuencia "se despintan" las primeras veces que se lavan. Deben lavarse varias veces por separado antes de ser incluidas en una carga mixta.
• Remueva cualquier pesa de plomo o correas de las cortinas antes de la-varlas.
• Las varillas sueltas de los sostenes deben removerse o coserse antes de lavarlos.
• Las prendas de lana y las tejidas deben voltearse hacia dentro.
• Cierre los cierres, ganchos y ojales antes de lavar.

2. Coloque la carga en la lavadora

■ Apague la lavadora, presionando el boton "On/Off" (Encendido/Apagado).
■ De vuelta al selector de programas a "Finish/Start" (Inicio/Fin).
■ Abra la puerta de la tina oprimiendo el botón "Door" (Puerta).
■ Coloque la ropa en la tina. Para mejores resultados, lave cargas mixtas de prendas pequeñas y grandes. Esto mejora la eficacia del lava-do y ayuda a distribuir las prendas de manera uniforme.

Nota: Si sobrecarga la lavadora afectará los resultados del lavado y las prendas saldrán arrugadas.

■Cierre la puerta de la tina.

Para evitar daños al empaque de la puerta y a la ropa, verifique que no haya quedado atrapada ninguna prenda entre la puerta de la tina y el empaque.

3. Para añadir el detergente

■Jale del depósito de detergente y vierta el detergente en los compartimentos.

卍 = Detergente para el lavado principal

= Solo añada detergente (^1/_4 la cantidad total de detergente recomendada de a este compartimento si la opción de prelavado se ha seleccionado.

✿= Suavizante de telas o almidón líquido.

■ Cierre el compartimento de detergente.

⚠️ No utilice detergentes que contengan solventes químicos.

Sólo use detergente de alto rendimiento y baja espuma elaborado especialmente para lavadoras con puerta al frente.

Para telas de lana y mezclas de lana use un detergente elaborado para lana.

Siga las instrucciones del paquete del detergente para usarlo en la forma y la cantidad correctas. Ajuste la cantidad de detergente si la carga es más pequeña o está más o menos sucia de lo normal.

Agregue detergente en el depósito j al principio de cada programa.

Sólo agregue detergente ( ^1/_4 de la cantidad total recomendada 📁si selecciona la opción de "Pre-wash" (Pre-lava-do).

Si selecciona la opción de "Pre-wash" (Pre-lavado) y está utilizando detergente líquido, ponga el detergente líquido en el depósito. Esto impedirá que el detergente del lavado final se usen en la primera etapa de lavado de la opción "Pre-wash" (Pre-lavado).

No use blanqueador de cloro!

Dureza del agua

Si el nivel de dureza del agua fluctúa entre 2 y 3, el agua puede suavizarse para reducir el consumo de detergente.

Use la cantidad recomendada del detergente para el nivel de dureza 1 y después agregue suavizante de agua al depósito de detergente.

Suavizante de telas

El suavizante que se agrega al programa de lavado es para que las telas se sientan más suaves y reducirá la estática en la secadora.

■ Abra la tapa del compartimento ✿.

■Vierta suavizante líquido de telas en el compartimento Ⓧsegún la cantidad recomendada por el fabricante. No exceda el nivel máximo marcado adentro del compartimento, ya que el exceso activará antes de tiempo el sifón y se desperdiciará el suavizante.
■ Cierre la tapa del compartimento y empuje el depósito hacia adentro.

I suavizante saldrá durante el ciclo de enjuague final. Una pequeña cantidad de agua permanecerá en el compartimento al finalizar el programa.

Nunca mezcla suavizante de telas y almidón en el compartimento ⚙, ya que esto taparía la salida del depósito.

Almidón

El almidón puede incluirse en cualquier programa de lavado como parte del enjuague final o puede agregarse por separado.

■ Abra el compartimento ✿.
■ Vierta el suavizante líquido de telas en el compartimento ⚙ según la cantidad recomendada por el fabricante. No exceda el nivel máximo marcado adentro del compartimento, ya que el exceso activará antes de tiempo el sifón y se desperdiciará el suavizante.
■Cierre la tapa del compartimento y empuje el depósito.
■El almidón saldrá durante el enjuague final.

Cómo usar el programa "Starch" (Almidón)

■Agregue en el compartimento la cantidad de almidón recomendada en el paquete ⊥.
■ Mueva el selector de programas hacia "Starch" (Almidón).
■ Seleccione una velocidad de centrifugado.
■ Oprima el botón "START" (Arranque).

Si almidona con frecuencia, limpie el depósito y en especial el tubo del sifón y el ducto del suavizante de telas. Vea "Limpieza del depósito de detergente".

Colorante de telas

■ No utilice colorantes para telas en esta lavadora.

4. Selección de la velocidad del centrifugado

La velocidad de centrifugado será seleccionada automáticamente por default según cada programa. Sin embargo, puede ajustar la velocidad de centrifugado dentro de los parámetros indicados a continuación.

■ Seleccione la velocidad del centrifugado final.

Velocidades de centrifugado disponibles

Sin centrifugado final

Al termino del enguaje final las prendas quedarán en agua. Esto evitará que las prendas se arruguen en caso de no retirarlas de inmediato al terminar el programa de lavado.

5. Selección de opciones necesarias de lavado (si se requieren)

Pre-wash

Water plus

Gentle wash

Rapid wash

■ Presione el botón de las opciones de lavado que desee seleccionar.

Pre-lavado

Para prendas muy sucias donde es necesario un pretratamiento para quitar manchas superficiales.

Disponible en los programas de "COTTONS" (ALGODÓN),

"PERMANENT PRESS" (PLANCHADO PERMANENTE) y "FINE/DELICATES" (FINA/DELICADA).

Enjuague Adicional

Un enjuague final adicional para quitar residuos de detergente y fragancias para pieles y olfatos delicados.

Disponible en los programas para "COTTONS" (ALGODON) y

"PERMANENT PRESS" (Planchado Permanente).

Lavado suave

El movimiento de la tina se disminuye a la mitad para un lavado suave de prendas ligeramente manchadas, o telas delicadas que de otra manera tienden a apelmazarse.

Disponible en los programas para "COTTONS" (ALGODON) y

"PERMANENT PRESS" (PLANCHADO PERMANENTE).

Lavado Rápido

Permite un ciclo de lavado rápido (aprox. 38 minutos)y puede ser utilizado con o sin un pre-lavado.

Disponible en todos los programas.

6. Selección de Inicio Retardado

Si se desea, se podrá retardar el inicio del programa de lavado para obtener descuentos en las tarifas de energía eléctrica o para terminar una carga de lavado más tarde.

La pantalla mostrará el tiempo que falta del programa de lavado y el tiempo que falta para que el programa de "Start delay" (Inicio retardado) empiece.

Inicio Retardado

Una vez que la máquina se haya encendido, el indicador de "Delay start" (Inicio retardado) parpadeará. Se podrá demorar el inicio del programa hasta 9 horas y 30 minutos.

■Presione el botón "Delay Start" (Inicio Retardado) hasta que el tiempo de atraso deseado aparezca en el "Time display" (Pantalla del Tiempo).

El tiempo aparece en aumentos de 30 minutos hasta llegar a 9 horas y 30 minutos.

Cancelación del Inicio Retardado

■ Oprima el botón de Inicio Retardado hasta que la pantalla esté en blanco. Tiempo faltante.

7. Para empezar un programa

■ Para encender la lavadora, presione el botón "ON/OFF" (Encendido/Apagado).
■ Para seleccionar el programa deseado, de vuelta al selector del programa en o contra la dirección de las manecillas del reloj.

Para más detalles sobre la selección del programa ver la tabla de "Programas".

Programas especiales

LANA

Programa de cuidado especial para prendas de lavado a mano o prendas de lana y mezclas de lana que se pueden lavara en lavadora. Una temperatura de lavado tibio, bajo nivel de agua y movimiento delicado limpian y mantienen en forma sus prendas.

Enjuague Lento

La ropa solo se enjuagua y centrifuga en este programa.

Almidón

Este programa se utiliza para almidonar sin lavar. Para mas detalles ver "Detergent/ Using the "Starch" program". (Detergente/utilizar el programa de "almidonado")

8. Para sacar la ropa lavada

■ Apague la lavadora utilizando el botón de "ON/OFF" (ENCENDIDO/APAGADO) y de vuelta al selector del programa a "Finish/Start" (INICIO/FIN).
■ Abra la puerta de la tina presionando el botón "Door" (Puerta).

No intente sacar la ropa de la lava- dora si la tina está girando. Podría lastimarse seriamente. Si la tina gira con la puerta abierta, contacte al Departamento de Servicio Técnico de Mieles.

■Saque la ropa lavada.

■ Verifique que no haya prendas pequeñas atrapadas dentro de los dobleces del empaque de la puerta.

Verifique que no hayan quedado prendas dentro de la tina. Las prendas que se queden inadvertamente dentro de la lavadora podrán dañarse durante el siguiente ciclo de lavado. (Ej. encogerse o decolorarse).

Guía de programas

Temperatura Símbolos Tela
Cottons (Algodón)Opciones de lavado disponibles: Prelavado, Agua adicional, Lavado suave, Lavado Rápido
90 °C80 °C / caliente	[IMAGE]–	blancos	sábanas 100 % algodón, pañales de tela,toallas, etc. que deban esterilizarse. No seuse para prendas con elástico.
70 °C60 °C / caliente	[IMAGE]–	prendas	blancas resistentes-
50 °C / tibia [IMAGE]	[IMAGE]	Colores claros Colores sólidos
40 °C / tibia [IMAGE]	[IMAGE]	colores brillantes
30 °C / fría	[IMAGE]	colores obscuros	Prendas color negro, cargas mezclads.
PERMANENT PRESS (PLANCHADO PERMANENTE)Opciones de lavado disponibles: Prelavado, Agua adicional, Lavado suave, Lavado Rápido
60 °C / caliente	[IMAGE]	–	prendas blancas
50 °C / tibia [IMAGE]	[IMAGE]	colores claros
40 °C / tibia [IMAGE]	[IMAGE]	colores brillantes
30 °C / fría [IMAGE]	[IMAGE]	colores obscuros y telas sensibles a la temperatura	Spandex, microfibras, etc.
FINE / DELICATES (FINA / DELICADOS)Opciones de lavado disponibles: Prelavado, Lavado Rápido
50 °C / tibia	[IMAGE]	[IMAGE]	prendas blancas
40 °C / tibia [IMAGE]	[IMAGE]	colores claros
30 °C / fría [IMAGE]	[IMAGE]	colores obscuros
fría / fría [IMAGE]– encaje o telas billosas,bordados.
WOOLENS (Lana) Sin opciones de lavado disponibles
40 °C [IMAGE]	colores claros Para lana lavable a mano y a máquina ymezclas de lana (Ej. lana de borrego,chashmere, mohair, angora, etc.)
30 °C [IMAGE]	colores obscuros
fría / fría	–	–	lanas delicadas
Starch (Almidonado) Sin opciones de lavado disponibles
Spin (Centrifugar) Sin opciones de lavado disponibles
Drain (Desaguar) Sin opciones de lavado disponibles
Fine rinse (Enjuague delicado) Sin opciones de lavado disponibles

Para cancelar un programa

■ Mueva el selector de programas a "Finish/Start" (Fin/Inicio).

Para interrumpir un programa

■ Oprima el botón "ON/OFF" (Encendido/Apagado).

Para continuar el programa, vuelva a encender la máquina.

Para cambiar un programa seleccionado incorrectamente

■Mueva el selector de programas a "Finish/Start" (Fin/Inicio).

Sólo cuando la luz de la lámpara está encendida podrá seleccionarse un nuevo programa.

Para cambiar un programa al que se le ha activado el seguro utilizando el Seguro contra Niños, consulte la sección de "Funciones Programables".

Para omitir una etapa del programa

Para omitir un programa primero se debe llegar a una etapa del programa. Cuando la lámpara indicadora de secuencia de la etapa del programa que usted desea omitir se ilumina:

■ Mueva el selector del programa a "Finish/Start" (Fin/Inicio).

Tan pronto como la lámpara indicadora de la secuencia del programa de la etapa que usted desea comienza a centellear:

■Mueva el selector de programas al programa deseado.

Seguro del Programa

Cuando se activa seguro del programa, la lavadora ignorará cualquier cambio realizado despues de los primeros 3 minutos de funcionamiento. Por ejemplo: si el selector de programas se mueve a una selección distinta o se selecciona una función adicional después de los primeos 3 minutos, la lámpara "On" parpadeará, indicando que el Seguro contra niños se ha activado. Sin embargo, el programa continuará sin interrupción. Esto evita que los niños cambien o detengan inadvertamente un programa de lavado al jugar con los controles.

Si el Selector de programa es movido hacia su posición original, la lámpara de "On" (encendido) dejará de parpa-dear.

Para cambiar un programa una vez que se haya activado el Seguro:

■Ponga el Selector de Programas a "Finish/Start" (Inicio/Fin).

Despues de aproximadamente 30 segundos, los indicadores de secuencia empezarán a parpadear sucesivamente. Se podrá seleccionar un nuevo programa, tan pronto como el indicador "On" (Encendido) sea el único que esté iluminado.

Para activar el Seguro del Programa

1. Apague la máquina, cierre la puerta y libere todos los botones oprimidos. Ponga el Selector de Programas en "Finish/Start" (Inicio/Fin).

Siga los pasos 2 y 3 dentro de 4 segundos.

1. Oprima el botón "ON/OFF" (Encendido/apagado).

2. Oprima el botón de "Water plus" (Agua adicional) 4 veces (Ej. presione hacia adentro y hacia afuera 2 veces). El indicador de "ON" (Encendido) se iluminará, los indicadores "Pre-wash" (Pre-lavado) y "Main wash" (lavado principal) parpadearán.

3. Ponga el selector de programas a "WOOLENS cold" (lana fría).

4. Oprima el botón de "Water plus" (Agua adicional) dos veces (Ej. presione hacia adentro y hacia afuera una vez) para fijar la función "on/off" (encendido/apagado). El indicador de "Rinse 1-2" (Enjuague) se encenderá cuando su función se ha activado.

5. Oprima el botón "ON/OFF" para almacenar la selección.

Para verificar si el seguro está activado

■ Siga los pasos 1 al 4.

Si el indicador de luz de "Rinse 1-2" (Enjuague)se ilumina, se ha activado el seguro.

■ Oprima el botón "ON/OFF" (Encendi-do/apagado). Con esto se termina de verificar el Seguro del Programa.

Para desactivar el programa

Siga los pasos 1 a 5, ver "Activating the Program Lock" (Activación del Seguro del Programa).

■ Cuando el indicador de "Rinse 1-2" (Enjuague 1-2) se apaga, oprima "ON/OFF" (Encendido/Apagado).

- Ahora se ha desactivado el Seguro del Programa.

⚠️ Antes de limpiar el aparato, desconéctelo de la toma de energía eléctrica o desconecte manualmente el interruptor automático.

Limpieza de la lavadora

■ Limpie el exterior de la lavadora con una solución de detergente no abrasivo, o de jabón y agua, y séquelo con un trapo suave.
■ Limpie la tina con un limpiador para acero inoxidable especial para lavadoras, disponible en el Departamento de Servicio Técnico de Miele. Parte # 00 077 927.

Limpieza del depósito de detergente

Deben limpiarse los residuos de deter- gente con regularidad.

■ Jale hacia fuera el depósito del detergente hasta que se detenga. Baje la palanca roja para liberarlo y jale hacia fuera el depósito.

■ Limpie los compartimentos del depósito y el ducto del suavizante de telas.

■ Retire el tubo del sifón del compartimiento y enjuáguelo bajo el chorro de agua tibia.

⚠¡No use solventes químicos, limpiadores abrasivos, limpiadores para vidrios o multiusos!

Estos productos pueden dañar las superficies de plástico y otras partes. No use una manguera para limpiar la lavadora.

Limpieza de la bomba de desagüe y del filtro para atrapapelusa

A veces pueden quedar atrapados pequeños objetos (botones, monedas, etc.) en el filtro para pelusa. Si la máquina no se desagua completamente, debe revisarse el filtro para pelusa para verificar que no estén atrapados objetos extraños.

■ Para limpiar el filtro para pelusa, retire esta herramienta de atrás del depósito de detergente.

■ Coloque abajo del tubo del desagüe un recipiente con capacidad de 2 litros.

■Gire la tapa del filtro para pelusa de izquierda a derecha de 2 - 3 veces. No la retire. Saldrán 2 litros de agua de la manguera.

Si se tapa la manguera de desagüe principal, se retendrá más agua en la máquina (max. 25 litros). En ese caso, apriete la tapa del filtro para pelusa y vacíe el recipiente antes de repetir el procedimiento tan frecuentemente como sea necesario.

⚠️!Precaución: Si las prendas se lavaron a una temperatura alta, el agua que salga de la máquina seguirá caliente! No haga nada y deje que se enfríe para continuar.

Una vez que deje de salir el agua:

■Retire cualquier objeto extraño o pelusa del filtro atrapapelusa.

■Verifique que pueda hacer girar libremente con la mano el rotor de la bomba de desagüe (en la parte posterior).

■ Limpie el interior del lugar donde se inserta el filtro atrapapelusa. Retire los depósitos de detergente u objetos extraños de la unidad del filtro antes de colocar de nuevo el filtro.

■Coloque nuevamente en su lugar el filtro atrapapelusa.

⚠️ Si el filtro para pelusa no está bien colocado se saldrá el agua al usar la lavadora.

Después de limpiar:

■ Arranque el programa de "Fine rinse" (Enguaje lento).

Este paso es necesario para activar la válvula de flotador.

Guía Rápida

Quite esta guía para una refencia más fácil

Para prevenir accidentes y

daños en la máquina,

lea este manual

antes

de instalarla o utilizarla.

1. Prepare y clasifique las prendas

■Vacíe todos los bolsillos.

■Clasifique las prendas por color y textura.

■Trate las manchas antes del lavado.

2. Cargue la lavadora

■ Apague la máquina, presionando el boton "On/Off" (Encendido/Apagado).

■ De vuelta al selector de programas a "Finish/Strat" (Inicio/Fin).

■ Abra la puerta de la tina utilizando el botón "Door" (Puerta).

■ Cierre la puerta de la tina. Asegurese de que las prendas no hayan quedado prensadas por la puerta.

3. Añada detergente

■ Coloque la cantidad recomendada de detergente en el compartimento 📊. Si se ha seleccionado la opción de "Pre-wash" (Pre-lavado), añada 1/4 la cantidad total de detergente 📊.

4. Seleccione velocidad de centrifugado

5. Seleccione (si es necesario) un programa adicional

Pre-wash

Water plus

Gentle wash

Rapid wash

■ Presione el botón para seleccionar alguna característica adicional.

6. Seleccione Comienzo Retar- dado

7. Comienzo de un programa

■Oprima el botón "ON/OFF" (ENCENDIDO/APAGADO) para encender la máquina.

■ De vuelta al selector de programas hacia o en contra las manecillas del reloj hasta el programa deseado. Para más detalles sobre la selección de programas ver el cuadro de "Programas" (Programas).

8. Descargue la ropa lavada

■ Apague la lavadora utilizando el boton "ON/OFF" (ENCENDIDO/APAGADO) y girar el selector de programas a "Finish/Start" (Inicio/Fin).

■ Abria la puerta de la tina presionando el botón de la "Door" (Puerta).

No intente sacar la ropa de la lava- dora si la tina está girando.

■ Saque la ropa lavada.

■ Verifique los dobleces del sello de la puerta.

■ Verifique si no se quedó alguna prenda dentro de la tina.

■ Cierre la puerta de la tina.

Guía Rápida

Temperatura Símbolos Tela
Cottons (Algodón)Opciones de lavado disponibles: Prelavado, Agua adicional, Lavado suave, Lavado Rápido
90 °C80 °C / caliente	[IMAGE]–	blancos	sábanas 100 % algodón, pañales de tela,toallas, etc. que deban esterilizarse. No seuse para prendas con elástico.
70 °C60 °C / caliente	[IMAGE]–	prendas	blancas resistentes-
50 °C / tibia [IMAGE]	[IMAGE]	Colores	colores claros Colores sólidos
40 °C / tibia [IMAGE]	[IMAGE]	colores	colores brillantes
30 °C / fría	[IMAGE]	[IMAGE]	colores obscuros
PREMANENT PRESS (PLANCHADO PERMANENTE)Opciones de lavado disponibles: Prelavado, Agua adicional, Lavado suave, Lavado Rápido
60 °C / caliente	[IMAGE]	–	prendas blancas
50 °C / tibia [IMAGE]	[IMAGE]	colores	es claros
40 °C / tibia [IMAGE]	[IMAGE]	colores	es brillantes
30 °C / fría [IMAGE]	[IMAGE]	colores	obscuros y telas sensibles a la temperatura
FINE / DELICATES (FINA / DELICADOS)Opciones de lavado disponibles: Prelavado, Lavado Rápido
50 °C / tibia	[IMAGE]	[IMAGE]	prendas blancas
40 °C / tibia [IMAGE]	[IMAGE]	colores	es claros
30 °C / fría [IMAGE]	[IMAGE]	colores	obscuros
fría / fría [IMAGE]– encaje o telas billosas,bordados.
WOOLENS (Lana) Sin opciones de lavado disponibles
40 °C [IMAGE]	colores claros Para lana lavable a mano y a máquina ymezclas de lana (Ej. lana de borrego,chashmere, mohair, angora, etc.)
30 °C [IMAGE]	colores obscuros
fría / fría	–	–	lanas delicadas
Starch (Almidonado) Sin opciones de lavado disponibles
Spin (Centrifugar) Sin opciones de lavado disponibles
Drain (Desaguar) Sin opciones de lavado disponibles
Fine rinse (Enjuague delicado) Sin opciones de lavado disponibles

Con la guía a continuación, pueden arreglarse sin llamar al servicio técnico.

¿Que pasa si, ... Causa Remedio
... el programa no arranca?	No hay energía.El indicador "ON" (Encendi-do) no enciende.	Verifique que:- la puerta esta cerrada adecuadamente.- la máquina está conecta-da.- el fusible o el interrump-tor de circuitos no está botado.
	Hay energía y el indicador "ON" está encendido, pero no han movido el selector del programa a la posición "Finish / Start" (Iniciar / Ter-minar).	- Mueva el selector del programa a la posición "Finish / Start" (Termina-ción / Arranque).- Seleccione un programa.
... están parpadean-do los indicadores/ de las lámpa-ras de revisión?	El indicador de "Revisión 3⁄4" está parpadeando, y el pro-grama ya inició.La entrada del agua está bloqueada.	- La válvula de entrada no está abierta lo suficiente.- La manguera de entrada está defectuosa.- La presión del agua es demasiado baja. Llame al Departamento de Servi-cio Técnico.
	La Lámpara de "Revisión 3⁄4" está parpadeando.El desagüe está bloqueado.	- Limpie la bomba del de-sagüe y el atrapapelusa.- ¿La manguera de desa-güe está instalada dema-siado elevada? (max de-sagüe altura = 1,2 m)

Preguntas más comunes

¿Que pasa si, ... Causa	... Remedio ...
... el indicador "Pre-wash" (Pre-lavado), "Main wash" (Lavado principal) o "Rinse 1-2" (Enjuague 1-2) está parpa-deando?	Existe un problema inter-no.	Reinicie el programa. Si el indicador parpadea nuevamente, llame al Departamento de Servi-cio Técnico.
... el indicador "Rinse & hold" (Enjuague & Espe-ra) está parpadeando?	El selector de velocidad de centrifugado se ha puesto en "sin centrifu-gado final".	Seleccione una veloci-dad de centrifugado.
... el indicador de "Final spin" (Centrifugado final) está parpadeando?	No hay centrifugado fi-nal. La máquina detectó un desequilibrio.	- Redistribuya la carga de ropa.- Seleccione una veloci-dad de centrifugado.- Mueva el selector del programa a "Spin" (Centrifugado).
... el indicador "ON" (Encendido) está parpa-deando?	El seguro para niños está activado y el pro-grama ha ha cambiado.	Regrese al programa ori-ginalmente selecciona-do.
... la ropa está demasiado mojada después del cen-trifugado final?	La velocidad de centrifu-gado seleccionada fue demasiado lenta.	La próxima vez, selecio-ne una velocidad de centrifugado mayor.
	La carga no fue distribui-da uniformemente en la tina, y la ropa se centri-fugó a una velocidad re-ducidas para proteger la máquina.	Mezcle prendas grandes y pequeñas en una car-ga para evitar el dese-quilibrio.
	La bomba de desagüe o el atrapapelusa está ta-pado.	Limpie la bomba de de-sagüe o el atrapapelusa.
¿Que pasa si, ... Causa Remedio
... la máquina se agita durante el centrifugado?	Las cuatro patas no apoyan uniformemente sobre el piso.	Nivele la máquina (ver la Sección de Instalación).
	Los puntales del emba-laje no han sido retira-dos.	Retire los puntales.
... a pesar de que hay un suministro adecuado de agua, el agua fluye lenta-mente en la máquina?	El filtro de la entrada del agua está bloqueado.	Limpie los filtros de la en-trada del agua.
... queda una gran canti-dad de residuo en el depósito del detergente?	Hay muy poca presión de agua.	- Limpie los filtros del sis-tema de entrada de agua.-Ayuda el que seleccio-ne "Water plus" (Agua adicional).
	El detergente utilizado con un suavizante de agua tiende a volverse pegajoso.	Vacíe el detergente al compartimento antes de agregar cualquier suavi-zante de agua.
... el suavizante de telas no sale completamente o queda agua Ⓧ en el compartimento?	El cajón no quedó bien metido cuando salió el suavizante de telas.	Verifique que el cajó esté bien metido.
	El tubo del sifón no está en su lugar o está tapa-do.	Limpie el tubo del sifón.
... se forma demasiada espuma?	Utilice únicamente de-tergente de baja espu-ma con la temperatura adecuada.	- Siga las instrucciones del empaque.- Tome en cuenta la dureza del agua.- Utilice menos detergen-te para ropa menos su-cia o cargas pequeñas.

Preguntas más comunes

¿Que pasa si, ... Causa	Remedio
... aparecen depósitos de cal en la superficie de la tina?	No utilizó suficiente detergente.	- Utilice un descalcificador apto para lavadoras. El Departamento de Servicio Técnico de Miele cuenta con un producto llamado "Quick".- Utilice la cantidad adecuada de detergente según la dureza del agua de su región.
... quedaron partículas de grasa color gris en la ropa lavada?	No se utilizó suficiente detergente para deshacer las partículas de grasa en ropa muy sucia-	- Agregue más detergente.- Antes de lavar la siguiente carga ponga a funcionar el programa ALGODON a 120°F con detergente, pero sin ropa para limpiar la máquina.
... el líquido detergente no le brinda los resultados deseados?	Los detergentes líquidos no contienen agentes blanqueadores. No quitan las manchas tan bien como lo hacen los detergentes en polvo que contienen blanqueadores sin cloro.	- Utilice un detergente en polvo para usos múltiples que contenga un agente blanqueador.- Dele un pretratamiento a las manchas con un removedor de manchas.
... después del lavado aparece pelusa en la tela?	Esto es normal con el uso diario de algunas telas.	Estas telas deben lavarse con cuidado. Lávelas utilizando el programa de DELICATES (DELICADOS) y/o seleccione "Lavado Sua-ve" en el futuro.

Cómo abrir la puerta de la tina si se interrumpe la energia eléctrica

■ Abra el depósito del detergente.

■Retire la herramienta.

■ Abra la puerta del filtro atrapapelusa.

■ Desagüe la lavadora como se describe en “Cuidado de la lavadora/Limpieza de la bomba de desagüe y del filtro atrapapelusa”

⚠️Asegúrese de que la máquina está apagada y que la tina ha dejado de girar. Una tina en movimiento es peligrosa.

■Para abrir la puerta, jale hacia abajo el anillo que está en el extremo superior derecho del área de acceso.

En caso de alguna falla que no pueda resolver por sí solo, póngase en contacto con:

- Su distribuidor Miele o

O

- El Departamento de Servicio Técnico de Miele

Mexico: (55) 85 03 98 73

[e-mail]

Al ponerse en contacto con el Departamento de Servicio Técnico de Miele, proporcione el modelo y el número de serie del aparato. Podrá encontrar ambos datos en la placa que está arriba del cristal anterior en el interior de la puerta.

Actualización de PC

El indicador marcado como PC permite al técnico de servicio actualizar los programas de lavado de la máquina en caso de que se desarrollaran nuevos programas o se introduzcan nuevas telas al mercado.

INSTRUCCIONES DE INSTALACION

Indice

Ayude a proteger nuestro medio ambiente 31

Cómo desechar el empaque....31

Cómo desechar la lavadora vieja ..... 31

Instalación 32

Vista anterior 32

Lugar de instalación 33

Retire los puntales de embarque. 35

Nivelación de la lavadora 37

Ajustar las cuatro patas para nivelarlas 37

Conexión de plomería 38

Conexión hidráulica....38

Conexión al sistema de desagüe 40

Conexión Eléctrica 41

Cómo desechar el empaque

La caja de cartón y el material de em-paque protegen el aparato durante el envío. Son biodegradables y reciclables.

Asegúrese de que las envolturas y las bolsas de plástico, etc. se desechen de manera segura y que no queden al alcance de los niños. Corren el peligro de asfixiarse. Recicle el material.

Cómo desechar la lavadora vieja

Los aparatos viejos pueden tener material reciclable. Póngase en contacto con las autoridades locales en materia de reciclaje e investigue las posibilidades de reciclar ese material.

Asegúrese de que el aparato no repre- sente ningún peligro para los niños mientras lo desecha. Antes de dese- char la lavadora vieja, desconéctela de la toma de corriente, retire el cable y to- das las puertas para evitar riesgos.

Vista anterior

①Cable
②Mangueras de entrada de alta presión marcadas en azul para agua fría marcada en rojo para agua caliente
③Manguera de desagüe flexible con codo desmontable (se muestran las opciones de desagüe)

④Depósito del detergente
⑤Tablero de control
⑥Puerta de la tina
⑦Tablero de acceso al filtro atrapapelusa y bomba de desagüe
⑧Cuatro patas de altura ajustable

Lugar de instalación

Las lavadoras de acceso horizontal deben instalarse en la planta baja o en el sótano de la construcción para mejores resultados.

Un piso de concreto es la superficie idónea para la lavadora. Los pisos de concreto son menos proclives a vibrar durante el ciclo de centrifugado que los pisos de madera.

Una esquina de la habitación elegida donde la estabilidad del piso es mayor es el mejor lugar para instalar la lava-dora.

Nota:

• La máquina debe nivelarse y colocarse en posición segura.
• Para evitar vibraciones durante el ciclo de centrifugado, la máquina no debe instalarse sobre recubrimientos suaves para piso.

Si la instalación debe hacerse sobre piso de madera:

■ Instale la unidad sobre un base de madera aglomerada de 3 cm de espesor, 60 cm de largo x 60 cm de ancho. Idealmente, la base debe ser suficientemente larga para cubrir varias duelas y debe fijarse a la duela.

⚠ Si la máquina se instala en una plataforma elevada, debe fijarse con los sujetadores que le ofrece su distribuidor o el Departamento de Servicios Técnicos de Miele.

Si se instala sobre una base de la-drillo o concreto, la base debe medir de 12 mm a 20 mm de altura. Esto impedirá que la lavadora se caiga de la base al vibrar durante el ciclo de centrifugado.

Instalación debajo de un mostrador

Si se coloca una cubierta sobre la lavadora, por lo menos debe dejar-se un espacio de 5 mm entre la parte inferior y de la máquina y la parte inferior de la cubierta; y no debe haber nada a 12 mm de cualquier lado de la lavadora.

Esta lavadora Miele puede instalarse como parte de un centro de lavado en combinación con la secadora Miele. La secadora debe colocarse arriba de la lavadora, nunca al revés.

El equipo para colocar la secadora sobre la lavadora, parte # 12 996 026, se encuentra disponible en el Departamento de Servicios Técnicos de Miele o con su distribuidor.

Una lavadora y una secadora nunca deben colocarse una arriba de la otra sin utilizar el equipo adecuado. Es una tarea peligrosa, toda vez que la secadora puede vibrar y caerse de la lavadora durante su uso.

Instalación

• Levante la máquina de la plataforma de envío y llévela al lugar donde vaya a instalarla.
• No levante la lavadora agarrándola de la puerta de la tina.
• Asegúrese de que las patas de la máquina y el piso están secos para evitar resbalones durante el ciclo de centrifugado.

Retire los puntales de embarque

■Gire 90° a la derecha el puntal izquierdo.

■ Gire 90° a la derecha el puntal derecho.

■ Retire los dos puntales junto con la placa de apoyo.

■ Tape los dos agujeros con las cubiertas que proporciona el fabricante.

⚠️ Mueva la lavadora lo menos posible sin los puntales. Los puntales deben reinstalarse antes de volver a mover la máquina. Los puntales deben almacenarse en lugar seguro para su uso posterior.

■ Reinstale los puntales repitiendo el proceso a la inversa.

Nivelación de la lavadora

Para asegurar un buen funcionamiento, debe nivelar la lavadora.

De no nivelarla, puede incrementarse el consumo de agua y de energía, así como la vibración durante el centrifuga-do o el desplazamiento del aparato cuando esté en uso.

Ajustar las cuatro patas para nivelarlas

La lavadora se nivela ajustando las cuatro patas.

■ Incline un poco la máquina y coloque debajo una calza, como un bloque de madera.

⚠¡PRECAUCIÓN: La lavadora es más pesada de lo que parece. Al inclinarla tenga cuidado de que no resbale. Tenga cuidado para no lastimarse ni dañar los muebles cercanos.

■ Destornille cada una de las cuatro patas tanto como se necesite haciendo girar la pata, 1, y el anillo asegurador, 2, hacia la izquierda utilizando un desarmador.

■Retire el soporte y asiente la máquina sobre sus patas.

■Revise que la máquina haya quedado nivelada.

■Repita este procedimiento hasta que la máquina quede nivelada.

■ Una vez nivelada, inmovilice la pata, 1, con una llave. Al mismo tiempo, haga girar el anillo asegurador, 2, hacia la derecha usando un desarmador.

¡Los cuatro anillos aseguradores deben apretarse contra la parte inferior de la máquina. Además, revise que las patas no hayan quedado mal enroscadas al apretar los anillos. Echar a andar una máquina no nivelada o cuyas patas no están bien apretadas puede causarle daños al aparato y al área circundante!

Conexión hidráulica

Conecte la manguera de la toma de agua fría (Marca azul) a la válvula de agua fría y la manguera de la toma de agua caliente (marca roja) a la válvula de agua caliente.

Si la máquina se conectada solo a una toma de agua fría, ambas mangueras deben ajustarse a la válvula de agua fría utilizando un adaptador en Y (a la venta en ferreterías). Ambas mangueras deberán conectarse a una fuente de agua, Ambas mangueras deben conectarse a un surtidor de agua o la máquina no funcionará correctamente. No conecte la lavadora sólo al agua caliente.

Encienda la válvula o las válvulas y revise que no haya fugas. La presión del agua debe fluctuar entre 15 y 145 psi (1-10 bar). Si la presión del agua es superior a 145 psi (10 bar), debe instalar-se un reductor de presión. Si la presión del agua es inferior a psi (1 bar), no habrá agua suficiente para llenar la tina.

Las mangueras de la toma de entrada están equipadas con filtros de pantalla. NO retire estos filtros, salvo para limpiarlos.

Recomendaciones para la conexión de agua caliente

- La temperatura del agua caliente que sale de la válvula de agua caliente no debe exceder los 60°C, la temperatura ideal es 55°C.

- Si no hay una presión del agua en la toma del agua caliente, la unidad automáticamente cambia a agua fría después de varios minutos.

La lavadora puede conectarse a un suministro de agua potable. No se requiere una válvula de no retorno a menos que así lo especifique el código de construcción.

La lavadora tiene mangueras de presión de ^1/2 " con conexiones de rosca hembra de ^3/4 ".

Si no hay contacto de acoplamiento para el agua, llame a un plomero para instalarlo.

Asegúrese de que el empaque está bien asentado en el conector de la manguera.

Sólo reemplace la manguera con una auténtica manguera Miele o con una manguera capaz de resistir hasta 145 psi (10 bar) de presión. El conector de la válvula de agua también debe ser capaz de resistir 145 psi (10 bar).

Para proteger la válvula de entrada, los dos filtros -uno en la manguera de presión/válvula de conexión y otro en la conexión de entrada a la válvula de solenoide- deben estar colocados en su lugar durante el uso.

Conexión al sistema de desagüe

La manguera de desagüe de 1,5 m puede conectarse como sigue:

1. Directamente al fregadero: Enganche la manguera por un extremo del fregadero y sujétela con firmeza (por ej. atando la manguera a la llave).
2. A una tubería: Coloque la manguera de desagüe en una tubería montante de 1 ^1/_2 " y sujétela con firmeza.
3. Al desagüe del piso: La máquina está equipada con un sistema de entrehierro/antisifón para no requerir ni la mínima altura de desagüe.

■ La máquina se desagua utilizando una bomba con una altura máxima de 1 m.
■ Asegúrese de que la manguera de desagüe no esté torcida.
■ Si lo desea, la manguera de desagüe puede agrandarse hasta llegar a los 5 m máximo mientras no se rebase la altura de 1 m. Las extensiones de la manguera están disponibles con el Departamento de Servicio Técnico de Miele o con su distribuidor.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este aparato debe conectarse a tierra. En caso de que funcione mal o sufra alguna falla, la conexión a tierra reducirá el riesgo de sufrir descargas eléctricas al proporcionar un paso de menor resistencia a la energía eléctrica. Este aparato está equipado con un cable que cuenta con conductor de puesta a tierra y una clavija de puesta a tierra. La clavija debe introducirse en una toma de corriente instalada correctamente y conectada a tierra conforme a los códigos y reglamentos locales.

¡ADVERTENCIA - Si se conecta incorrectamente el conductor de puesta a tierra del equipo, se corre el riesgo de sufrir una descarga eléctrica. Pida a un electricista calificado que revise la conexión si tiene dudas al respecto.

No modifique la clavija que viene incluida con el aparato: si no entra en la toma de corriente, solicite a un electricista calificado que instale una toma adecuada.

INSTRUCCIONES ELÉCTRCIAS

Esta instalación debe hacerla un técnico experimentado y calificado, de conformidad con los códigos y reglamentos locales.

La máquina cuenta con un cable de 4 alambres, de 1,6 m de largo, con terminación en una clavija NEMA 14-30 P, lista para conectarse a una toma de energía de CA de 120/208-240 V, 15 A, 60 Hz.

La toma de corriente adecuada puede comprarse a un distribuidor eléctrico o al Departamento de Servicios Técnicos de Miele. Solicite un receptáculo NEMA 14-30 R.

"PAQUETE DE FACIL INSTALACION"

Si no tiene una línea dedicada de 4 cables de 15 amperes de 120/208-240 V, 15 Amp para este aparato, pero tiene una línea de 30 amperes de 240 V, puede usar un “Paquete de Fácil Instalación” opcional, que le permitirá conectar el aparato a la línea.

Esta caja de conexión de doble receptáculo y montada en la pared SOLO puede usarse para conectar una lavadora de ropa Miele, Serie 1900 y una secadora de ropa serie 1500 a una toma existente de 30 Amp (NEMA 10-30R).

Para mayor información sobre el “Paquete de Fácil Instalación” o si tiene dudas sobre la conexión eléctrica póngase en contacto con:

Mexico: [phone]

[e-mail]

C. P. 01210, México, D. F.

Servicio post venta:

Tel.: [phone]

Fax: [phone]

Correo electronico: [e-mail]
