Productsoort	Sokkel met lade voor wasmachine en droger
Merk	Miele
Model	WTS 510 (ref. 09322300)
Inhoud van de kit	Sokkel, achterwand, 2 aansluitstukken, 4 afstandsbusjes, 3 bolkop schroeven CEM 4×10, 4 stelschroeven M10×40, 10 lijmbanden, vloerbevestigingsset (ref. 06593051)
Benodigd gereedschap	Waterpas, steeksleutel 18 mm of moersleutel, Torx-schroevendraaier T20 en T30, inbussleutel 5 mm
Compatibiliteit	Miele wasmachines en drogers die niet inbouwbaar zijn, niet te gebruiken in kolomopstelling
Belangrijkste functies	Verhoogt het apparaat, biedt een opbergla, maakt naast elkaar plaatsen met een identieke sokkel mogelijk
Verstelbare hoogte	Ja, via de voeten van de sokkel
Frontpaneel	Verstelbaar in hoogte en helling
Veiligheid	Vloerbevestiging aanbevolen met de meegeleverde montageset; bewaar geen brandbare materialen in de lade
Onderhoud	Bewaar geen vochtige of natte voorwerpen in de lade; reinigen met een vochtige doek
Materiaal	Staal met coating
Geschat gewicht	Ongeveer 15 kg
Afmetingen bij benadering (B × D × H)	600 × 600 × 200 mm
Referentie vloerbevestigingsset	06593051
Aantal meegeleverde schroeven	3 bolkop schroeven CEM 4×10, 4 stelschroeven M10×40

Veelgestelde vragen - WTS 510 MIELE

Hoe installeer ik de Miele WTS 510 sokkel?

Volg de stappen in de montagehandleiding: trek de lade uit, monteer de sokkel onder het apparaat door het op zijn zij te leggen, bevestig de achterwand met de meegeleverde schroeven, stel het waterpas en blokkeer de voeten. Raadpleeg voor meer details de volledige handleiding.

Welk gereedschap is nodig voor de montage?

U hebt een waterpas, een steeksleutel van 18 mm (of moersleutel), een Torx-schroevendraaier T20 en T30 en een inbussleutel van 5 mm nodig.

Is de sokkel compatibel met alle Miele-wasmachines?

Nee, de sokkel is alleen compatibel met Miele wasmachines en drogers die niet inbouwbaar zijn. Hij mag niet gebruikt worden met inbouwapparaten of in een kolomopstelling.

Hoe bevestig ik de sokkel aan de vloer?

Gebruik de meegeleverde vloerbevestigingsset referentie 06593051. Bevestig ten minste twee voeten van de sokkel, waarvan één aan de achterkant, bij voorkeur diagonaal voor een betere stabiliteit.

Kan ik brandbare producten in de lade opbergen?

Nee, het is gevaarlijk om brandbare materialen in de lade te bewaren. Bewaar alleen veilige voorwerpen.

Hoe stel ik de hoogte van het frontpaneel af?

Open de lade, verwijder de dopjes (A), draai vervolgens aan het wiel bij beide frames om de hoogte in te stellen (B). Plaats de afdekkingen na het instellen terug.

Kan ik de sokkel gebruiken met een wasmachine en een droger naast elkaar?

Ja, u kunt twee sokkels naast elkaar plaatsen voor een wasmachine en een droger. Gebruik de meegeleverde aansluitstukken en zorg ervoor dat beide sokkels dezelfde hoogte hebben.

Wat te doen als de lade niet goed vastklikt?

Nadat u de lade op de glijders hebt geschoven, opent en sluit u hem krachtig zodat hij hoorbaar vastklikt. Als dat niet werkt, controleer dan of hij goed is geplaatst.

Hoe verwijder ik het water uit de wasmachine voor de montage?

Voordat u de wasmachine op zijn zij legt, laat u het restwater weg via het afvoerprogramma of door het pompfilter te verwijderen. Verwijder ook de doseereenheid.

Is het verplicht om de transportsbeveiligingen na montage te verwijderen?

Ja, nadat u de sokkel hebt gemonteerd en het apparaat recht hebt gezet, moet u de transportsbeveiligingen (blokkeerschroeven) verwijderen volgens de gebruiksaanwijzing van de wasmachine om schade tijdens gebruik te voorkomen.

GEBRUIKSAANWIJZING WTS 510 MIELE

Sokkel met lade voor was- en droogautomaten WTS510/APCL041

Benodigde onderdelen

Aantal Mat.-nr. Aanduiding

1 09322300 Montageset WTS510

1 11477320 Montageset APCL041

Onderdelen

Aantal Mat.-nr. Aanduiding

1 Montagehandleiding
1 Sokkel WTS510/APCL041
1 Achterwand sokkel
2 Verbindingsstuk
4 Afstandshuls

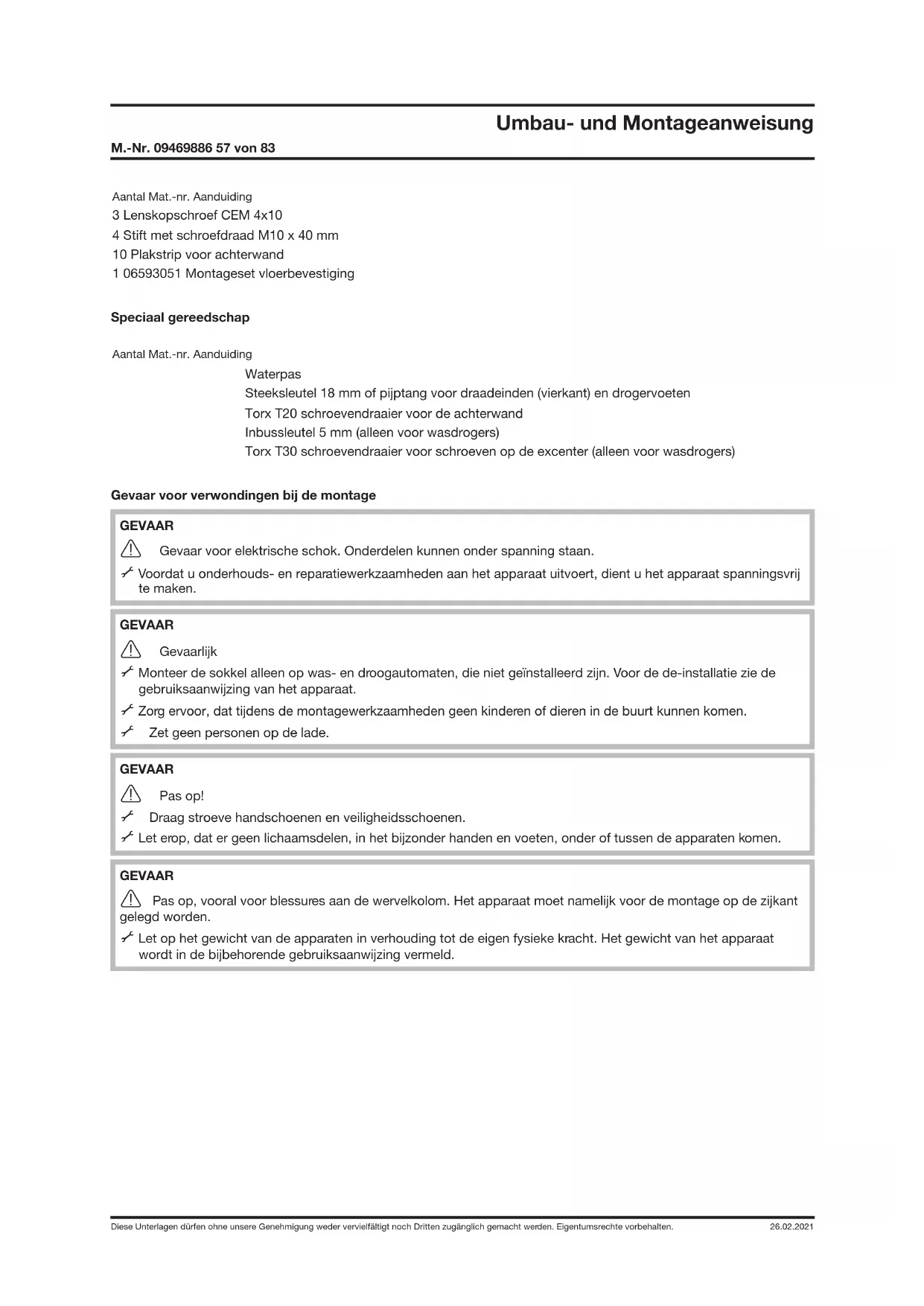

Aantal Mat.-nr. Aanduiding

3 Lenskopschroef CEM 4x10

4 Stift met schroefdraad M10 x 40 mm

10 Plakstrip voor achterwand

1 06593051 Montageset vloerbevestiging

Speciaal gereedschap

Aantal Mat.-nr. Aanduiding

Waterpas

Steeksleutel 18 mm of pijptang voor draadeinden (vierkant) en drogervoeten

Torx T20 schroevendraaier voor de achterwand

Inbussleutel 5 mm (alleen voor wasdrogers)

Torx T30 schroevendraaier voor schroeven op de excenter (alleen voor wasdrogers)

Gevaar voor verwondingen bij de montage

GEVAAR

Gevaar voor elektrische schok. Onderdelen kunnen onder spanning staan.

Voordat u onderhouds- en reparatiewerkzaamheden aan het apparaat uitvoert, dient u het apparaat spanningsvrij te maken.

GEVAAR

Gevaarlijk

Monteer de sokkel alleen op was- en droogautomaten, die niet geïnstalleerd zijn. Voor de de-installatie zie de gebruiksaanwijzing van het apparaat.

Zorg ervoor, dat tijdens de montagewerkzaamheden geen kinderen of dieren in de buurt kunnen komen.

Zet geen personen op de lade.

GEVAAR

Pas op!

Draag stroeve handschoenen en veiligheidsschoenen.

Let erop, dat er geen lichaamsdelen, in het bijzonder handen en voeten, onder of tussen de apparaten komen.

GEVAAR

⚠️ Pas op, vooral voor blessures aan de wervelkolom. Het apparaat moet namelijk voor de montage op de zijkant gelegd worden.

Let op het gewicht van de apparaten in verhouding tot de eigen fysieke kracht. Het gewicht van het apparaat wordt in de bijbehorende gebruiksaanwijzing vermeld.

Gevaar voor verwonding door verkeerde montage.

WAARSCHUWING

Als een apparaat omvalt, kan dit ongelukken veroorzaken.

Gebruik de sokkel uitsluitend voor Miele-apparaten.

Gebruik de sokkel niet voor integreerbare apparaten en was-droog-zuilen.

Schroef de sokkel vast op de wasautomaat.

erbind, bij een combinatie van meerdere sokkels, de sokkels telkens met de verbindingsstukken.

Is de sokkel alleen opgesteld wordt, maak deze dan aan de vloer vast met de montageset vloerbevestiging nat.-nr. 06593051.

laak bij bevestiging op de vloer minstens twee sokkelvoeten aan de vloer vast, waarvan minstens een zich chteraan bevindt. Een diagonale vloerbevestiging is optimaal.

Gevaar door ongeschikte materialen in de lade van de sokkel

GEVAAR

Bewaar geen brandbare stoffen in de lade.

LET OP

Hout kan opbollen en/of kromtrekken.

Bewaar geen natte of vochtige voorwerpen in de lade.

Sokkel monteren

De lade uit de sokkel verwijderen

Trek de lade eruit totdat u weerstand voelt, zie afb. 2.
Druk de klikverbindingen in, trek gelijktijdig de lade omhoog en verwijder deze, zie afb. 3.

De sokkel onder de droger monteren

Maak het condenswaterreservoir leeg.
Draai de voeten van de droger met een pijptang helemaal naar binnen.
√ Draai de stiften met schroefdraad met een 5 mm inbussleutel uit de sokkel (A) en gooi ze weg, zie afb. 4.
Draai de meegeleverde stift met schroefdraad van 10 x 40 mm in de schroefdraaduiteinden (B) totdat u weerstand voelt, zie afb. 4.

WAARSCHUWING

Uw vingers kunnen bekneld raken tussen het huis van de droger en de stiften.

Til de droger niet bij de hoeken op.

√ Til de droger op de sokkel en plaats de stiften in de openingen van de voeten van de droger, zie afb. 5.
Plaats de dichtstroken, zoals afgebeeld, op de binnenkant van de achterwand, zie afb. 6.
Draai de schroeven van de excenters (1) op de achterwand van de droger los, zie afb. 7

De excenters kunnen bij het losdraaien van de schroeven iets verschuiven. Voor een veilige opstelling moeten de excenters weer in de uitgangspositie gezet worden: haak links onder in hoek van 20° (1), zie afb. 7

Bevestig met 1 lenskopschroef CEM 4x10 de achterwand onderaan op de sokkel (2), zie afb. 7.
Haak de verbindingsstukken (3) aan de schroeven van de excenters vast, zie afb. 7.
Bevestig met 2 lenskopschroeven CEM 4x10 de verbindingsstukken en de achterwand bovenaan op de sokkel (1), zie afb. 8.

Draai de schroeven van de excenters (2) vast, zie afb. 8.
Zet het apparaat en de sokkel waterpas.
Zet de sokkelvoeten vast.

Zet de sokkel met de montageset vloerbevestiging met mat.-nr. 06593051 op de vloer vast.

De sokkel onder de wasautomaat monteren

Vóór de eigenlijke montage worden de verbindingsstukken aan de sokkel bevestigd. De verbindingsstukken worden gebruikt om twee sokkels met elkaar te verbinden. Bevestig de verbindingsstukken ook als u nog geen tweede sokkel heeft. Zo voorkomt u, dat u dit achteraf nog moet doen en bovendien kunt u de verbindingsstukken zo veilig bewaren.

Opstelling met droger links en wasautomaat rechts: zie afb. 9.

Opstelling met wasautomaat links en droger rechts: zie afb. 10.

Houd de draadeinden met een pijptang in de sokkel vast en schroef alle voeten van de sokkel los.
Schroef de 2 sokkelvoeten links of rechts afhankelijk van de opstelling los, zie afb. 9 of afb. 10.
Plaats de vulring tegen de lekbak aan, zie afb. 9 of afb. 10.
Plaats het verbindingsstuk (1) tegen de vulring, zie afb. 9 of afb. 10.
Schroef de 2 voeten weer aan de sokkel, maar zet ze nog niet met de contramoer vast.

LET OP

Schade aan de wasautomaat en aan de vloerbedekking.

Laat het water uit de wasautomaat lopen.
√ Verwijder de doseereenheid.
Leg de wasautomaat uitsluitend met ingebouwde transportbeveiliging op de zijkant.
Leg de wasautomaat op een vlakke, zachte ondergrond (bijv. tapijt).

Bouw de transportbeveiliging in, als deze verwijderd was, zie gebruiksaanwijzing apparaat.

Leg de wasautomaat op de zijkant.
Draai de voeten van de wasautomaat eruit en verwijder ze.
Steek de afstandshulzen (1) op de stiften, zie afb. 11.
Zet de sokkel en de wasautomaat in elkaar.

Draai vanaf de binnenkant van de sokkel de draadeinden met een steeksleutel vast. Draai de draadeinden gelijkmatig, dus afwisselend, vast.

Zet de combinatie rechtop.
Plaats de dichtstroken, zoals afgebeeld, op de binnenkant van de achterwand, zie afb. 6.
Bevestig met de 3 lenskopschroeven CEM 4x10 de achterwand aan de sokkel, zie afb. 12.
Zet het apparaat en de sokkel waterpas.
Klap de verbindingsstukken op de sokkel in.
Zet de sokkelvoeten vast.
Zet de sokkel met de montageset vloerbevestiging met mat.-nr. 06593051 op de vloer vast.

LET OP

Verwijder de transportbeveiliging.

Lade plaatsen

Leg de lade op de uittrekrails en sluit de lade.

→ De lade klikt hoorbaar vast.

Open de lade nog een keer en sluit deze weer stevig om er zeker van te zijn, dat de lade in de uittrekrails vastklikt.

Frontpaneel afstellen

De voorwand van het apparaat en het frontpaneel van de lade moeten op één lijn staan. Na de montage kan het nodig zijn, het frontpaneel af te stellen. Bij de lade kunnen daartoe hoogte en inclinatie van het frontpaneel ingesteld worden.

Open de lade.
De hoogte van het frontpaneel afstellen:

- Verwijder de afdekplaatjes (A), zie afb. 13.

• Draai het wieltje aan beide kanten, om de hoogte in te stellen (B).
• Plaats, als de juiste hoogte bereikt is, de afdekplaatjes weer terug.

De inclinatie van het frontpaneel afstellen:

- Draai, om de inclinatie in te stellen, aan de relingstang, zie afb. 14.

Sluit de lade.

Als de apparaten naast elkaar geplaatst worden: sokkels verbinden

Zet de sokkels naast elkaar.
√ Draai de contramoeren van alle sokkelvoeten los.
Klap de verbindingsstukken uit.
Leg de verbindingsstukken met de opening om de sokkelvoet, maar zet ze nog niet met de contramoer vast.

De beide verbonden sokkels moeten met elkaar op één lijn staan.

Sokkelvoeten afstellen

Gebruik de waterpas.
Draai de sokkelvoeten, totdat de sokkel waterpas staat, zie afb. 15.
Bij een combinatie van meerdere sokkels: let er extra op, dat alle sokkels even hoog zijn.
♂ Draai alle contramoeren vast.
