Tipo de produto	Base com gaveta para máquina de lavar e secar
Marca	Miele
Modelo	WTS 510 (ref. 09322300)
Conteúdo do kit	Base, parede traseira, 2 peças de conexão, 4 espaçadores, 3 parafusos de cabeça abaulada CEM 4×10, 4 parafusos sem cabeça M10×40, 10 fitas adesivas, kit de fixação ao solo (ref. 06593051)
Ferramentas necessárias	Nível de bolha, chave de boca 18 mm ou chave ajustável, chave de fenda Torx T20 e T30, chave Allen 5 mm
Compatibilidade	Máquinas de lavar e secar Miele não integráveis, não utilizável em coluna
Funções principais	Eleva o aparelho, oferece uma gaveta de armazenamento, permite instalação lado a lado com uma base idêntica
Altura ajustável	Sim, através dos pés da base
Painel frontal	Ajustável em altura e inclinação
Segurança	Fixação ao solo recomendada com o kit de montagem fornecido; não armazenar materiais inflamáveis na gaveta
Manutenção	Não armazenar objetos úmidos ou molhados na gaveta; limpar com um pano úmido
Material	Aço revestido
Peso estimado	Aproximadamente 15 kg
Dimensões aproximadas (L × P × A)	600 × 600 × 200 mm
Referência do kit de fixação ao solo	06593051
Número de parafusos fornecidos	3 parafusos de cabeça abaulada CEM 4×10, 4 parafusos sem cabeça M10×40

Perguntas frequentes - WTS 510 MIELE

Como instalar a base Miele WTS 510 ?

Siga as etapas do manual de montagem: retire a gaveta, monte a base sob o aparelho deitando-o de lado, fixe a parede traseira com os parafusos fornecidos, ajuste o nível e trave os pés. Para mais detalhes, consulte o manual completo.

Quais ferramentas são necessárias para a montagem ?

Você precisará de um nível de bolha, uma chave de boca de 18 mm (ou chave ajustável), uma chave de fenda Torx T20 e T30 e uma chave Allen de 5 mm.

A base é compatível com todas as máquinas de lavar Miele ?

Não, a base é compatível apenas com máquinas de lavar e secar Miele não integráveis. Não deve ser utilizada com aparelhos integráveis ou em coluna.

Como fixar a base ao solo ?

Utilize o kit de fixação ao solo referência 06593051 fornecido. Fixe pelo menos dois pés da base, um na parte traseira, de preferência na diagonal para melhor estabilidade.

Posso guardar produtos inflamáveis na gaveta ?

Não, é perigoso armazenar materiais inflamáveis na gaveta. Guarde apenas objetos não perigosos.

Como ajustar a altura do painel frontal ?

Abra a gaveta, remova as tampas (A), gire a roda nos dois quadros para ajustar a altura (B). Recoloque as tampas após o ajuste.

Posso usar a base com uma máquina de lavar e uma secadora lado a lado ?

Sim, você pode instalar duas bases lado a lado para acomodar uma máquina de lavar e uma secadora. Use as peças de conexão fornecidas e certifique-se de que ambas as bases tenham a mesma altura.

O que fazer se a gaveta não encaixar corretamente ?

Depois de empurrar a gaveta sobre os trilhos, abra-a e feche-a com impulso para que ela encaixe audivelmente. Se não funcionar, verifique se está bem posicionada.

Como drenar a água da máquina de lavar antes da montagem ?

Antes de deitar a máquina de lavar de lado, esvazie a água residual usando o programa de drenagem ou removendo o filtro da bomba. Remova também a unidade de dosagem.

É obrigatório remover os dispositivos de transporte após a montagem ?

Sim, após montar a base e endireitar o aparelho, lembre-se de remover os dispositivos de transporte (parafusos de bloqueio) conforme o manual de instruções da máquina de lavar para evitar danos durante o uso.

MANUAL DE UTILIZADOR WTS 510 MIELE

Quanti- N.º de material Denominação dade

1 09322300 Conjunto de montagem para WTS510
1 11477320 Conjunto de montagem APCL041

Peças recebidas

Quantidade N.º de material Denominação

1 Instruções de montagem
1 Sapata para WTS510/APCL041
1 Painel posterior da sapata
2 Conector
4 Tubo distanciador
3 Parafuso de cabeça escareada CEM 4x10
4 Parafuso roscado M10 x 40 mm
10 Fita adesiva para painel posterior
1 06593051 Conjunto de montagem para fixação ao solo

Ferramenta especial

Quanti- N.º de material Denominação dade

Nível de bolha de ar Chave inglesa de 18 mm ou chave de tubo para pinos roscados (quadrados) e pés da máquina de secar Chave de parafusos Torx T20 para painel posterior Chave hexagonal de 5 mm (apenas para máquina de secar roupa) Chave de parafusos Torx T30 para parafusos no excêntrico (apenas para máquina de secar roupa)

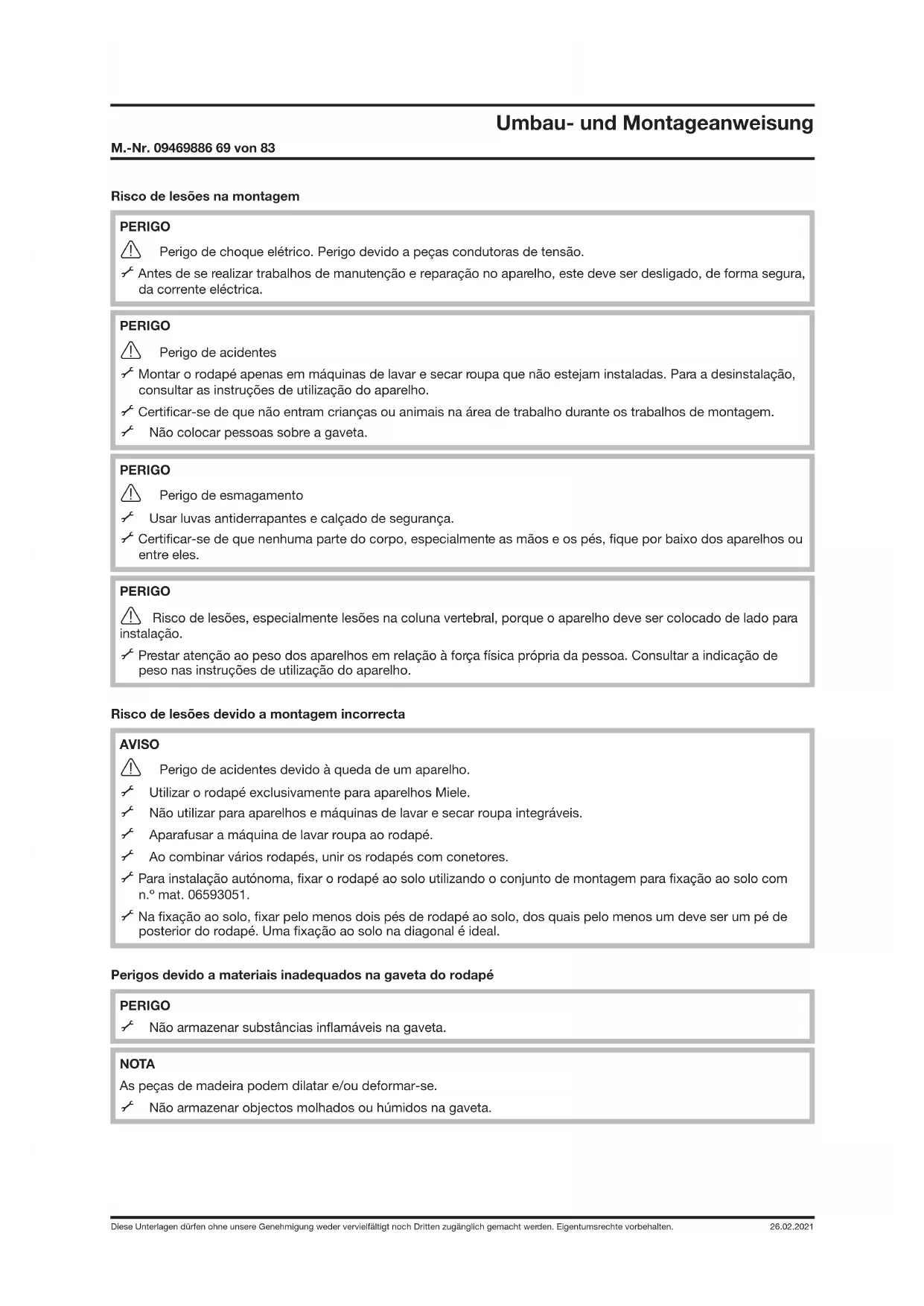

Risco de lesões na montagem

PERIGO

Perigo de choque elétrico. Perigo devido a peças condutoras de tensão.

Antes de se realizar trabalhos de manutenção e reparação no aparelho, este deve ser desligado, de forma segura, da corrente eléctrica.

PERIGO

Perigo de acidentes

Montar o rodapé apenas em máquinas de lavar e secar roupa que não estejam instaladas. Para a desinstalação, consultar as instruções de utilização do aparelho.
√ Certificar-se de que não entram crianças ou animais na área de trabalho durante os trabalhos de montagem.
Não colocar pessoas sobre a gaveta.

PERIGO

Perigo de esmagamento

Usar luvas antiderrapantes e calçado de segurança.

Certificar-se de que nenhuma parte do corpo, especialmente as mãos e os pés, fique por baixo dos aparelhos ou entre eles.

PERIGO

⚠ Risco de lesões, especialmente lesões na coluna vertebral, porque o aparelho deve ser colocado de lado para instalação.

Prestar atenção ao peso dos aparelhos em relação à força física própria da pessoa. Consultar a indicação de peso nas instruções de utilização do aparelho.

Risco de lesões devido a montagem incorrecta

AVISO

Perigo de acidentes devido à queda de um aparelho.

Utilizar o rodapé exclusivamente para aparelhos Miele.

Não utilizar para aparelhos e máquinas de lavar e secar roupa integráveis.

Aparafusar a máquina de lavar roupa ao rodapé.

Ao combinar vários rodapés, unir os rodapés com conetores.

Para instalação autónoma, fixar o rodapé ao solo utilizando o conjunto de montagem para fixação ao solo com n.º mat. 06593051.

Na fixação ao solo, fixar pelo menos dois pés de rodapé ao solo, dos quais pelo menos um deve ser um pé de posterior do rodapé. Uma fixação ao solo na diagonal é ideal.

Perigos devido a materiais inadequados na gaveta do rodapé

PERIGO

Não armazenar substâncias inflamáveis na gaveta.

NOTA

As peças de madeira podem dilatar e/ou deformar-se.

Não armazenar objectos molhados ou húmidos na gaveta.

Montar o rodapé

Remover a gaveta do rodapé

Puxar a gaveta até ao batente, ver a fig. 2.
Pressionar os fechos rápidos, removendo simultaneamente a gaveta para cima, ver a fig. 3.

Montar o rodapé por baixo da máquina de secar roupa

Esvaziar a gaveta da água de condensação.
Vire os pés da máquina de secar roupa completamente para dentro, com uma chave de tubo.
Desaparafusar os parafusos roscados com um sextavado interior de 5 mm fora do rodapé (A) e eliminá-los, ver a fig. 4.
Enroscar o parafuso roscado fornecido 10 x 40 mm até ao batente nos pinos roscados (B), ver a fig. 4.

AVISO

Perigo de esmagar os dedos se ficarem presos entre a caixa da máquina de secar roupa e os pinos roscados.
Não levantar a máquina de secar roupa nos cantos.

Levantar a máquina de secar roupa do rodapé e introduzir parafusos roscados nos orifícios dos pés da máquina de secar roupa, ver a fig. 5.
Colocar fitas de vedação, de acordo com a figura, no interior do painel posterior, ver a fig. 6.
Desapertar os parafusos nos excêntricos (1) no painel posterior da máquina de secar roupa, ver a fig. 7

Os excêntricos podem se mover facilmente ao desapertar os parafusos. Para uma instalação segura, os excêntricos devem ser novamente colocados na posição inicial: dente de retenção inferior esquerdo a um ângulo de 20° (1), ver a fig. 7.

Fixar o painel posterior ao rodapé com 1 parafuso de cabeça escareada CEM 4x10 (2), ver a fig. 7.
Encaixar os conetores (3) nos parafusos no excêntrico, ver a fig. 7.
√ Fixar os conetores e o painel posterior em cima ao rodapé (1) com 2 parafusos de cabeça escareada CEM 4x10, ver a fig. 8.
Apertar os parafusos nos excêntricos (2), ver a fig. 8.
√ Alinhar o aparelho e o rodapé com um nível de bolha de ar.
Fixar os pés do rodapé.
Fixar o rodapé ao solo, utilizando o conjunto de montagem para fixação ao solo com n.º de mat. 06593051.

Montar o rodapé por baixo de máquinas de lavar roupa

Antes da montagem efetiva, os conetores são fixados ao rodapé. Eles são usados para unir firmemente dois rodapés. Fixar os conetores, mesmo que não se tenha ainda um segundo rodapé. Isso evita uma posterior adaptação demorada e os conetores são mantidos firmemente.

Instalação de máquina de secar roupa à esquerda e máquina de lavar roupa à direita: ver a fig. 9.

Instalação de máquina de lavar roupa à esquerda e máquina de secar roupa à direita: ver a fig. 10.

√ Segurar os pinos roscados no rodapé com uma chave de tubo e soltar todos os pés do rodapé.
Desapertar 2 pés do rodapé à esquerda ou à direita consoante a situação de instalação, ver a fig. 9 ou a fig. 10.
Colocar anilhas no fundo, ver a fig. 9 ou a fig. 10.
Colocar o conetor (1) na anilha, ver a fig. 9 ou a fig. 10.
Apertar de novo os 2 pés do rodapé, mas não fixar ainda com a contraporca.

NOTA

Danos na máquina de lavar roupa e no revestimento do fundo.

Drenar a água da máquina de lavar roupa.
√ Remover a unidade de dosagem.
Colocar a máquina de lavar roupa de lado apenas com a barra de segurança de transporte instalada.
Colocar a máquina de lavar roupa sobre uma superfície plana e macia (por exemplo, tapete).

Montar a barra de segurança de transporte, caso tenha sido removida, consultar o manual de instruções do aparelho.

Colocar a máquina de lavar roupa de lado.
Desenroscar e remover os pés da máquina de lavar roupa.
Inserir tubos distanciadores (1) nos parafusos roscados, ver a fig. 11.
Encaixar o rodapé na máquina de lavar roupa.
A partir do interior do rodapé, apertar os pinos roscados com uma chave inglesa. Apertar os pinos roscados uniforme e alternadamente.
Erguer a combinação.
Colocar fitas de vedação, de acordo com a figura, no interior do painel posterior, ver a fig. 6.
Fixar o painel posterior ao rodapé com 3 parafusos de cabeça escareada CEM 4x10, ver a fig. 12.
Alinhar o aparelho e o rodapé com um nível de bolha de ar.
Encaixar os conectores para dentro no rodapé.
√ Fixar os pés do rodapé.
Fixar o rodapé ao solo, utilizando o conjunto de montagem para fixação ao solo com n.º de mat. 06593051.

NOTA

Remover a barra de segurança de transporte.

Colocar a gaveta

Colocar a gaveta nas calhas deslizantes e fechar.

A gaveta encaixa de modo audível.

Para assegurar que a gaveta está encaixada nas calhas deslizantes, abrir a gaveta novamente e voltar a fechá-la com impulso.

Alinhar o painel frontal

O painel frontal do aparelho e o painel frontal da gaveta devem estar alinhados. Após a montagem, pode ser necessário alinhar o painel frontal. Na gaveta, pode-se ajustar a altura e a inclinação do painel frontal.

Abrir a gaveta.
√ Alinhar a altura do painel frontal:

• Remover a tampa (A), ver a fig. 13.
• Para ajustar a altura, rodar a roda para ambos os lados (B).
• Quando a altura certa for atingida, colocar novamente a tampa.

Alinhar a inclinação do painel frontal:

- Para ajustar a inclinação, rodar a barra, ver a fig. 14.

Fechar a gaveta.

Na instalação de aparelhos lado a lado: unir os rodapés

Colocar os rodapés um ao lado do outro.
Desapertar as contraporcas em todos os pés do rodapé.
Desdobrar os conetores.
Colocar os conetores com a abertura em volta do pé do rodapé, mas não fixar ainda com a contraporca.
Os dois rodapés unidos devem estar alinhados.

Ajustar os pés do rodapé

Utilizar o nível de bolha de ar.
Desenroscar os pés do rodapé até que o rodapé fique nivelado, ver a fig. 15.
Ao combinar vários rodapés: certificar-se adicionalmente de que todos estão ajustados à mesma altura.
Apertar todas as contraporcas.
