РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ APCL 001 MIELE

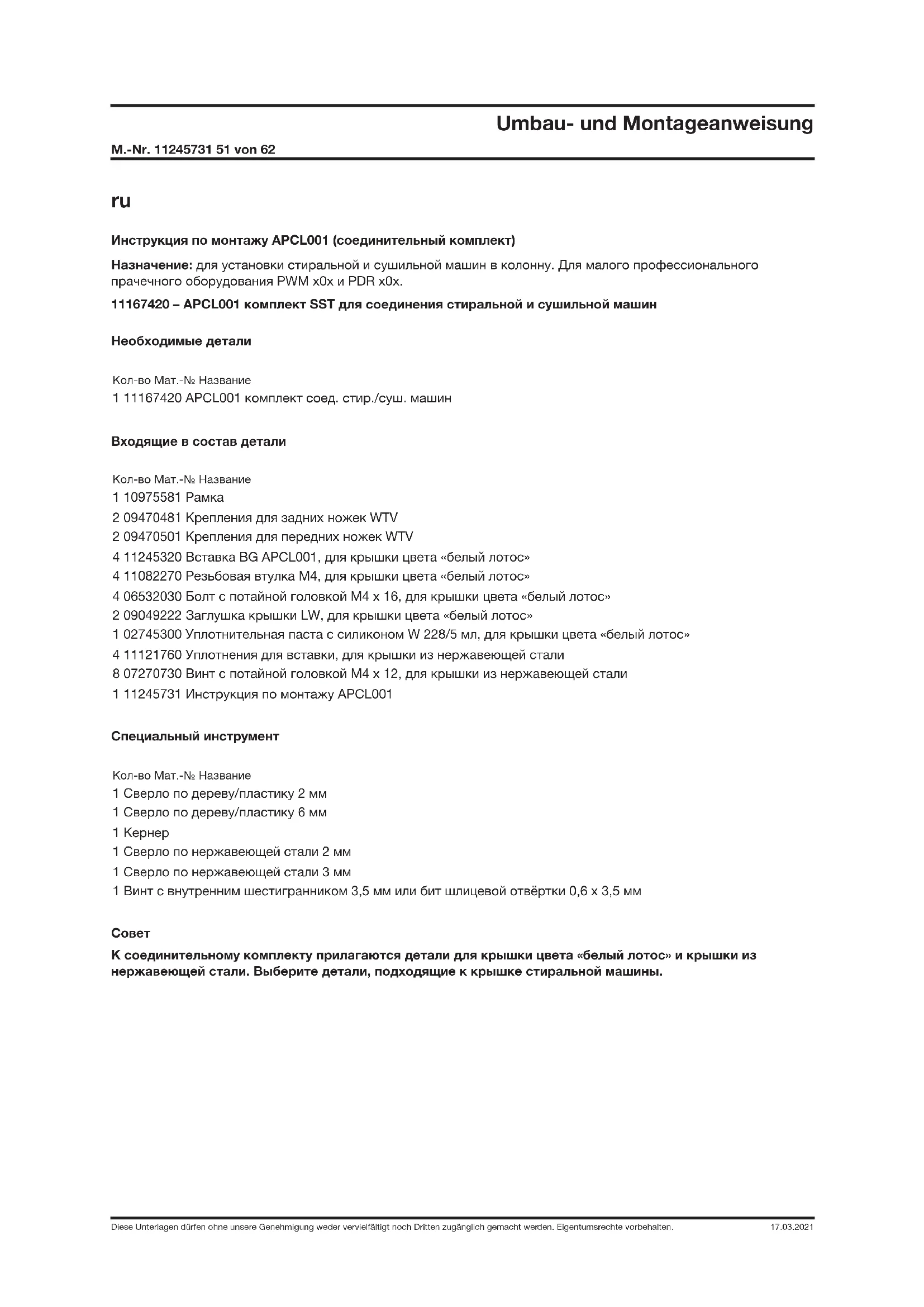

Инструкция по монтажу APCL001 (соединительный комплект) Назначение: для установки стиральной и сушильной машин в колонну. Для малого профессионального прачечного оборудования PWMx0x и PDRx0x. 11167420 – APCL001 комплект SST для соединения стиральной и сушильной машин Необходимые детали Кол-во Мат.-№ Название 1 11167420 APCL001 комплект соед. стир./суш. машин Входящие в состав детали Кол-во Мат.-№ Название 1 10975581 Рамка 2 09470481 Крепления для задних ножек WTV 2 09470501 Крепления для передних ножек WTV 4 11245320 Вставка BGAPCL001, для крышки цвета «белый лотос» 4 11082270 Резьбовая втулка M4, для крышки цвета «белый лотос» 4 06532030 Болт с потайной головкой M4х16, для крышки цвета «белый лотос» 2 09049222 Заглушка крышки LW, для крышки цвета «белый лотос» 1 02745300 Уплотнительная паста с силиконом W228/5мл, для крышки цвета «белый лотос» 4 11121760 Уплотнения для вставки, для крышки из нержавеющей стали 8 07270730 Винт с потайной головкой M4х12, для крышки из нержавеющей стали 1 11245731 Инструкция по монтажу APCL001 Специальный инструмент Кол-во Мат.-№ Название 1 Сверло по дереву/пластику 2мм 1 Сверло по дереву/пластику 6мм 1 Кернер 1 Сверло по нержавеющей стали 2мм 1 Сверло по нержавеющей стали 3мм 1 Винт с внутренним шестигранником 3,5мм или бит шлицевой отвёртки 0,6x3,5мм

К соединительному комплекту прилагаются детали для крышки цвета «белый лотос» и крышки из нержавеющей стали. Выберите детали, подходящие к крышке стиральной машины.Umbau- und Montageanweisung M.-Nr. 11245731 52 von 62 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 17.03.2021 Опасности, возникающие при выполнении ремонтных работ неквалифицированным персоналом ПРЕДУПРЕЖДЕНИЕ Опасности, возникающие при выполнении ремонтных работ неквалифицированным персоналом Выполнение ремонтных работ неквалифицированным персоналом может нанести большой материальный ущерб, а также стать причиной нанесения большого вреда здоровью, вплоть до летального исхода. A Ремонтные работы разрешено проводить только квалифицированному электроперсоналу, имеющему профессиональное образование, профессиональные знания и опыт. A Действующие правила техники безопасности должны быть учтены. A Сначала необходимо прочитать Техническую Сервисную Документацию (TSD), а затем действовать. Опасность получения травм при монтаже

Опасность поражения электрическим током. Опасность от прикосновения к токопроводящим деталям. A Перед началом проведения ремонтных работ и работ по техническому обслуживанию необходимо отключить прибор от сети.

Опасность возникновения несчастного случая A Монтировать соединительный комплект на стиральную и сушильную машину можно только в том случае, если машины не подключены. Демонтаж — см. инструкцию по эксплуатации на соответствующий прибор. A Удостоверьтесь, что во время проведения монтажных работ в рабочей зоне не находятся дети и домашние

Опасность защемления A Пользуйтесь нескользящими перчатками и защитными ботинками. A Следите за тем, чтобы части тела, особенно руки и ноги, не оказались под или между приборами.

Опасность травмирования, особенно, позвоночника, так как в ходе монтажа необходимо поднимать сушильную машину на стиральную. A Необходимо правильно соотнести вес прибора со своими физическими возможностями. Данные по весу прибора, см. инструкцию по эксплуатации. Установка соединительного комплекта APCL001 Крышка цвета «белый лотос» A Удалить с рамки защитную плёнку. A Положить рамку на крышку, проследить за тем, чтобы сзади край рамки и край прибора совпадали, выровнять рамку и наметить 4отверстия(1), см. рис. 1. A С помощью отвёртки проткнуть пробки (заглушки) крышки, расположенные по бокам, см. рис. 2, (A).

Пробки (заглушки) при этом разрушаются и должны быть заменены. A Извлечь пробки (заглушки) из крышки. A Ослабить 2боковых крепёжных винта на крышке спереди слева и справа, но не выкручивать полностью, см. рис. 2, (B). A Если крепёжный винт выступает наружу, утопить его снова.Umbau- und Montageanweisung M.-Nr. 11245731 53 von 62 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 17.03.2021

Зажимной кулачок в крышке выходит из боковой стенки. A Снять крышку, см. рис. 2, (C). A Крышку только надсверлить, не просверливать насквозь. Предварительно просверлить отверстия с помощью сверла 2мм, см. рис. 3, (1). A Рассверлить отверстия до нужного диаметра с помощью сверла 6мм. Глубина сверления 8мм, см. рис. 3, (2). A Если выполняется сверление сквозь крышку, отверстие необходимо уплотнить силиконом. Уплотните отверстие сверху и снизу. A Ввернуть резьбовые втулки M4x9 на одном уровне с поверхностью (1), см. рис. 4.

Ввернуть резьбовую втулку M4x9, например, с помощью ключа-шестигранника 3,5мм, биты шлицевой отвёртки 0,6x3,5мм или биты HGO размером3. A 4подготовленные вставки(1) приклеить на нижнюю сторону рамки соответственно просверлённым отверстиям, для установки в заданное положение направляющие носики вставок располагаются в дополнительных отверстиях рамки, см. рис. 5. A Положить и выровнять рамку. A Сзади установить 2крепления для ножек, прикрутив их 1винтом с потайной головкой M4x16 для каждого крепления(1), см. рис. 6. A Спереди установить 2крепления для ножек, прикрутив их 1винтом с потайной головкой M4x16 для каждого крепления(2), см. рис. 6. A Приложить и установить крышку. A Вставить в крышку новые пробки (заглушки). Крышка из нержавеющей стали A Удалить с рамки защитную плёнку. A Положить рамку на крышку, проследить за тем, чтобы сзади край рамки и край прибора совпадали, выровнять рамку и наметить 8отверстий(1), см. рис. 8. A Отвернуть 2боковых крепёжных винта спереди справа и слева на крышке на несколько оборотов, но полностью не выкручивать, см. рис. 9, (A). A Если крепёжный винт выступает наружу, утопить его снова.

Зажимной кулачок в крышке выходит из боковой стенки. A Приподнять крышку на ширину ладони и снять кабель заземления внутри с правой стороны крышки. A Снять крышку, см. рис. 9, (B). A Разметить крышку кернером. A Предварительно просверлить отверстия с помощью сверла 2мм (1), см. рис. 10. A Рассверлить отверстия до нужного диаметра с помощью сверла 3мм (2), см. рис. 10. A Удалить стружку. A Приклеить к нижней стороне рамки 4уплотнения соответственно просверленным отверстиям (1), см. рис. 11. A Положить и выровнять рамку. A Сзади установить 2крепления для ножек, прикрутив их 4винтами с потайной головкой M4x12 (1), см. рис. 12. A Спереди установить 2крепления для ножек, прикрутив их 4винтами с потайной головкой M4x12 (2), см. рис. 12. A Положить крышку, спереди приподнять на ширину ладони и установить заземляющий кабель внутри на правой стороне крышки. A Установить крышку.Umbau- und Montageanweisung M.-Nr. 11245731 54 von 62 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten. 17.03.2021 Установка сушильной машины сверху A Сушильная машина с тепловым насосом: опорожнить ёмкость для конденсата. A Установить ножки сушильной машины на высоту 18мм, см. рис. 14. A Установить сушильную машину в рамку на стиральную машину. A Приподнять сушильную машину спереди и задвинуть в рамку в задние крепления для ножек. A Установить передние ножки сушильной машины в передние крепления для ножек. A Проверить размер зазора между верхним краем рамки и боковыми стенками установленной сушильной машины, например, с помощью листа бумаги. Сушильная машина не должна опираться на раму. A Провести проверку электробезопасности.
